Instructies voor het installeren van een houtkachel afvoer en rookkanaal

Een rookkanaal aanleggen? U heeft een kachel (houtkachel, gaskachel of open haard) en u wilt zelf een rookkanaal aanleggen? Dan bent u bij de Kachelconcurrent aan het juiste adres.

Voor de diameter kiest u dezelfde diameter als de uitgang van de kachel. Eén maat groter kan echter ook. Let wel op, wanneer u een te grote opening neemt zal de rook erg langzaam opstijgen en heeft dan meer tijd om af te koelen. Hierdoor vermindert de trek.

Wanneer u een kleinere opening neemt zult u de kachel niet op volle capaciteit kunnen stoken.

Wanneer u zelf uw rookkanaal aanlegt bespaart u gemiddeld 30 tot 40% op de materiaalkosten ten opzichte van de aanschaf in een fysieke winkel of via een installateur.

Op onderstaande video's ziet u hoe u zelf uw rookkanaal aanlegt. Kies hierbij uw gewenste situatie.

Het installeren en aansluiten van uw houtkachel is bij uitstek een klus voor de vakman. Maar als u handig bent, kunt u het ook zelf. Wel is het heel belangrijk dat u - om veiligheids- en gezondheidsredenen - goed weet waar u op moet letten.

Voor elke houtkachel en situatie gelden andere specificaties en eisen. Toch zijn er een paar basiszaken die altijd opgaan.

Kachels zijn zwaar. Controleer of de vloer en eventueel de onderliggende balkenlaag daarop zijn berekend. Gebruik zo zondig een stevige verhoging om het gewicht te verdelen.

Rond/onder de kachel plaatst u een haardplaat van steen, beton, metaal of glas, om te zorgen dat eventuele vonken of gloeiende as geen brandgevaar kunnen opleveren.

Controleer of laat controleren of de schoorsteen voldoet aan de eisen. De schoorsteen of het rookkanaal moet minimaal 3,5 meter lang zijn, bestand tegen temperaturen van 350 graden Celsius of hoger en mag niet lekken. Het doorvoer gat in de muur is minimaal 18 cm. Ook de diameter van schoorsteen/rookanaal is van belang: 140 mm is het minimum. Bij grotere houtkachels kan de diameter zelfs oplopen tot 250 mm.

De afvoer van rookgassen vraagt om voldoende trek; hoe meer bochten en hoeken er in de schoorsteen/het rookkanaal zitten, en hoe minder hoogteverschil, des te geringer de trek.

De wanden en de omgeving van de kachel krijgen veel warmte te verduren. Daarom is het noodzakelijk dat deze hittebestendig en liefst brandwerend is. Het is ontzettend belangrijk dat er geen brandbare materialen in de directe omgeving van de kachel aanwezig zijn. Denk aan de muur maar ook bijvoorbeeld gordijnen.

Wat de minimale afstand tussen de kachel en de muur moet zijn verschilt per merk en model. Dit hangt voor een groot deel af van de isolatie in de kachel. Extra isolatie kan nodig zijn. Sommige kachels hebben de afvoer aan de achterzijde, andere aan de bovenzijde. Weer andere modellen hebben ook nog een aansluiting aan de zijkant. In alle gevallen moet u zorgen dat de aansluiting luchtdicht is, om ontsnappen van rookgassen en te weinig trek te vermijden.

De kwaliteit van het rookkanaal is minstens net zo belangrijk als de kwaliteit van de kachel. Voor de verbranding van hout is zuurstof nodig. Daarom is een goede luchttoevoer essentieel voor optimale verbranding. Gemiddeld gebruikt een houtkachel 20m3 per uur aan zuurstof. Ongeacht waar de luchtinlaat van uw kachel zich bevindt, is een vrije inlaat van lucht nodig.

Sommige houtkachels hebben de mogelijkheid om een zogenaamde buitenluchtaansluiting te monteren. Hiermee wordt de benodigde zuurstof niet uit de ruimte zelf maar van buiten gehaald. Dit is de noodzakelijk om de kachel te kunnen gebruiken in een goed geïsoleerde woningen of ruimtes waar mechanische ventilatie aanwezig is.

Zoals gezegd: voor elke kachel gelden andere eisen wat betreft plaatsing, materialen, maten en afmetingen. Zeker als u zelf gaat plaatsen, is het heel belangrijk dat u dit precies doet volgens de specificaties van uw kachel.

Tips of advies nodig? Hout stoken? Waar moet de muurdoorvoer van een kachel aan voldoen? En verschilt dat per kachelsoort? Een kachel met muurdoorvoer biedt een efficiënte oplossing voor het afvoeren van rookgassen, vooral in situaties waar een traditioneel schoorsteenkanaal ontbreekt.

Bij HAVÉ Verwarming begrijpen we het belang van een correcte installatie voor zowel veiligheid als optimale werking. Een muurdoorvoer is een systeem waarbij de rookgassen van een kachel direct via een opening in de buitenmuur worden afgevoerd. Dit is met name gebruikelijk bij gevelkachels, die volgens een gesloten systeem werken. Hierbij wordt verse lucht van buiten aangezogen en worden rookgassen naar buiten afgevoerd via een gecombineerd kanaal (buis-in-buis). Een muurdoorvoer is noodzakelijk om rookgassen veilig en efficiënt af te voeren. Zonder een correcte rookgasafvoer kunnen schadelijke stoffen, zoals koolmonoxide, zich ophopen in de ruimte, wat ernstige gezondheidsrisico’s met zich meebrengt. Daarnaast draagt een goed geplaatste muurdoorvoer bij aan een optimale verbranding, waardoor de kachel efficiënter werkt en er minder rook en fijnstof vrijkomen.

Houtkachels en pelletkachels: Voor deze kachels is een dubbelwandige, geïsoleerde muurdoorvoer vereist om de hoge temperaturen en condensvorming in het kanaal aan te kunnen. Gashaarden: Gesloten gashaarden maken gebruik van een buis-in-buis systeem, waarbij verse lucht van buiten wordt aangezogen en rookgassen worden afgevoerd. Elektrische haarden: Aangezien elektrische haarden geen verbranding en dus geen rookgassen produceren, is een muurdoorvoer niet nodig. Bio-ethanolhaarden: Deze haarden produceren relatief weinig rook en gassen, maar goede ventilatie is essentieel om een gezonde luchtkwaliteit te behouden.

Bij het installeren van een muurdoorvoer moeten diverse bouwvoorschriften en normen in acht worden genomen. Zo moeten rookgasafvoeren voldoen aan het Bouwbesluit en de Europese norm EN 1856-1 voor rookgasafvoerkanalen. Daarnaast gelden er eisen voor de minimale afstand tot ramen, deuren en ventilatieopeningen, om terugslag van rookgassen te voorkomen. Ook dient de muurdoorvoer in veel gevallen dubbelwandig en geïsoleerd te zijn om warmteverlies en condensvorming te beperken. Het correct installeren van een muurdoorvoer is cruciaal voor de veiligheid en het functioneren van uw kachel.

De Nederlandse overheid heeft duidelijke richtlijnen opgesteld voor het aansluiten van kachels en haarden. Bij het installeren van een muurdoorvoer moet rekening worden gehouden met de afstand tot brandbare materialen. Voor dubbelwandige rookkanalen wordt doorgaans een minimale afstand van 8 cm tot brandbare materialen aanbevolen. Bij enkelwandige buizen dient de afstand minstens drie keer de diameter van de buis te zijn. Een juiste ondersteuning van het rookkanaal is essentieel. Er dient na elke 1,5 meter een muurbeugel te worden geplaatst om stabiliteit te verzekeren.

Plaatsen van de doorvoer: De rookgasafvoerbuis wordt door de opening geschoven en correct uitgelijnd. Bevestiging van het rookkanaal: De buizen worden stevig gekoppeld en met muurbeugels op hun plaats gehouden. Hoewel het mogelijk lijkt om een muurdoorvoer zelf te installeren, wordt sterk aangeraden om dit door een specialist te laten doen. Een onjuiste installatie kan leiden tot gevaarlijke situaties, zoals rookgaslekkage, koolmonoxidevergiftiging en brandgevaar. Professionele installateurs beschikken over de juiste kennis en ervaring om de muurdoorvoer volgens de geldende normen te plaatsen.

Bent u op zoek naar deskundig advies over de juiste muurdoorvoer voor uw kachel? Bezoek dan ons Experience Center, waar onze specialisten u graag voorzien van persoonlijk en professioneel advies. Wij helpen u bij het maken van de juiste keuze, afgestemd op uw situatie en wensen.

Voordat u volop van sfeer en warmte kunt genieten, moet u uw houtkachel aansluiten. Het plaatsen van uw houtkachel kunt u uiteraard overlaten aan de specialist. Maar als u handig bent, kunt u het ook zelf doen. Voor uw gezondheid en veiligheid is het dan wel belangrijk goed te weten wat u doet.

Wilt u een kachel aansluiten op een bestaande schoorsteen, dan moet u eerst controleren of het rookkanaal aan de eisen voldoet. Een schoorsteen moet van de binnenkant glad zijn en mag niet lekken. U kunt dit laten testen door een schoorsteenveger.

Als de schoorsteen niet meer in goede staat verkeert of meer rendement uit uw houtkachel wilt halen, kunt u met RVS buizen een rookkanaal in uw schoorsteen (laten) maken. Denk bijvoorbeeld aan een RVS Flexibel Rookgaskanaal.

De diameter van het rookkanaal is afhankelijk van de uitgang van de (Hout) kachel een doorsnee van 150 mm is het meest gebruikelijk. Verder moet het rookkanaal ten minste 3,5 meter hoog zijn. Om een goede trek te bevorderen, dient u rookgasbuizen altijd licht stijgend te plaatsen, en maakt u zo min mogelijk bochten in het rookkanaal. Bochten mogen bovendien niet meer dan 45 graden (Max 2 stuks) zijn.

Een houtkachel aansluiten zonder schoorsteen is helaas niet mogelijk. Er moet namelijk altijd een rookkanaal naar boven lopen; een rookafvoer met een uitmoding door de gevel is bij een houtkachel niet toegestaan, wel mag u een kanaal langs de buitengevel van de woning plaatsen, waarbij de uitmonding dient plaats te vinden via een trekkenede kap uitkomende boven de nok van het dak.

Als uw woning niet over een schoorsteen beschikt, zult u er dus zelf een moeten (laten) maken. Uiteraard zijn aan het plaatsen van een houtkachel kosten verbonden. Dit zijn de arbeidskosten van de vakman, plus de kosten van het benodigde materiaal. Voor de installatie van een houtkachel op een bestaand rookkanaal kunt u denken aan bedragen tussen € 250,- en € 500,-, uiteraard afhankelijk van de situatie en de te gebruiken materialen. Als er een rookkanaal moet worden aangelegd, is de installateur langer bezig, en komen er meer materiaalkosten bij.

Kies een kachel met de juiste capaciteit voor de ruimte. Te weinig capaciteit levert te weinig warmte, een houtkachel met te veel capaciteit is vaak moeilijk te stoken. Zorg voor een goede ondergrond. De ondergrond moet recht en hittebestendig zijn. Gebruik hiervoor bijvoorbeeld een vloerplaat. Installeer uw houtkachel vrijstaand. Houd aan de voorzijde een ruimte van 80 cm aan, aan de zijkanten en achterkant een afstand van ten minste 40 cm. Denk aan voldoende ventilatie. Frisse lucht is nodig om uw houtkachel goed te laten trekken en zorgt voor gezonde lucht in huis. Stook schoon en onderhoud uw schoorsteen.

Een rookkanaal aanleggen door het dak klinkt misschien ingewikkeld, maar met de juiste materialen, voorbereiding en deze stap-voor-stap handleiding kun je dit als doe-het-zelver prima zelf doen. Ja, dat kan! Mits je werkt met gecertificeerde materialen en de instructies volgt volgens het Bouwbesluit en de NEN 2757-norm. Zorg dat de kachel voldoende afstand bewaard tot muren en meubels. Gebruik de buitenmaat van de dubbelwandige buis + minimaal 5 cm speling rondom. Monteer de eerste dubbelwandige buis met de mof omhoog (conform CE-voorschrift). Gebruik een klemband om de dubbelwandige buis stevig met het verloopstuk te verbinden. Gebruik een vloersteun, vloerplaat met draagring of console die past bij je rookkanaalsysteem (zoals Convesa’s verdiepingsondersteuning).

Tip: Plaats zwarte dubbelwandige buizen alleen op zichtlocaties (bijv. woonkamer), en gebruik blank RVS voor technische ruimtes of zolder. Is een rechte installatie niet mogelijk? Bevestig direct na elke bocht een beugel (bij 45° max.

Voordat je de dubbelwandige buis door het dak voert, moet je de dakconstructie voorbereiden. Het installeren van een rookkanaal voor een houtkachel is een essentiële stap om veilig en efficiënt te kunnen stoken. Maar hoe pak je dit precies aan? In dit artikel leggen we stap voor stap uit hoe je een rookkanaal aanlegt en waar je rekening mee moet houden.

Heb je een vergunning nodig voor een rookkanaal? Goed nieuws: voor het installeren van een rookkanaal voor een houtkachel heb je geen vergunning nodig. Dit valt namelijk onder de categorie "vergunningsvrije bouwwerken". Dit betekent echter niet dat je zomaar een rookkanaal kunt plaatsen zonder rekening te houden met de regelgeving.

Volgens het Bouwbesluit moet een rookkanaal bij een houtkachel door de nok van de woning lopen. Dit zorgt ervoor dat de rook optimaal wordt afgevoerd en voorkomt problemen met turbulentie of rookterugslag. Een correcte plaatsing is dus niet alleen een kwestie van regelgeving, maar ook van veiligheid en efficiëntie.

Benodigde materialen en gereedschappen Voordat je begint met de installatie van het rookkanaal, is het belangrijk om de juiste materialen en gereedschappen bij de hand te hebben. Hieronder een overzicht van wat je nodig hebt: Rookkanaal buizen (enkelwandig en dubbelwandig) Hitteschild (voor bescherming van muren en plafonds) Dakdoorvoer (met loodslab voor waterdichtheid) Regenkap (om regen en vogels buiten te houden) Bochten en verbindingselementen Hittebestendige kit Boormachine en slijptol Meetlint en waterpas Ladder

Stap 1: Bepaal de juiste route van het rookkanaal De route van het rookkanaal is cruciaal voor een goede werking. Het kanaal moet zo recht mogelijk lopen, bij voorkeur zonder bochten. Als bochten noodzakelijk zijn, gebruik dan een maximaal aantal van twee bochten van 45 graden om de trek niet te verstoren. Het rookkanaal moet bovendien: Minstens 50 cm boven de nok van het dak uitsteken Minimaal 3 meter hoog zijn voor voldoende trek Voldoende afstand houden van brandbare materialen

Stap 2: Installatie van het rookkanaal binnen Begin de installatie binnen in de woning. Sluit de houtkachel aan op een enkelwandige buis en zorg ervoor dat deze goed is bevestigd. Enkelwandige buizen mogen alleen binnenshuis worden gebruikt en moeten minimaal 30 cm van brandbare materialen verwijderd blijven. Vervolgens voer je de buis door het plafond naar boven. Op het punt waar de buis door een vloer of plafond gaat, moet je een hitteschild plaatsen om brandgevaar te voorkomen.

Stap 3: Dakdoorvoer en installatie buiten Bij het dakdoorvoer ga je over op een dubbelwandige buis. Dit is essentieel, omdat deze buis beter geïsoleerd is en voorkomt dat de rookgassen afkoelen en condenseren. De dakdoorvoer moet waterdicht worden afgewerkt met een loodslabStevig worden bevestigd om beweging door wind te voorkomen Voorzien zijn van een regenkap om vocht en vogels buiten te houden Gebruik hittebestendige kit om alle aansluitingen luchtdicht af te dichten.

Stap 4: Controle en eerste keer stoken Controleer na de installatie of alle verbindingen goed vastzitten en of er geen lekkages zijn. Laat eventueel een specialist langskomen voor een inspectie. Bij de eerste keer stoken: Gebruik droog hout om te voorkomen dat er te veel rook ontstaatStook rustig op om de buizen goed in te brandenControleer of de rook goed wordt afgevoerd

Rookkanaal aanleggen: het belang van nauwkeurigheid Het aanleggen van een rookkanaal voor een houtkachel is een nauwkeurig werk dat aandacht voor veiligheid en regelgeving vereist. Gelukkig is het goed te doen met de juiste materialen en een zorgvuldige aanpak. Gaat u een houtkachel aansluiten? Dan moet u de juiste kachelpijp installeren tussen de kachel en het rookkanaal. Deze handleiding helpt u stap voor stap op weg bij het aansluiten van een enkelwandige kachelpijp - of het nu gaat om dikwandig staal, dunwandig staal of RVS. Zo voorkomt u fouten en stookt u veilig en efficiënt.

Welke kachelpijp gebruik ik voor aansluiting? Voor het traject tussen de houtkachel en de aansluiting op een dubbelwandig rookkanaal gebruikt u een enkelwandige kachelpijp. Dit mag alleen als de pijp: binnen de stookruimte blijft niet langs brandbare materialen loopt

Welke diameter kachelpijp heb ik nodig? De diameter van de pijp moet gelijk zijn aan die van de kacheluitlaat. Een grotere diameter mag, maar een kleinere is absoluut af te raden vanwege risico op rookterugslag en slechte trek.

Stappenplan: kachelpijp aansluiten op houtkachel Bepaal het juiste type enkelwandige pijp (dikwandig, dunwandig of RVS) Meet de diameter van de uitlaat van de kachel Plaats de eerste pijp met de verjonging (of spie of mannetje) in de uitlaat van de kachel. Is de uitlaat ook verjongd? Lees dan onze pagina over verjonging voor een oplossing. Schuif de overige pijpen in elkaar, verjonging naar beneden Bevestig de pijpen met muurbeugels Gebruik een verloopstuk of aansluitadapter om over te gaan naar het dubbelwandige kanaal

Wat als de kachel niet recht onder het kanaal staat? Dan is een versleping nodig. Gebruik bochten van 15° of 30°. Met onze versleppingstabellen kunt u exact berekenen welk verloop u nodig heeft.

Verloopstukken bij afwijkende diameter Als de uitlaat of het rookkanaal een andere maat heeft dan de pijp, gebruikt u een verloopstuk. We leveren zowel standaard maten als maatwerk verlopen.

Vaste afstand tussen kachel en plafondaansluiting? Gebruik dan een paspijp of plaats een nisbus onder de aansluiting van het dubbelwandige kanaal.

Aansluiten op dubbelwandige kachelpijp De overgang van enkelwandige naar dubbelwandige pijp gebeurt via een speciaal aansluitstuk. Bij bestaande gemetselde schoorstenen is dit vaak een nisbus; bij nieuwe installaties wordt de adapter standaard meegeleverd.

Altijd de handleiding van uw kachel raadplegen Raadpleeg bij twijfel altijd de installatiehandleiding van uw houtkachel. Deze bevat informatie over exacte diameters, minimale afstanden en aansluitvoorwaarden.

Houtkachel installeren: waar moet u nog meer op letten? Een houtkachel installeren begint met de juiste locatie, veilige ondergrond en correcte aansluiting op het rookkanaal. De aansluiting van de kachelpijp is slechts één onderdeel. Let ook op: Brandvrije vloer (eventueel vloerplaat) Voldoende afstand tot muren of meubels Luchtaanvoer voor verbranding (bij moderne kachels vaak vereist) Vaste ondergrond en voldoende draagvermogen

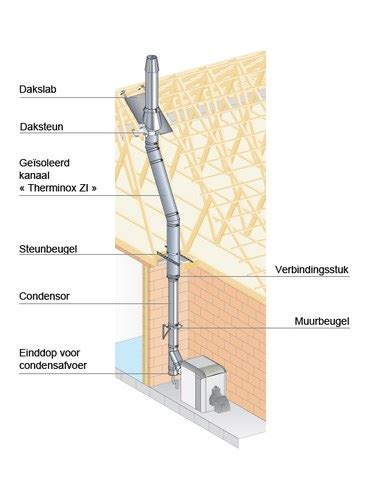

Installatie van dubbelwandig rookkanaal Wilt u ook de dubbelwandig kachelpijp aansluiten? Bekijk dan onze handleiding voor de installatie van een compleet dubbelwandig rookkanaal.

Veelgestelde vragen (FAQ) U plaatst de eerste enkelwandige kachelpijp met de verjongde kant in de kacheluitlaat. Daarna schuift u de overige pijpen in elkaar (verjonging naar beneden) en zet ze vast met muurbeugels. De diameter van de kachelpijp moet gelijk zijn aan de uitlaat van uw kachel. Een grotere maat mag, maar kleiner veroorzaakt rookterugslag en slechte trek. Ja, met de juiste materialen en basiskennis kunt u een kachelpijp zelf installeren. Zorg dat u de montagevolgorde aanhoudt en verjongingen correct plaatst. Bij twijfel helpen we u graag. Gebruik dan een versleping met bochten van 15° of 30°. Op onze site vindt u een verslepingstabel waarmee u de juiste combinatie bepaalt. Gebruik een speciaal aansluitstuk of adapter om de enkelwandige pijp veilig te koppelen aan het dubbelwandige rookkanaal. Bestaande schoorstenen gebruiken vaak een nisbus. U heeft nodig: een enkelwandige kachelpijp, muurbeugels, een verloopstuk indien nodig, een adapter voor het dubbelwandige kanaal, en eventueel bochten of een paspijp. Ja. Binnen de stookruimte mag u enkelwandige pijp gebruiken, maar bij doorvoeren door vloeren of wanden is dubbelwandige, geïsoleerde pijp verplicht. Gebruik altijd CE-gekeurde materialen.

Таблица: belangrijkste afmetingen en voorwaarden

Ja. Binnen de stookruimte mag u enkelwandige pijp gebruiken, maar bij doorvoeren door vloeren of wanden is dubbelwandige, geïsoleerde pijp verplicht. Gebruik altijd CE-gekeurde materialen.
