Houtskeletbouw combineren met metselwerk gevel: mogelijkheden, uitdagingen en best practices

In de huidige woningbouw heeft de toepassing van hsb-binnenspouwbladen een stevige positie weten te verwerven. Daarnaast is bakstenen gevelmetselwerk ook niet weg te denken uit het Nederlandse straatbeeld en ontwerpen architecten er creatief mee op los. De combinatie van beide systemen blijkt in de praktijk echter nog steeds geen gelukkige.

Een belangrijk aspect dat in het geval van hsb-binnenspouwbladen van toepassing is, is de aan te houden waarde voor de constante ca in de berekeningen voor spouwankers. In de NPR 9096-1-1 art. 6.5 is vastgelegd dat nooit gerekend mag worden met een constante van 1,5. Er dienen voldoende stijlen aanwezig te zijn en ook nog op posities waar het metselwerk ook inderdaad verankerd moet en kan worden. De spouwankers dienen in het midden van de stijlen van het hsb-element geplaatst worden en deze stijlen niet mogen splijten tijdens het inschroeven.

Het is tevens mogelijk om rechtstreeks in het plaatmateriaal te verankeren van een hsb element. Ten tijde van de totstandkoming van het eerdere artikel in 2017 waren enkele zaken nog onvoldoende onderzocht en zodoende veilig aangenomen als uitgangspunten. Het verankeren in stelkozijnen is ook in het geval van hsb-binnenspouwbladen nooit gewenst, met name om waterkerende slabben te beschermen en schuin plaatsen van spouwankers te voorkomen.

In het geval van penanten in het gevelmetselwerk blijven er dan maar weinig tot geen mogelijkheden over om te verankeren. In de voorbereidingsfase van een bouwproject en bij de uitwerking van de hsb-elementen dient hier rekening mee gehouden te worden. Een mogelijk alternatief voor deze situaties is de hsb-elementen voorzien van klampen of een multiplex plaat (inclusief constructieve onderbouwing en te voldoen aan specifieke voorwaarden) waar de spouwankers in aangebracht kunnen worden.

In de technische aanbeveling van de Stichting Stapelbouw zijn bovenstaande punten verder onderzocht en uitgewerkt. De aanbeveling geeft aan dat indien deze uitgangspunten gehanteerd en gevolgd worden, de scheurvorming in het gevelmetselwerk beheerst kan worden. Voor specifieke details van het uitgevoerde onderzoek kan de aan deze aanbeveling ten grondslag liggende notitie ‘Interactie gemetselde buitenbladen met hsb-binnenbladen - bruikbaarheidsgrenstoestand eisen’ d.d. onbekend geraadpleegd worden. Het onderzoek heeft uiteindelijk voor de toelaatbare doorbuiging van hsb-binnenspouwbladen geresulteerd in een specifieke eis voor de situatie dat er een gemetseld buitenspouwblad aan verankerd gaat worden.

Spouwankers behoren bij voorkeur niet zijn aangebracht in stijlen direct naast een kozijn. Bij penanten met een breedte tussen 600 en 1300 mm zal minimaal één middenstijl aanwezig zijn. Indien het gemetselde buitenblad voorzien is van voldoende bouwfysische dilataties, kan in afwijking van het hierboven gestelde, gekozen worden om een spouwanker aan te brengen in de stijl direct naast het kozijn. Bij penanten met een breedte groter dan 1300 mm zullen altijd ten minste twee middenstijlen aanwezig zijn. De spouwankers behoren dan in die stijlen te zijn aangebracht.

De technische aanbeveling is een stap in de goede richting en geeft in ieder geval een goede basis om de verankering van bakstenen gevelmetselwerk aan hsb-binnenspouwbladen uit te kunnen werken. Bij deze uitwerking moet er wel goed rekening gehouden worden met de diverse randvoorwaarden en uitgangspunten die van toepassing zijn.

Toepassingsbeelden en praktijkopties

Een houtskeletbouw woning biedt volop ontwerpvrijheid. Eén van de opties is het combineren van een houten draagconstructie met een stenen buitenmuur. Deze combinatie verenigt het lichte, duurzame en goed geïsoleerde karakter van houtskeletbouw met de robuuste uitstraling en praktische voordelen van metselwerk. In veel gevallen wordt voor een stenen buitenmuur gekozen vanwege de uitstraling; de bakstenen look past bij bestaande bebouwing of een landelijke woonomgeving en sluit aan bij architectonische wensen.

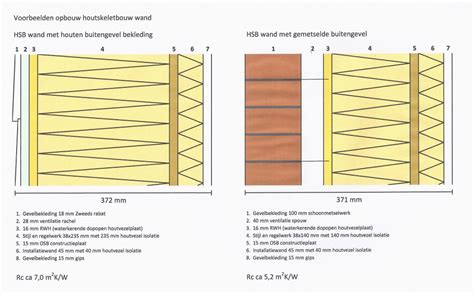

De wandopbouw van een hsb-woning met een stenen gevel is zorgvuldig gelaagd. Een stenen buitenmuur sluit andere materialen niet uit; integendeel: veel klanten kiezen juist voor een combinatie van gevelafwerkingen. Denk aan een woning met een gemetselde voorgevel en houten delen aan de tuinzijde, of een combinatie van baksteen en stucwerk voor een modern landelijke uitstraling. Een voorbeeld dat vaker gerealiseerd wordt is de combinatie van baksteen met een rieten dak.

Bij Groenhart Houtskeletbouw combineren we vakmanschap, slimme technieken en duurzame materialen om woningen te bouwen die passen bij wensen én omgeving. De combinatie van baksteen met HSB biedt een tijdloze uitstraling en tegelijkertijd de voordelen van licht gewicht en circulair bouwen. Een hsb-wand met steenstrips kan de gewenste baksteenlook geven zonder de nadelen van traditioneel zwaar metselwerk.

Gevelbekleding en steenstrips

Steenstrips zijn een duurzaam alternatief voor traditionele bakstenen en kunnen op verschillende manieren worden toegepast. Minerale steenstrips bieden zekerheid voor stootgevoelig bereik en hebben een verwachte levensduur van 60 jaar. De minerale steenstrips kunnen volvlak verlijmd worden op de cementgebonden beplating, of in prefab uitvoering worden aangebracht. Steenstrips zijn met een aanzienlijk lagere massa en mogelijke 60% energiebesparing ten opzichte van traditioneel metselwerk aantrekkelijk voor HSB-wanden.

In sommige projecten worden steenstrips als buitenbekleding in combinatie met HSB-wanden in de fabriek reeds gemonteerd (bijvoorbeeld Vront®). Dit maakt mogelijk dat het complete element rechtstreeks vanuit de kraan aan het casco verankerd kan worden, met ruime ontwerpmogelijkheden zoals verschillende steenstrips en metselwerkverbanden, verspringingen in gevels en het toepassen van penanten.

Toepassingen en voorbeelden

Voorbeelden van projecten met HSB-elementen en steenstripbekleding bevestigen de toepasbaarheid en flexibiliteit van de methode. SAM, Zoetemeer en Wonen in GOUD, Gouda tonen hoe HSB-elementen prefab worden geleverd en vervolgens op de bouwplaats worden afgewerkt met duurzame gevelbeplating en minerale gevelstenen. Verticale zonnepanelen in gevels vormen een aantrekkelijke toevoeging voor energieneutraal bouwen en kunnen voldoen aan Euroklasse B-s2,d0 conform EN 13501-1.

Houten gevelbekleding blijft ook een populaire afwerking. Voorzetwanden op houten skelet bieden eenvoudige naleving van strenge energieprestaties (BENG en NOM). De dak- en gevelafwerking kan variëren van houtbekleding tot kunststof, composiet of cortenstaal, waarbij ontwerpvrijheid en duurzaamheid hand in hand gaan. De combinatie van houten skelet en steenstrips biedt een slanke, duurzame gevel met behoud van isolatiewaarde.

Technische details en ontwerpkeuzes

• HSB-frame bestaat uit vuren houten balken met isolatiemateriaal ertussen en binnen- en buitenafwerking met OSB, multiplex of gipsplaat.
• RC-waardes tot wel 8,0 zijn haalbaar door de combinatie van hout en isolatie en doordachte aansluitingen.
• Ventilatiepouwen en spouwventilatie zijn cruciaal voor vochtbeheer en bouwfysische stabiliteit.
• Spouwankers en verankeringspunten dienen zodanig te worden geplaatst dat scheurvorming beperkt blijft en waterkerende lagen worden beschermd.
• Steenstrips op HSB-wanden kunnen in verschillende diktes en uitvoeringen worden toegepast, waaronder 14 mm dikke strips van Fassat.

Processen en ontwerpfilosofie

Houtskeletbouw biedt de mogelijkheid tot snelle realisatie door prefab delen. Het combineren van HSB-wanden met traditioneel metselwerk is een veel toegepaste gevelopbouw in woning- en utiliteitsbouw. De spouw tussen HSB-wand en metselwerk wordt geventileerd gehouden voor duurzaamheid en bouwfysische stabiliteit. De techniek vereist echter zorgvuldige afstemming van kerndetails zoals verankering, dilatatie, dampopen-constructie en afwatering in de spouw.

Voorlopig blijft de inzet van bakstenen buitenblad in combinatie met houtbouw een populaire en betrouwbare route, mits de randvoorwaarden rondom verankering en waterafvoer in de spouw strikt worden gevolgd. Nieuwe ontwikkelingen zoals E-brick baksteenstrips op PUR isolatieplaten of sandwichpanelen met PIR en buitenzijde steengranulaten bieden aantrekkelijke alternatieven met extra isolatie en ontwerpmogelijkheden, mits ze voldoen aan bouwvoorschriften en brandveiligheidseisen.

Praktische tip: ontwerp- en uitvoeringskeuzes

1. Overweeg steenstrips als buitenbekleding in een hsb-systeem om baksteenlook te bereiken zonder de gewichtstoename van traditioneel metselwerk.
2. Bespreek met de constructeur of E-brick of steenstrip-panelen haalbaar zijn binnen de specifieke uitvoering en brandklasse-eisen.
3. Plan voldoende dilataties in het buitenblad en zorg voor een effectieve spouwventilatie om vocht te sturen en scheurvorming te beperken.
4. Let op de positie van spouwankers: vermijd aanhechting direct naast kozijnen, en gebruik middenstijlen bij penanten afhankelijk van breedte.

Als u meer wilt weten over gevelbekleding van HSB-wanden of wilt verkennen of steenstrips op HSB een passende oplossing zijn voor uw project, neem vrijblijvend contact op of bekijk het portfolio voor inspiratie.

Samenvatting van kernpunten

• Belang van correcte verankering en juiste ca-waarde bij spouwankers in hsb-binnenspouwbladen.
• Spouwankers bij voorkeur niet naast kozijnen; bij grotere penanten worden middenstijlen vereist.
• Steenstrips bieden een slanke, duurzame en circulaire geveloplossing met onderhoudsgemak.
• Prefab HSB-wanden gecombineerd met gemetselde buitenbladen versnellen bouwprocessen en behouden bouwfysische stabiliteit.
