Een relatief eenvoudige jaren-30-woning krijgt na overdracht een extra etage op de aanbouw. De uitbreiding wordt door een aannemer gerealiseerd in nauwe samenwerking met een architect en een constructeur. Enkele maanden na de oplevering begint de aanbouw langzaam los te scheuren van de woning, met op veel plaatsen in het nieuwe deel ernstige scheurvorming als gevolg.
De woning bevindt zich in een woonwijk in het midden van het land en bestaat uit twee bouwlagen met een hellende kapconstructie, uitgevoerd als een zadeldak. De vliering is beloopbaar en wordt gebruikt voor opslag. De aanbouw komt even hoog te staan als de oorspronkelijke woning, waardoor ook de vliering op de aanbouw ontstaat en weer voor opslag wordt gebruikt.
De exacte oorzaak: verschil in fundering tussen woning en aanbouw

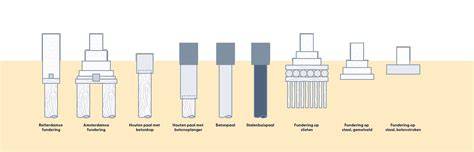

Om meer duidelijkheid te krijgen heeft een bouwpatholoog de fundering deels laten ontgraven. Daaruit blijkt dat de fundering onder de woning is uitgevoerd als strokenfundering met een voetbreedte van 600 mm. De fundering onder de aanbouw is gerealiseerd als plaat met een vorstrand. De uiteindelijke aanlegbreedte van de vorstrand is ongeveer 200 mm. De scheurvorming is in feite eenvoudig te verklaren: er is een compleet andere fundering onder de aanbouw aanwezig dan op de ontwerptekeningen van de woning met uitbouw staat aangegeven.
Doordat een fundering met vorstrand in plaats van een strokenfundering is toegepast, ontstaat een veel minder draagkrachtige fundering onder de aanbouw. Of de zakking ondertussen is gestopt, is nog onduidelijk. Zou de fundering onder de aanbouw zijn uitgevoerd zoals op de tekeningen van de woning, dan had deze de extra belasting gemakkelijk kunnen dragen. Het herstel zal zich vooral richten op het verstevigen van de funderingsvoet onder de aanbouw.
Wat zijn zettingsscheuren en waarom ontstaan ze bij een verbouwing?
Zettingsscheuren zijn scheuren die ontstaan doordat een deel van een gebouw zich anders zet dan een ander deel. Vooral bij een aanbouw komt dit regelmatig voor: de bestaande woning is vaak al jaren stabiel, terwijl de nieuwe aanbouw nog moet âinzakkenâ. Dat verschil in beweging zorgt voor spanning in de constructie en die spanning moet ergens heen, wat zichtbaar wordt als scheuren.
Een aanbouw rust vaak op een andere fundering dan het oorspronkelijke huis. Soms is die fundering lichter, of op een andere manier aangelegd. Zelfs bij goed bouwen kan de bodem onder het nieuwe deel net iets anders reageren dan onder de bestaande woning. Dat zorgt voor ongelijke belasting en scheuren op de overgang oud-nieuw.
Signalen die opzettingsscheuren kunnen wijzen
- Diagonale scheuren bij de overgang tussen oud en nieuw
- Trapsgewijze scheuren in het metselwerk
- Verticale scheuren langs ramen of deuren in de aanbouw
Deze scheuren kunnen klein beginnen, maar kunnen groter worden als het probleem niet wordt aangepakt. Een hoogteverschil tussen de aanbouw en de rest van de woning is zorgelijk en kan wijzen op structurele problemen. In zoân geval is het verstandig om een expert naar de fundering te laten kijken.
Wanneer zijn zettingsscheuren ernstig?
Niet alle zettingsscheuren zijn ernstig. Sommige zijn puur cosmetisch, vooral in stucwerk of binnenmuren. Brede scheuren, verplakkingen of klemmen van deuren en ramen kunnen duiden op funderingsproblemen. Zichtbare hoogteverschillen tussen de aanbouw en de rest van de woning vragen om nader onderzoek door een specialist.
Wat kun je doen als je zettingsscheuren opmerkt?
Zodra zettingsscheuren worden opgemerkt, moeten ze serieus worden genomen. Een bouwkundige inspectie biedt duidelijkheid. Indien nodig kan een trillingsvrije funderingsaanpak, zoals een DFH-funderingssysteem, een duurzame oplossing zijn. Hierbij worden speciale palen onder de aanbouw geplaatst die de constructie opnieuw stabiel maken zonder hak- en breekwerk.
Laat het niet erger worden: zettingsscheuren lossen zichzelf niet op. Als er funderingsproblemen achter zitten, nemen ze vaak toe in omvang en schade. Bij aanbouwen is het verstandig om extra alert te zijn, omdat daar vaak andere funderingsmethoden zijn toegepast. Een deskundige funderingsinspectie en een helder plan van aanpak voorkomen verrassingen en kosten.
Praktische stappen en advies
- Neem bij het opmerken van scheuren direct contact op met een bouwkundig expert voor een inspectie.
- Vraag naar een mogelijke trillingsvrije funderingsaanpak en verankering onder de aanbouw.
- Laat de funderingsvoet onder de aanbouw verstevigen en beoordeel of aanpassing van de fundering onder de oorspronkelijke woning nodig is.
- Behandel niet-constructieve scheuren die door droging of vocht kunnen ontstaan, maar monitor constructieve scheuren grondig.
Voorbeeldsituaties en relevante context
In recente gevallen is er melding gemaakt van instortingen en scheuren bij verbouwingen of aanbouwen, waarbij de fundering onder de aanbouw een cruciale rol speelt. Een dergelijk proces kan leiden tot aanzienlijke schade aan muren, deuren en ramen, en in ernstige gevallen tot dreiging van instorting als tijdig ingrijpen ontbreekt. De combinatie van een ongepaste fundering onder de aanbouw en onvoldoende draagkracht kan ernstige scheurvorming veroorzaken die voortduurt nadat de oplevering heeft plaatsgevonden.
Veiligheids- en onderzoeksaspecten
Bij twijfels over scheuren in je woning of aanbouw kun je vandaag nog een deskundige funderingsinspectie plannen. Een bouwbedrijf of gespecialiseerde instantie kan een plan van aanpak leveren en aangeven welke maatregelen nodig zijn om verdere schade te voorkomen. Voor monumentale of historische panden is vaak extra zorg en specialistische sanering vereist bij het plannen en uitvoeren van herstelwerkzaamheden.
Wat is een fundering met vorstrand? Benamingen uitgelegd door Fred
Samenvatting van kernpunten
Een relatief eenvoudige jaren-30-woning laat na de overdracht een extra woonlaag plaatsen op een uitbouw. De aanbouw is gebouwd op een plaat met vorstrand in plaats van een strokenfundering, wat resulteert in lagere draagkracht en scheurvorming bij zetting. De fundering onder de uitbouw verschilt fundamenteel van wat op de ontwerpen stond. Herstel moet gericht zijn op versteviging van de funderingsvoet onder de aanbouw, mogelijk gevolgd door aanpassingen elders, en altijd na advies van een bouwkundige inspectie.
