Bij het uitvoeren van elektrische installaties is de keuze van de juiste inbouwdoos van cruciaal belang voor een nette en veilige afwerking. Er bestaan verschillende types dozen, elk met hun specifieke toepassing. We onderscheiden de standaard inbouwdoos, de aftakdoos (ook wel verbindingsdoos genoemd) en de hollewanddoos. Deze laatste is specifiek ontworpen voor installatie in zogenaamde holle wanden, zoals die vervaardigd zijn uit gyproc.
Verschillende Types Inbouwdozen
Een standaard inbouwdoos wordt gebruikt voor het installeren van stopcontacten en schakelaars in massieve muren, zoals steen of beton. Dit type doos is uitsluitend geschikt voor binnengebruik en niet voor holle muren.
Een aftakdoos dient om elektrische kabels met elkaar te verbinden. Indien een aftakdoos met hars is vastgezet, vereist dit bij een eventuele vervanging de installatie van een volledig nieuwe aftakdoos.
De hollewanddoos is specifiek bedoeld voor de installatie van schakelaars en stopcontacten in gyproc wanden, kasten of spatwanden. Deze dozen worden met speciale haken in de muur verankerd middels een schroefvatting.
Installatie en Kenmerken van Hollewanddozen

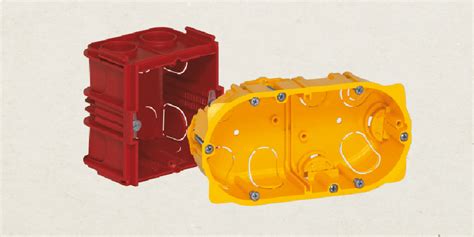

Standaard inbouwdozen kunnen eenvoudig aan elkaar geklikt worden om stopcontacten of schakelaars netjes op een rij te plaatsen. Hollewanddozen kunnen wel naast elkaar gemonteerd worden, maar niet aan elkaar geklikt. Als alternatief is er de meervoudige hollewanddoos, die in één geheel twee of drie ruimtes voor stopcontacten of schakelaars biedt. Een drievoudige hollewanddoos heeft vaak een ellipsvorm, wat extra zaagwerk bij de installatie kan vereisen.
Installatieprocedure voor Standaard Inbouwdozen
De installatie van een standaard inbouwdoos verloopt in verschillende stappen:
- Voorbereiding: Teken de gewenste locatie van de inbouwdoos op de muur. Maak vervolgens een gat met een klokboor van 82 mm voor steen. De diepte van het gat (40 of 50 mm) is afhankelijk van de grootte van de inbouwdoos. Maak tot slot een gleuf van het gat naar de locatie van de leidingen met een sleuvenfrees.
- Plaatsing van de inbouwdoos: Plaats de inbouwdoos in de opening en zet deze vast met gips, goldband of kit. Zorg ervoor dat de doos waterpas wordt gemonteerd.
- Aansluiting bekabeling: Plaats de voorbedrade buis of flex in de sleuven, tot aan de inbouwdoos. De geelgroene aardedraad wordt in de middelste klem aangesloten, uitsluitend bij stopcontacten.
- Afwerking: Nadat de muur is geverfd of gestuct, schroef je de schakelaar- of stopcontact sokkel vast in de inbouwdoos en plaats je de afdekplaat.
Installatieprocedure voor Aftakdozen
Bij het werken met aftakdozen is de procedure als volgt:
- Kabelvoorbereiding: Strip ongeveer 5 cm van de isolatie van de kabels.
- Draadverbindingen: Koppel de draden met de juiste kleuren (bijvoorbeeld blauw-blauw, bruin-bruin) aan elkaar. Verbind ze binnen de aftakdoos met wago-klemmen.
- Afsluiting en bescherming: Een aftakdoos binnenshuis wordt afgesloten met het bijbehorende deksel, vaak met een IP-waarde van 68 of X8. Voor aftakdozen die buiten of in vochtige ruimtes worden geïnstalleerd, is een waterdichte afwerking cruciaal, waarvoor doorgaans een gietmofpakket wordt gebruikt.
Installatieprocedure voor Hollewanddozen
De installatie van een hollewanddoos omvat de volgende stappen:
- Voorbereiding: Boor een gat met de aanbevolen diameter in de holle wand.
- Aansluiting flexibele buis: Hollewanddozen beschikken doorgaans over ingangen voor buizen van verschillende diameters (16, 19 of 20 mm). Druk de elementen voor de gewenste diameter eruit.
Specifieke Kenmerken van Inbouwdozen voor Gyproc
Een inbouwdoos gyproc is een gespecialiseerd type inbouwdoos dat specifiek is ontworpen voor installatie in gipswanden. Deze dozen vormen een stevige basis voor de veilige en nette montage van schakelaars, stopcontacten en andere elektrische componenten.
Gyproc inbouwdozen zijn verkrijgbaar in diverse afmetingen en varianten, wat ze de ideale oplossing maakt voor een veilige en stevige plaatsing van schakelmateriaal in gipswanden. Of er nu behoefte is aan een enkele of dubbele gyproc inbouwdoos, deze zorgen ervoor dat stopcontacten en schakelaars naadloos aansluiten op de wand. De beschikbaarheid van verschillende afmetingen garandeert een passende oplossing voor elke gipswand.
Er zijn diverse opties beschikbaar, zoals een inbouwdoos elektra voor een gipswand, een dubbele gyproc inbouwdoos, of specifieke gyproc inbouwdoos afmetingen. Kwalitatieve inbouwdozen voor elke installatie zijn te vinden bij gespecialiseerde leveranciers. Deze dozen zijn stevig, duurzaam en eenvoudig te plaatsen, vaak tegen concurrerende prijzen.

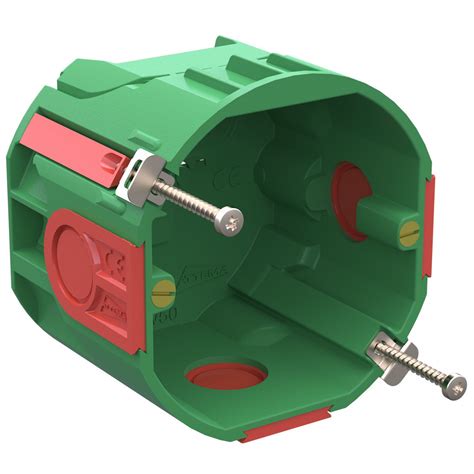

Voor een gipswand is het aan te raden een gyproc inbouwdoos te gebruiken met stevige klemmen of vleugels, die speciaal ontworpen zijn om goed vast te zitten in de gipsplaat.
Voorbeeld van een Specifieke Hollewanddoos voor Gyproc
Een voorbeeld van een geschikte inbouwdoos voor holle wanden, waaronder gyproc en andere gipsplaten, is de Helia inbouwdoos. Deze ronde doos wordt gebruikt voor het veilig wegwerken van stopcontacten en schakelaars in slaapkamers, leefruimtes of kantoorruimtes. Het is een ideale oplossing bij nieuwbouw of renovatie, vooral wanneer een nette en egale muurafwerking gewenst is.
De stevige kunststof behuizing met schroeven zorgt voor een vaste en betrouwbare montage in de plaat. De slim ontworpen invoeren vergemakkelijken de aansluiting van kabels zonder deze te beschadigen, wat resulteert in een nette afwerking van de elektrische installatie en tijdsbesparing op de werf.
