Het installeren van inbouwspots is helemaal niet zo ingewikkeld als mensen vaak denken. Zeker niet met deze blog waarin we je precies uitleggen waar je op moet letten bij het installeren van inbouwspots. De blog is opgedeeld in een aantal stappen, waardoor je snel aan de slag kunt. Om te voorkomen dat je tijdens het installeren van de spots steeds heen en weer naar je gereedschappen moet lopen, is het handig om vast de juiste materialen gereed te hebben.
Voor het maken van de gaten in het plafond voor de inbouwspots heb je een gatzaag nodig. Of een ander gereedschap waarmee je gemakkelijk gaten in het plafond kunt maken van de zaagmaat van de inbouwspots. Nog geen gatzaag? Denk hierbij aan een mesje of een striptang. Uiteraard moeten de spots met elkaar verbonden worden door een kabel. Gebruik hierbij een reguliere kabel voor droge ruimtes en een waterdichte buitenkabel voor natte ruimtes. Nog geen goede kabel voor buiten?
De lengte van de kabel meet je gemakkelijk door de gewenste afstand tussen de spots op te meten en hier vervolgens ongeveer 2 cm speling bij op te tellen. Wanneer je de draden wegwerkt achter een verlaagd plafond adviseren wij om vooral veel kabel te gebruiken. Afstand tussen de centraaldoos en eerste spot is 50 cm. Je installeert 6 spots die allemaal 30cm uit elkaar liggen, 30x6=1,80 en hier tel je 12 cm bij op: 1,80+12=1,92 en hier tel je vervolgens de 50 cm weer bij op. Dan kom je uit op een kabel van 2,42. Wij adviseren om in zo een geval 3 meter kabel te kopen.
Uiteraard gaat het installeren niet zonder inbouwspots. Nog geen geschikte inbouwspot gevonden? Afhankelijk van het type inbouwspot dat je kiest, heb je ook Wago klemmen nodig. Een Wago klem is eigenlijk gewoon een hele luxe kroonsteen. Je hoeft hierbij niet aan de slag met een schroevendraaier, maar verbindt verschillende kabels door middel van een kliksysteem. Om de inbouwspots correct aan elkaar te verbinden heb je twee Wago klemmen per spot nodig. Daarnaast heb je twee Wago klemmen nodig om de spots aan de installatiedoos te koppelen. Wil je nu geen gebruik maken van Wago klemmen? Dan kies je voor inbouwspots met een quick connector box. Hierbij dient de quick connector als Wago klem. Wil je nu geen gebruik maken van Wago klemmen? Dan kies je voor inbouwspots met een quick connector box.
Heb je nog geen lichtschakelaar in de ruimte waar je de spots wilt ophangen? Zorg dan ook dat je een lichtschakelaar paraat hebt. Uiteraard kun je er ook voor kiezen om de spots direct via een eurostekker aan het stopcontact te verbinden. Uiteraard kun je de installatie van inbouwspots zo luxe maken als je zelf wilt. Denk hierbij bijvoorbeeld aan een LED dimmer, een draadloze ontvanger met afstandsbediening of een bewegingssensor.

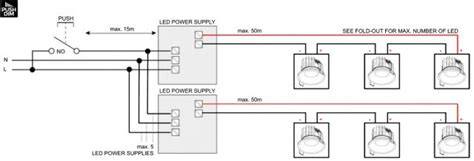

Inbouwspots installeer je altijd via een parallelschakeling. Hier is een goede reden voor. Wanneer je de spots namelijk in serie schakelt, zullen alle spotjes uitvallen wanneer één spotje ermee ophoudt. Zoals eerder gezegd verduidelijken wij geschreven tekst met afbeeldingen. De afbeeldingen vind je hieronder. Belangrijk is dat je het juiste aansluitschema kiest afhankelijk van jouw gekozen inbouwspots.
Allereerst is het natuurlijk belangrijk dat je de stroom uitschakelt. Installeer nooit verlichting wanneer de stroom nog aan staat. Let op: verbind nooit de bruine draad aan de blauwe draad. Bepaal waar je de inbouwspots in het plafond wilt plaatsen en maak daar gaten door middel van een gatzaag. Trek vervolgens de kabel over het plafond. Zorg dat er uit ieder gat een lus komt van ongeveer 2 cm die je gemakkelijk kunt bereiken. Deze lussen gebruiken we straks om de inbouwspots aan de stroomdraad te verbinden. Zorg dat je echt minimaal 2cm lussen maakt of zorg voor iets langere lussen.
Nu we alle voorbereidingen hebben volbracht en het plafond klaar is voor de installatie kunnen we de inbouwspots daadwerkelijk gaan installeren. Afhankelijk van het type inbouwspot zijn er soms wat extra handelingen nodig. Bij INTOLED vind je veel inbouwspots met een GU10 fitting en spotlight. Om deze inbouwspots uiteindelijk in het plafond te plaatsen, zul je deze spotjes eerst moeten assembleren. Gelukkig is dit een fluitje van een cent. Heb je een inbouwspot voor buiten gekocht met een GU10 fitting? Dan bevindt zich in het inbouwarmatuur een waterdicht rubbertje. Zorg ervoor dat deze goed afsluit. Wanneer je de fitting in het inbouwarmatuur draait kan het gebeuren dat deze draait of opvouwt, waardoor de spot niet meer waterdicht is. Knip de lussen die uit het plafond hangen door.

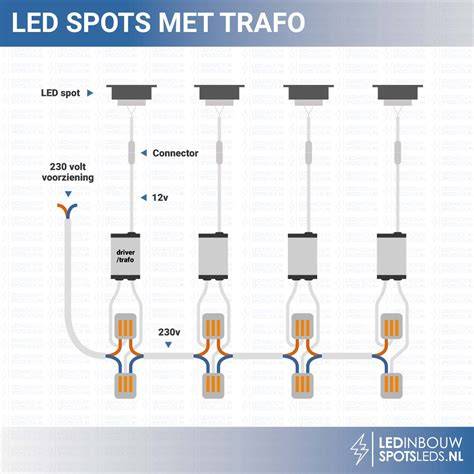

Wanneer je de lussen hebt doorgeknipt kun je de draden strippen. Vervolgens verbind je de kabels aan elkaar door middel van een lasklem. De blauwe verbind je met de blauwe draad en de bruine met de bruine draad. Nu kunnen we de inbouwspot aan het stroomnetwerk koppelen. Wanneer de inbouwspot beschikt over een externe transformator zul je uiteraard de transformator moeten verbinden met de Wago klemmen en het stroomnetwerk in plaats van de inbouwspot. Let op: Veel inbouwspots worden geleverd met een transformator die niet geheel waterdicht is. Zorg dat je dit nakijkt. Is de transformator niet waterdicht? Plaats deze bij installatie in vochtige ruimtes dan in een waterdichte lasdoos.
Heb je gekozen voor inbouwspots met een quick connector box? Dan hoef je niet aan te slag met Wago klemmen. Je kunt de stroomdraad dan direct aansluiten op de quick connector box. Nu je alles hebt verbonden is het tijd om de verlichting eerst even te testen voordat je deze daadwerkelijk gaat inbouwen. Je wilt namelijk niet dat je alle spots weer uit het plafond moet halen. Nu we zeker weten dat alle verlichting daadwerkelijk werkt, is het tijd om de inbouwspots in het plafond te bouwen. Je trekt de klemmen van de inbouwspot naar binnen net zo ver totdat deze door het gat passen. Wanneer je deze vervolgens los laat zal de spot zich automatisch aan het plafond vast klemmen. Zorg dat je de klemmen voorzichtig neer laat komen.
De installatie kan uiteraard uitgebreid worden met bijvoorbeeld een bewegingssensor, dimmer of een draadloze ontvanger met afstandsbediening. Daarnaast kun je de bewegingssensor ergens plaatsen waar bewegingen gedetecteerd kunnen worden. Voor inbouwspots adviseren wij een ingebouwde bewegingssensor. Wil je jouw inbouwspots kunnen bedienen met een afstandsbediening? Dan kun je de schakeling verrijken met een draadloze ontvanger. Deze plaats je net als de bewegingssensor tussen het stroompunt en de inbouwspots. De draadloze ontvanger kun je vervolgens gewoon bovenop het plafond plaatsen. Ben je inbouwspots in een vochtige ruimte aan het installeren? Plaats de draadloze ontvanger dan in een waterdichte lasdoos. Het inbouwen van een dimmer is ook zeer gemakkelijk. Als eerste zul je het afdekraam van de schakelaar of stopcontact moeten verwijderen. Nu de draden bloot liggen kun je de muurdimmer aansluiten op de stroomdraden uit de muur.
Vaak vind je een blauwe/zwarte draad en een bruine draad. De bruine draad is de Line (l) en de zwarte of blauwe draad de neutraal. Hoe je de draden precies moet bevestigen hangt af van het merk dimmer dat je hebt. Soms moet je de draden erin schroeven en soms kan dit door middel van klemmen. Nu alle draden bevestigd zijn kun je deze terug in de inbouwdoos plaatsen. Zorg dat je geen kabels breekt of scheurt tijdens het terugplaatsen ervan. Nu je alles hebt geïnstalleerd kun je de stroom weer veilig inschakelen. Dit is ook het moment dat we de dimmer gaan testen. Op veel dimmers vind je één of twee schroefjes met “min” en “max” erboven. Hiermee stel je het minimale bereik in van de dimmer. De verlichting gaat waarschijnlijk knipperen, maar dit is normaal. Draai het schroefje vervolgens weer rustig naar rechts, totdat de verlichting net niet meer knippert.
Een hotelschakeling creëer je door twee schakelaars direct achter elkaar in het circuit te plaatsen. De schakelaars zorgen ervoor dat de stroom door het circuit kan lopen of niet. Het installeren van inbouwspots is een onderwerp waar jullie veel vragen over hebben. Inbouwspots kun je niet altijd zomaar plaatsen. Of dat mogelijk is, hangt vooral af van het type plafond, de beschikbare inbouwdiepte, de aanwezigheid van stroompunten en de ruimte boven het plafond. In een verlaagd plafond of systeemplafond is plaatsing meestal eenvoudiger dan in een massief betonnen plafond. Ook moet je letten op de veiligheid: een spot moet goed aangesloten worden, voldoende warmte kwijt kunnen en geschikt zijn voor de ruimte waarin hij komt.
Ja, in veel gevallen kun je inbouwspots zelf vervangen, vooral als het gaat om een bestaande situatie waarbij je oude spots één-op-één vervangt door nieuwe. Het is dan wel belangrijk om vooraf de stroom uit te schakelen en te controleren of de nieuwe spot past qua zaagmaat, inbouwdiepte, spanning en aansluiting. Ook is het slim om te kijken of de spot dimbaar is als je huidige installatie met een dimmer werkt. Ja, maar meestal niet direct in een massief betonnen plafond zonder extra voorbereiding. Voor standaard inbouwspots is namelijk ruimte nodig boven het plafond om de spot en aansluiting weg te werken. In een betonnen plafond ontbreekt die ruimte vaak. Daarom wordt in zulke situaties meestal gekozen voor een verlaagd plafond, een koofconstructie of een alternatief zoals opbouwspots.
De plaats van spotjes bepaal je op basis van de vorm van de ruimte, de functie van het licht en de plekken waar je extra verlichting nodig hebt. In de basis wil je het licht gelijkmatig verdelen, zodat de ruimte goed verlicht is zonder donkere hoeken of storende schaduwen. Vaak wordt gekeken naar de afstand tussen de spots onderling en de afstand tot de muur. Daarnaast spelen praktische punten mee, zoals een werkblad in de keuken, een spiegel in de badkamer of een zithoek in de woonkamer. Er is geen vast aantal spotjes dat altijd klopt voor 4 meter, omdat dat afhangt van meerdere factoren. Denk aan de breedte van de ruimte, de hoogte van het plafond, de lichtopbrengst per spot en het doel van de verlichting. Voor functionele verlichting zijn vaak meer spots nodig dan voor alleen sfeerlicht. Ook maakt het verschil of je de spots in één lijn wilt plaatsen of over het hele plafond wilt verdelen.
- Welk alternatief het beste past, hangt af van de ruimte, de stijl van het interieur en het soort verlichting dat je zoekt.
- Opbouwspots zijn een logische keuze als er te weinig ruimte in het plafond is of als je niet wilt boren.
- Welk alternatief het beste past, hangt af van de ruimte en het soort verlichting dat je zoekt.
Niet altijd. Als je bestaande spots vervangt door vergelijkbare modellen met dezelfde aansluiting, dan is dat vaak zelf te doen voor iemand die zorgvuldig werkt. Wel is het belangrijk dat je veilig werkt en weet wat je doet. Zodra er nieuwe bedrading moet worden aangelegd, aansluitpunten moeten worden verplaatst of je twijfelt over de elektrische installatie, is het verstandig om een elektricien in te schakelen. Hoeveel het kost om spots in het plafond te plaatsen hangt af van het aantal spots, het type plafond, de gekozen armaturen en de hoeveelheid werk die nodig is. In een verlaagd plafond is installatie meestal eenvoudiger dan in een betonnen plafond of een situatie waar nog geen stroompunten aanwezig zijn. Ook maakt het uit of je de spots zelf plaatst of dit laat doen.
Het monteren van inbouwspots is meestal gemakkelijker dan het lijkt. Heb je net nieuwe inbouwspots gekocht en ben je van plan om ze zelf te gaan monteren? Inbouwspots kunnen doorgaans niet direct in een plafond van beton worden gemonteerd. Het is daarom noodzakelijk om eerst een verlaagd plafond aan te brengen. Ben je benieuwd hoe je zelf inbouwspots kunt monteren?
Stapsgewijze installatieoverzicht
- 1. Voordat je start met het monteren van inbouwspots is het belangrijk om eerst de stroom uit te schakelen.
- 2. De volgende stap is het bepalen van de locatie van de inbouwspotjes. Tussen de spots kun je meestal 40-50 centimeter aanhouden.
- 3. Om inbouwspots te kunnen monteren is het vaak noodzakelijk om gaten uit het plafond te zagen met een gatenzaag.
- 4. De volgende stap is het daadwerkelijk uitzagen van het gat in het plafond. Je kunt hiervoor het best een grote gatenboor gebruiken.
- 5. Natuurlijk moeten de inbouwspotjes op stroom worden aangesloten. Het is daarom belangrijk om een extra stopcontact weg te werken in het verlaagde plafond.
- 6. Als je 12V halogeenspots hebt, dan is het belangrijk om gebruik te maken van een LED transformator.
- 7. Het is nu tijd om de inbouwspots aan te sluiten op de transformator. Plaats vervolgens de inbouwspot in het gat. Hoe je dat precies moet doen staat vaak in de bijgeleverde handleiding beschreven.
- 8. Nu mag je de lampjes in de fitting van de inbouwspots gaan plaatsen. In de handleiding van de inbouwspotjes kun je lezen welke lampjes geschikt zijn voor jouw type inbouwspot. Als je de lampjes hebt geplaatst mag je de stroom weer inschakelen.
- 9. In de laatste stap controleer je of de inbouwspotjes naar wens werken. Je kunt ze eventueel aansluiten op een LED dimmer als de verlichting te sterk vindt en de LED lampen dimbaar zijn.
Ben jij op zoek naar verlichting met een minimalistische uitstraling en wil je graag de strakke afwerking van je plafond behouden? Dan is het een goed idee om inbouwspots te plaatsen. Inbouwspots nemen maar weinig ruimte in op het plafond, waardoor ze dus niet zo in het oog springen. De enige kanttekening bij inbouwspots is dat je ze alleen kunt plaatsen in een bestaand, verlaagd plafond. Je moet namelijk gaten in het plafond zagen, waar de inbouwspots ook echt in passen. Heb je die mogelijkheid niet, maar houd je wel van de uitstraling en sfeer van spots?
De eerste, belangrijke stap, is om de stroom uit te schakelen. In deze stap bepaal je waar je de spotjes wilt plaatsen en wat de afstand tussen de spots moet worden. Teken de gaten van de spots vervolgens op het plafond af. Houd hierbij bijvoorbeeld rekening met een afstand van 40 cm vanaf de muur en een afstand van 35 cm tussen de spots. Boor de gaten eerst voor met een boormachine. Boor vervolgens de gaten voor de inbouwspots met een gatenzaag. Doe dit 3 mm breder dan de aangegeven zaagmaat op de verpakking. Zorg ervoor dat je in het plafond een stroomvoorziening hebt en dat deze bij elk gat voor de spots aanwezig is. Gebruik hiervoor de 2-kabelige stroomdraad. Controleer voor je de spots bevestigt voor de zekerheid nog even of de stroom uitstaat met de spanningszoeker.
- Elk spotje heeft een kroonsteentje. Sluit de bruine en blauwe draden aan op het kroonsteentje. Die doe je door de draden in de gaten van het kroonsteentje te steken en aan te draaien met een schroevendraaier. Is de spot geaard? Dan moet je ook de aardedraad bevestigen aan het kroonsteentje of het spotje.
- Duw als je alle draden bevestigd hebt, de veren van de spot naar binnen en plaats de inbouwspot in het gat.
- Na het plaatsen van de inbouwspots doe je vervolgens de lampjes in de spots.
Tips van Hubo: Heb je een plafond van beton, maar wil je toch graag inbouwspots plaatsen? Breng dan een (gedeeltelijk) verlaagd plafond aan. Wist je dat er ook slimme inbouwspots en opbouwspots bestaan? Het merk Philips heeft bijvoorbeeld slimme spots van Philips Hue. Kom naar Hubo voor advies. Wil je graag zelf je inbouwspots gaan plaatsen in een bestaand plafond of wil je hiervoor een verlaagd plafond gaan aanbrengen, maar kun je hierbij nog wel wat advies van een specialist gebruiken? Kom dan naar een Hubo bij jou in de buurt. Ons vakteam staat voor je klaar.
Installeren van LED-inbouwspots: Loop je ergens vast tijdens de installatie van de led-inbouwspot? Installeren van Led-inbouwspots snel en eenvoudig. In deze post vind je het volgende: Aansluiten op lasklemmen, Installatiefilmpje, Verbind de kabels met lasklemmen. Bruin bij bruin, blauw bij blauw. IP-classificatie: Controleer of de spot de juiste IP-waarde heeft voor de toepassing. Zorg ervoor dat je de spots parallel aansluit, niet in serie. Gebruik 3-voudige lasklemmen om meerdere spots aan te sluiten en let op de dikte van het draad bij veel lampen. Worden de spots gedimd? Dat hangt af van hoe je de ruimte gebruikt. In een werkruimte heb je meer licht nodig dan in een gezellige zithoek. Kijk hieronder hoeveel lux je ongeveer nodig hebt per ruimte: woonkamer 150-300 lux, bad/slaapkamer 200-400 lux, hal/toilet 200-300 lux, kantoor/eetkamer 300-600 lux, keuken 500-1000 lux, overkapping/tuin 50-100 lux. Let daarnaast op het wattage en de lichtopbrengst (lumen) per spot. Hoe hoger het aantal lumen, hoe minder spots je nodig hebt. En wil je meer sfeer?
