Een indirect gestookte boiler haalt warmte niet rechtstreeks uit een eigen verbrandingsbron, maar ontvangt warmte van een externe bron zoals een cv-ketel of een warmtepomp. Dit maakt de boiler energiezuiniger en geschikt voor huishoudens met hoge warmwaterbehoefte. In dit artikel combineren we de kernpunten uit het draft met aanvullende uitleg om een zo volledig mogelijk beeld te geven van praktische installatie, werking en beveiligingen.
Waarom kiezen voor een indirect gestookte boiler?
Een indirect gestookte boiler verwarmt het tapwater via een warmtewisselaar in de boiler. Het warme cv-water circuleert door de spiraal(en) in de boiler en geeft daar warmte aan het drinkwater af. Het tapwater blijft gescheiden van het cv-water, wat de installatie veiliger en onderhoudsvriendelijker maakt. Een indirecte boiler is vooral handig bij een hoge warmwatervraag en wanneer je bestaande systemen wilt optimaliseren met een duurzame warmtebron zoals een warmtepomp of zonne-energie.
Belangrijke concepten en componenten
- Driewegklep voorkomt verstrengeling van terugstromend cv-water en drinkwater en regelt of warmte via de boiler of direct naar radiatoren gaat.
- Mengventiel (meestal ingesteld op 60°C) voorkomt condensatie en beperkt de uitgaande watertemperatuur om verbranding en legionella te voorkomen.
- Open verdeler zorgt ervoor dat de cv-kachel en cv-ketel onafhankelijk en tegelijkertijd kunnen functioneren; een extra transportpomp kan worden ingeschakeld via een aanlegthermostaat.
- Temperatuurbeveiliging en overdrukbeveiliging beschermen zowel boiler als ketel tegen oververhitting en te hoge druk.
- Voeding van de pomp en VO (Verwarmend Oppervlak) bepalen hoe efficiënt warmte kan worden overgedragen via de spiraal in de boiler.
- Zonneboiler en solar control systemen kunnen de boiler verder ondersteunen door warmte van zonnecollectoren te benutten; een solar controller stuurt pompactiviteit op basis van temperaturen.
Aansluitingen en installatiegerichte overwegingen

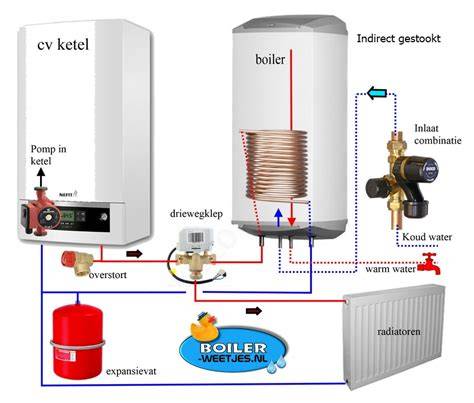

- Plaatsing van de boiler ten opzichte van de cv-ketel - bij voorkeur zo dicht mogelijk bij de ketel om warmteverliezen te beperken en onnodige druk- en temperatuurschommelingen te vermijden. Een compacte afstand voorkomt onnodige aan/uit-cycli van de cv-ketel.
- Punt van aanvoerwater en terugvoer - het aanvoeren van cv-water richting boiler moet zodanig zijn dat wanneer het water hoger is dan circa 5°C boven de boiler, warmte eerst door de bovenste spiraal gaat; indien de aanvoerwater temperatuur minder dan 5°C boven de boiler is, kan het doorstromen door de boiler beperkt worden.
- Aansluitingsvolgorde - doorgaans wordt de cv-houtkachel of ketel aangesloten via een open verdeler, waarna de extra pomp reageert op de aanlegthermostaat; dit voorkomt ongewenste menging en zorgt voor stabieler tapwater.
- Driewegklep configuratie - de klep moet correct worden ingesteld zodat bij vraag naar tapwater het cv-water door de spiraal van de boiler loopt; bij lagere warmtevraag kan de klep verschuiven zodat minder warmte door de boiler gaat of deze buiten werking blijft.
- Temperatuurregeling en veiligheid - stel het mengventiel in op 60°C, monteer de temperatuurbeveiliging en overdrukbeveiliging dicht bij de kachel, en zorg voor een correcte afvoer van eventuele overtollige druk naar het riool.
Bedrijfsevaluatie van verschillende systemen
Er zijn verschillende configuraties mogelijk, afhankelijk van het type ketel (combi, solo) en de aanwezigheid van een warmtepomp of pelletkachel. Als de ketelvermogen hoog is ten opzichte van de boiler, is een hogere warmte-overdracht mogelijk via de spiraal, zolang er voldoende VO is. Een modulair ketel die het vermogen aanpast aan de vraag kan goed samenwerken met een boiler met spiraal van 15 kW of meer, mits de boiler en ketel correct op elkaar zijn afgestemd.
Voor warmtepomp- of zonneboiler-systemen geldt dat de warmtepomp op zo laag mogelijke temperatuur moet werken voor optimaal rendement; dit beïnvloedt de gewenste aanvoer- en boilerspiraalsnelheden en vereist voldoende oppervlakte-overdracht in de boiler voor stabiel tapwater op 55-60°C afhankelijk van de situatie.

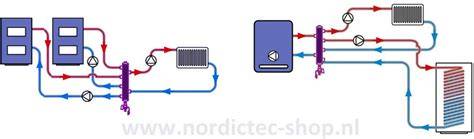

Open verdeler en pompregeling
Een open verdeler laat meerdere warmtebronnen (cv-ketel, cv-kachel) gelijktijdig en onafhankelijk werken. De pompschakeling (voorgeprogrammeerd) schakelt de pomp in afhankelijk van de temperatuur van de installatie, zodat de ketel bijwarmte toevoegt aan het systeem wanneer nodig. Bij uitsluitend cv-houtkachelbrand moet de extra pomp vaak uitstaan om menging te voorkomen.
Zonneboiler, solar station en zonnecollectoren
Een zonneboiler slaat warmte op in glycol die via de onderste warmtewisselaar van de boiler circuleert. De zonnecollectoren leveren warmte aan de glycol, waarna het solar station de doorstroomsnelheid automatisch aanpast op basis van de meetwaarden in boiler en collectoren. De bovenste warmtewisselaar kan eventueel voor extra warmtebron worden gebruikt.
Belangrijk bij zonne-energie is de juiste minimalisatie van warmteverlies en het voorkomen van terugstroom. Gebruik een terugslagklep en installeer de mengventiel na de cv-ketel om te voorkomen dat drinkwater te heet wordt. Een goede montage voorkomt legionellarisico's en helpt een constante watertemperatuur te behouden.
Onderhoud en beveiligingen
De koele beveiliging speelt een cruciale rol: bij 95°C in de CV-houtkachel opent de toevoerklep en laat koud water door het koelspiraal stromen richting de afvoer. Daarnaast is er een overdrukbeveiliging die bij meer dan 3 bar activeert. Het systeem vereist periodieke controle van afsluiters, koppelingen, en de werking van de spoelen en pompen.
Specifieke praktijkoverwegingen uit de draft
In het draft wordt onder andere besproken of een extra 3-weg klep tussen boiler en ketel nodig is, afhankelijk van de gewenste werkwijze voor warmtapwater en warmte-isolatie. Er wordt beschreven dat de warmwaterproductie via een indirect gestookte boiler meestal via een spiraal verloopt; de exacte configuratie (één of meerdere spiralen) kan variëren zonder dat dit afbreuk doet aan de werking, zolang de ketelvermogen en het VO gebied voldoende zijn.
Een veelgemaakte pitfall is de afstand tussen boiler en ketel: te lange lengtes kunnen leiden tot onnodig vroeg schakelen van de ketel en onnodige wachttijden bij warm tapwater. Kortere aansluitschema’s verbeteren comfort en besparen energie. Bij een zonneboiler + cv-keteloplossing kan een buffervat of extra warmwateropslag helpen om piekbelastingen op te vangen.
Belangrijke randvoorwaarden bij aanschaf en installatie
- Controleer of de warmtebron en boiler op elkaar zijn afgestemd in vermogen en temperatuurverschil.
- Plaats de boiler zo dicht mogelijk bij de warmtebron en zorg voor voldoende isolatie van leidingen.
- Gebruik een mengventiel en controleer de installatiehandleiding van de ketel voor specifieke P-indicatoren (zoals p34) die de ruststand of storingsstand van de driewegklep aangeven.
- Overweeg een buffervat als alternatief voor continue temperatuurregulering, vooral bij systemen met variabele warmtevraag of een terugkerende warmtepomp.
Samenvatting van uitgangspunten uit praktijkvoorbeelden
De indirect gestookte boiler werkt met warmte van elders (cv-ketel, houtkachel, warmtepomp). De juiste configuratie (driewegklep, mengventiel, pompschakeling en open verdeler) zorgt voor betrouwbare levering van warm tapwater, geringe verspilling en lange levensduur van het systeem. De exacte opstelling hangt af van het type ketel (solo, combi) en de aanwezigheid van aanvullende warmtebronnen zoals zonne-energie of een warmtepomp.
Hoe werkt een overdrukklep van een boiler?
Tussenbericht en mogelijke verbeteringen
Uit de voorbeelden blijkt dat het beter werkt wanneer de absorberende componenten (boiler, pomp, en verdeler) zodanig zijn geplaatst dat de retourtemperatuur van de ketel niet te veel daalt en de warmtevraag nauwkeurig kan worden gedekt. Een eenvoudige en goedkope oplossing kan zijn de installatie zo aan te passen dat de boiler dichter bij de ketel ligt en de pompregeling beter is afgestemd op de werkelijke vraag.
Vragen die vaak voorkomen
- Kan ik een extra 3-weg klep plaatsen tussen boiler en ketel en maakt dit veel verschil?
- Is een plug-and-play besturingsprint mogelijk of moeten er aanpassingen gebeuren?
- Hoe zorg ik voor constante watertemperatuur bij wisselende warmtevraag?
