Handleiding voor de Intex Zandfilterpomp Afvoer

Deze handleiding biedt gedetailleerde informatie en instructies voor het correct installeren, gebruiken, onderhouden en oplossen van problemen met de Intex SF90220RC-1 zandfilterpomp. De handleiding valt onder de categorie waterpompen en is door gebruikers gewaardeerd met een gemiddelde score van 9.1.

Installatie van de Waterpomp

Om de Intex SF90220RC-1 waterpomp correct te installeren, is het essentieel om de meegeleverde richtlijnen nauwkeurig te volgen. Dit garandeert een veilige en optimale prestatie van het apparaat.

Voorbereiding voor Gebruik: Ontluchten van de Pomp

Voordat de pomp in werking wordt gesteld, dient deze correct te worden ontlucht. Vul de pompkamer met water via de daarvoor bestemde ontluchtingspoort totdat deze volledig gevuld is. Dit proces zorgt ervoor dat de pomp efficiënt kan starten met het aanzuigen van water.

Werking en Gebruik van de Zandfilterpomp

De werking van een zandfilter in uw zwembad is vergelijkbaar met het natuurlijke filterproces van grondwater in de duinen. Het water sijpelt door het filtermedium, waardoor vuil, zoals algen, zand en ongedierte, wordt achtergehouden. Het gefilterde water wordt vervolgens teruggepompt in het zwembad via de inspuiters.

Het filtermedium in de zandfilter speelt een cruciale rol in de waterzuivering. De meest gangbare opties zijn:

• Filterzand: De meest gebruikte en betaalbare optie.
• Filterglas: Minder vatbaar voor bio-aanslag dan filterzand, vermijdt dat bacteriën zich vastzetten. Een duurzaam alternatief gemaakt van gerecycled glas.
• Filterparels: Bieden de meest effectieve filtratie en filteren de fijnste vervuiling, maar zijn ook de duurste optie.
• Filterbollen Aqualoon: Lichtgewicht materiaal dat de kleinste vuildeeltjes tot 1 micron kan absorberen. Vereisen vaker reiniging door de fijne filtratie.

De benodigde capaciteit van uw zandfilterinstallatie kan worden bepaald door de inhoud van uw zwembad te delen door 4 of 5, zodat het zwembadwater binnen 4 tot 5 uur gefilterd kan worden. Voor een zwembad van 8x3x1.5 meter is bijvoorbeeld een filterinstallatie met een capaciteit van 7-9 m³ per uur nodig.

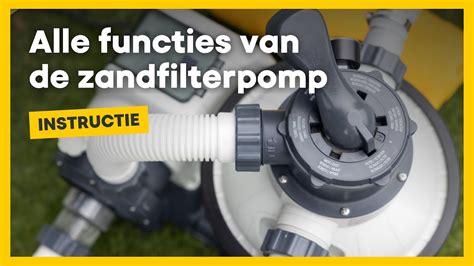

De Zeswegkraan: Bediening en Functies

Uw zandfilter wordt bediend met een zeswegkraan, die aan de zijkant (sidemount) of bovenkant (topmount) van het filter is bevestigd. Via de hendel van deze kraan kunt u het filtersysteem in verschillende standen zetten. Het is cruciaal om de zwembadpomp uit te schakelen bij het wisselen van standen om schade aan de klep te voorkomen.

De verschillende standen van de zeswegkraan zijn:

• Filter: De meest gebruikte stand tijdens het zwemseizoen. Het water wordt gefilterd en schoon teruggepompt in het zwembad.
• Backwash (Terugspoelen): Gebruikt wanneer het zandfilter vervuild is. De druk op de manometer is dan met 0,8 tot 1 bar gestegen ten opzichte van de normale bedrijfsdruk. In deze stand stroomt het water van onderen door het zandbed omhoog, waardoor vuil naar de afvoer wordt gespoeld. Dit kan ook gebruikt worden om overtollig water na een hevige regenbui af te voeren.
• Rinse (Naspoelen): Wordt gebruikt na de backwash-stand om het zand weer correct in het filter te laten bezinken en kleine vuildeeltjes weg te spoelen. Duurt ongeveer 30 seconden.
• Hercirculatie (Circulatie): Deze stand pompt het water rond zonder dat het door het filtermedium stroomt. Wordt soms gebruikt om producten snel met het zwembadwater te mengen, zoals bij een chloorschock.
• Waste (Afvoer): Gebruikt om het zwembad gedeeltelijk te legen. Het water gaat rechtstreeks naar het riool, zonder door het filtermedium te stromen.
• Close (Gesloten): Deze stand dient uitsluitend gebruikt te worden tijdens onderhoudswerkzaamheden aan de installatie, wanneer deze niet in gebruik is.
• Winterize (Winterklaar maken): De stand die gebruikt wordt om de filterinstallatie winterklaar te maken. Hiervoor opent u het aftappunt aan de onderzijde van het zandfilter en zet u de zeswegklep op 'winterize'.

Montage van het Zandfilter

Uw zandfilter is grotendeels voorgemonteerd. U dient zelf de volgende stappen te voltooien:

1. Plaats de filterbuizen in de standbuis middels de bajonetsluiting.
2. Plaats de meegeleverde centreermal (doorzichtig dun plastic) in de opening van het zandfilter.
3. Vul het zandfilter met het kwartszand tot ongeveer 4 cm onder de bovenste radius van het zandfilter.
4. Monteer de twee meegeleverde halve ringen om de klep en het zandfilter en schroef deze vast met de meegeleverde schroeven en moeren.

Aansluitingen van het Zandfilter

Het zandfilter heeft drie belangrijke aansluitingen:

1. De aansluiting waar de zwembadpomp wordt aangekoppeld.
2. De aansluiting die retour gaat naar de inspuiters van uw zwembad.
3. De aansluiting voor de afvoer van vuil water.

Onderhoud en Probleemoplossing

Reiniging en Onderhoud

Regelmatig schoonmaken en onderhoud zijn essentieel voor de levensduur van de Intex SF90220RC-1 waterpomp. Volg de schoonmaakprocedures zoals beschreven in de handleiding. Dit omvat doorgaans het demonteren van de pomp, het verwijderen van vuildeeltjes en het inspecteren van de waaier op schade.

Problemen Oplossen

Als de waterpomp niet werkt, controleer dan de volgende punten:

• Is de pomp correct aangesloten op een voedingsbron en voldoet deze aan de vereiste specificaties?
• Is de zekering gesprongen?
• Zijn er zichtbare verstoppingen in de inlaat of uitlaat van de pomp?

Na het in bedrijf stellen van de filterinstallatie, controleer alle leidingen en het zandfilter op lekkage. Indien lekkage wordt geconstateerd, kan dit meestal worden verholpen door de betreffende verbinding iets vaster te draaien.

Drukmeting en Veiligheid

Het is aan te raden de bedrijfsdruk van uw installatie te controleren en deze op te schrijven op een kaartje dat aan uw zandfilter wordt bevestigd. Uw zandfilter mag nooit een hogere druk bevatten dan 3,5 bar. Een druk die 0,8-1 bar is gestegen ten opzichte van de normale bedrijfsdruk duidt op de noodzaak voor een backwash-cyclus.

Energieverbruik Berekenen

Om het stroomverbruik van de waterpomp te bepalen, vermenigvuldigt u de nominale spanning van de pomp met de nominale stroomsterkte. Dit resultaat geeft het stroomverbruik in Watt (W), wat kan worden gebruikt voor diverse berekeningen en energie-efficiëntie-overwegingen.

Beschikbaarheid van de Handleiding

De handleiding van de Intex SF90220RC-1 is beschikbaar in het Nederlands.
