Een systeemplafond, oorspronkelijk ontworpen als een verlaagd plafond, bestaat uit een roosterwerk, doorgaans van aluminium, waarop plafondplaten van specifieke standaardafmetingen worden geplaatst. Deze plafondplaten rusten los op het rooster en kunnen eenvoudig omhoog geduwd, verwijderd en opnieuw geplaatst worden. Het materiaal van de plafondplaten is veelal samengesteld uit kalk of steenwol. De roosters vormen doorgaans een patroon van vierkanten, maar ook langwerpige banen zijn mogelijk. Het rooster wordt met plafondhangers aan het oorspronkelijke bouwplafond bevestigd. De uitsteeksels aan de onderzijde van de plafondhanger dienen als dragers voor de plafondplaten. In systeemplafonds worden vaak openingen voor verlichting en soms voor luchtverversing geïntegreerd.
Systeemplafonds worden veelvuldig toegepast in kantoren, scholen en de horecasector. De toepassing van een verlaagd plafond biedt diverse voordelen:
Voordelen van Systeemplafonds
- Efficiënt gebruik van ruimte: Leidingschachten en andere technische installaties hoeven niet in de (betonnen) vloer te worden uitgespaard, wat resulteert in constructieve en planmatige voordelen en een vermindering van faalkosten.
- Flexibiliteit: Het veranderen van leidingen is eenvoudig te realiseren, wat bijdraagt aan flexibel of veranderd ruimtegebruik, open bouwen en toekomstbestendig bouwen.
- Esthetische afwerking: Het plenum (de ruimte tussen het bouwplafond en het systeemplafond) wordt gebruikt voor buizen en leidingen, wat zorgt voor een strakke afwerking van het plafond en camouflage van kabels en technische kokers.
- Toegankelijkheid: Installaties in het plenum zijn gemakkelijk bereikbaar zonder het plafond te beschadigen.
- Akoestische isolatie: Systeemplafonds fungeren als akoestische buffer, zowel tegen nagalm binnen de ruimte als tegen geluidsoverdracht van boven- of onderliggende verdiepingen.
- Thermische isolatie: Verbetering van de thermische isolatie van de ruimte.
- Comfort en Energiebesparing: Het verlagen van een te hoog plafond kan de ruimte gezelliger maken en warmteverlies verminderen.
- Verbergen van imperfecties: Een beschadigd plafond (gaten, deuken, scheuren, lekkagevlekken, schimmelrestanten, slechte reparaties, golvend plafond) kan effectief worden verborgen.
- Aanpassing aan bestaande plafonds: Verschillende typen oude plafonds (polystyreenplaten, schrootjes, cassettes, lelijk stucwerk) kunnen worden weggewerkt.
- Ventilatie: Soms wordt het gebruikt voor ventilatie tussen verschillende kamers.
- Integratie van voorzieningen: Mogelijkheid tot inbouw van verlichting, audio en andere apparatuur.
- Architectonische effecten: Creëren van visuele dynamiek door delen van het plafond lager of hoger te plaatsen.
- Verfraaiing: Het geven van extra allure en "oempf" aan een bestaand plafond, bijvoorbeeld door speciale verlichting of prints.
- Bescherming van waardevolle plafonds: Een waardevol of oud plafond kan worden beschermd, waarbij de bevestiging van het systeemplafond zorgvuldig moet gebeuren om het originele plafond niet te beschadigen.
- Brandwerendheid: Bij brand mag de verspreiding van vuur en rook minimaal zijn. Belangrijk is hierbij de brandklasse (minimaal A2 s1 d0), waarbij sommige modellen niet aan deze eis voldoen.
Nadelen van Systeemplafonds
Hoewel systeemplafonds veel voordelen bieden, zijn er ook enkele nadelen:
- Vereiste plafondhoogte: De verlaging van het plafond vereist voldoende resterende hoogte in de ruimte.
- Geluidsisolatie van afvoeren: Wanneer afvoeren van sanitaire voorzieningen in het plenum komen, is extra geluidsisolatie van deze afvoeren noodzakelijk.
Bepaling van de Plafondhoogte
De benodigde hoogte van het plenum, en daarmee de mate van plafondverlaging, is afhankelijk van diverse factoren:
- Ruimtehoogte: De oorspronkelijke hoogte van de ruimte, waarbij algemene richtlijnen gelden van minimaal 2,60 m bij nieuwbouw en 2,10 m bij bestaande bouw.
- Installaties: De afmetingen van leidingen, buizen, afvoeren en andere installaties die in het plenum moeten worden geplaatst.
- Isolatiemateriaal: De dikte van eventueel toe te passen thermische en/of akoestische isolatie.
- Plafondplaten: De dikte van de plafondplaten zelf.
Soorten Plafondplaten
Er is een breed scala aan plafondplaten beschikbaar, elk met specifieke eigenschappen en esthetische kenmerken:
- Ruw: De klassieke variant met een zichtbare textuur.
- Mat glad: Een strakke, egale afwerking.
- Decoratief: Platen met prints van bamboe, hout of andere motieven.
- Kleur: Meestal witachtig, maar verkrijgbaar in diverse kleuren, inclusief zwart.
- Brandwerend: Speciaal ontworpen platen voor verhoogde brandwerendheid, in combinatie met het bouwplafond.
- Akoestisch: Platen met specifieke geluidsabsorberende eigenschappen (bijv. OWA Sandila, Rockfon Krios, Armstrong Ultima dB) om nagalm of doorgangsgeluid te reduceren.
- Geperforeerd: Voor een nog betere akoestiek door verhoogde geluidsabsorptie.
- Afwasbaar: Vaak gipsvinyl, geschikt voor ruimtes die regelmatig gereinigd moeten worden.
- "Medicare": Voldoen aan strenge eisen op het gebied van hygiëne, reiniging en desinfectie.
- "Honingraat"-systeem: Een systeem van OWA dat lijkt op een diepliggend cassetteplafond.
- "Creaprint": Platen van OWA die bedrukt kunnen worden met eigen ontwerpen en motieven.
Standaardmaten voor plafondplaten zijn 600x600 mm en 600x1200 mm, met uiterste maten variërend van 300 mm tot 2400 mm. De dikte van de platen ligt doorgaans tussen de 12 en 24 mm.
De meeste plafondplaten kunnen worden onderverdeeld in:
- Hardmineraal: Materialen zoals die van Armstrong en OWA.
- Zachtmineraal: Materialen zoals die van Rockfon, Ecophon en Armstrong, vaak op basis van steenwol. OWA-platen zijn hardmineralen samengesteld uit zand, kalk en gerecycled glas.

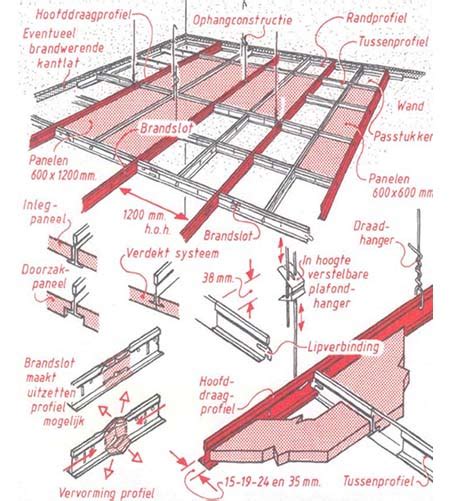

Plafondplaten en Roosterbevestiging
Er zijn verschillende methoden voor de bevestiging van plafondplaten op het rooster:
- Opleg of inleg: De plafondplaten rusten over de volledige dikte op de uitsteeksels van de plafondhangers. Het rooster is hierbij duidelijk zichtbaar.
- Doorzak-methode: De uitsteeksels van de plafondhanger bevinden zich ongeveer halverwege de dikte van de plafondplaten, waardoor het rooster minder opvalt.
- Dun rooster: Een methode waarbij een dunner rooster wordt gebruikt om de zichtbaarheid te minimaliseren.
- Verdekte methode: Het rooster is volledig onzichtbaar doordat de plafondplaten doorlopen tot onder de dragers. Dit resulteert in een vrijwel naadloos plafond, hoewel er een smalle opening tussen de platen zichtbaar kan zijn, vooral bij platen met een velling.
- Monolithisch/Stucsysteem: Voor een volledig naadloos resultaat kan het systeemplafond na installatie worden gepleisterd of gespoten. Dit maakt de installaties in het plenum echter onbereikbaar zonder het plafond te beschadigen.
Andere Systeemplafonds: Plafondeilanden en Baffles
In situaties waar een volledig verlaagd plafond niet mogelijk is, bijvoorbeeld bij betonkernactivering die de warmteoverdracht beïnvloedt, kunnen plafondeilanden of baffles worden toegepast. Een plafondeiland is een losse, horizontale plaat die akoestiek bevordert zonder het bouwplafond af te sluiten. Baffles zijn naar beneden hangende schotten, cilinders of kubussen die eveneens de akoestiek verbeteren zonder het plafond te sluiten.
Extra Opties en Integraties
Systeemplafonds bieden diverse mogelijkheden voor integratie en verbetering:
- Geluidsisolatie: Barrièreschotten (bijv. Rockfon Soundstop) kunnen worden geplaatst tussen het systeemplafond en het bouwplafond om geluidsoverdracht tussen ruimtes te minimaliseren.
- Verlichting: Fraaie integratie van verlichtingsarmaturen (bijv. Ecophon Lighting) is mogelijk.
- Wanddecoratie: Combinatie met wanddecoratie kan speciale visuele effecten creëren (bijv. Ecophon Texona).
- Randafwerking: Een smallere randplaat aan de muur, eventueel in een contrasterende kleur, kan de uitstraling versterken (bijv. Ecophon Frieze).
- Verlichte Koof: Een koof met verlichting, gemaakt van hetzelfde materiaal als de plafondplaat, biedt een esthetische oplossing (bijv. Ecophon).
- Fotoplafond: Mogelijkheid tot het integreren van fotoprints in het grid van een standaard systeemplafond (bijv. OWA creaprint of OpenCeilings).
Systeemplafonds en Akoestiek
Het plafond is een cruciaal element voor het optimaliseren van de akoestiek in een ruimte, aangezien het het grootste vrije oppervlak beslaat. Veel akoestische minerale plafondpanelen hebben een geluidsabsorptiewaarde van alpha-w = 1,00, wat betekent dat ze 100% van het geluid absorberen. Door het gebruik van dergelijke panelen, vaak met een absorptievermogen van meer dan 80% over het frequentiegebied van 250 tot 4.000 Hz, kan de galm aanzienlijk worden gereduceerd. Dit leidt tot:
- Een acceptabel geluidsniveau.
- Voorkoming van desoriëntatie.
- Onverstoorde communicatie, wat de veiligheid ten goede komt door de verstaanbaarheid van waarschuwingssignalen.
- Verbeterde concentratie, wat resulteert in minder vermoeidheid en hogere prestaties.
De Rijksgebouwendienst hanteert als richtlijn een nagalmtijd van minder dan 0,8 seconden.
Toepassing in Keukens: Verlaagde Plafonds en Koven
Bij het realiseren van een verlaagd plafond of een koof in een nieuwe keuken, met name rondom een afzuigkap, zijn er enkele overwegingen:
- Materiaal: Hoewel een structuur van MDF of gelaste constructie mogelijk is voor de afzuigkapondersteuning, kan een volledig systeemplafond (bijvoorbeeld van Plagyp) worden gebruikt zonder de noodzaak van houten latten.
- Afzuigkapintegratie: Om te voorkomen dat de afzuigkap wordt 'ingestuct', kan ruimte worden gelaten tussen de horizontale plaat en de overstekende rand van de afzuigkap.
- Afwerking: Een alternatief voor stucwerk is het maken van de koof uit hout en deze te lakken. Het is raadzaam de koof demontabel te maken voor onderhoud en reparatie aan de afzuigkap, om sloopwerk te voorkomen.
- Hoeken: De manier waarop de hoeken worden gemaakt (horizontale plaat op de kopse kant van de verticale plaat, of andersom) hangt af van de gewenste esthetiek en de constructiemethode.
