Inleiding tot Autobedrading
Moderne voertuigen zijn uitgerust met een uitgebreid elektronisch systeem, bestaande uit tientallen ECU's (Electronic Control Units) die elk verantwoordelijk zijn voor specifieke functies. Deze ECU's en actuatoren ontvangen hun voeding rechtstreeks vanuit de zekeringenkast via voedingsdraden (plus). De ECU's verwerken informatie van sensoren via signaaldraden. Een voorbeeld hiervan is de portierschakelaar die, afhankelijk van de toestand van de deur, 12V of 0V aangeeft. In de motorruimte stuurt een koelvloeistoftemperatuursensor eveneens een signaal (bijvoorbeeld 2,5V bij 20°C en 0,5V bij 90°C) naar de ECU. De ECU gebruikt deze informatie om actuatoren aan te sturen, waarbij stroom wordt geleverd aan passieve actuatoren zoals injectoren, een spanningssignaal wordt gestuurd naar actieve actuatoren zoals COP-bobines, of een digitaal bericht wordt verzonden naar intelligente actuatoren zoals ruitenwissermotoren.
Elke ECU en actuator is verbonden met een massapunt op de carrosserie of het chassis van het voertuig via één of meerdere massadraden. De verzameling van alle plus-, massa-, signaal- en communicatiedraden tussen de diverse componenten vormt een complexe kabelboom. Fabrikanten bundelen deze draden zoveel mogelijk om ze door het voertuig te leiden.
De kabelboom is vaak ingewikkeld met tape om de bedrading bij elkaar te houden. De kleuren van de draden zijn soms nog zichtbaar tussen de tape, wat monteurs helpt bij het opsporen van storingen. Een kabelboom kent vele aftakkingen en loopt van de motorruimte naar de kofferbak, van de ene naar de andere portier, en onder het dashboard door.
Beschadigingen en Reparatie van Draden
In een kabelboom kan een draad beschadigd raken. Veelvuldig buigen, bijvoorbeeld bij een portierscharnier of achterklep, of schuren tegen andere onderdelen kan leiden tot beschadiging van de isolatie. In veel gevallen kunnen dergelijke beschadigingen worden gerepareerd door het beschadigde deel te verwijderen, een nieuw stuk draad ertussen te solderen en de verbinding af te dichten met krimpkousjes. Wanneer er echter sprake is van kortsluiting en doorgebrande draden, wordt de reparatie complexer.
Draaddiktes en Hun Belang
In auto's worden diverse draaddiktes gebruikt, afhankelijk van de toepassing. In de motorruimte vinden we dunne draden voor sensoren en dikkere draden voor actuatoren. Een zwarte massadraad van de accu kan bijvoorbeeld 25,0 mm² dik zijn, terwijl de B+-aansluiting op de dynamo een zwarte draad van 16,0 mm² kan hebben. Regelapparaten daarentegen maken gebruik van aanzienlijk dunnere draden, variërend van 0,35 tot 0,5 mm².
De keuze voor een specifieke draaddikte is gerelateerd aan de maximale stroomsterkte, de lengte van de draad en de soortelijke weerstand van het materiaal. Een dikkere draad kan hogere stroomsterktes aan, terwijl een langere draad een hogere weerstand heeft. Lange draden worden daarom vaak dikker uitgevoerd om spanningsverlies en temperatuurstijging te minimaliseren.

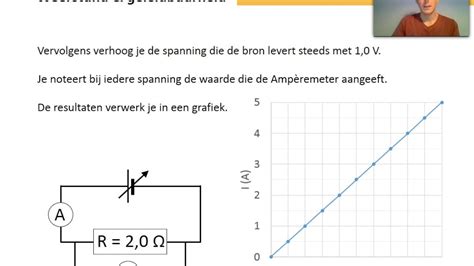

De Invloed van Weerstand op Spanningsverlies
De weerstand van een draad heeft een significante invloed op het spanningsverlies, waarbij de stroomsterkte een cruciale rol speelt. Laten we dit illustreren met twee berekeningen, waarbij de draadweerstand in beide gevallen 0,1 Ω bedraagt:
- 21 Watt Lamp: De stroomsterkte wordt berekend met de vermogenswet (vermogen gedeeld door spanning): 21W / 12V ≈ 1,75A. Het spanningsverlies over de draad is dan 1,75A * 0,1Ω = 0,18V. De lamp brandt dan op (12V - 0,18V) = 11,82V, wat acceptabel is.
- Startmotor: Bij een weerstand van 0,1 Ω en de hoge stroomsterkte die een startmotor trekt, kan het spanningsverlies oplopen tot 9V. Hierdoor blijft er slechts 3V over voor de startmotor, wat onvoldoende is om deze te laten functioneren.
Soortelijke Weerstand van de Draad
Elke draad bezit een ohmse weerstand, die afhankelijk is van het materiaal, de afmetingen (lengte en diameter) en de temperatuur. Dit wordt beschreven door de formule:
R = (ρ * l) / A
Waarbij:
- R = weerstand van de draad in ohm [Ω]
- l = lengte van de draad in meters [m]
- ρ (rho) = soortelijke weerstand van de draad in ohmmeter [Ωm]
- A = doorsnedeoppervlakte van de draad in vierkante meters [m²]
De formule toont aan dat de weerstand toeneemt met de lengte (l) en afneemt met de doorsnede (A). De soortelijke weerstand wordt vaak uitgedrukt in micro-ohm-meter (μΩm) vanwege de kleine getalwaarden.
Stekkerverbindingen in Voertuigen
In auto's worden draden via stekkerverbindingen aangesloten op sensoren, actuatoren of regeleenheden. Ook in kabelbomen kunnen stekkers zitten om twee delen met elkaar te verbinden. Een schema van een Ford Fiesta toont bijvoorbeeld de aansluitingen van de luchtmassameter (B31, sensor) en een magneetklep voor het koolfiltersysteem (Y34, actuator), beide verbonden met de motorregeleenheid.
De luchtmassameter heeft een 5-polige stekker met vier gebruikte posities, terwijl de magneetklep een 2-polige stekker heeft. De nummers op de stekkers in het schema komen overeen met de markeringen op de fysieke stekkers, wat helpt bij het identificeren van draadkleuren en functies (plus, massa, signaal, etc.).
Draadreparatie: Krimpen en Strippen
Bij draadreparaties kan het nodig zijn om een nieuwe stekker op de draad te krimpen met behulp van een kabelmontang (krimptang). Dit gereedschap zorgt met minimale kracht voor een groot moment op het kabelschoentje of metalen stekkertje. Vaak is er een vasthoudmechanisme aanwezig dat de tang laat "vastklikken" tijdens het krimpen.
Het proces omvat:
- Bepalen van de lengte: Meet de benodigde lengte van de draad en knip deze af.

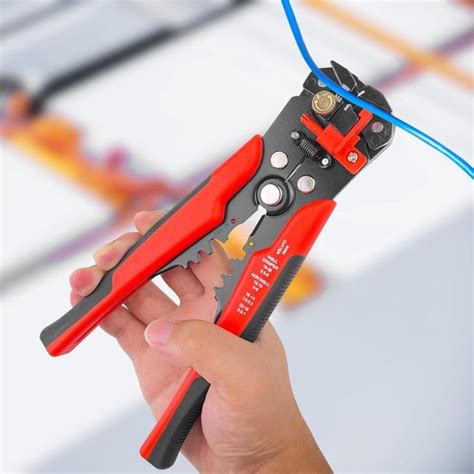

- Strippen van isolatie: Gebruik een striptang om de isolatie van de uiteinden te verwijderen. De striptang kan worden ingesteld op de gewenste strip-lengte (bijvoorbeeld 2 mm).
- Monteren van stekkers: Na het strippen kunnen kabelschoentjes (geïsoleerd of ongeïsoleerd) of metalen stekkertjes aan de gestripte draden worden gekrompen.
Veelvoorkomende Fouten bij het Krimpen
Bij het vastknijpen van kabelschoentjes kunnen fouten optreden:
- Fout 1: De isolatie is te ver gestript, waardoor een te groot deel van de koperdraad blootligt.
- Fout 2: Niet al het koperdraad is in het kabelschoentje gekrompen, wat leidt tot een slechte verbinding.
- Fout 3: De isolatie is te kort gestript en is in het dikkere deel van het kabelschoentje geknepen, waardoor het schoentje niet volledig dicht kan worden gekrompen.
Als een draad per ongeluk in de verkeerde positie in een stekker is geklikt, kan deze met een fittingschroevendraaier of stekkertrekker voorzichtig worden verwijderd door het weerhaakje te verbuigen.
Stekkers Ontgrendelen en Verwijderen
Om een metalen connector uit een kunststof stekkerbehuizing te verwijderen, is speciaal gereedschap nodig, zoals een stekkertrekker. Dit gereedschap buigt de weerhaakjes aan de metalen connector, waardoor de draad uit de stekker kan worden getrokken. Hiervoor moet eerst de vergrendeling in de stekker (vaak een paars kunststof deel) worden verwijderd, die voorkomt dat de draad onbedoeld loskomt.
Autoradio Inbouwen: Een Stap-voor-Stap Gids
Het inbouwen van een nieuwe autoradio kan complex lijken, maar met de juiste voorbereiding en gereedschappen is het goed te doen. Hieronder volgt een overzicht van benodigdheden, voorbereidingen en installatiestappen.
Benodigdheden en Voorbereidingen
- Schroevendraaier (plat en kruiskop)
- Draadstripper
- Elektrische tape
- Kabelconnectoren of soldeerapparaat
- Ontgrendelsleutels (voor het verwijderen van de oude radio)
- Inbouwframe (indien nodig)
- Verloopstekker (indien nodig)
- Multimeter
- Zaklamp
Gebruiksaanwijzing en Veiligheid
Raadpleeg altijd de handleidingen van zowel de auto als de autoradio voor specifieke informatie over bedrading, aansluitingen en compatibiliteit. Het loskoppelen van de minpool van de accu is essentieel om kortsluiting en elektrische schokken te voorkomen.
Oude Radio Verwijderen
Om ruimte te maken voor de nieuwe radio, moeten de oude radio en de bijbehorende bekabeling worden losgekoppeld. Dit omvat het verwijderen van de omlijsting en schroeven, waarna de radio eruit getrokken kan worden.
Bedrading Aansluiten: De ISO-stekker
De ISO-stekker is de standaard voor autoradioaansluitingen en maakt het relatief eenvoudig om een aftermarket-radio aan te sluiten op de bestaande bedrading van de auto. Deze stekkers, vaak gecombineerd in een zwarte en bruine behuizing, bevatten aansluitingen voor stroom, massa, speakers en antennes.
Autoradio Aansluiten met ISO-stekker
Indien de auto is uitgerust met een ISO-stekker, kan een nieuwe radio vaak direct worden aangesloten (plug & play). Bij radio's van andere merken is er meestal een verloopkabel bijgeleverd. Let op:
- Bij sommige auto's zijn de constante stroomdraad (geheugen) en de geschakelde stroomdraad (contactslot) omgewisseld, wat ertoe kan leiden dat de radio instellingen verliest.
- Sommige systemen hebben aparte aansluitingen voor stuurwielbediening of antenneversterkers.
Controleer altijd het autoradio ISO-stekker schema in de handleidingen van zowel de radio als de auto. Sluit de bedrading aan met een verloopkabel of verbind de kabels handmatig, waarbij de luidsprekers in fase worden aangesloten (plus op plus, min op min).
Autoradio Aanpassen Zonder ISO-stekker
Niet elke auto heeft standaard een ISO-aansluiting. Oudere modellen of specifieke merken kunnen eigen stekkersystemen hebben. In dat geval is het aan te raden een verloopkabel te gebruiken om de originele bedrading intact te houden. Zelf een ISO-connector monteren kan, mits de functie van elke draad bekend is. Gebruik hiervoor een schema of een multimeter. Bij twijfel is professionele hulp aan te raden.
Autoradio Aansluiten Zonder ISO-stekker
Als de auto geen ISO-stekker heeft en er niet in de bedrading geknipt wil worden, gebruik dan een kant-en-klaar verloopstuk. Zorg voor degelijke verbindingen, zekeringbeveiliging en een stevige massaverbinding. Indien een geschakelde plusdraad ontbreekt, kan deze vanaf het contactslot worden getrokken of via een geschakelde zekering worden aangesloten.
Moderne Auto's en CAN-bus Systemen
Moderne auto's maken vaak gebruik van CAN-bus systemen die digitaal communiceren en functies zoals verlichting of radio-uitschakeling regelen. Standaard ISO-stekkers zijn dan niet meer voldoende. Systemen zoals Quadlock (Volkswagen, Audi, BMW) of Mini ISO (Opel, Renault) vereisen speciale CAN-bus interfaces die digitale signalen omzetten naar analoge signalen voor aftermarket radio's. Het volledig verwijderen van de originele radio in auto's met CAN-bus kan leiden tot foutmeldingen of andere storingen in het boordsysteem.
Alternatieven als ISO Niet Werkt
Voor radio's zonder ISO-stekker (oudere modellen, radio's met losse draden) zijn er alternatieven. Bij auto's met CAN-bus is een speciale interface nodig. Het verwijderen van de originele radio kan problemen veroorzaken in het boordsysteem.
Subwoofer Aansluiten
Het toevoegen van een subwoofer kan de geluidskwaliteit van het audiosysteem aanzienlijk verbeteren. Er zijn twee hoofdmogelijkheden:
Aansluiten met een RCA-kabel (Aftermarket Radio)
- Zoek de RCA-uitgangen (vaak gelabeld 'Subwoofer' of 'Sub Out') achter op de radio.
- Gebruik een RCA-kabel om deze uitgangen te verbinden met de RCA-ingangen op de versterker. Let op kleurcodering (rood op rood, wit op wit).
- Stel de versterker in voor optimale prestaties (gain, crossover-instellingen).
Aansluiten met High-Level Input (Originele/OEM Radio)
- Trek signalen van de OEM-radio via de bestaande luidsprekerkabels.
- Sluit deze kabels aan op de high-level inputs van de versterker, die de signalen omzet naar lijnniveau.
- Pas de instellingen van de versterker aan voor de beste geluidskwaliteit.
OEM-Versterkt Systeem
Bij auto's met een origineel versterkt audiosysteem is een High Power High Low Converter (bijv. Connection SLI2.2) nodig om het signaal van de OEM-versterker om te zetten naar een bruikbaar signaal voor de subwooferversterker.
12V Stroomvoorziening voor Actieve Subwoofers
Een actieve subwoofer vereist een stabiele 12V stroomvoorziening:
- Trek een stroomkabel direct van de positieve (+) pool van de accu naar de versterker, met een zekering dicht bij de accu.
- Zorg voor een solide aardverbinding aan een schoon, metalen deel van het chassis.
- Bij RCA-aansluitingen is een 12V+ remote kabel nodig om de versterker synchroon met de radio te schakelen. Bij high-level input is dit niet altijd noodzakelijk.
Veelvoorkomende Problemen en Oplossingen bij Radio-inbouw
- Niet-Functionerende Knoppen: Controleer de bedrading van de stuurwielbediening. Mogelijk is een speciale adapter nodig.
- Verkeerde Formaat Aansluitingen: Gebruik ISO-adapters of een nieuwe kabelset voor compatibiliteit.
- Slechte Ontvangst: Controleer de antenneaansluiting en -kabel. Een antenneversterker kan helpen bij slecht bereik.
- Geen Stroomvoorziening: Controleer de zekeringen en de correcte aansluiting op de accudraad. Test indien nodig de sigarettenaansteker.
Extra Tips en Aandachtspunten
- Zorg altijd voor degelijke verbindingen, zekeringbeveiliging en een stevige massaverbinding.
- Een zoemend geluid (van de dynamo) in de speakers of het verliezen van radiozenders bij contact-uit duidt op verwisselde rode en gele draden.
Veelgestelde Vragen
- Moet ik de accu loskoppelen? Ja, altijd de minpool loskoppelen om kortsluiting te voorkomen.
- Is de installatie moeilijk? Afhankelijk van de auto en radio; eenvoudige vervangingen zijn makkelijk, complexere systemen kunnen professionele hulp vereisen.
- Blijven mijn speakers werken? Ja, bestaande luidsprekers kunnen meestal worden gebruikt.
Radio Inbouwframe, Aansluitkabel en Antenne Adapter
Voor een succesvolle inbouw zijn vaak aanvullende accessoires nodig:
- Inbouwframe: Vervangt het standaard radio-deel van het dashboard om een 1-DIN of 2-DIN radio te monteren. Dit frame is specifiek voor een bepaald automerk, -type en bouwjaar.
- Radio Aansluitkabel: Verbindt de originele autoelektronica met de standaard ISO-stekkers van de autoradio, zodat de bestaande bedrading naar de speakers wordt gebruikt.
- Antenne Adapter: Converteert de autospecifieke antenneaansluiting naar een standaard formaat voor de nieuwe radio. Sommige adapters bevatten een versterker.
Stuurwielbedieningsinterface
Om de radiofuncties (volume, zenderkeuze) via het stuur te bedienen, is een stuurwielbedieningsinterface nodig. Deze vertaalt de signalen van het autofabricaat naar een protocol dat de nieuwe radio begrijpt. Vaak is hiervoor ook een merk-specifieke leadkabel nodig die de interface met de radio verbindt. De autoradio moet wel stuurbediening ondersteunen.
Samenvatting
Het inbouwen van een autoradio vereist meer dan alleen de radio zelf; de aanvullende producten kunnen aanzienlijk duurder zijn. Het correct verbinden van draden is een fundamentele vaardigheid in elektronica. Gebruik de juiste gereedschappen zoals draadstrippers en krimptangen, en volg de bedradingsschema's nauwkeurig. Zorg voor goede isolatie van verbindingen met krimpkous of tape. Bij twijfel of complexe systemen, zoals CAN-bus, is professionele installatie aan te raden.
