Isolatie en installatie van zwaluwstaartplaten onder een betonvloer: werkwijze en overwegingen

Deze gids combineert de thema’s uit de aangeleverde tekst over zwaluwstaartplaten (Lewisplaten), isolatie tussen balken, vloerconstructies met beton en vloerverwarming. Het doel is een zo volledig mogelijke beschrijving te geven van acties, materialen, afmetingen en aandachtspunten voor een kwalitatieve en geluidsvriendelijke vloeropbouw.

Waarom zwaluwstaartplaten en welke richting kies je?

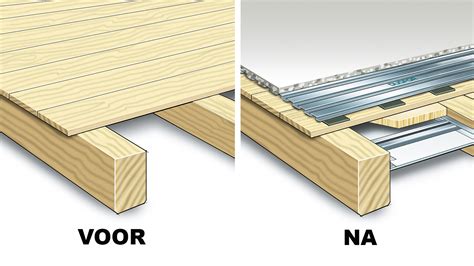

De zwaluwstaartplaten liggen op de balklaag en dienen als bekisting voor het morteldek. Ze dienen haaks op de balklaag gelegd te worden en moeten altijd overlappen hebben aan zowel lange zijden als kopse kanten. De platestrengen worden haaks op de balk geplaatst en de wand- en vloerafwerkingen vereisen voldoende vrije ruimte rondom het opgaande werk.

• Leg zwaluwstaartplaten haaks op de houten balklaag.
• Begin met een rij platen waarbij de eerste plaat met de blauwe opdruk naar beneden ligt; in de volgende rij begin je met een plaat met de opdruk naar boven. Herhaal in halfsteensverband indien gewenst.
• Houd circa 10 mm ruimte tussen vloer en wand, en gebruik randstroken van steenwol of andere isolerende randstroken.
• Overlaps: lange zijden overlappen door de onder- en bovenflenzen tot aan het eerste profiel; kopse kanten overlappen door 50-100 mm in elkaar te klikken.

Draagkracht en constructie: balklaag, isolatie en mortel

Belangrijk is de controle van de onderliggende balklaag op sterkte en stijfheid. De balken moeten voldoende draagkracht hebben om de gecombineerde belasting van zwaluwstaartplaten, mortel en afwerking te dragen. Overweeg indien nodig tijdelijke stempels of extra versteviging onder de balklaag om doorbuiging tijdens giet- en droogprocessen te voorkomen.

• Balkenhoogte en hart-op-hartafstand bepalen de benodigde vloerdikte en mortelmassa.
• Voor geluidsisolatie en massa kan een mortellaag van 35-50 mm (afhankelijk van overspanning en uitvoeringsregel) toegepast worden als de constructie dit toelaat.
• Onder de zwaluwstaartplaat komt de vloerverwarming: leidingen moeten haaks op de bovenflens gemonteerd worden en zo weinig mogelijk kruisen met bordonnements.

Isolatie tussen balken en onder de Lewis-platen

Isolatie is cruciaal voor warmteverlies en geluid. Er zijn uiteenlopende opties met verschillende Rd-waardes en diktes. De keuze hangt af van de gewensteRd-waarde, het type vloeropbouw (met of zonder vloerverwarming) en het gewicht dat de constructie mag dragen.

• PIR/PUR platen tussen balken: doorgaans 8-12 cm dik, Rd circa 4,2; bieden goede warmte-isolatie en gewichtsefficiëntie.
• Isolatiefolie: biedt beperkt isolerend effect bij dunne diktes; meestal minder geschikt als hoofdisolatie tussen balken.
• Thermoskussens of mineralen wol (glas- of steenwol) met dampremmende laag zijn alternatieven, vooral in combinatie met dampremmendfolie onder de sport.
• Randstroken en luchtruimten: 2-2,5 cm luchtlaag tussen isolatie en Lewis-plaat kan helpen bij ventilatie en geluidreduktie, mits de isolatie niet inzakt of verschuift.

Luchtruimte en randstroken: waarom 2 cm luchtlaag?

Een luchtlaag kan helpen bij de isolatie van geluid en het beperken van contactgeluid. De luchtlaag dient wel vrij te blijven en mag geen vocht vasthouden of samendrukken, omdat dat de isolatiewaarde nadelig beïnvloedt.

Materiaalkeuzes voor de afwerking boven de zwaluwstaartplaat

Bij de keuze voor afwerking boven Lewis-platen moet rekening gehouden worden met doorbuiging, warmteoverdracht, en draagkracht. Als er vloerverwarming aanwezig is, kunnen de leidingen veilig onder de platen blijven zolang de isolatie en randstroken correct zijn uitgevoerd.

• Gietmortel voor afwerking: fijn grind beton (C20/25) of gietvloermortel kan als afwerklaag dienen bovenop de zwaluwstaartplaat. Terrazzovloeren (granito) vereisen een vlakke ondergrond.
• Voor een dunne en lichtgewicht vloeropbouw kan 3,6 cm beton in combinatie met zwaluwstaartplaten genoeg draagkracht bieden volgens een constructeur, mits de balklaag dit gewicht kan dragen.
• Materiaal voor randstroken, dampscherm en luchtdichtheid rond wand- en deuropeningen is essentieel voor geen lekkage en optimale werking van de isolatie.

Vloerverwarming en warmteoverdracht

Vloerverwarming in een zwaluwstaartvloer vereist aandacht voor de warmteoverdracht via de stalen platen en mortel. Leidingen moeten haaks op de bovenflens worden gemonteerd en zo min mogelijk kruisen. De warmteoverdracht zal variëren afhankelijk van de mortellaagdikte, de randstroken en de kwaliteit van de isolatie.

• Als warmteoverdracht minder efficiënt is, kan naderhand een dichte afwerking helpen, maar dit is meestal minder effectief dan een aangepaste laagdikte of betere isolatie.
• Gebruik een waterdichte aansluiting bij wand- en vloerafscheidingen; die vermindert vochtproblemen en schadelijke lekkages.

Aanbouw en kruipruimte: extra overwegingen

Bij een uitbouw met betonnen ondervloer en dunne balken geldt extra aandacht voor draagkracht en geluidisolatie. Een mogelijke aanpak is om balken te verwijderen en de vloer vol te storten met beton zodat deze op dezelfde hoogte uitkomt als de rest van de begane grond. Echter, dit verhoogt massa en vereist constructieve goedkeuring en engineering.

• Controleer overspanningen en draagkracht met constructeur; de zwaluwstaartplaat zelf draagt niet de volledige belasting, maar werkt samen met beton en wapening.
• Overweeg om de kruipruimte te ventileren en isoleren via randstroken of thermoskussens, afhankelijk van de ruimte en gewenste Rd-waarde.
• Veiligheidsmaatregelen: draag geschikte beschermende kleding en handschoenen bij zagen en hanteren van platen en mortel.

Praktische werkwijze stap voor stap

1. Verwijder oude vloerdelen indien mogelijk om gewicht en ventilatie te verbeteren.
2. Controleer en herstel balklaag waar nodig; vervang beschadigde delen.
3. Plaats randstroken en leg dampremmende folie rondom kruipruimte en muren.
4. Bevestig zwaluwstaartplaten haaks op balklaag, met kopse kanten overlappend en lange zijden overlappend zoals beschreven.
5. Leg eventueel isolatiemateriaal tussen balken en onder plateaus; houd ruimte voor luchtcirculatie en vocht.
6. Monteer vloerverwarmingsleidingen haaks op de bovenflens en bevestig volgens voorschrift van de leverancier.
7. Giet mortel over de zwaluwstaartplaten en zorg voor volledige vulling van profielen; laat uitharden volgens mortelfabrikant.
8. Werk de vloer af met de gewenste afwerking (gietvloer, tegels, parket) nadat mortel volledig is uitgehard.

Veelgemaakte valkuilen en tips

• Let op voldoende overlap van platen; te kleine overlap kan leiden tot scheurvorming en onregelmatige vloer.
• Houd vrije ruimte rond het opgaande werk (min. 10 mm) om krimp en uitzetting mogelijk te maken.
• Laat de mortel volledig harden voordat je zware belasten start; volg de verwerkingsinstructies van de mortelfabrikant.
• Voor geluidsisolatie gebruik speciale randstroken en steenwol om contactgeluid te beperken; vermijd directe verbinding tussen platen en wand.
