Bij de productie van zetwerk wordt vaak gesproken over ‘de plaatuitslag’. In deze handleiding worden de belangrijkste concepten, rek- en buigprincipes en berekeningsmethoden stap voor stap toegelicht, zodat u betrouwbare uitslagen kunt realiseren voor vlakke platen en zetwerkonderdelen.
Wat is plaatuitslag en waarom verschilt die van de 3D-ontwikkeling?
Bij de productie van zetwerk wordt vaak gesproken over ‘de plaatuitslag’. Plaatuitslag is de uitbeelding van een profiel in het platte vlak. De maten dienen precies overeen te komen met het 3D-profiel. Door de plastische vervorming zijn deze maten in werkelijkheid niet exact hetzelfde, waardoor de uiteindelijke afgewerkte vorm afwijkt van de vlakke uitslag.

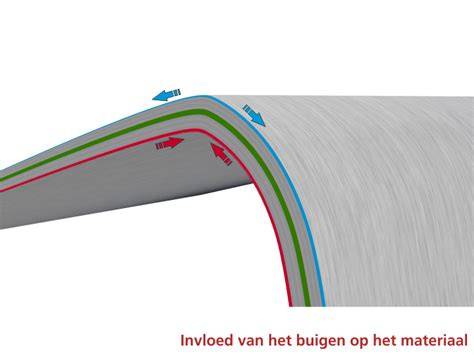

Technisch gezien verandert de buiging de effectieve lengte van het metaal: de buitenkant rekt uit en de binnenkant wordt samengedrukt, waardoor de neutrale lijn verschuift. Daardoor is de totale lengte van een 3D-object langer dan de uitgevouwen plaatuitslag. Dit verklaart waarom de plaatuitslag vaak kleiner is dan de som van de langsgelegen lengtes in het 3D-model.
Hoe bereken je de plaatuitslag: twee hoofdmethoden
Er zijn twee mogelijkheden om de plaatuitslag te berekenen: buigaftrek (BD, afkomstig van Bending Deduction) en buigtoeslag (BA, Bending Allowance). Beide methoden gebruiken de lengtes van de flenzen en de radii, maar nemen verschillende referentiepunten in acht.
- Buigaftrek (BD) berekent hoeveel lengte er van het totaal afgetrokken moet worden door de radius te bepalen en die lengte af te trekken van de totale vlakke lengte.

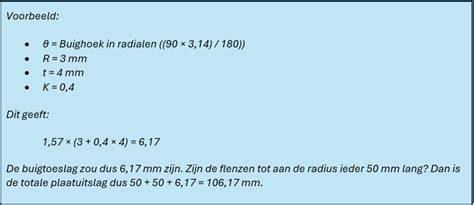

- Buigtoeslag (BA) berekent de extra lengte die door de buiging in de flense nodig is, met de formule BA = θrad · (Ri + K · t).
Let op: hoewel deze theoretische formules een prima richtlijn bieden, kunnen de uitkomsten nog altijd afwijken van praktijkwaarden. Als BA of BD is berekend, kunnen de resultaten afwijken en is het aan te raden contact op te nemen met de klantenservice voor bevestiging van praktische toepasbaarheid.
Praktijktoepassing met software en databanken
Bij lasersnijden uit vlakke platen zorgt software zoals Sophia® voor automatische berekening van de benodigde plaatuitslag op basis van gekozen materiaal, dikte, en getekende hoek. De software haalt praktijkwaarden uit de database voor k-factor, buigradius, buigtoeslag en meer. Deze praktijktabellen zijn centraal verwerkt in moderne CAD-software, waardoor uitslagen nauwkeurig kunnen worden uitgewerkt.
Formule-achtige toelichting en stappenplan voor uitslagberekening

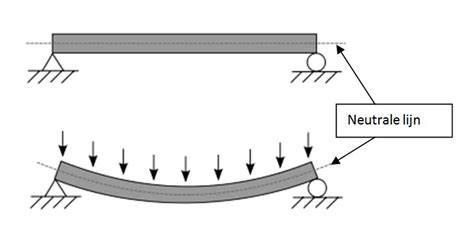

De uitslagberekening is essentieel om de juiste maatvoering te realiseren. De neutrale lijn is het vlak dat onder buiging geen rek ondergaat. Voor vlakke of licht gebogen platen ligt de neutrale lijn vaak op de helft van de plaatdikte. De k-factor geldt als hulpmiddel voor de neutrale lijn en geeft geen directe garantie voor de haalbaarheid van zetting, scheurvorming of minimale buigradius. K-factor is daarmee een eerste stap in het proces.
- Stap 1: Bereken de maat van de “rechte” plaatdelen. De neutrale lijn verandert niet voor rechte delen. Voorbeeldberekening: lengte A en C leveren 126 mm op; lengte B leidt tot 930 mm na correcties voor radius en plaatdikte.
- Stap 2: Bereken de maatvoering van de “gebogen” plaatdelen. Bereken de radius op de buigplaats: Ri + 0,5 · t · k-factor. Maak vervolgens een volledige cirkellengte en pak alleen het gebogen deel (bijv. 90° van 360° = 0,25). Verzeker u dat dit deel correct wordt toegepast op de neutrale lijn.
- Stap 3: Tel de waarden bij elkaar op. Lengte A + lengte gebogen deel + lengte C resulteert in de uiteindelijke uitslaglengte. Voorbeeld: 126 + 39,77 + 930 + 39,77 + 126 = 1.261,5 mm.
Er bestaan nog twee aanvullende berekenmethoden: buigtoeslag en buigaftrek (BA en BD), elk met eigen referentiekaders en formules. BA houdt rekening met de hoekradialen en de binnenradius, BD telt de lengte totdat voorbij de gezette hoek.
Praktijkwaarde versus theoretische waarde
In de praktijk is de plaatuitslag een theoretische waarde en zal niet altijd exact overeenkomen met de werkelijk gevormde delen. Tosec gebruikt een BOM-module (Buigen Op Maat) en dankzij jarenlange uitslagtests en correctietabellen per materiaalsoort en dikte zijn praktijkwaarden beschikbaar. Deze tabellen worden centraal in de 3D CAD-software verwerkt om uitslagen nauwkeurig uit te werken.
Typische fouten en praktische tips
- Verkeerde meetreferentie (bijvoorbeeld begin van de radius) of onjuiste berekening van de kracht die nodig is om een plaat te buigen.
- Onvoldoende rekening houden met minium buigradius, plaatdikte of materiaalsoort.
Klantgerichte opties: kantdelen en zetwerk
Wilt u een kantdeel via Sophia® bestellen? Onze software berekent automatisch de benodigde plaatuitslag op basis van materiaal, dikte en hoek. Als u alleen een vlak deel wilt bestellen en zelf het zetwerk verricht, kunt u de bovenstaande formules gebruiken, maar hou rekening met mogelijke afwijkingen ten opzichte van praktijkwaarden. Neem bij vragen contact op met onze Customer Service.
Extra context: k-factor, isolatie en installatie-idealen
Ondertussen spelen isolatiediensten en bouwkundige waardes zoals lambda, Rd-waarde en U-waarde een rol in bredere contexten van constructies (bijv. dak-, vloer- en gevelisolatie). De juiste dikte van isolatiemateriaal is afhankelijk van deze waarden en het type woning. Hoewel dit tekstgedeelte niet direct over plaatuitslag gaat, illustreert het hoe technische keuzes in ontwerp en fabricage samenlopen met bouwfysische eisen en premies.
K-Factor en buigtoeslag: samenvattend overzicht
De k-factor beschrijft de positie van de neutrale lijn binnen de plaatdikte tijdens buiging en beïnvloedt de uiteindelijke uitslag. Indicatieve K-factoren per materiaal zijn weergegeven voor staal, RVS, aluminium, koper en messing. De buigtoeslag (BA) berekent de extra lengte door buiging met BA = θ · (R + K · t). De uiteindelijke platenuitslag combineert rechte en gebogen delen tot de gewenste vlakke afmetingen.
Samenvattende notities voor praktijksessies
Wanneer je de uitslag berekent voor U-profielen of dekslopen, houd rekening met extra stappen en gecombineerde buigen. De neutrale lijn kan bij meerdere zettingen zowel aan linker- als rechterkant in beschouwing genomen worden. De praktijkwaarde kan variëren afhankelijk van de gebruikte materialen en radii, dus toets altijd de berekening aan prototypes en praktijkmetingen.
