Installatie en voordelen van een kabelsysteem voor plafondverlichting

Als je een nieuwe lamp wilt ophangen of aansluiten maar niet precies weet hoe je dat veilig en eenvoudig doet, ben je hier aan het juiste adres. In deze blog ontdek je welke kleur stroomdraden er zijn, welke materialen je nodig hebt en hoe je stap voor stap een lamp correct aansluit en ophangt, zodat je zeker weet dat alles goed en veilig gebeurt. Nieuwsgierig hoe je zelf aan de slag kunt? Lees dan snel verder!

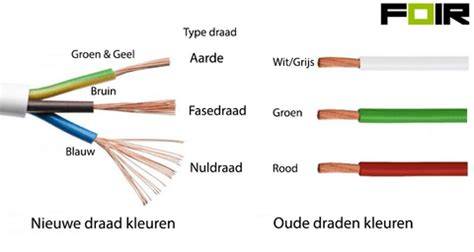

Welke kleur stroomdraden zijn er?

Om een lamp veilig aan te kunnen sluiten, moet je eerst weten welke draad waarvoor is. Hier is een simpel overzicht:

• Bruin - Fasedraad (L): Brengt stroom naar de lamp
• Blauw - Nuldraad (N): Sluit de stroomkring
• Geel/groen - Aardedraad (PE): Veiligheid, vooral bij metalen lampen

Sommige lampen hebben 2 draden (bruin en blauw), andere hebben 3 draden (bruin, blauw en geel/groen). Hoeveel draden je moet aansluiten hangt af van het type behuizing (het omhulsel van de lamp; een kunststof of metalen armatuur). Uitleg hierover volgt in het vervolg van de blog.

Wat heb je nodig?

Als je een lamp gaat ophangen heb je het volgende gereedschap nodig:

• Striptang (om de draadjes bloot te maken)
• Schroevendraaier; een gewone schroevendraaier, kruiskop of torx, dit is afhankelijk van de schroeven die gebruikt worden
• Spanningszoeker (om te controleren of de stroom uit is)
• Knijptang
• Lasklem of kroonsteen
• Pluggen en schroeven
• Eventueel een ophanghaak
• Eventueel een stevige, veilige ladder voor lampen aan het plafond

Met dit gereedschap kun je bijna elke lamp veilig ophangen.

Stappenplan; lamp aansluiten en ophangen

We gaan je laten zien hoe je een lamp veilig aansluit en ophangt. Dit werkt voor zowel hanglampen als plafondlampen. We gaan dit stap voor stap uitleggen aan de hand van de volgende punten;

Stap 1: Schakel de stroom uit

Zet altijd eerst de stroom uit in de meterkast van de groep waaraan je gaat werken. Mocht je niet zeker weten of je de juiste groep in de meterkast hebt uitgezet, schakel dan voor de zekerheid de hoofdschakelaar uit. Haal voorzichtig de draden met het kroonsteentje uit de centraaldoos. Controleer altijd met een spanningszoeker of er echt geen stroom meer op de draden staat voor je gaat beginnen. Staat er geen spanning meer op? Dan kun je veilig verder.

Stap 2: Ophangbeugel plaatsen en monteren

Bevestig de beugel stevig aan het plafond met de juiste schroeven en pluggen. Zo hangt de lamp straks stevig. Wil je dat je lamp recht onder de centraaldoos hangt? Bevestig de beugel dan in de gaatjes van de contactdoos, zodat de lamp straks mooi in het midden hangt.

Stap 3: Het aansluiten van de draden

Nu is het tijd om de lamp op te hangen. Haal de draden uit de centraaldoos en bevestig deze aan de lamp. Begin met het losmaken van de draden uit de kroonsteen. Houd tijdens het aansluiten rekening met de verschillende kleuren van de draden. Bij metalen lampen of lampen die geaard moeten worden, zijn er 3 draden: bruin (L), blauw (N) en geel/groen (PE).

Zo sluit je een lamp aan met 3 draden:

• Strip de uiteinden van de draden
• Sluit de bruine draad aan op de ‘L’.
• De blauwe draad gaat op de ‘N’.
• De geel/groene draad sluit je aan op de aarde.

Let goed op dat er na het aansluiten geen koper van de draden zichtbaar blijft. Zo voorkom je kortsluiting. Als de draden goed vastzitten, bevestig je de lamp met de bijgeleverde schroeven stevig aan de ophangbeugel.

Sommige lampen, die met een kunststof behuizing, hebben maar 2 draden: bruin (fase) en blauw (nul). Het kunststof geleidt geen stroom en daarom is het niet nodig om een aardedraad aan te sluiten.

Zo sluit je een lamp met 2 draden aan:

• Strip de uiteinden van de draden
• Sluit de bruine draad aan op L
• Sluit de blauwe draad op N

Er is dus geen aardedraad nodig bij kunststof lampen. Bij metalen lampen is een aardpunt verplicht.

Stap 4: Het bevestigen van de lamp aan de beugel

Nadat je de draden hebt vastgezet aan de lamp, bevestig je de lamp aan de beugel met de bijgeleverde schroeven. Draai de schroeven goed vast. Zo hangt de lamp stevig en veilig.

Stap 5: Plaats een lichtbron in de fitting

Als de lamp niet voorzien is van ingebouwde led verlichting is het nodig om een lichtbron, ook wel peertje genoemd, in de fitting te draaien. Kies dan voor een geschikte led lichtbron in de juiste fittingmaat. Niet duidelijk? Vraag dan om advies bij onze medewerkers, zij helpen graag met het maken van een goede keuze.

Stap 6: Schakel de stroom weer in

Doe de stroom aan en test of alles werkt.

Hoe hang je andere lampen op?

Wandlampen en spotjes worden op een andere manier bevestigd dan plafondlampen. In de onderstaande tekst lees je hoe je beide soorten veilig en correct installeert.

Hoe bevestig je een wandlamp?

Schakel eerst de stroom uit in de meterkast en controleer of er een stroompunt aanwezig is op de plek waar de wandlamp komt. Verwijder de montagebeugel en bevestig deze recht tegen de muur met de meegeleverde pluggen en schroeven. Strip de blauwe en bruine draad ongeveer 0,5 cm en sluit ze aan in het kroonsteentje. Sluit de geel/groene aardedraad aan wanneer de wandlamp geaard is. Plaats het armatuur op de montagebeugel en zet het vast met de kleine schroeven. Draai de juiste lichtbron in de fitting of controleer bij ingebouwde led dat de aansluiting goed vastzit. Schakel de stroom weer in en controleer of de wandlamp werkt.

Hoe sluit je spotjes aan?

Wie spotjes wil kiest vaker voor inbouwspots dan opbouwspots. Inbouwspots worden weggewerkt in het plafond, waardoor je minder werkruimte hebt en de bedrading lastiger bereikbaar is. Dit maakt het aansluiten ingewikkelder dan bij opbouwspots. Bij inbouwspots plaats je de lamp in een uitsparing of inbouwarmatuur, sluit je de bedrading aan volgens de kleurcodering en controleer je of de klemmen stevig vastzitten. Opbouwspots bieden wat meer ruimte, maar de aansluitvolgorde blijft hetzelfde. Voor een uitgebreid stappenplan kun je onze blog spotjes aansluiten raadplegen.

Veelgestelde vragen over het aansluiten van een lamp

1. Welke kleur draad sluit je als eerst aan? De geel-groene draad is de veiligheidsdraad en moet altijd als eerste aangesloten worden.
2. Kan je een lamp aansluiten zonder aardedraad? Alleen bij kunststof of dubbelgeïsoleerde lampen kun je een lamp aansluiten zonder aardedraad. Bij metalen lampen is de aardedraad altijd verplicht.
3. Hoe lamp aansluiten met 3 draden? Voor info over hoe een lamp aan te sluiten met drie draden kun je terug naar boven scrollen. Zie hier de eerder besproken tekst; Het aansluiten van de draden.
4. Wat gebeurt er als je de draden verkeerd aansluit? Als je een draad verkeerd aansluit, heeft dat voor de werking van de lamp of lichtbron geen effect; de lichtbron zal gewoon branden. Het kan wel gevaarlijk worden als de aardedraad verkeerd aansluit.

Iedereen moet wel eens een plafond lamp, plafonnière, hanglamp of gewone lamp ophangen en aansluiten. Voor de één een eenvoudig klusje, voor de ander een lastig klusje. Waar moet u aan denken, welke draad moet waar en hoe moet het veilig. Een lamp aansluiten is niet moeilijk, er hoeft eigenlijk geen installateur aan te pas te komen. Wel is het noodzakelijk om de klus veilig uit te voeren. Aan een gipsplaten plafond kunt u niet zomaar elk type lamp ophangen. Een plafonnière gaat meestal nog wel goed, maar een zware lamp moet echt aan een dwarsbalk (ligger) opgehangen worden. Dit om te voorkomen dat de lamp door zijn gewicht naar beneden komt met alle gevolgen die daarbij horen.

Tip 1: gebruik een plug en bijbehorende schroef die sterk genoeg is voor de betreffende lamp (gewicht) en boor de plug conform de gebruikvoorschiften van de plug. Gebruik de juiste diameter betonboor die past bij de gebruikte diameter plug. Tip 2: Let bij het boren wel op dat u niet in bestaande elektra-kabels boort (die in het plafond verwerkt zijn). In de centraaldoos ziet u meestal wel waar de kabels vandaan komen. Een hanglamp kan je het beste vlakbij een centraaldoos ophangen. Een centraal doos is het punt waar installatiedraden van voeding, schakelaars en wandcontactdozen met elkaar zijn doorverbonden. De doos bevindt zich gewoonlijk boven een lichtpunt in het plafond. Wilt u de lamp toch op een andere plek? Dan kunt u het beste werken met een kabel of kabelgoot. Deze loopt dan over het plafond. Dit is geen fraai gezicht. In de centraaldoos bevinden zich de elektra-draden. In het afdekkapje van de centraaldoos zit vaak een trekontlaster. Dit is een soort haakje. Hang een plafondlamp altijd aan een trekontlaster en nooit alleen aan de installatiedraden.

1. 2. 3. 4. 5. 6. 7. 8. Zit er een ijzeren frame bij de lamp, hang de lamp dan aan het frame. 9. 10. 11. 12. Indien u de klus toch niet zelf kundig en veilig kunt uitvoeren, schakel dan een specialistische elektra-aannemer of installateur in. Op zoek naar advies en tips om stroom en energie te besparen? Het werken aan elektriciteit, stroom en elektra installaties brengen gevaren met zich mee. Het creëren van sfeer in je interieur bereik je niet alleen door het toevoegen van prachtige woonaccessoires en een likje verf op de muur. Goede verlichting draagt hier een aardig steentje aan bij. Maar hoe zorg je ervoor dat je verlichting aansluit? In deze blog deelt DMQ praktische installatie tips voor verschillende soorten binnenverlichting.

Opsomming voor verschillende systemen

Hoe wandlamp ophangen? Het ophangen van een wandlamp zorgt voor accentlicht en indirecte verlichting. Bepaal voor welk doeleinde je de wandlamp gaat gebruiken: als sfeerverlichting, leeslicht of lichtpunt in de gang of badkamer? Houd rekening met de breedte van de lamp en de plaatsing van meubels naast of onder de wandlamp. De standaardhoogte van het ophangen wandlamp ligt tussen 150-170cm van de vloer, afhankelijk van de ruimte en type wandlamp. Zorg ervoor dat een stevig bevestigingspunt in de muur, zeker bij zwaardere armaturen. Let bij het monteren van wandverlichting ook goed op de centraaldoos. Vaak zit deze achter het montagepunt en heeft een standaardformaat van 8x8cm. Kies bij voorkeur voor een lamp met een afdekkende of brede montageplaat, zodat de centraaldoos na montage niet meer zichtbaar is. Heb je nog geen centraaldoos of kun je de bekabeling zelf aanleggen? Dan is het slim om te werken met een flexibele installatie buis van 16mm of 19mm. Deze installatiebuizen bieden voldoende ruimte voor bedrading en zorgen er vaak voor dat je de centraaldoos netjes en volledig kunt afdekken met de wandlamp. Tip! Laat voldoende ruimte over voor de bedrading en controleer of de schakelaar op de juiste plek zit.

Hoe plafondlamp vervangen? Een plafondlamp installeer je meestal op een centraaldoos. Controleer het type plafondhaak en zorg dat deze geschikt is voor het gewicht van de lamp. Ook is de draagkracht van het plafond belangrijk, vooral wanneer je zware plafondlampen gaat ophangen. Schakel de stroom uit en gebruik een spanningzoeker om te controleren of het veilig is. Zorg dat je de juiste maat pluggen en schroeven gebruikt bij de montage. Tip! Gebruik lasklemmen om de elektriciteitsdraden goed met elkaar te verbinden. Bruin is fase, blauw is nul en geel/groen is aarde.

Hoe hanglamp ophangen? Het ophangen van een hanglamp brengt sfeer boven je eettafel, kookeiland of in de hal. Hierbij is de hoogte cruciaal. Houd ten minste 60-70cm boven het oppervlakte aan voor een gebalanceerde lichtinval en voldoende ruimte. Tip! Maak gebruik van een trekontlaster. Zo voorkom je dat het gewicht van de hanglamp aan de bedrading trekt.

Hoe railverlichting aansluiten? Wil je graag meer flexibiliteit in je verlichtingsopties? Kies dan voor railverlichting. Met railverlichting beslis je zelf het aantal spots, de richting en opstelling van je spots. Ideaal voor in de woonkamer, keuken of voor foto’s of schilderijen aan de muur. Bevestig de railverlichting met pluggen en schroeven, die passen bij het oppervlak, stevig op het muur of aan het plafond. Sluit de railverlichting vervolgens met de juiste bedrading aan op één centraal stroompunt. Tip! Bevestig de railverlichting waterpas aan het plafond of op de muur en sluit deze geheel aan op één stroompunt. Een groene laser is ook handig in het installatieproces. Extra tip! Maak gebruik van dimbare LED lichtbronnen om de lichtintensiteit in te stellen.

Hoe inbouwspot plaatsen? Voor wie gek is op een strak plafond zonder zichtbare armaturen, zijn de trimless inbouwspots van DMQ een ideale uitkomst. De spots worden in een koof of verlaagd plafond geplaatst en verdwijnen volledig in het plafond. Teken eerst de exacte positie van elke spot af op het plafond. Boor de gaten met een gatenzaag. Plan deze werkzaamheden in voordat er stucwerk plaats gaat vinden, dit zorgt voor het beste eindresultaat. Maak gebruik van een kruislaser voor nette uitlijning. Het plaatsen van een inbouwspot in een betonnen plafond is niet onmogelijk, het vergt wel wat extra werk. Bij een inbouwspot in een betonnen plafond moet er een betonboring plaatsvinden. Tip! Gebruik een gatenzaag met de juiste diameter (aangegeven in de handleiding) en controleer vooraf of er balken, elektriciteitsdraden of leidingen boven de gewenste plek zitten. Extra tip! Is er al gestuct? Bekijk dan onze semi trimless inbouwspots met rand hier. Opbouwspot monteren? Opbouwspots zijn perfect voor wie graag eenvoudig verlichting wilt monteren. Het armatuur wordt direct op het plafond of de wand gemonteerd en de bedrading loopt via een kabelgoot of centraaldoos. Kies voor spots met draaibare lichtbron zodat je extra flexibiliteit hebt in lichtinval. Tip!
