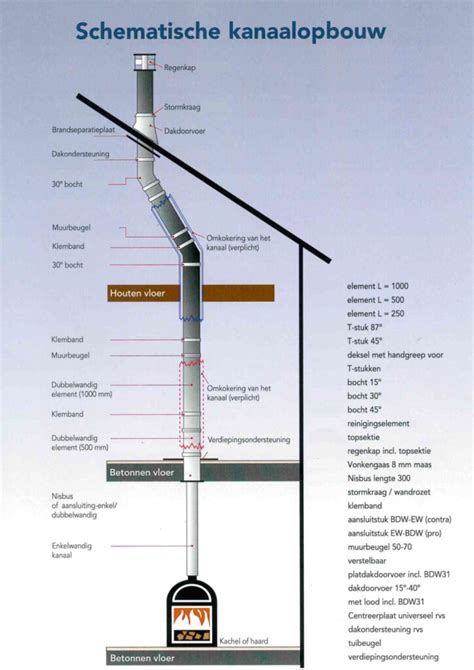

Een rookkanaal aanleggen door het dak klinkt misschien ingewikkeld, maar met de juiste materialen, voorbereiding en deze stap-voor-stap handleiding kun je dit als doe-het-zelver prima zelf doen. Ja, dat kan! Mits je werkt met gecertificeerde materialen en de instructies volgt volgens het Bouwbesluit en de NEN 2757-norm. Zorg dat de kachel voldoende afstand bewaard tot muren en meubels. Gebruik de buitenmaat van de dubbelwandige buis + minimaal 5 cm speling rondom. Monteer de eerste dubbelwandige buis met de mof omhoog (conform CE-voorschrift). Gebruik een klemband om de dubbelwandige buis stevig met het verloopstuk te verbinden. Gebruik een vloersteun, vloerplaat met draagring of console die past bij je rookkanaalsysteem (zoals Convesa’s verdiepingsondersteuning). Tip: Plaats zwarte dubbelwandige buizen alleen op zichtlocaties (bijv. woonkamer), en gebruik blank RVS voor technische ruimtes of zolder.
Voorbereiding en overwegingen
Is een rechte installatie niet mogelijk? Bevestig direct na elke bocht een beugel (bij 45° max.). Voordat je de dubbelwandige buis door het dak voert, moet je de dakconstructie voorbereiden. Je gebruikt een verouderde webbrowser. Op de plek waar op dit moment een open haard zit, wil ik graag een houtkachel installeren. Het rookkanaal is vierkant gemetseld en recentelijk geveegd, geïnspecteerd en goed bevonden. Graag zou ik jullie advies krijgen over het aansluiten van de houtkachel op het huidige rookkanaal. Mijn initiële plan was om op het punt van de overgang van de trechter naar het rookkanaal een nisbus te metselen. Echter, dit is vrij hoog en dus een lastige plek om secuur te werken. Tijd dus voor plan B. Ik wil lager in de trechter een plaat plaatsen en daar de nisbus in plaatsen. Makkelijker te bereiken en ik hoef geen gekke bochten te maken met afvoerbuizen. Is dit een veilige aansluiting? Of gaat er zich materiaal ophopen aan de bovenkant van de plaat met brandgevaar tot gevolg?
Zoals je het geschetst hebt is de bestaande openhaard van ijzer? ,wat voor kachel wil je er op hebben. het kanaal is goed bevonden voor wat? kan de kachel volgens de schets zijn warmte goed kwijt? wil je een verbinding maken in de oude haard dan de aansluiting met een verloop in de bovenkant van het verloop van de openhaard. De binnenkant van de bestaande openhaard is naar ik meen van binnen iets steenachtigs, en daarbuiten lijkt een ijzeren mantel te zitten. Daar zit dan weer een grote schouw omheen die wij intact willen laten, dus slopen is geen optie. Als een schoorsteen geschikt is voor een openhaard wil dat nog niet zeggen dat ie ook geschikt is voor een houtkachel; in veel gevallen is het rookkanaal te groot voor een houtkachel met een hoog rendement. Oftewel: er zijn verschillende factoren en keuzes afhankelijk van jouw situatie.
Aanpak met flexibel rookkanaal
Een flexibel rookkanaal is een uitstekende oplossing om een nieuw rookkanaal te creëren in een bestaande schoorsteen. Het biedt flexibiliteit en gemak bij het installeren van een kachel, haard of ander rookafvoersysteem. Voordat je begint met de installatie van het flexibele rookkanaal, is het essentieel om de nodige voorbereidingen te treffen. Zorg ervoor dat je de juiste materialen hebt en dat de schoorsteen in goede staat verkeert. Het is belangrijk om eventuele schade, zoals scheuren of losse stenen, te controleren en te repareren voordat je de flexibele buis plaatst. Reinig de schoorsteen met behulp van geschikt schoorsteenveeggereedschap om roet, puin en vogelnesten te verwijderen. Om de juiste lengte van het flexibele kanaal te bepalen, kun je een touw van boven naar beneden door het schoorsteenkanaal laten zakken en de benodigde lengte afmeten. Het is altijd beter om iets langer te bestellen dan te kort, zodat je voldoende materiaal hebt om mee te werken.
Stap 1: Begin de installatie vanaf het dak door de flexibele buis in het schoorsteenkanaal naar beneden te laten zakken. Stap 2: Bevestig de topaansluiting aan het bovenste gedeelte van de flexibele buis. Schroef de topaansluiting direct in de buis totdat deze stevig vastzit. Stap 3: Nadat de topaansluiting goed is bevestigd, laat je de flexibele buis volledig in het schoorsteenkanaal zakken. Stap 4: Zorg ervoor dat de topaansluiting waterdicht wordt afgewerkt. Stap 5: Plaats de regenkap op de topaansluiting. Stap 6: Maak de aansluiting met de kachel door de buis aan de onderkant op maat te zagen en het verbindingsstuk over het flexibele gedeelte te schuiven. Stap 7: Voor de verbinding naar de kachel maak je gebruik van een vaste enkelwandige pijp. Om een flexibele pijp in een schoorsteen te plaatsen is het van groot belang dat elke stap zorgvuldig wordt uitgevoerd en dat alle verbindingen stevig zijn bevestigd. Het is raadzaam om, indien nodig, een professional te raadplegen om de installatie te controleren. Voor deze installatie is het aan te raden om minimaal twee personen in te schakelen. Persoon 1 zal zich op het dak bevinden, terwijl persoon 2 zich onderaan de schoorsteen opstelt. Persoon 2 moet voorzien zijn van een stofmasker, veiligheidsbril en geschikte kleding, inclusief een beschermende helm.
Bij het plaatsen van het flexibele rookkanaal komt namelijk veel stof vrij, maar mogelijk ook grotere brokstukken. Daarnaast kunnen de uiteinden van de flexibele buis erg scherp zijn. Het naleven van deze veiligheidsmaatregelen is van groot belang om de installatie op een veilige en succesvolle manier te voltooien. Als de flexibele buis vast komt te zitten, is het raadzaam om deze een stukje terug te trekken en vervolgens opnieuw te laten zakken. Probeer deze handeling meerdere keren. Persoon 1 kan ook voorzichtig duwen om te helpen bij het losmaken van de buis. Indien persoon 2 zicht heeft op wat de buis blokkeert, kan deze persoon proberen om de opening vrij te maken met behulp van bijvoorbeeld een stok.
Blokkades en inspectie tijdens installatie
Loopt de voering nog steeds vast? Meet de afstand van de al geïnstalleerde pijp in de schoorsteen en bepaal waar de blokkade zich bevindt. Open een gedeelte van de schoorsteen in huis net onder het punt waar de blokkade zich bevindt. Om de installatie af te ronden, is het belangrijk om de overtollige pijp zorgvuldig weg te snijden met behulp van een slijptol, nijptang of ijzerzaag. Houd er rekening mee dat de randen van de flexibele pijp erg scherp kunnen zijn, dus wees voorzichtig tijdens het snijden. Vervolgens moet de schoorsteenplaat worden ingebed in cementmortel en stevig worden vastgeschroefd. Dit zorgt ervoor dat de opening tussen de plaat en de schoorsteen wordt afgesloten. Bevestig de flexibele pijp stevig in de bovenste klemband en laat deze rusten op de schoorsteenplaat. Het is essentieel om het geheel minimaal 24 uur te laten drogen voordat u de kachel aanzet. Dit zorgt voor een goede uitharding van het cement en een veilige werking van het flexibele rookkanaal.
Maar hoe zorg je voor een goed houtvuur? Het is gebruikelijk dat de diameter van de pijp wordt bepaald door de uitgang van de kachel. Als uw kachel een Ø180 aansluiting heeft, is het raadzaam om een Ø180 pijp te gebruiken. Het is altijd mogelijk om een grotere diameter te kiezen, maar een kleinere diameter is niet geschikt. Controleer of de gekozen pijpmaat daadwerkelijk door uw volledige kanaal past. Benieuwd waar je nog meer rekening mee moet houden bij de aanschaf van een kachelpijp? Lees ons artikel: Wat is een kachelpijp?
Voor bestaande schoorstenen geldt dat vaak eerst gekeken moet worden of deze geschikt is voor de gewenste kachel. Voor nieuwbouw geldt doorgaans het aanleggen van een rookkanaal met pijpmateriaal in plaats van een gemetselde schoorsteen. De keuze van het rookkanaal hangt af van de brandstof, de constructie en de gewenste afwerking. In veel gevallen is een flexibele voering in een bestaand kanaal een verstandige oplossing. Een aantal merken rookkanalen zoals Isoduct, Isoproof en Holetherm worden genoemd als opties, afhankelijk van toepassing en regelgeving.
Veiligheid, afwerkingen en installatieprincipes
De schoorsteen of het rookkanaal moet minimaal 3,5 meter lang zijn, bestand tegen temperaturen van 350 graden Celsius of hoger en mag niet lekken. Het doorvoer gat in de muur is minimaal 18 cm. Ook de diameter van schoorsteen/rookanaal is van belang: 140 mm is het minimum. Bij grotere houtkachels kan de diameter oplopen tot 250 mm. De afvoer van rookgassen vraagt om voldoende trek; hoe meer bochten en hoeken er in de schoorsteen/het rookkanaal zitten, en hoe minder hoogteverschil, des te geringer de trek. De wanden en de omgeving van de kachel krijgen veel warmte te verduren. Daarom is het noodzakelijk dat deze hittebestendig en liefst brandwerend is. Er mag geen brandbare materialen in de directe omgeving van de kachel aanwezig zijn. Denk aan de muur maar ook gordijnen. Bij installatie volgens de handleiding van de kachel blijven de minimale afstanden en aansluitvoorwaarden essentieel.
Tip: zet altijd CE-gekeurde materialen in, controleer de belasting van de vloer en leg een haardplaat of vloerplaat onder de kachel voor extra veiligheid. Voor het aansluiten op dubbelwandige systemen gebruik je een speciaal aansluitstuk of adapter en houd rekening met mogelijk bochten en versmeltingen om de trek en rookafvoer zo efficiënt mogelijk te houden.
Checklist en tips
- Controleer of de schoorsteen in goede staat verkeert voordat je begint.
- Meet de gewenste pijpdiameter en zorg voor passende aansluitstukken.
- Gebruik dubbelwandige, geïsoleerde pijp voor doorvoeren door vloeren en wanden.
- Bevestig alle verbindingen stevig met muurbeugels en klembanden.
- Laat het cement uitharden volgens de voorgeschreven droogtijd voordat de kachel in gebruik wordt genomen.
- Raadpleeg bij twijfels altijd een professional; het zelf plaatsen kan besparen, maar veiligheid gaat voorop.
Opbouwen en installeren van een flexibel rookkanaal | Kachelpijp Specialist
Over kopers- en merkinspectie
Het gebruik van flexibele buis biedt flexibiliteit, maar vereist zorgvuldige montage en regelmatig onderhoud. Het is belangrijk dat de kachel en het rookkanaal goed aansluiten volgens de specificaties van de kachel en de lokale regelgeving. De overgang van enkelwandige naar dubbelwandige pijp gebeurt via een speciaal aansluitstuk; bij gemetselde schoorstenen ziet men vaak een nisbus. Houd er rekening mee dat oudere installaties soms aanpassingen vereisen om lekkages te voorkomen en trekkracht te optimaliseren.
In bestaande situaties kan een flexibele voering door het rookkanaal alternatief zijn voor nieuwbouw of renovatie. De keuze tussen verschillende materialen en diameters hangt af van de uiteindelijke brandstof, gewenste trek en randvoorwaarden van de ruimte. Raadpleeg altijd de handleiding van de kachel voor exacte diameters, minimale afstanden en aansluitvoorwaarden.
- Begin bij dakinstallatie en laat de flexibele buis naar beneden zakken.
- Bevestig topaansluiting en laat de buis zakken tot in het kanaal.
- Werk topaansluiting waterdicht af en monteer regenkap.
- Maak verbinding naar de kachel met enkelwandige pijp en bevestig met muurbeugels.
- Laat cementuitharden en controleer op lekkages met rookprobe of rooktablet.
