Wat is de juiste diameter voor mijn rookkanaal? In eerste instantie is het antwoord op deze vraag heel simpel: De aansluiting op de kachel bepaalt de diameter die nodig is. Dit betekent bijvoorbeeld dat een kachel met een aansluiting van Ø150 altijd een volledig rookkanaal nodig heeft van Ø150 mm. Echter zijn er wel een aantal haken en ogen aan deze regel.
De regels voor het aansluiten van een houtkachel zijn in eerste instantie het meest duidelijk en eenvoudig. Zoals in de inleiding al genoemd, dien je altijd een rookkanaaldiameter te hebben die gelijk is aan de aansluiting op de kachel. Aansluiten op een rookkanaal dat iets groter is mag, maar het verkleinen van een rookkanaal is absoluut een no-go. Fabrikanten bepalen d.m.v. testen welke capaciteit er minimaal nodig is om de kachel goed te laten functioneren. Indien de kachel op een te klein rookkanaal aangesloten wordt, is er dus onvoldoende afvoercapaciteit, waardoor er onvoldoende trek zal zijn en de kachel niet goed zal branden.
Het is altijd raadzaam om eerst een kachel aan te schaffen, alvorens het rookkanaal samen te stellen. In de handleiding van een kachel kan bijvoorbeeld ook een maximale lengte aangegeven staan waarop de betreffende kachel aangesloten mag worden. Wanneer het rookkanaal erg lang is of meerdere bochten bevat, kan het raadzaam zijn om het rookkanaal in diameter te vergroten.
Mocht u toch besluiten om eerst een rookkanaal aan te leggen en pas later een houtkachel aan te schaffen, dan hebben wij wel een aantal tips voor u. De meest voorkomende maat voor houtkachels is Ø150 mm. Verwacht u dus een ‘normale’ houtkachel aan te schaffen, dan kunt u in principe zonder zorgen een Ø150 rookkanaal aanleggen. Voor inbouwhaarden geldt in feite hetzelfde als voor houtkachels. De haarden hebben een aansluitmaat die dient te worden aangehouden voor het hele rookkanaal. Groter mag, kleiner niet. Het grote verschil is wel dat inbouwhaarden vaak starten vanaf Ø200 mm.
Naast de gaskachel is een pelletkachel de enige kachel die op een kanaal van slechts Ø80 mm kan fungeren. In sommige gevallen heeft een pelletkachel een aansluiting van Ø100 mm, maar in 9 van de 10 gevallen zal dit Ø80 mm zijn. Een pelletkachel heeft namelijk een ventilator die de rookgassen geforceerd uitblaast, waardoor er maar heel weinig trek in het kanaal nodig is. Hiervoor geldt echter ook weer dat het raadzaam is om de handleiding van de kachel te raadplegen. Voor het aansluiten van een pelletkachel op een bestaand rookkanaal gelden ook regels. Zo schrijven veel fabrikanten een maximale diameter voor, om overcapaciteit in het kanaal te voorkomen. Bij pelletkachels kunnen verkeerde aansluitingen voor storingen in de kachel zorgen.
Voor de meeste gaskachels is een concentrisch kanaal nodig. Dit kanaal zorgt voor de afvoer van de gassen en voor de toevoer van verse zuurstof voor de verbranding. Ook hiervoor geldt weer: houd de diameter van de aansluiting op de kachel of haard aan. Check altijd goed de handleiding, daar sommige kachels een versmalling nodig hebben. Een gashaard of -kachel met Ø130/200 kan bijvoorbeeld boven een bepaalde lengte rookkanaal in sommige gevallen naar Ø100/150 verkleind worden.
Onder open vuur verstaan we bijvoorbeeld openhaarden, vuurplaatsen en BBQ’s. Voor dit type verwarming geldt geen standaard. Vaak gaat het om zelfgebouwde situaties van verschillende formaten. Er is 1 regel die sowieso van toepassing is: hoe groter, hoe beter! Rook zal in feite altijd de weg van de minste weerstand kiezen. Een openhaard heeft bijvoorbeeld vaak een enorme opening aan de voorzijde, waar de rook gemakkelijk kan ontsnappen.
Wilt u meer weten over het kiezen van de juiste diameter rookkanaal? Een rookkanaal is een essentieel onderdeel van een houtkachel. Het zorgt ervoor dat de rook en hete gassen veilig naar buiten worden afgevoerd. Wanneer een houtkachel brandt, wordt de lucht in het rookkanaal opgewarmd. Warme lucht stijgt op en neemt de rook mee naar boven. Dit proces noemen we trek. Hoe better de trek, hoe efficiënter de rook wordt afgevoerd en hoe beter de kachel brandt.
Een andere belangrijke factor is de wind. Lucht verplaatst zich altijd van een plek met een hogere druk naar een plek met een lagere druk. In een rookkanaal heerst een lichte onderdruk, waardoor de rook automatisch de weg naar buiten kiest. Het rookkanaal zelf is een buis of leiding die de rookgassen afvoert. De hoogte en diameter van het rookkanaal spelen een grote rol in hoe goed de rook wordt afgevoerd. Een goed geïsoleerd en juist geplaatst rookkanaal zorgt voor een stabiele trek en een efficiënte werking van de houtkachel. Bij het kiezen van een rookkanaal voor uw houtkachel is de diameter een belangrijk aandachtspunt.
Over het algemeen geldt dat de diameter van het rookkanaal minimaal gelijk moet zijn aan de uitgang van de kachel. Dit zorgt voor een goede trek, waardoor de rook efficiënt wordt afgevoerd en je houtkachel optimaal presteert. Een veelgebruikte maat voor houtkachels in Nederland is Ø150 mm. Voor grotere houtkachels kan Ø180 mm of zelfs Ø200 mm nodig zijn. Ook een rookkanaal met een diameter van Ø125 mm komt regelmatig voor. De juiste maat hangt af van het vermogen van de kachel en de aanbevelingen van de fabrikant. Het is niet aan te raden om het rookkanaal smaller of breder te maken dan de kacheluitgang.
Zie het als een snelweg: als een vierbaansweg ineens versmalt naar drie banen, ontstaat er een opstopping. Andersom, van twee naar vijf banen, kan ook voor problemen zorgen. Let wel: hoe groter de diameter, hoe hoger de kosten voor het rookkanaal. De kwaliteit van de trek in een rookkanaal hangt af van meerdere factoren. Eén van de belangrijkste is de lengte van het kanaal. Zowel een te kort als een te lang rookkanaal kan de trek negatief beïnvloeden. Daarnaast speelt de vorm een grote rol: hoe rechter het kanaal omhoog loopt, hoe beter de rook wordt afgevoerd. Een optimaal rookkanaal heeft een lengte tussen de 4 en 7 meter. De exacte lengte hangt af van de plaatsing van de kachel en de dakhoogte. Een rookkanaal moet altijd boven de nok van het dak uitkomen voor een goede rookafvoer. Dit kan zowel binnendoor als via de buitenkant van de woning.
In bestaande woningen met een gemetseld kanaal wordt vaak een flexibele roestvrijstalen pijp (flexibel rookkanaal) gebruikt. Geen geveldoorvoer: Een rookkanaal mag niet halverwege stoppen met een geveldoorvoer. Geen horizontale stukken of scherpe bochten: Een rookkanaal kan niet met een scherpe 90° bocht worden geplaatst, gevolgd door een horizontaal stuk. Rookgassen stijgen van nature omhoog en kunnen bij een horizontaal stuk tegen de binnenkant van de pijp blijven hangen. Dit veroorzaakt ophoping van vuil, verhoogde roetvorming en zelfs risico op schoorsteenbrand.
Soorten kachelpijpen en installatieoverwegingen

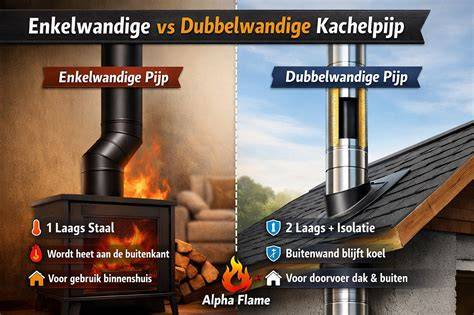

Bij het installeren van een houtkachel is de keuze van de kachelpijp een belangrijke beslissing. Er zijn twee soorten: enkelwandige en dubbelwandige kachelpijpen. Een enkelwandige kachelpijp is niet geïsoleerd en straalt daardoor meer warmte uit. Dit kan een voordeel zijn als u wilt dat de pijp bijdraagt aan de verwarming van de ruimte. Daarnaast heeft een enkelwandige pijp een slanker en eleganter uiterlijk, wat sommigen mooier vinden. Maar er zit een belangrijke beperking aan: een enkelwandige kachelpijp mag alleen binnen de stookruimte worden gebruikt.
Een dubbelwandige pijp is opgebouwd uit twee lagen met daartussen een isolerende laag. Hierdoor wordt de buitenkant minder warm, blijft de trek in het kanaal beter en hoopt er minder vuil op in de pijp. Dit type pijp is dan ook verplicht zodra de kachelpijp door een muur, plafond of buitenruimte loopt. Ook in de afmetingen zit een verschil. Een dubbelwandige pijp is breder omdat er isolatiemateriaal tussen de twee lagen zit. Een ander belangrijk punt is de warmteontwikkeling in het rookkanaal. De rookgassen die door de pijp gaan, kunnen temperaturen bereiken van 280 tot 400 graden. Een enkelwandige pijp zal hierdoor erg warm worden en kan, als hij door een plafond of muur gaat, een brandgevaar vormen. In dat geval moet hij worden ombouwd met brandwerend materiaal of vervangen door een dubbelwandige pijp.
Wilt u dus extra warmte in de kamer? Dan is een enkelwandige kachelpijp een goede keuze. Meer informatie of advies op maat? U wilt een houtkachel installeren en denkt aan de rookgasdamp dat ontstaat in het rookkanaal? Omdat het niet altijd eenvoudig is om uw weg te vinden in de kachelpijp, begeleidt Schoorsteenhandel.nl u bij uw installatie. De kachelpijp die verantwoordelijk is voor het afvoeren van rookgas dampen heeft 2 hoofdonderdelen. Eerst kachelpijp die zich in uw woonkamer bevindt, vervolgens het tweede deel van het kanaal door de zolder en eindigt bij het dak.
Pijp, aansluiting of leiding houtkachel, er zijn veel termen om aan te geven welk deel uw kachel verbindt met het plafond of de muur van uw woonkamer. Maar ze wijzen allemaal op één en dezelfde functie: een kanaal dat perfect is aangepast aan de afvoer van rook uit de houtkachel vanuit uw woonkamer. De kachelpijp moet vooral waterdicht zijn en bestand zijn tegen de hoge verbrandingstemperaturen. Hout is de brandstof die de hoogste temperaturen genereert, hoger dan die uitgestoten door pelletkachels. De kachelpijp voor uw woonkamer is dus een enkelwandig kanaal en geen dubbele wand. Op deze manier heb je niets te vrezen voor jezelf en je geliefden. Er bestaat geen risico op verbranding met deze lijn van hittebestendige houtkachelkanalen. Esthetisch gezien wordt het kanaal van de houtkachel een integraal onderdeel van de woonkamer. Er is geen sprake van een roestvrijstalen buis in kleur die bij uw interieur zou passen. Daarom is het ontwerp van de houtkachelpijp bijzonder netjes. De elementen worden geassembleerd zonder een veiligheidsflens en de lassen worden gepolijst voor een onberispelijk profiel.

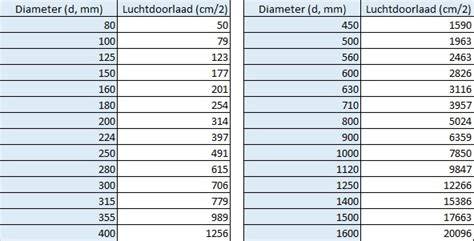

Nu je weet welk type kachelpijp nodig is, heb je maar één hoofdvraag: de diameter. Het is heel belangrijk dat de kachelpijp overeenkomt met de diameter van de kanaaluitlaat van uw oven. Dit zijn gegevens die door de fabrikant van uw houtkachel zijn verstrekt. De standaard diameters zijn 120 mm, 130 mm, 150 mm, 160 mm, 180 mm of 200 mm. De diameter van het kanaal moet overeenkomen met de uitlaatdiameter van de kachel. De diameter van het houtkachelkanaal moet gelijk zijn aan of groter zijn dan de diameter van het mondstuk van het apparaat. Het houtkachelkanaal moet een veilige afstand tot de muur en brandbaar materiaal respecteren.
Heeft u een houtkachel aangeschaft of staat u op het punt om dit te doen? Dan kunt u vast niet wachten om deze te gaan gebruiken. Neemt u de installatie zelf voor rekening? Heating World helpt u hierbij graag op weg. In deze blog vertellen we u hoe u de juiste diameter voor een rookkanaal oftewel kachelpijp kiest. De diameter is grotendeels afhankelijk van het vermogen van uw houtkachel. 150 mm is de meest gangbare maat. Grotere diameters komen echter ook vaak voor. De diameter van het rookkanaal voor uw houtkachel is essentieel. Dit heeft verschillende redenen. We noemden net al even dat u hiermee de trek en de prestaties van uw kachel bevordert. Maar nog belangrijker is dat u met een kachelpijp met een rookgasafvoer met de juiste diameter ook de veiligheid waarborgt. Alleen met de juiste maat kunt u rookgassen optimaal afvoeren.
Houtkachels en pelletkachels worden nogal eens over één kam geschoren. Ze verbruiken namelijk dezelfde brandstof. Toch bestaan er wezenlijke verschillen. Deze zijn ook van invloed op de diameter van een rvs kachelpijp of een rookgasafvoer van ander materiaal. Doorgaans hebben houtkachels een grotere diameter nodig. Hout heeft namelijk meer zuurstof nodig voor de verbranding dan bij houtpellets, die veel meer gecontroleerd branden. Ook beschikt een pelletkachel over een ventilator die rookgassen uitblaast. Daardoor is er minder trek in het kanaal nodig. Het kan lastig zijn om de juiste diameter voor het rookkanaal van uw houtkachel te berekenen. Ons eerste advies is daarom om de handleiding van uw houtkachel te raadplegen. Vaak is daarin meer informatie te vinden. Daarnaast zijn online verschillende rekenhulpen beschikbaar die u hiermee kunnen helpen. Beschikt u over een kachelpijp met de juiste diameter? Dan kunt u rekenen op een efficiënt verbrandingsproces. Dat betekent dat u met minder brandstof meer warmte zult weten te creëren.
Regels en regelgeving
Bij het installeren van een houtkachel, pelletkachel of een ander soort verwarmingssysteem is het belangrijk om het juiste rookkanaal te kiezen. En bij het selecteren van een rookkanaal speelt de diameter natuurlijk een essentiële rol. Maar… hoe bepaal je nu precies de juiste diameter voor je rookkanaal? Voor de houtkachel wordt, afhankelijk van het vermogen van de kachel, een bepaalde diameter aanbevolen. Een algemene richtlijn is dat de diameter van het rookkanaal op z’n minst gelijk moet zijn aan de diameter van de uitgang van de houtkachel. Dat zorgt er namelijk voor dat er een goede trek gecreëerd wordt, zodat de rook efficiënt afgevoerd kan worden. Een veel voorkomende maat voor houtkachels is Ø150 mm. Maar als je voor een grotere houtkachel kiest, dan is Ø180 mm of Ø200 mm meer geschikt. Bij het kiezen van een rookkanaal moet je ook overwegen of je een dubbelwandig of enkelwandig rookkanaal nodig hebt. Een dubbelwandig rookkanaal biedt een extra isolatielaag, waardoor de buitenwand van het kanaal minder heet wordt. In de praktijk betekent dit dat je het rookkanaal dichter bij brandbare materialen kunt plaatsen. Pelletkachels werken op een andere manier dan houtkachels, en vereisen vaak een specifieke aansluiting en afvoer. Een pelletkachel bevat een ventilator die rookgassen geforceerd uitblaast, waardoor er niet zoveel trek in het kanaal nodig is. De pelletkachel is vrijwel de enige kachel die op een rookkanaal van slechts Ø80 mm kan functioneren.
De minimale diameter van een rookkanaal hangt af van verschillende factoren. Denk bijvoorbeeld aan het type kachel, het vermogen van de kachel en de lengte van het rookkanaal. Over het algemeen geldt de richtlijn om een minimale diameter van Ø150 mm te hanteren voor houtgestookte kachels. Deze richtlijnen zijn echter algemeen. Om de diameter van het rookkanaal te bepalen, moet je de specifieke instructies van de fabrikant plus de lokale bouwvoorschriften volgen. Het bepalen van de juiste diameter van een kachelpijp kan nog best lastig zijn. Verschillende factoren spelen hierbij een rol, zoals het vermogen van de kachel, de lengte van het rookkanaal en de specifieke eisen van de installatie. Het is raadzaam om een professional te raadplegen bij het bepalen van de juiste diameter van de kachelpijp.
Het berekenen van de juiste diameter voor je rookkanaal vereist kennis van verschillende factoren, zoals het vermogen van de kachel, de hoogte van het rookkanaal, de lengte van horizontale pijpstukken en eventuele bochten of T-stukken. Er zijn online calculators te vinden en er is software beschikbaar die je kan helpen bij het berekenen van de juiste diameter. Wil je de diameter toch zelf berekenen? Bepaal het vermogen van je kachel: Het vermogen van je kachel is een belangrijk onderdeel bij het bepalen van de diameter. Raadpleeg de specificaties van de fabrikant: We kunnen het niet vaak genoeg zeggen. De fabrikant van je kachel kan je richtlijnen en aanbevelingen geven met betrekking tot de diameter van het rookkanaal. Bereken de benodigde diameter: Er zijn zoals we hierboven al noemden verschillende formules en tabellen (online) beschikbaar om de diameter van het rookkanaal te berekenen, op basis van het vermogen van de kachel. Schakel een professional in: Als je twijfelt over de berekening of als je te maken hebt met specifieke omstandigheden, schakel dan een ervaren installateur of specialist in. Het correct berekenen van de diameter van het rookkanaal is essentieel voor de veiligheid en efficiëntie van je kachel. Het zorgt ervoor dat rookgassen effectief worden afgevoerd en het voorkomt het risico op rookterugslag en koolmonoxidevergiftiging.
