Constructie details kolom aansluiting fundering: betrouwbare staal-betonverbindingen en voetplaatdetaillering

In deze tekst wordt stap voor stap uitgewerkt hoe een staalkolom die een bebouwde fundering draagt op een betonfundering moet worden aangesloten, met bijzondere aandacht voor de aansluiting van de flensplaat aan de onderzijde van de kolom en de voetplaatconfiguratie op een 50x50 cm betonnen voet. Het onderwerp is geïnspireerd door praktijkverhalen en best practice uit de bouwbranche, waaronder ervaringen met verouderde funderingspootjes, korrelsplitsing onder de kniklaag in klei en de overgang van houten gebinten naar stalen frames in boerderijen en industriële gebouwen.

Aansluitconcepten voor staal-betonverbanden

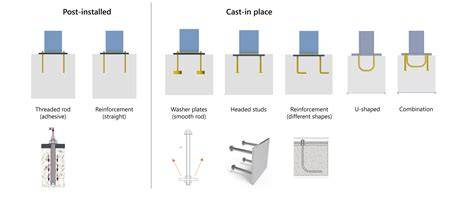

Staal-betonverbindingen worden uitgevoerd met ingestorte ankers, chemische ankers of mechanische ankers, waarbij de keuze afhankelijk is van belasting, randafstanden, insteekdiepte en constructieklasse. De voetplaatdetaillering bepaalt hoe de kolombelasting wordt overgedragen op de fundering en voorkomt lokale drukpunten door vlakliggingproblemen. Verdedigd wordt vaak een oplossing waarbij de flensplaat van de kolom circa 5 cm boven het beton uitsteekt en rust op draadeinden die ingeboord zijn in de fundering, zoals gebruikelijk bij benzinestations en vergelijkbare toepassingen.

1. Ingestorte ankers: geplaatst voordat het beton wordt gestort, bieden hoge nauwkeurigheid en dragen zware trek- en drukbelastingen goed over, maar vereisen precieze positionering in de bekisting.
2. Chemische ankers: geïnstalleerd nadat beton is gestort; zorgen voor sterke trekbelastingoverdracht en zijn gunstig bij ankers nabij de rand van de constructie, mits de uithardtijden volgens productinstructie worden gevolgd.
3. Mechanische ankers: sneller te plaatsen; geschikt voor lichtere belastingen en minder geschikt bij zware trekbelasting of ongunstige randafstanden.

Bij diepte en randafstanden geldt: te kleine randafstanden en onvoldoende insteekdiepte zijn frequente faalkosten veroorzaakt de afkeur bij inspectie. Een goede detaillering van de voetplaat, combinatie van ankervorm en juiste aandraaimoment volgens de berekening, is cruciaal voor de veiligheid en de levensduur van de constructie.

Hoe wordt een stalen voetplaat op beton bevestigd?

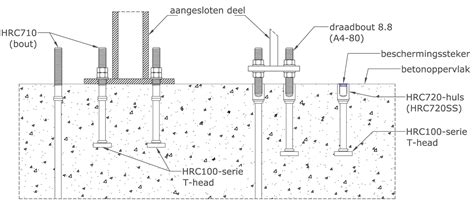

De voetplaat verdeelt de belasting over het betonoppervlak en wordt waterpas gesteld met stelmoeren of stelpakken. Het proces volgt deze fasen:

• Plaatsen van de ankerbouten, ingestort of boren op exacte positie volgens tekening.
• Positioneren van de kolom met voetplaat en waterpas zetten.
• Vullen van de ruimte onder de voetplaat met cementdeeg of epoxyvulmiddel voor gelijkmatige drukverdeling.
• Aandraaien van bovenste moeren volgens het voorgeschreven moment.
• Controle op positie en quality after verharding van het vulmiddel.

In dragende staalconstructies geldt CE-markering en naleving van normen; voetplaatdetaillering moet nauwkeurig afgestemd zijn op de constructieberekening. Bedrijven kunnen voetplaten leveren en vervaardigen zodat maatvoering en berekening op elkaar zijn afgestemd.

Normen en ontwerpprincipes voor staal-betonverbindingen in Nederland

De relevante normen zijn NEN-EN 1090 (staalconstructies, uitvoering), NEN-EN 1992 (betonconstructies) en NEN-EN 1993 (staalconstructies). Voor ankers geldt de vereiste productcertificatie gebaseerd op ETA-technische beoordelingen. Bij projecten voor Rijkswaterstaat of Waternet kunnen aanvullende eisen gelden uit RAW Bepalingen of contracteisen. Een correcte uitwerking in de engineeringsfase voorkomt vertraging en kosten door herstelboringen of vervanging van ankers.

Welke fouten komen vaak voor?

Veel voorkomende fouten bij staal-betonverbindingen zijn:

• Te kleine rand- en tussenafstanden bij ankers;
• Onvoldoende insteekdiepte;
• Verkeerde ankervorm voor de belastingrichting;
• Niet opvullen van de ruimte onder de voetplaat.

Deze fouten leiden tot onvoldoende krachtoverdracht en kunnen afkeur bij inspectie tot gevolg hebben. Een goede werkvoorbereiding en technische detaillering voorkomt de meeste fouten en zorgt voor correcte montage volgens tekeningen en berekeningen.

Techniek en praktijk: aansluiting van kolom op betonkolom

De vraag uit de praktijk betreft de beste aansluiting van de flensplaat aan de onderzijde van de stalen kolom op de betonkolom met een 50x50 cm voet en een kolomvoet van 25x25 cm, waarbij de kolom 10 cm boven de vloer uitsteekt. Een gangbare aanpak is het ontwerpen van een voetplaat die 5 cm boven het beton uitsteekt en rust op pootjes van draadeinden die in het beton gaan. Dit voorkomt lokale hoogdrukpunten en zorgt voor een gelijkmatige belastingverdeling. De constructie moet zo worden ontworpen dat zij bestand is tegen zijdelingse belasting door hefboomwerking bij eventuele zij-invloeden, zoals aanrijdingen op utiliteitsgebouwen of bij brandtests.

Bij het ontwerp wordt rekening gehouden met:

• Potentieel zijdelings moment en hefboomkrachten;;
• Het voorkomen van puntbelasting door ondervulling onder de voetplaat;
• Keuze tussen ingestort, chemische of mechanische ankers afhankelijk van belasting en randafstanden;
• Koers naar een optimale combinatie van vlakligging en corrosiebescherming, inclusief mogelijke loodlagen tussen staal en beton voor corrosiewering.

Relatie met de praktijk: tankstations en vergelijkbare toepassingen

In benzinestations wordt vaak de benadering toegepast waarbij de kolommen op pootjes staan en de flenseinden nabij de bovenkant van het beton zijn vastgezet met ankers en eventueel een mantel of slabje lood, afhankelijk van corrosie- en vochtbehandelingseisen. De constructie moet bestand zijn tegen zijdelingse krachten door hefboomwerking en tegen aanrijdingsbelasting, zodat de kolom zelfstandig in balans blijft en de rest van de constructie de krachten opvangt.

Praktische ontwerpregels en checklist

• Definieer belastingrichting: trek, druk, schuif en mogelijk axiaal moment.
• Bereken juiste ankertype (ingestort, chemisch, mechanisch) op basis van betontype, rand- en tussenafstand, en belasting.
• Plan voetplaatdetaillering: hoogte, dikte, positie ten opzichte van beton, en vulmateriaal.
• Controleer insteekdiepte en randafstanden volgens Eurocode- normen en projectafspraken.
• Plan voor corrosiebescherming en mogelijke loodlagen indien nodig.
• Integreer engineering vroeg in het ontwerpproces om vertraging en dure aanpassingen te voorkomen.

Wat levert een doordachte aansluiting op?

Een goed ontworpen en uitgevoerde aansluiting zorgt voor:

• Optimale draagkrachtverdeling en verminderde lokale drukpunten;
• Betere duurzaamheid en langere levensduur van de kolom-fundering;
• Veiligheid bij externe invloeden zoals zijbelasting en aanrijdingen;
• Naleving van normen en kwaliteitsborging volgens NEN-EN 1090/1992/1993 en CE-markering;
• Betere voorspelbaarheid van montagetijden en kosten door vroege detaillering.
