De aansluiting van een dak op een lager gelegen dakgedeelte is een complex onderwerp dat veel facetten omvat, van constructieve verbindingen tot waterdichtheid en detailing bij verschillende dakopbouwen. In dit artikel worden relevante termen, principes en concrete details samengebracht zodat bouwprofessionals en geïnteresseerden een duidelijk overzicht krijgen van de cruciale aandachtspunten bij dit type dakverbinding.
Belangrijke begrippen en definities
- Aanneemsom: het bedrag waarvoor de aannemer zich heeft verbonden het werk tot stand te brengen; de omzetbelasting is daarin niet begrepen.
- Accreditatie: de erkenning van een certificerende instelling door een accrediterende organisatie, nadat deze inrichting is getoetst op technische deskundigheid, onafhankelijkheid en betrouwbaarheid.
- Bitumen latex dakbedekking: een vloeibaar aan te brengen dakbedekkingssysteem op basis van bitumen latexemulsie.
- Dak: een uitwendige scheidingsconstructie tot een hoek van 70 graden met de horizontaal, bestaande uit de onderconstructie en alle zich daarop bevindende lagen inclusief het oppervlak dat is blootgesteld aan de weerselementen.
- Beschermfolie en Beschermingslaag: extra bescherming van een dakbedekkingsconstructie; de beschermlaag beschermt tegen mechanische beschadigingen en bestaat meestal uit vezelrubbermatten.
- Bedding: onderlaag van de deklaag in een dakbestrating, tevens voor de compensatie van maattoleranties.
- Compartmentering: verdeling van het dakbedekkingssysteem in compartimenten om lekkage te beperken.
- Gevelpan en Geotextiel: hulpstukken en waterdoorlatend textiel ter ondersteuning van waterafvoer en filtratie.
- Isolatiemateriaal: primaire functie is thermische isolatie van de dakconstructie.
- Scheiding tussen delen: bij aansluiting op lager gelegen gedeelten is het essentieel dat details rekening houden met doorlopende dampspanning, dampdiffusieweerstand en ventilatiemogelijkheden.
- Kosten en faalkosten: faalkosten ontstaan door vermijdbaar tekortschieten in het bouwproces; nauwkeurige detailing helpt deze te voorkomen.
Typische bouwkundige aspecten van de aansluiting
- Opbouw en compartimentering: bij een aansluiting tussen dakdelen wordt vaak gekozen voor compartimentering om in geval van lekkage het water te beperken tot een beperkt deel van het dak.
- Rand- en hoekzones: de windweerstand en waterdichtheid hangen sterk af van de indeling in rand-, hoek- en middenzones; de aansluiting moet zelfs bij extreme weersomstandigheden waterdicht blijven.
- Kimfixatie en knellijncorrecties: bij de aansluiting aan de kim en langs de snijlijnen van schuine dakschilden is extra bevestiging (kimfixatie) vaak nodig om windweerstand te waarborgen.
- Waterafvoer en condensatie: druppelschade en condensvorming aan de randprofielen kunnen optreden als afwerkstroken niet correct zijn bevestigd of als de lineaire uitzetting verschilt tussen profielen en afwerkmaterialen.
- Inwatering en stuiknaden: scheurvorming bij stuiknaden van aluminium profielen kan leiden tot inwatering; het is cruciaal om bewegingsruimte en nahechten correct toe te passen.
Materialen en systemen die vaak voorkomen bij aansluitingen
Er zijn diverse systemen en materialen die worden toegepast bij de aansluiting van een dak op een lager gelegen dakgedeelte. Voorbeelden zijn:
- Bepaalde dakbanen zoals CSM-dakbanen (CSM-dakrollen) en geperforeerde waterkerende membranen.
- Geweven en vezelversterkte membranen voor dampdiffusie en waterdichtheid.
- Geïntegreerde systemen waar isolatiemateriaal en dakbedekking volledig zijn bevestigd (compactdak) ten behoeve van watertransportbeperking.
- Bevestigingsmiddelen voor randen en naden zoals klangen en andere metalen detailleringen die afgestemd zijn op de vorm van de deklijst.
Verduidelijking van kritieke details bij verbindingen
Wanneer water zich door de bovenste laag steen dringt, kan de rand van het dakbeschot nat worden. Dit is vooral van belang als de spouw aan de bovenzijde wordt afgesloten. Inwatering als gevolg van scheurvorming in de afwerkstrook ter plaatse van de stuiknaden van de aluminium dakrandprofielen vereist aandacht bij materiaalkeuze en nauwkeurige montage. Bij de koppeling tussen wand en dakconstructie is een eenvoudige en snelle montage vaak mogelijk door gebruik te maken van systemen zoals prefab HSB-dak met een halve strijkregel als aanslag.
Praktische aanbevelingen voor een goede detailing
- Plan de overgang van dak naar lager gelegen gedeelte zorgvuldig met aandacht voor opstand- en dakrandhoogte om waterdicht te blijven bij doorsnedes en verbindingen.
- Houd rekening met de grote verschillen in lineaire uitzetting tussen profielen en afwerkstroken bij stuiknaden om scheurvorming te voorkomen.
- Zorg voor voldoende spouw- en ventilatiemogelijkheden bij koppelingen om condensatieproblemen te beperken en het constructief vocht te beheren.
- Overweeg compacte dakopbouw (compactdak) waar mogelijk om watertransport door de dakbedekkingssysteem te minimaliseren en de detailing eenvoudiger te maken.

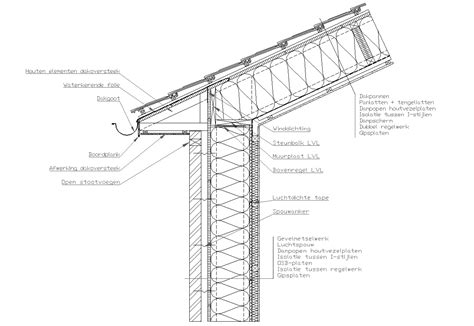

Aansluiting spouwmuur met hellend dak
Voorgestelde aanpak bij een concreet bouwproject
Bij een nieuwbouwsituatie met een plat dak in het midden en schuin aflopende zijden is het essentieel om de overstek en boeiboord esthetisch en functioneel af te stemmen. Het advies is om een verjongd overstek te kiezen zodat het dikke isolatiepakket ondanks een brede dakrand elegant kan worden afgedekt. Voor de koppeling tussen wanden en dak kan een prefab HSB-dak met halve strijkregel als aanslag een efficiënte oplossing bieden. Voor hellende daken werken we met oplossingen op maat op basis van specifieke behoeften van de klant en projectdetails.
Onze engineers denken graag mee over knooppunten die niet op de pagina staan en helpen met op maat gemaakte oplossingen voor koppelingen van wanden met daken die een bepaalde helling hebben. Als u een bouwproject hebt, kunt u contact opnemen voor specifieke bouwdetails en oplossingen.
