Algemeen: Dit katern beschrijft de wijze waarop aansluitingen van kozijnen op het bouwkundig kader dienen te worden uitgevoerd. De basisuitgangspunten zijn de traditionele kozijnaansluitingen op een stenen binnenblad met isolatie in de spouw. Met betrekking tot bouwkundige aansluitingen draagt de timmerfabrikant in concept III en IV de verantwoordelijkheid voor ontwerp en montage.
Toepassingsklassen en materiaaleisen
11.2 Toepassingsklassen: De toepassingsklassen voor houten gevelelementen geven de mate van blootstelling/belasting van het buitenklimaat op het gevelelement aan. Aan houten gevelelementen met een hoge blootstelling/belasting worden hogere eisen gesteld ten aanzien van de toegepaste materialen zoals houtsoort en verlijming.
11.4.2 Plaatsing in de bouw: Voor eisen en verantwoordelijkheden met betrekking tot aanlevering en plaatsing van kozijnen en toe te passen dichtingsmaterialen in de bouw wordt verwezen naar katernen 40, 72, 73 en 81. In de bouwkundige aansluitingen mogen geen capillaire naden voorkomen. Zo dient bij het plaatsen van raamdorpelstenen rekening te worden gehouden met een vrije ruimte in de aansluiting op de onderzijde van de onderdorpel, waardoor onderdorpel kan worden afgeschilderd en onderhouden; de vrije hoogte onder de neus van de onderdorpel bedraagt 15 mm. Met een afschuining van de waterslag van ten minste 10° of een dorpel met verhoogde neus mag de scheluwte na plaatsing 0,5% van de kleinste afmeting zijn, waar nodig (bijv. toegankelijkheidseis volgens Bouwbesluit).
Uitvoeringsvormen van kozijnen
11.5.1 Inmetselkozijnen: Spouwlatten dienen als overgangselement tussen kozijn en bouwkundig kader. 11.5.2 Prefab betonnen wanden: Bij montage tegen prefab wanden ook spouwlatten; omkanten van kozijnen dienen geprofileerd te worden voor een passende aansluiting en opname van spouwlatten.

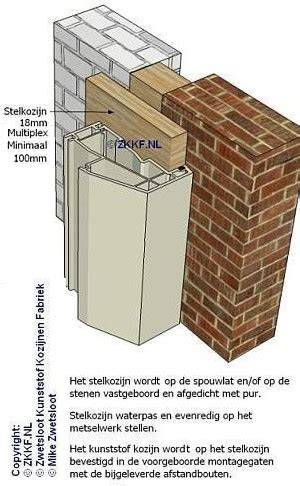

11.5.3 Niet dragende houten binnenspouwbladen en Houtskeletbouw: Aansluitingen op niet dragende binnenspouwbladen en HSB wijken af van de standaard inmetselkozijnen; tekeningen serie 11.B2 geven veelvoorkomende details. 11.5.4 Stelkozijnen: Het stelkozijn dient als overgangselement tussen kozijn en bouwkundig kader. De aansluiting moet waterdicht en luchtdicht zijn, waarbij luchtdichting zoveel mogelijk aan binnenzijde en in één vlak wordt geplaatst.
11.5.4.1 Bevestiging: Belastingen worden via sponningstelsel en bevestigingsmiddelen overgebracht naar het stelkozijn; gebruik passende bevestigingsmiddelen en voorkom koudebruggen.
11.5.4.2 Plaats bevestigingsmiddelen: Per stijl/dorpel minimaal twee bevestigingspunten; bij ontbrekende onderdorpel dient de onderdorpel van het kozijn aan het bouwkundig kader te worden verankerd.
Plaatsing en bevestiging in de gevel
11.6 De plaats en bevestiging van het kozijn in/aan de gevel: hoofdprincipes zijn weergegeven in tekeningen 11.B1, 11.B2 en 11.B3. Spouwlatten kunnen gebruikt worden; aansluiting op spouwlat moet luchtdicht zijn. Minimale afmetingen: spouwlatten tegen houten binnenspouwblad 27 x 44 mm; tegen andere materialen 38 mm dikte; oplegmaat op bouwkundig kader minimaal 25 mm. Aansluitingen worden luchtdicht uitgevoerd; nagels 2 x de dikte van spouwlat, maximaal 300 mm uit elkaar; nieten maximaal 200 mm.
11.6.4 Verankering: Kozijn rondom aan bouwkundig kader bevestigd met hoekankers; vervormingen van kader mogen geen nadelige invloed hebben; hoekankers en bevestigingsmiddelen corrosiewerend.
11.6.5 Plaats van verankeringsmiddelen: Hoekankers aan binnenzijde van thermische spouwisolatie tegen het bouwkundig kader; h.o.h. maximaal 700 mm. Voor reliëfdorpels of schuifpuien kan h.o.h. aangepast worden.
11.6.5.2 Hoekankers ter plaatse van stijlen en bovendorpels: Verankering aan de bovenliggende vloer met hoekanker met verticaal slobgat; momentvast draaien van bevestigingsmiddelen. Rekwerken dienen als één geheel met kozijn; zwaartepunt van gevelelement (glaslijn) in beschouwing nemen.
Dichtingen, lucht en water
11.7.1 Luchtdichting bij de aansluiting op het bouwkundig kader: Door luchtdrukverschillen tussen spouw en woonruimte kunnen luchtstromen ontstaan; de aansluiting van kozijn/spouwlat met het bouwkundig kader (warme zijde) moet voorzien van een rondgaande luchtdichting; ononderbroken en in één vlak aangebracht. Ruimte laten voor luchtdichting, afgestemd op materialen en vervormingen.
11.7.2 Waterdichting: Gebruik waterdichte/waterwerende lagen; overlappingen dakpansgewijs. Bovenzijde spouwlat/stelkozijn en bovendorpel beschermen tegen water; bij lateidetailleringen mogelijk afvoer van water uit spouw. Waterdichte laag minimaal 150 mm hoog tegen binnenblad; verticale deel buiten gevelvulling minimaal 15 mm hoog; waterdichte laag minimaal 100 mm overlappen aan weerszijden van het onderliggende kozijn, met minstens 20 mm opzet. Bij waterslag onderzijde, spouw-waterwerende laag van minimaal 100 mm hoog; afstand 5-10 mm tot isolatie. Waterwerende laag moet bovenliggend kozijn in beide zijden overlappen. Mogelijk raamdorpel stelblokjes toepassen in timmerfabriek. Zijaansluiting: waterwerende laag minimaal 80 mm breed; rondom bolle delen met raakhoek ≤ 30° voorzien van waterdichte en luchtdichte lagen. Voor niet wateropnemend materiaal verbinden; houd capillaire naad tegen. Voor gekoppelde kozijnen > 15 m² stijlen en dorpels aan bouwkundig kader bevestigen. Koppelingen moeten over gehele hoogte/ breedte doorlopen. Koudebruggen vermijden bij verticale koppeling. Gebruik koppellat ingelaten in sponning; buiten wisselsponning waterdicht, binnen luchtdicht.
11.9.2 Uitgangspunten renovatie: Voor renovatie geldt afwijkende regelgeving; asbestinventarisatie verplicht bij slopen.
Renovatie en bijzondere constructies: HSB en derden
11.9.3 Uitgangspunten HSB: Aansluiting rondom kozijn bepalend; detail sluit aan op elementmaatvoering, buitenafwerking en meer. Bij HSB-elementen wordt kozijnpositie meegerekend in elementdetaillering, inclusief binnenbeplating, folies, isolatie en buitenafwerking. Serie 11.B2 toont veelvoorkomende details. Bij derdenkozijnen: HSB-detail afstemmen op positie en aansluiting van dat kozijn. Prefab plaatsing mogelijk vanuit engineering; minder overdrachtsmomenten en betere kwaliteitcontrole. Optioneel ook aluminium of kunststof derdenkozijnen mogelijk.
Luchtdichte aansluiting stelkozijn en binnenblad: Belangrijk voor EPC/BREEAM en toekomstige BENG. Binnenafdichting met kitvoeg op rugvulling of PUR-schuim met kitvoeg; PUR-schuim kan warmteweerstand verbeteren maar kan ventilatie beperken en vochttransport veroorzaken. Binnenafdichting niet uitsluitend met afdichtingsbanden; banden werken als spons en kunnen krimpen. Een binnendichting vereist kit op rugvulling.
Waterdichting stelkozijn en bovenkant: Voor stelkozijn en binnendeel is waterdichtheid cruciaal; waterdichtheidslagen en overlap afspraken volgen NEN 2778 en NEN-EN 1027. Voor waterdichting highlighted: dubbel afdichtingssysteem met ruimte tussen buiten- en binnendichting (minstens 15 mm) en uitmonding naar buiten. Waterbelasting op stelkozijn variëert met materiaal en neggediepte; rekening houden met vocht en onderhoud.
Optionele koppelingen en renovatieadviezen
Bij renovatie en koppelingen is het essentieel te zorgen voor voldoende dilatatie (2,5 tot 6,0 m) en voor woorde voegdichtingen met schuimbanden, kitten of rubbers. Belangrijke richtlijn: ontwikkel een doorlopend luchtdicht systeem rondom kozijnen op passiefhuisniveau, zodat koudebruggen en vochtproblemen beperkt blijven.
Voor beoordeling van goede bouwkundige aansluiting en CE-markering: voer in-situ-tests uit volgens NEN 2778 en NEN-EN 12207/10208; overleg met constructeur voor type en afmetingen van bevestigingsmiddelen en ankers. Advies: ontwerp bouwkundige aansluiting altijd volgens bovenstaande voorwaarden en gebruik een geïntegreerde benadering gericht op isolatie, luchtdichtheid en duurzaamheid.
Hoe maak je een kozijn water- en luchtdicht?
Een samenvatting van praktische inzichten uit de tekst: kozijnaansluitingen vereisen nauwkeurige detaillering, spouwlatten correct luchtdicht afsluiten, stelkozijnen waterdicht en luchtdicht verbinden aan binnenblad, en zorg dragen voor ruimte voor onderhoud en schilderwerk onder de onderdorpel. Koppelingen moeten zodanig ontworpen worden dat de kozijnen onafhankelijk kunnen bewegen zonder water of luchtinfiltratie te veroorzaken.
| Onderdeel | Belang/Functie | Minimale afmetingen |
|---|---|---|
| Spouwlat tegen houten binnenspouwblad | Luchtdichte aansluiting | 27 x 44 mm; dikte 38 mm tegen andere binnenspouwbladen |
| Oplegmaat spouwlat op bouwkundig kader | Ruimte voor afwerking en afdichten | 25 mm |
| Nagels/nieten | Bevestiging van spouwlatten | Nagels max 300 mm uit elkaar; nieten max 200 mm |
