Dit artikel gaat in op wat peil 2395 betekent voor kozijnen en hoe dit peil een cruciale rol speelt in de bouwpraktijk. Binnen projectmatige bouw bepalen ramen en kozijnen veel meer dan alleen het gevelbeeld; ze hebben invloed op isolatie, luchtdichtheid, onderhoud, montage en uiteindelijk op de manier waarop een gebouw in de praktijk functioneert.
Wat is Peil en wat betekent Peil=0?
Een bouwpeil is een vastgestelde referentiehoogte (Peil=0) die dient als het nulpunt voor alle verticale hoogtemetingen en maataanduidingen op bouwtekeningen en tijdens de uitvoering. De afspraak over het 'Peil=0' wordt minutieus vastgelegd in alle relevante bouwdocumenten, zoals architectonische tekeningen, constructieberekeningen en installatieoverzichten. De bovenkant van de afgewerkte begane grondvloer wordt vaak gekozen als Peil=0, maar dit kan per project verschillen, afhankelijk van landschappelijke inbedding of infrastructuur. Het bouwpeil is de onzichtbare gids, de garantie dat alles straks naadloos in elkaar valt.

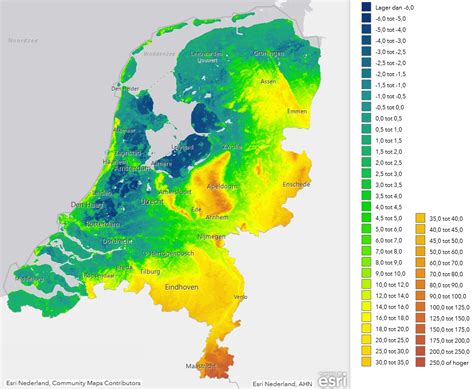

Het bouwpeil ís niet het NAP, maar wordt er vaak wel aan gekoppeld. Het projectspecifieke Peil=0 kan bijvoorbeeld worden gedefinieerd als '+3,50 m NAP'. Een gestandaardiseerde referentiehoogte maakt het mogelijk om verticale afmetingen eenduidig te communiceren en af te stemmen op bestaande infrastructuur of landelijk netwerken. In de loop van de geschiedenis ontstond dit systeem door de toenemende behoefte aan coordinatie op grotere schaal, waarbij een extern referentiepunt nodig werd om lokale nulpunten te kunnen vergelijken.
De relatie tussen Peil=0 en NAP is dus dat Peil=0 een lokaal nulpunt is dat vaak gekoppeld wordt aan een extern referentiepeil zoals NAP. Een funderingsaannemer werkt op tekeningen waarin bijvoorbeeld staat: 'onderkant vorstrand op -1,20 m t.o.v. Peil=0'. De uitzetter projecteert dat peil op een stabiel punt op de bouwplaats, waarna de kraanmachinist graaft en de controleur meet vanaf die referentie. Zo ontstaat een uniforme hoogtematrix waarin elk verticaal meetpunt op de bouwplaats wordt afgeleid van Peil=0.
Toepassing van kozijnen rondom Peil
Wanneer kozijnen geleverd worden met vaste afmetingen, moet de bovenzijde vensterbank op een bepaalde hoogte ten opzichte van Peil=0 liggen, bijvoorbeeld op +0,85 m t.o.v. Peil=0. De metselaar bouwt de gevel op en weet precies tot welke hoogte de dagopening moet komen; het bouwpeil fungeert als onmisbare gids voor de juiste hoogtevoering. Bij het samenstellen van een houten of kunststof kozijn wordt veel aandacht besteed aan maatvoering, afwerking en aansluitingen, zodat de kozijnen precies aansluiten op het bouwkundig kader.
Het is belangrijk dat de kozijnen correct worden geplaatst ten opzichte van de onderdorpel en spouwlatten, zodat er geen capillaire naden ontstaan en zodat de waterdichte en luchtdichte verbindingen kloppen. Bij inmetselkozijnen worden spouwlatten toegepast als overgangselement tussen kozijn en bouwkundig kader; bij prefab betonnen wanden geldt een vergelijkbare aanpak. De omkanten van de kozijnen dienen te worden geprofileerd voor een correcte aansluiting op het bouwkundig kader. De aansluitingen op stelkozijnen moeten zo worden uitgevoerd dat de belastingen op het kozijn via het stelkozijn naar het bouwkundig kader worden overgebracht en er geen koudebruggen ontstaan.
Bij de bouwkundige aansluiting moet luchtdichting ononderbroken en in één vlak worden aangebracht; waar dit technisch niet mogelijk is, kan de dichting doorgaand, ononderbroken en verspringend geplaatst worden. Voor waterdichting geldt dat de waterdichte laag minimaal 150 mm hoog tegen het binnenblad bevestigd moet worden en dat overlappende lagen dakpansgewijs moeten worden toegepast. Bij zijaansluitingen moet een waterwerende laag van minimaal 80 mm breedte worden opgenomen in de spouw. Koppelingen tussen kozijnen dienen zo gedetailleerd te zijn dat ze het mogelijk maken om bewegingen in de onderdelen op te vangen zonder verlies van water- of luchtdichtheid.
In het BRL-katern 11 wordt verder ingegaan op de verschillende aansluitingsmethoden: inmetselkozijnen, prefab wanden en stelkozijnen. 11.5.4 Stelkozijnen vormen een overgangselement tussen kozijn en bouwkundig kader; de bevestiging van kozijnen aan stelkozijnen dient duurzaam te zijn en de geleverde belastingen moeten naar het bouwkundig kader worden overgebracht. H.o.h. (afstand tussen de palen en dorpels) van hoekankers bedraagt maximaal 700 mm; bij schuifpuien wordt dit gewichtmaal 2 genomen voor het bepalen van hoekankerposities. Rekwerken naast, boven en onder het kozijn dienen als één geheel tegen het kozijn bevestigd te worden.
Renovatie, CE-markering en regelgeving
Bij renovatie geldt een afwijkende regelgeving ten opzichte van nieuwbouw, waarbij asbestrisico’s tijdens sloopwerkzaamheden inventarisatie vereisen. CE-markering voor kozijnen staat voor een verplichte Europese conforme aanduiding; DoP (prestatieverklaring) beschrijft luchtdoorlatendheid, waterdichtheid en thermische isolatie. Een kozijn zonder CE-markering mag niet in de bouw worden toegepast en kan opleveringsverliezen veroorzaken. EN 16034 behandelt brand- en rookwerende prestaties van deuren en buitenkozijnen met te openen delen, terwijl EN 14351-1 de algemene producteigenschappen vastlegt voor niet-brandwerende ramen en deuren.
Gevelelementen bepalen de gevelstructuur en de water- en winddichtheid; vanaf de jaren zeventig werden standaarddetails ontwikkeld voor houten en stalen ramen en deuren, met evoluties naar glaslatten en diverse draairichtingen. Gevelelementen vormen een samenhang met de gevel; kozijnen dienen qua materiaal en kleur afgestemd te zijn op het hoofdgebouw om een harmonieuze uitstraling te behouden. Bij nieuwbouw of pui-omgevingen is het ontwerp van kozijnen en gevelelementen essentieel voor de uitstraling en de functionele prestaties van het gebouw.
Kernpunten voor de praktijk
- Het Peil=0 is een cruciaal referentiepunt voor alle verticale maten op bouwtekeningen en bij uitvoering.
- Peil=0 wordt vaak gekoppeld aan NAP, maar de exacte invulling is projectspecifiek.
- Kozijnconstructies vereisen nauwkeurige maatvoering, afwerking en correcte aansluiting op bouwkaders en spouwlatten.
- Water- en luchtdichtheid zijn kernaspecten van goede kozijninstallatie; details zoals dakpansgewijze overlappen en voldoende afstand tot isolatie zijn essentieel.
- Renovatie vereist speciale aandacht voor asbest, regelgeving en aansluiting op bestaande bouwmethodieken.
- CE-markering en DoP zijn verplichten om te voldoen aan Europese normen en bouwveiligheid te waarborgen.
