De broodjesvloer / combinatievloer is een systeemvloer die bestaat uit prefab voorgespannen betonnen liggers met daartussen meestal polystyreen vulblokken (EPS) en is voorzien van een druklaag (grindbeton).
Deze vloer wordt vooral toegepast op de begane grond, boven een kruipruimte.
De term broodjesvloer, ook wel combinatievloer, balken- en broodjesvloer of PS-isolatievloer genoemd, verwijst naar een systeemvloer.
De combinatievloer is speciaal ontwikkeld als warmte-isolerende beganegrondvloer voor de woningbouw.
Het is een uitmateness geschikte vloer voor toepassing boven kruipruimten, en dient als een solide ondergrond voor steenachtige afwerkingen.
De flexibiliteit van de productie en een uitgebreide voorraad zorgen voor snelle levertijden.
De combinatievloer is ook geschikt voor de renovatie van oude vloeren, met name in huizen die op houten palen staan of huizen die een lichte vloerconstructie vereisen.
De broodjesvloer / PS-combinatievloer wordt nat afgwerkt met een druklaag; een EPS-vulelement dient tegelijk als isolatie en verloren bekisting.
Bij toepassing boven kruipruimten zijn EPS broodjes vaak gebruikt; boven kelders of verdiepingen wordt met vula-elementen van lichtbeton of gebakken klei gewerkt.
De broodjesvloer bestaat uit betonnen T-liggers (VBI liggers/balken) en EPS vulblokken die tussen de liggers geplaatst worden.
De betonnen liggers zijn verkrijgbaar in verschillende lengtes; S1 balken (T1) variëren van 148 cm tot 423 cm, S2 balken (T2) van 348 cm tot 503 cm, en S3 balken (T3) van 498 cm tot 668 cm.
Voor standaard woonhuissituaties is iedere balk sterk genoeg bij de vereiste oplegging van 10 cm.
EPS-vulelementen (broodjes/Tempex) zijn lichtgewicht en zorgen voor isolatie; ze zijn verkrijgbaar in verschillende breedtes.
De geïsoleerde polystyreen combinatievloer is geschikt voor toepassing boven kruipruimten.
De warmteweerstand (Rc-waarde) varieert van 2,5 tot 6,5 afhankelijk van de soort en de dikte van de broodjes.
Op de broodjesvloer wordt een wapeningsnet gelegd als wapening voor de druklaag.
De bouwlagen bestaan uit meerdere niveaus: Vloerlaag 1 tot 5 met afwerk- en vloerlagen zoals beton, zandcement en eindafwerking.
De RC-waarde en de overgang tussen lagen bepalen in belangrijke mate de isolatie en het comfort van de vloer.
Een voordeel van de broodjesvloer is dat ze snel kan worden geleverd en zonder kraan kan worden gemonteerd bij korte overspanningen.
Monoliet af te storten vloer vermindert kans op scheurvorming bij harde vloerafwerking.
Sparingen kunnen eenvoudig worden aangebracht, mits ze tussen de balken gerealiseerd kunnen worden.
De broodjesvloer heeft een relatief geringe dikte (≈210 mm exclusief druklaag en isolatielaag; inclusief isolatielaag en druklaag ≈350 mm).
Geschikt voor uitbouw van bestaand gebouw, renovatie en nieuwbouw.
De kruipruimte blijft behouden bij broodjesvloer; hierdoor ontstaat vrijheid bij kabels en leidingen, maar kan ook later nog toegankelijk blijven.
De kruipruimte wordt wel gevuld met schuimbeton, waardoor deze niet toegankelijk is na plaatsing.
Vervolgens blijft er ruimte over om kabels en leidingen in de kruipruimte te plaatsen na plaatsing van de broodjesvloer.
Een nadeel is de kans op vocht in de kruipruimte; dit blijft aanwezig bij de broodjesvloer.
Een voordeel is de compacte opbouw en de mogelijkheid om op moeilijk bereikbare plaatsen te werken, zoals bij een uitbouw achter een woning waar geen vrachtverkeer kan komen.
De anhydrietvloer omsluit de vloerverwarming 100%.
Schuimbeton is een uitstekend materiaal voor het isoleren van de vloer.
Broodjesvloeren zijn al langer op de markt en oudere broodjesvloeren moeten vaak opnieuw geïsoleerd worden.
De voornaamste reden is vocht in de kruipruimte.
De balken broodjesvloer is een veel geplaatste vloer; bij renovatie kunnen gaten in de muur worden gehakt.
De zandcement deklaag leiden warmte van de vloerverwarming minder goed; oorzaken kunnen zijn dat beton te snel droogt of mindere hechting aan wapening.
De vulelementen van EPS-piepschuim zijn brandbaar en de kans op ongedierte blijft aanwezig; ook vocht kan een rol spelen.
Een voordeel van een broodjesvloer is vooral dat deze bestaat uit kleinere samen te stellen onderdelen, waardoor deze geschikt is voor lastig bereikbare plaatsen.
De combinatievloer is ontworpen als warmte-isolerende beganegrondvloer voor woningbouw en is geschikt boven kruipruimten met een solide ondergrond voor steenachtige afwerkingen.
De werking van de vloer is afhankelijk van de combinatie van liggers en EPS broodjes die warmte-isolatie bieden en tegelijk dragen.
De verschillende benamingen (combinatievloer, balken- en broodjesvloer, PS-isolatievloer) verwijzen naar variaties in technieken of methoden.
Bij renovatie worden de complete vloeren verwijderd en vervangen, wat ook als renovatievloer zichtbaar kan zijn.

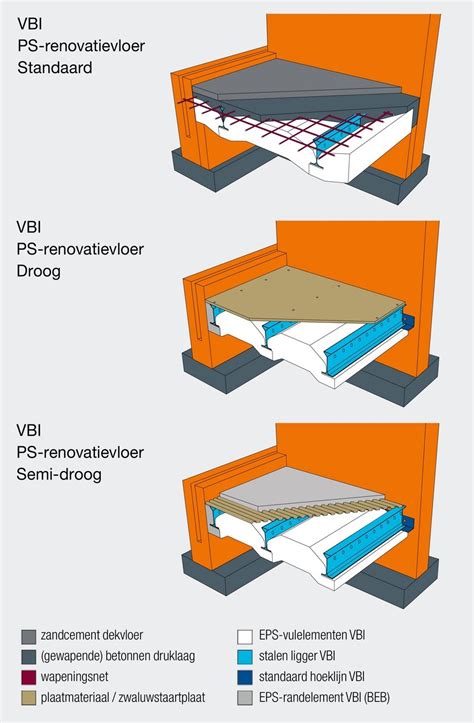

De VBI PS-renovatievloer Droog, Standaard en Semi-droog zijn verschillende varianten met elk eigen toepassing en afwerking.
Bij de installatie van een PS-renovatievloer droog wordt een deel van plaatmateriaal onderbroken zodat een sparing voor kruipgat mogelijk blijft.
Bij de VBI PS-renovatievloer Standaard kan tussen de liggers een bekisting voor kruipgat worden gemaakt en daarna de sparing nadat de druklaag is uitgehard.
De VBI PS-renovatievloer Semi-droog laat eveneens kruipgat-behaden toe met een sparing tussen de liggers en zwaluwstaart.
De luchtdichtheid van de vloerconstructie kan worden gegarandeerd als de naden en koppelingen luchtdicht zijn afgewerkt.
VBI PS-renovatievloer Droog: Voor vloerafwerking geldt dat het plaatmateriaal aan Eurobrandklasse Dfl moet voldoen en rookontwikkeling S1 of S2.
De PS-renovatievloeren zijn bestand tegen vochtige kruipruimtes, maar de elementen zelf mogen niet langdurig in contact komen met grondwater.
De VBI PS-renovatievloer is een innovatieve vloeroplossing ontwikkeld voor professionals uit de praktijk, gericht op efficiëntie en bouwresultaten.
Er zijn drie varianten beschikbaar: PS-renovatievloer Standaard, Droog en Semi-droog, elk passend bij verschillende bouwsituaties.
Bij toepassing van een broodjesvloer is de kruipruimte vaak het gebied waar men extra aandacht aan besteedt voor isolatie en vochtbeheer.
Installatie vereist het kiezen van één systeem/fabrikant en het vasthouden aan die ene methode.
De minimale oplegging voor liggers is doorgaans 10 cm, en de druklaag moet voldoende dik zijn zodat deze 40-50 mm boven het polystyreen uitkomt.
De samenstelling van de dekvloer ligt meestal tussen de 50 en 60 mm, wat geschikt is voor woning- en utiliteitsbouw.
Vloerverwarming wordt vaak niet direct in de druklaag van een VBI- of Havebo renovatievloer geplaatst; bovenop de druklaag kan een extra deklaag van circa 5 cm worden aangebracht om vloerverwarming te integreren.
In de praktijk worden deze termen vaak door elkaar gebruikt bij het omschrijven van PS-combinatievloeren en PS-renovatievloeren.
De VBI VloerSpecificator is een online tool om projecten te specificeren en beheren, inclusief berekeningen voor PS-renovatievloeren en bijbehorende legplans.
Het montagepakket van VBI is bedoeld voor vloeren met de PS-renovatievloer Droog en bevat bevestigings- en montagematerialen voor circa 25 m2.
Combinatievloer leggen 1
Vergelijking en installatieoverzicht
- Combinatievloer / balken broodjesvloer: betonnen liggers + EPS broodjes + druklaag; toepasbaar op begane grond boven kruipruimte; Rc-waarde 2,5-6,5; mogelijk tot circa 5,5-6 m overspanning;
- Schuimbetonvloer: alternatief met lagere totale dikte; druklaag + afwerkvloer bovenop; kruipruimte meestal gevuld met schuimbeton; handiger bij grotere overspanningen en minder vochtproblemen.
Kosten en planning
Volgens de bronnen kan een eerste kostenoverzicht beginnen bij circa €35,- tot €40,- per meter (excl. btw en overige kosten).
Een vrijblijvende exacte berekening kan hier gemaakt worden; de afwegingen hangen af van Rc-waarde, isolatiedikte en gewenste vloeropbouw.
Materialen en varianten
De broodjes bestaan uit verschillende typen vulblokken: EPS/Tempex, beton of gebakken klei (Stalton-vloer en Staltonpaneel).
De keuze tussen PS-isolatievloer of PS-combinatievloer hangt af van de draagkracht, isolatie-eis en verwerkingssnelheid.
PS-renovatievloer kan droog of semi-droog uitgevoerd worden met specifieke aanpassingen voor kruipruimtes en sparingen.
Bij langere overspanningen en/of hogere belastingen kan een tussenoplegging nodig zijn; dit moet afgewogen worden bij ontwerp en berekening.
