Leveren en leggen van Lewis-zwaluwstaartplaten: minimale dikte van betonlaag op zwaluwstaartplaten voor lichte betonnen vloeren

Zwaluwstaartplaten (Lewisplaten) onder een betonvloer garanderen dat er geen lekkages optreden. Daarom word een betonvloer op zwaluwstaartplaten vaak toegepast in badkamers. Zwaluwstaartplaten zijn ideaal als verloren bekisting voor het storten van een dunne en sterke betonvloer, vooral bij projecten waar een lichte, dragende vloerconstructie nodig is. Ze zijn uitstekend voor waterdichte afwerkingen en kunnen goed gecombineerd worden met vloerverwarming.

Wat zijn zwaluwstaartplaten en waarom kiezen voor ze?

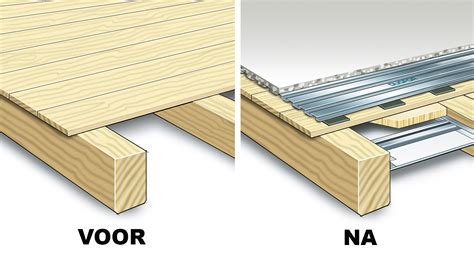

Zwaluwstaartplaten worden gebruikt als bekisting voor dunne, sterke betonvloeren. Ze overlappen elkaar aan de korte en lange zijde zodat een stabiele basis ontstaat en vormen een draagvloer met laag gewicht. De platen fungeren tijdens het aanbrengen van mortel als bekisting en daarna als wapening na uitharding. Dit maakt ze bijzonder geschikt voor renovaties, verdiepingsvloeren en badkamers waar waterdichtheid en lage opbouwhoogte cruciaal zijn.

Belangrijke kenmerken en toepassingsgebieden

• Ideaal voor badkamers en vochtige ruimtes vanwege waterdichte eigenschappen.
• Geschikt voor combinatie met vloerverwarming dankzij goede warmtegeleiding en laag gewicht.
• Op houten of stalen onderconstructie te plaatsen, met overlappende flenzen die in elkaar klikken.
• Snij- en maatwerk mogelijk met haakse slijper voor obstakels zoals leidingen of muren.

Dikte van betonlaag: wat is minimaal nodig?

Voor een stevige afwerkvloer op zwaluwstaartplaten wordt doorgaans een betondikte van 3 tot 5 cm aangehouden. In de praktijk ligt de minimale laagdikte boven de ribbels meestal around 30 mm, maar vaker wordt gekozen voor een totaal van 50 tot 60 mm afhankelijk van toepassing en belasting (bijvoorbeeld vloerverwarming en extra belastingen).

Berekening en hulpmiddelen

Een handige calculator berekent hoeveel platen en betonmortel nodig zijn op basis van vloerafmetingen en laagdikte. De berekening houdt rekening met overlap aan de lange zijde (~2 cm) en korte zijde (5-10 cm). Betonverbruik wordt vaak uitgedrukt als liters per vierkante meter (bijv. 27 kg of 13 liter per 10 mm laagdikte per vierkante meter).

Bij maatwerk kun je zwaluwstaartplaten zo snijden dat ze rondom obstakels zoals leidingen of muren passen. Overlaps moeten correct worden uitgevoerd om lekkages en onregelmatige vloeroppervlakken te voorkomen. De kopse kanten overlappen over een lengte van 50-100 mm met afwisselende oriëntatie van blauwdrukken op de platen.

Installatie en verwerking: stapsgewijs richting een slanke, sterke vloer

1. Oude vloerdelen verwijderen indien mogelijk om gewicht te verminderen en ventilatie te verbeteren. Zaag deze delen door met een cirkelzaag.
2. Vloerbalken controleren en vervangen waar nodig; de draagkracht van de balken bepaalt of ze de betonvloer kunnen dragen.
3. Klem tussen wand en randstrook met folie en plaats zwaluwstaartplaten om de balken heen om 50 cm omvattend te bevestigen. Overlaps aan korte en lange zijden identificeren en zorgen voor voldoende overlap.
4. Voor badkamers: aarding aanbrengen op een zwaluwstaartplaat met een blanke aardingsdraad vastgezet in de vloerbalk.
5. Houten planken plaatsen: dikte van de betonlaag 3,4 cm is vereist; verdeel de vloer in banen, leg houten planken (27 x 18 mm) over de platen, bepaal de afstand tussen planken zodat deze korter is dan de lengte van de vloerrij.
6. Plastic folie leggen tegen muren om lekkage langs randen te voorkomen.
7. Betonmortel aanmaken volgens fabrikant: smeuïg maar niet te nat; maak niet meer aan dan binnen twee uur verwerkt kan worden.
8. Betonmortel storten tussen houten regels; gebruik lange schroevendraaier om luchtbellen te laten ontsnappen.
9. Beton egaal maken met een vloerrij in zigzagbeweging; trek latten naar u toe en voeg waar nodig extra beton toe.
10. Schuren van de vloer; schuur met een schuurbord in draaiende beweging en eindig met een glad oppervlak.
11. Vloer afdekken met plastic folie; laat het drogen zonder warmte of ventilatie te forceren; terwijl droogt, houdt ramen dicht.
12. Na de droogtijd afhankelijk van temperatuur: meestal dag 3 beloopbaar, dag 4 klaar om af te werken; gebruik bij vloerverwarming tijdelijke onderstempeling waar nodig.

Overwegingen voor verschillende constructies en afwerkingen

• Houten balklaag: zwaluwstaartplaten nagelen in de bovenflens bij overlappen; bij oudere balken in de onderflens nagelen. Voor samenwerkende hout-betonvloeren gebruik geharde schroef nagels ter hoogte van de balken.
• Stalen balken: bevestigen met schietnagels, deuvels of popnagels; aanvullende krimpwapening kan nodig zijn bij sommige verbindingen.
• Betonbalken of gemetselde ondergronden: platen in cementspecie leggen en laten uitharden terwijl ze belast kunnen worden.
• Randen vrijhouden van opgaand werk met randstroken; gebruik steenwol randstroken voor geluids- of waterdichte toepassingen.
• Vloerverwarming: leidingen zo veel mogelijk haaks op de bovenflens monteren; bij zwevende vloeren de platen tijdelijk onderstempelen tijdens mortelstorting en droging.
• Afwerking: na uitharding geen direct keramische of natuursteen vloerafwerking in mortel aanbrengen; kiezen voor lichtgewicht fijn grindbeton (C20/25) of gietvloermortel (C20/F4). Zandcementmortels (C20/F4) mogelijk in specifieke toepassingen.

Veelgestelde vragen en praktische tips

• Hoeveel overlap geven? Lange zijden ~2 cm; korte zijden 5-10 cm.
• Hoeveel beton per m2? Ongeveer 60 tot 70 liter per m2 bij 50 mm dikte; minder bij dunnere toepassingen afhankelijk van project.
• Wanneer tijdelijk onderstempelen verplicht is? Bij hart-op-hart afstanden groter dan 1200 mm (vloerdikte 50 mm) of 1000 mm (vloerdikte 75 mm).
• Waarom niet direct keramische of natuursteen vloerafwerking in mortel aanbrengen? De zwaluwstaartplaat fungeert als bekisting tijdens de mortel en daarna als wapening na uitharding.

Advies en ondersteuning

Heb je hulp nodig bij het bepalen hoeveel beton je nodig hebt in jouw badkamervloer op zwaluwstaartplaten? Neem contact op met onze technische helpdesk voor een passende berekening en technisch advies.

Let op: gebruik randstroken en zorg voor een vrije ruimte van minimaal 10 mm rondom de vloer ten opzichte van het opgaande werk om krimp en scheuren te voorkomen.

Samenvattingstabel: richtlijnen voor vloerdikte en overlap
