Manchet en afvoer toilet naar vuilwaterpomp aansluiten: uitgebreide gids met praktijkinstructies

Ons staand toilet is kapot en sowieso hard aan vervanging toe. Dus we willen een zwevend toilet installeren. Allereerst komt het toilet erg ver naar voren als we de bestaande aansluiting blijven gebruiken. Vanwege de ruimte wil ik dat liever voorkomen. Ik overweeg om daarom een Geberit sprongbocht te gebruiken waardoor ik de afvoer meer richting de muur kan brengen en het inbouwreservoir dus platter tegen de muur komt. Ik accepteer dat ik waarschijnlijk onder de toiletpot een kleine koof/aftimmering moet maken om de 'bult' op te vangen die ontstaat op de huidige aansluiting in de vloer. Ik denk dat het niet heel erg hoeft op te vallen maar dat zoek ik nog uit. In dit onderdeel van de installatiehandleiding zie je hoe de sprongbocht eruit ziet (het donkergrijze deel). Is dit wat jullie betreft ook een goed idee?

Op dit moment zit in de vloer een soort manchet welke dan weer in de grijze pvc afvoer zit. Ik denk dat ik deze moet verwijderen MAAR ... in mijn plaatje van die Geberit staat ook zo'n soort manchet en daar laten ze zien dat je hem moet lijmen (daarom heb ik het even blauw omcirkeld). Ik dacht dat gewoon zonder lijm kon? Maar ik durf dus niet meteen aan deze bestaande manchet te gaan trekken om hem los te maken want misschien zit hij ook gelijmd of maak ik iets kapot. Ik vraag het liever eerst hier dan dat ik het sloop en er niet meer bij kan zonder te gaan breken. EDIT : Is dat op het plaatje misschien geen lijm, maar iets als smeermiddel of zo om hem makkelijker erin te doen? Wat is jullie mening?

Een sanibroyeur aansluiten kan iedereen die een beetje handig is, eenvoudig zelf doen. Een sanibroyeur is een apparaat dat wordt gebruikt om afvalwater te vermalen en vervolgens af te voeren naar het riool. Hierdoor is het mogelijk om een toilet, wastafel, of andere sanitaire voorzieningen te installeren op plaatsen waar een traditionele afvoer niet aanwezig is. Instructievideo Om u bij het installatieproces te ondersteunen, hebben wij een instructievideo gemaakt. In deze video wordt stap voor stap uitgelegd welke handelingen u dient te verrichten. Voor deze video is de DAB Genix als voorbeeld gebruikt. Ook met een andere variant kunt u grotendeels de stappen in de video volgen.

Stappenplan en belangrijke overwegingen

1. Monteer de koppelstukken op de ingangen. Monteer het stuk met de flexibele flap op de uitgang. De uitgang kunt u op twee manieren positioneren (voor bovenkant of zijkant).
2. Vloerbevestiging: mocht u de pomp aan de grond willen bevestigen, maak dan gebruik van de twee uitschuifbare voetjes. Bovenkant wring de flexibele flap van het koppelstuk naar boven, zodat u goed bij het onderste gedeelte komt. Wikkel de slangklem om dit stuk (draai deze nog niet vast!), plaats deze aansluiting over terugslagklep (de buis met de groen/zwarte deksel) en duw deze goed aan. Draai nu de slangklem vast met een kruis-, dop-, of platte schroevendraaier. Duw de flexibele flap naar beneden, zodat deze over de slangklem heen valt. Plaats een slangklem over het uiteinde van het koppelstuk en bevestig deze aan uw leiding. Beweeg dit een paar keer heen en weer, zodat dit stuk loskomt van de kap en trek het er voorzichtig af.

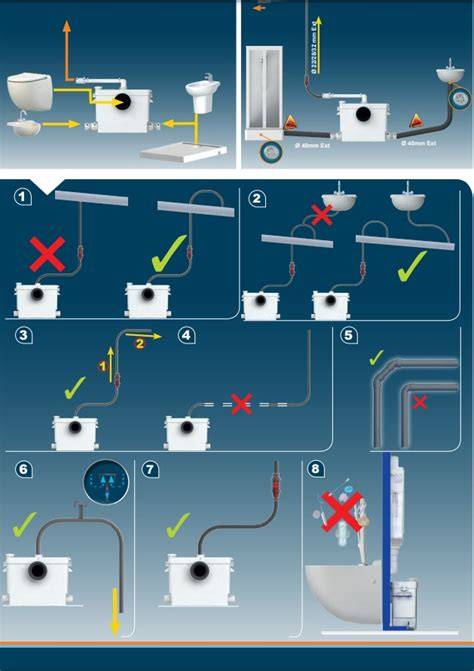

3. Belangrijke informatie voor het aansluiten van een Sanibroyeur: zorg ervoor dat de Sanibroyeur op maximaal 20 cm achter het toilet wordt geplaatst. Verder dient het afvalwater eerst verticaal (omhoog) opgevoerd te worden. Plaats een ontluchter op het hoogste punt van de afvoer. Daarna kan het met een afschot van minimaal 1% horizontaal vervoerd worden. Het is dus niet mogelijk om het water eerst horizontaal te vervoeren en daarna verticaal. Een Sanibroyeur kan het water maximaal 6 meter omhoog vervoeren en 60 meter horizontaal. De diameter van de buizen die de afvoer regelen van de verschillende applicaties naar de pomp, moeten minimaal 36 mm zijn.
4. Het plaatsen van bochten: gebruik geen scherpe bochten met een hoek van 90 graden, maar een hoek van maximaal 45 graden. Plaats na een bocht altijd een recht stuk pvc-buis van minimaal 10 cm.

Diameter en afvoer: sanibroyeur en afvoer naar vuilwaterpomp

De standaard vlakken en aansluitingdiameters zijn cruciaal. De foto’s en tekst adviseren dat de afvoerbuizen voor sanitaire installaties meestal 32-40 mm diameter hebben en dat de aansluiting goed verdampt en verlijmd moet worden. De instructies raden aan om bij omhoog pompen altijd eerst omhoog te pompen met 32 mm en daarna horizontaal met 40 mm, vanwege een optimale doorstroming en het vermijden van een flessenhalsetting. Verdeel de installatie zo dat de horizontale buis op afschot ligt en houd rekening met de maximale afvoerafstanden per dp-diameter.

Belangrijke onderhouds- en installatiepunten

• Voorkom verstoppingen: gebruik alleen sanitair PVC en vermijd afvloeiing van vochtige doekjes, tampons of andere niet-vermalbare materialen.
• Back-up en terugslag: indien omhoog pompen op meer dan twee meter verticaal plaatsvindt, overweeg een terugslagklep.
• Testen: na montage spoel meerdere keren door en controleer op lekkage rondom de afvoer en watertoevoer.
• Onderdelenkeuze: kies voor manchet, bochten en verloopstukken die exact passend zijn bij uw toilettype en afvoerpositie (vloer- of wanduitlaat).

Toenemende complexiteit bij installatie van een zwevend toilet

Een zwevend toilet vraagt vaak om een inbouwreservoir en een voorzichtige inbouw nabij de muur. Een sprongbocht kan helpen om de afvoer richting de muur te brengen en het reservoir platter tegen de muur te plaatsen. Dit vereist mogelijk een koof onder de toiletpot om de 'bult' op te vangen die ontstaat op de huidige vloerafvoer. Of dit de beste oplossing is, hangt af van de specifieke ruimte en de afvoerpositie.

Een manchet in de vloer kan anders gelijmd zijn of zonder lijm gemonteerd. Het plaatje kan verwarring geven of de lijmoptie juist is. Het is belangrijk om te controleren of lijm nodig is en welke soort lijm geschikt is voor PVC sanitaire systemen. Een smeermiddel op de manchet kan volgens sommigen helpen om het inbrengen te vergemakkelijken, maar dit moet voorzichtig gebeuren en volgens de fabrikant.

Een Sanibroyeur is een vermaler met pomp die afvalwater fijnmaalt en vervolgens naar het riool pompt. Het apparaat maakt het mogelijk om sanitaire voorzieningen op plaatsen te installeren waar geen directe riolering aanwezig is, zoals zolder of kelder. Een installatiefase met videoinstructies biedt stap-voor-stap handleiding om de aansluiting correct uit te voeren, inclusief het bevestigen van de koppelstukken, het positioneren van de uitgang en het zorgen voor juiste hoekverhoudingen.

Praktische overwegingen bij het aansluiten van een toilet op de afvoer

Bij het aansluiten van een toilet op een bestaande afvoer of bij het installeren van een sanibroyeur is het essentieel om te letten op:

• De juiste diameter van de afvoer (meestal 110 mm voor standaard WC-afvoer, maar afwijkingen kunnen bestaan afhankelijk van het systeem).
• De positie van de rioolaansluiting (vloeraansluiting of muurafvoer) en de juiste keuze van manchet, bocht of verlengkorting.
• Een correcte helling van ongeveer 1 cm per meter voor de afvoerbuis om stagnering te voorkomen.
• Het gebruik van pvc-lijm en ontvetter op alle verbindingen, en het laten drogen voordat het toilet definitief gemonteerd wordt.
• Een zorgvuldige afwerking en reparatie van de vloer en muren na het verwijderen van oude delen.

Tot slot: overwegingen bij vervanging en professionele hulp

Een goed werkende afvoer is essentieel voor ieder toilet. Bij twijfel of complexiteit is het verstandig een vakman in te schakelen. In dit artikel worden de basisstappen en veelvoorkomende fouten besproken, met nadruk op hellingshoeken, correcte verlijming en het correct plaatsen van manchetten en bochten. Professionele loodgietersdiensten kunnen zorgen voor een nette afwerking en zekerheid tegen lekkages.

Belangrijke afwegingen bij het aansluiten van een toiletafvoer naar vuilwaterpomp zijn onder meer de plaatsing van de pomp ten opzichte van het toilet, de verticale opstijging en horizontale afvoer, en de maximale hoogte- en afstandslimieten die door de pomp worden opgelegd. Een goede planning voorkomt toekomstige problemen zoals lekkages of verstoppingen.

Nuttige secties en aandachtspunten

• Controleer altijd de maatvoering van de afvoer en de aansluitmateriaal voordat u begint.
• Verwijder of vervang verouderde of poreuze afvoerleidingen om lekkages te voorkomen.
• Overweeg een koof of inbouwruimte voor zwevend toilet en inbouwreservoir om een strak uiterlijk te verkrijgen.
• Bij twijfels over lijm of montage, raadpleeg de fabrikant of een professional voor juiste bevestiging.
