Indien een betonvloer met vrije overspanning wordt toegepast dan dient het voldoende wapening te hebben. Ook vrij licht belaste vloeren dienen een minimaal formaat of dikte te hebben, waarnaast het ook moet worden afgewapend. Hoe kan de dikte van een betonvloer middels een vuistregel worden benaderd, hoeveel wapening moet worden toegepast en hoe je een betonvloer berekenen?
Betonvloer berekenen en inschatting van de dikte
Voordat de belastingen kunnen worden bepaald moet eerst de vereiste dikte worden ingeschat. Daartoe wordt voor overspanningen tot 7 m de lengte gedeeld door 25 (vuistregel). Bij een overspanning van 5000 mm zal praktisch een vloerdikte van 5000/25+15+10/2 (+dekking en halve geschatte staafdiameter) = 220 mm moeten worden toegepast. Let wel dit is op basis van standaard belasting, zonder extreme punt of lijnlasten. In dat geval kan het voorkomen dat de vloer dikker moet worden uitgevoerd. Betreft het een appartementengebouw dan moet er eveneens voldoende geluidsisolatie aanwezig te zijn, waarbij de vloerdikte 300 mm moet zijn. Bij een standaard vloer in een woning (veiligheidsklasse II) mag dus 220 mm worden aangehouden.
Belastingen op de betonvloer
Het gewicht dat op de constructie komt inclusief het eigen gewicht is de totale belasting. Bij niet zwaar belaste vloeren wordt naast het permanente eigen gewicht een toeslag voor afwerking en eventuele lichte scheidingswanden aangehouden. Daarnaast is een variabele belasting van toepassing. Daartoe geldt het volgende:
- M;d = 0,125*10,41*5^2 = 32,53 kN/m
- d = 220 - 15 - 10/2 = 200 mm
- M;d/(b*d^2) = 32,53/(1,0*0,2^2) = 813 kN/m2 bij FeB500 en C25 betekent dit volgens GTB tabellen
- w;0 = 0,20 > w;0;min = 0,15

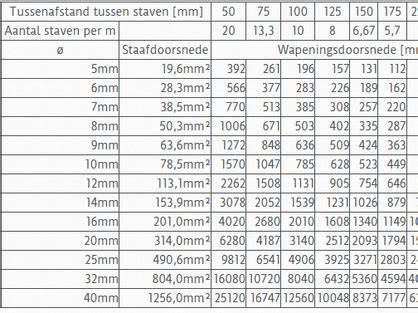

- As;benodigd = 0,20*1,0*0,2*10^4 = 400 mm^2 (rond 8-150 + rond 8-750 bijleg)
- As;toegepast = 402 mm2
Op basis van de hoeveelheid toegepaste wapening kan worden bepaald hoeveel moment er werkelijk kan worden opgenomen:
N’b = ¾*15*1000*xu = 11.250*xu; xu = 435/11.250*As = 0,03867*As; z = 200-7/18*0,03867*402 = 194 mm; Mu = 402 * 435 * 194 = 33,9 kNm (UC = 95,9%).
Verdeelwapening en dwarswapening
In de andere richting wordt er geen belasting afgevoerd. De vloer dient echter wel goed samen te werken en dus wordt gesteld dan minimaal 20% van de hoofdwapening in dwarsrichting wordt toegepast. Oftewel er dient nog minimaal 20%*402 = 81 mm2 wordt toegepast. Vaak zal dit rond 6-300 of rond 6-250 zijn.
Steunpunt inklemmingswapening
De vloer steunt af op een kalkzandsteenwand, waarop verder wordt gebouwd. Dat houdt in dat er een toevallig inklemmingsmoment kan ontstaan, waartoe een derde van het veld moment voor wordt gerekend. Strikt genomen is de benodigde wapening niet meer dan w0;veld/3 = 0,19/3 = 0,064 oftewel: As;benodigd = 0,064*1,0*0,2*10^4 = 128 mm2, oftewel een praktisch net rond 6-200 (141 mm2) is voldoende.
Puntlast en omvangrijke overspanningen
Is er sprake van een vloer met grote overspanningen bij grote lasten dan is het noodzaak om altijd constructief advies in te winnen om zo de veiligheid te kunnen garanderen. Zonder toestemming is vermenigvuldiging verboden. Vanaf 2021 is InfoNu gestopt met het publiceren van nieuwe artikelen.
Toepassing op magazijnvloeren en stellingen
Nieuwe gebouwen hebben magazijnen waar stellingen en heftrucks aanwezig zijn. Voor de berekening van dit soort vloeren is de bedrijfsvloer een belangrijk onderdeel, want de stellingen worden hierop geplaatst en alle interne transport vindt over de vloer plaats. Magazijnvloeren worden vaak ontworpen op basis van een Q-last, maar werkelijke belasting is stellingen en puntlasten van stellingpoten. Voor dubbele puntlasten wordt bij CC1-classificatie uitgegaan van hogere som aan paaldraagvermogen.
Een praktijkvoorbeeld: de veranderlijke vloerbelasting bedraagt Q = 50 kN/m2 en puntlasten zijn 2 × 95 kN rug-aan-rug. Deze puntlasten kunnen als een last van 190 kN worden beschouwd omdat ze op slechts een afstand van 300 mm staan. Het vloerstramien is 2,05 × 2,05 m2. Het uitsmeren van de puntlasten over twee stramienen leidt tot een equivalente Q-last van 45 kN/m2. Op basis van deze beschouwing is het belastingsgeval met de puntlasten niet maatgevend. Een niet-lineaire EEM-berekening kan de werkelijke invloed beter benaderen en laat zien dat puntlasten net niet opneembaar zijn door de gemodelleerde vloer, terwijl op basis van de equivalente Q-last de conclusie wordt getrokken dat de puntlasten niet maatgevend zijn.
Belangrijke conclusies uit de EEM-benadering
- Spanningen en rekken in beton en wapening volgen uit een niet-lineaire modelering; reklimieten bepalen bezwijk, niet enkel spanningen.
- Lastzakkingsdiagrammen tonen de maximale doorbuiging ten opzichte van representatieve puntlasten.
- Hoogwaardige kennis en berekening van vloer, wapening en paaldromen zijn cruciaal voor duurzaamheid en veiligheid.
Dikte per toepassing en onderhoud
De dikte van een betonvloer verschilt per toepassing en is afhankelijk van de verwachte belasting en ondergrond. Voor buitenruimtes gelden richtlijnen zoals schuur 10-12 cm; garage 15-20 cm met dubbele wapening; oprit ook 15-20 cm inclusief dubbele wapening. Binnen geldt woning 12-20 cm; dekvloer 30-70 mm; massieve gevlinderde vloer 7-12 cm; met vloerverwarming 12-18 cm; betonvloer op zand 15-20 cm. Dekvloeren dragen niet significant bij aan draagkracht; constructieve vloer en wapening bepalen de draagkracht. Voor vloerverwarming geldt eveneens voldoende dikte om leidingen te kunnen opnemen en belasting te dragen.
Bij verbouwingen is vaak geen standaardoplossing mogelijk. Een constructeur berekent de benodigde dikte bij vergunningplicht of verplichting tot constructieberekening. Het is aan te raden bij woningen of aanpandige vertrekken zoals uitbouw of garage een constructeur of bouwbegeleider in te schakelen.
Praktische richtlijnen en hulpmiddelen
Een vuistregel: hoe zwaarder de verwachte belasting, hoe dikker en sterker de betonvloer moet zijn. Voor standaard woningbouw is 10 cm vaak voldoende, mits voorzien van correcte wapening. De minimale dikte moet echter niet verward worden met de dikte die nodig is voor draagkracht. Een gevlinderde vloer biedt een harde toplaag maar verhoogt niet de draagkracht zelf. Voor berekeningen en offertes kan men de betoncalculator gebruiken om de maatgevende vloerbelasting te bepalen en de benodigde dikte en wapening af te leiden.
Rekenwaarde vloerbelasting
De draagkracht van een betonvloer is een samenspel van dikte, wapening, belasting en ondergrond. Onze firma biedt deskundig advies en offertes voor renovatie, storten en renovatie van betonvloeren voor woningen, bedrijfsruimten en buitenruimtes. Egaline kan oneffenheden in vloeren gladmaken en een goede basis vormen voor verdere afwerking zoals gietvloeren of laminaat.
Toepassingsvoorbeeld per ruimte
- Dikte betonvloer schuur: minimaal 10-12 cm; bij zware materialen 15-20 cm met dubbele wapening.
- Dikte betonvloer voetpad: minimaal 10 cm; met voertuigen 15-20 cm.
- Dikte betonvloer garage: 15-20 cm met dubbele wapening.
- Dikte vloer woning: draagvloer 12-20 cm; dekvloer 30-70 mm; vloerverwarming 12-18 cm.
- Buitenruimtes zoals terras en oprit: 15-20 cm inclusief wapening.
