Het Metal Stud Plafondsysteem is een handige constructie waarmee je eenvoudig een verlaagd plafond kunt monteren. Dit systeem bestaat uit verschillende profielen, afhangers en diverse andere hulpstukken. Deze profielen vormen samen een metalen frame van verzinkt staal waarop je de gipsplaten monteert. De ruimte tussen de profielen kun je gemakkelijk vullen met isolatiemateriaal, zoals glaswol- of steenwolplaten. Kies je een enkel of dubbel raster? Voorraadkeuzes hebben invloed op de montage en draagkracht van het systeem.
Dubbel raster of enkel raster: wanneer welke keuze?
Voordat je begint met de montage van de constructie, kies je tussen een enkel of dubbel raster van metal stud C-plafondprofielen. Een dubbel raster kan gunstig zijn wanneer je het aantal bevestigingspunten aan de bovenliggende constructie wilt beperken. Daar staat tegenover dat je je een extra laag profielen en kruisverbinders monteert. Voor lichtere constructies of kleinere ruimtes kan een enkel raster een goede keuze zijn, vooral als materiaalbesparing een rol speelt. Bij de keuze spelen ook de afmetingen van de ruimte, de gewenste plafondverlaging, de beplating en eventuele extra belastingen een rol. We leggen uit hoe je beide opties maakt.
Afmetingen en samenstelling van het frame
De juiste afmetingen voor een metal stud plafond hangen onder andere af van de dikte en het type gipsplaat dat je gebruikt. Ook de gekozen profielen, het aantal plaatlagen en eventuele eisen aan brandwerendheid, geluidsisolatie of belasting zijn van invloed. Kies bij de montage van het plafond altijd een goede combinatie van gipsplaten, profielen en hart-op-hartafstanden die bij elkaar hoort. De aanbevolen hart-op-hart afstanden voor verschillende gipsplaten zijn hieronder vermeld. Controleer bij afwijkende profielen, platen, extra belastingen of specifieke prestatie-eisen altijd de huidige verwerkingsvoorschriften van de fabrikant. Het combineren van onderdelen uit verschillende plafondsystemen kan invloed hebben op de toegestane afstanden.

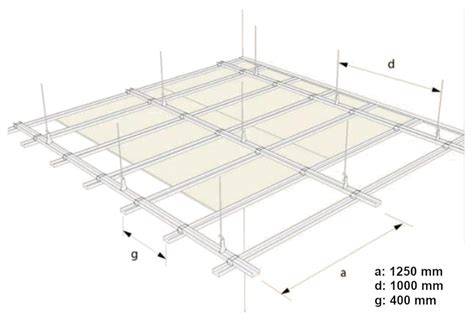

| Gipsplaat | Hoofdregels | Plaatdragende C-Plafondprofielen | Afhangers |
|---|---|---|---|
| 9,5 mm Gipsplaat | 1250 mm | 400 mm | 1000 mm |
| 12,5 mm Gipsplaat | 1250 mm | 500 mm | 1000 mm |
| 12,5 mm Gipsplaat | 2 x 12,5 mm | 750 mm | 750 mm |
De juiste hart-op-hart afstanden voor een enkel raster verschillen van die van een dubbel raster. Bij het monteren van een metal stud systeemplafond met een dubbel raster werk je met twee soorten profielen: Metal stud C-plafondprofielen en Metal stud U-plafondprofielen (U27). De maximale overspanning is afhankelijk van de breedte van het toegepaste metal stud profiel, de beplating en de volledige systeemopbouw. Het volgende advies voor montage is gebaseerd op het gebruik van gipsplaten van 9,5 mm dik met ronde kanten.
U-profielen en hoofdregelwerk
Begin met het bevestigen van de U-profielen aan de omliggende wanden. Door foamband op het U-profiel aan te brengen, kun je de geluidsoverdracht via de aansluiting beperken. Bevestig het U-profiel altijd op een voldoende draagkrachtige ondergrond. Afhankelijk van het materiaal van de wanden gebruik je de volgende bevestigingsmiddelen: hout (schroeven), bestaande gipswand (holle wandbevestiging en gipsplaatschroeven), beton of metselwerk (plug-schroefcombinatie zoals Fischer DUOPOWER).
Bevestig het U-profiel aan de wand met een hart-op-hartafstand van 600 mm tussen de bevestigingspunten. De U-profielen kun je met een blikschaar inkorten tot de juiste lengte. Vervolgens monteer je de C-plafondprofielen bovenop de U-profielen om het hoofdregelwerk te creëren. Deze C-profielen plaats je op een onderlinge afstand van 1250 mm. Het hoofdregelwerk bevestig je vervolgens aan het plafond, oftewel de bovenliggende constructie. Gebruik afhangers en bevestigingsmiddelen die geschikt zijn voor de betreffende ondergrond en de belasting van het plafond.
De afhangers worden geplaatst met een maximale afstand van 1000 mm tussen de bevestigingspunten. Dit betekent dat zowel de maximale afstand tussen de afhangers als de onderlinge overspanning van het plafond niet meer dan 1000 mm mag zijn. Let op: plaats de eerste ophangpunten van de C-profielen op maximaal 400 mm van de wand. Dit zorgt voor extra stabiliteit langs de randen van het plafond. Onder het hoofdregelwerk monteer je de plaatdragende C-plafondprofielen. Deze schuif je in de U-profielen en plaats je op een onderlinge afstand van 400 mm. Bevestig deze plaatdragende C-profielen aan het hoofdregelwerk met metal stud kruisverbinders. Plaats een kruisverbinder op ieder punt waar de C-profielen elkaar kruisen.
De C-profielen kun je, indien nodig, verlengen met behulp van een metal stud verbindingsstuk. Zorg ervoor dat de verbindingen tussen naast elkaar liggende profielen verspringen. Zo voorkom je dat meerdere verbindingen op dezelfde lijn liggen en heb je extra stabiliteit. Nadat het metalen frame van verzinkt stalen profielen is gemonteerd, kun je de gipsplaten vastschroeven om het verlaagde plafond af te maken. Monteer de gipsplaten haaks op de plaatdragende C60/27-profielen. Laat de naden tussen de platen verspringen en zorg dat kopse naden voldoende worden ondersteund. Gebruik gipsplaatschroeven met een lengte die past bij het aantal plaatlagen. Draai de schroeven zo diep dat de kop iets in de plaat ligt, zonder het karton te beschadigen. Volg voor de schroefafstanden, randafstanden en voegafwerking de verwerkingsvoorschriften van de fabrikant.
Installatie van verlichting en installaties
Wil je verlichting, installaties of andere elementen in of aan het plafond aanbrengen? Controleer dan vooraf of de gekozen systeemopbouw geschikt is voor de extra belasting. Zwaardere onderdelen bevestig je doorgaans rechtstreeks aan de bovenliggende bouwconstructie en niet alleen aan de gipsplaat of plafondprofielen. Bestel direct gipsplaten! Bij een plafond met een enkel raster worden de C-plafondprofielen zowel als hoofdregelwerk als plaatdragend regelwerk gebruikt. Dit betekent dat er slechts één laag profielen is die de gipsplaten draagt en aan het bouwplafond wordt opgehangen. Hierdoor zijn er doorgaans meer afhangpunten nodig dan bij een dubbel raster. Dit zorgt voor meer bevestigingswerk aan de bovenliggende constructie en een langere montagetijd.
De C-profielen schuif je in de U-plafondprofielen en bevestig je vervolgens met afhangers aan het bouwplafond. Omdat de stabiliteit van een enkel raster sterk afhankelijk is van de afhangers, moet je de ophangpunten zorgvuldig plaatsen om doorbuiging te voorkomen. De exacte afstanden tussen de C-profielen en de afhangpunten hangen af van het profiel, het type gipsplaat, het aantal plaatlagen en de volledige systeemopbouw. De juiste afhanger kiezen is belangrijk. Wij bieden drie opties aan: de ankerhanger, de direct hanger en de nonius hanger. Hieronder lees je wanneer je voor welke optie kiest.
- De ankerhanger is geschikt wanneer je het metal stud plafond aan een balklaag wilt ophangen. De hanger wordt haaks op de balklaag bevestigd en kan daarna in de C-profielen worden geklikt. Deze hanger heeft een vaste lengte van 170 mm, waardoor de C-profielen maximaal 170 mm kunnen worden verlaagd.
- De directhanger biedt flexibiliteit wanneer een haakse bevestiging niet nodig is. Deze hanger kan worden gebruikt om het hoofdregelwerk binnen een bereik van 30 tot 125 mm onder het bouwplafond af te hangen. Kreëert meer aanpassingsmogelijkheden in hoogte.
- De nonius hanger is geschikt voor grotere afstanden tussen het bouwplafond en het verlaagde plafond. Dit systeem bestaat uit drie aparte onderdelen: de nonius onderhanger, de nonius bovenhanger en de nonius pen. De nonius bovenhanger kan in verschillende lengtes worden geleverd, waardoor je grotere afstanden kunt overbruggen. De onderdelen worden met elkaar verbonden door middel van nonius pennen. We bieden de nonius hanger als set aan: nonius metal stud ophang set met bereik 135 - 185 mm en 590 - 690 mm.
Kies de juiste ophangpunten en bevestigingsmiddelen die geschikt zijn voor het gekozen plafondsysteem, de ondergrond en de verwachte belasting. Een aangegeven draagvermogen van een afzonderlijk onderdeel kan niet los worden gezien van de bevestigingswijze en de volledige plafondconstructie. Voor de metal stud U-plafondprofielen zijn de exacte afmetingen van de ruimte nodig om de hoeveelheid te bepalen, waarbij vooral de omtrek van het plafond van belang is.
Montagevolgorde en praktische tips
Een verlaagd Metal Stud plafond is makkelijk te isoleren. Is de plafondbreedte kleiner dan de lengte van de Gyproc-plaat, dan kun je MSV-profielen exact om de 30 cm plaatsen om kopse voegen te minimaliseren. Bij grotere breedtes kunnen de platen ook dwars op de profielen gemonteerd worden. Gebruik de 4xABA-plaat voor een eenvoudige en perfecte voegafwerking. Op deze pagina staat een overzicht van al onze montagehandleidingen in PDF, waarin zowel metal stud wanden als plafonds worden behandeld. Deze handleidingen leggen op eenvoudige wijze stap voor stap uit hoe een metal stud wand of plafond wordt gemonteerd.
Een systeemplafond (verlaagd plafond) is een slimme oplossing om leidingen, kabels en oneffenheden in het bouwkundig plafond netjes weg te werken. Het systeem bestaat uit een raster van profielen waarin plafondplaten worden gelegd. Werk veilig: gebruik een stevige trap en klap de beveiliging volledig open. Als richtlijn duurt de montage van een systeemplafond in een ruimte van ongeveer 10 × 8 meter vaak circa 14 tot 20 uur, afhankelijk van situatie en ervaring. Voor een systeemplafond is meestal geen vergunning nodig, maar houd rekening met minimale plafondhoogten en installatieruimte. Houd ook rekening met de afstand tussen armaturen en bouwkundig plafond (bijvoorbeeld minimaal 10 cm).
Een goede planning bepaalt of je plafond er strak uitziet. Leg plafondplaten meestal parallel aan de langste muur en zorg voor vergelijkbare randplatten aan beide zijden. Voordat je gaat ophangen, bepaal je waar de hoofdprofielen moeten komen. Voor ophangpunten gebruik je ophangdraad of snelhangers; stel de hoogte af en zorg dat het raster haaks is. Span een referentielijn en controleer regelmatig, zodat het frame strak en haaks blijft.
Bij afwerking win je met naden die verspringen en met kopse naden die voldoende ondersteund zijn. Werk in meerdere dunne lagen en droog de voegen tussen de lagen voordat je gaat schilderen of afwerken. Spots en armaturen kunnen vaak in bestaande platen worden geplaatst, maar plan vooraf de ruimte voor drivers en aansluitingen. Het is raadzaam om bij grotere projecten een lichtplan en kabelplan vooraf te maken.
Veelgestelde vragen over plafond maken met metal stud
- Is plafond maken met metal stud altijd een verlaagd plafond? Ja, meestal wel; je bouwt onder de bestaande constructie, en de hoogte is afhankelijk van techniek en ontwerp.
- Wat is het grootste risico bij metal stud plafonds? Het frame moet vlak en stabiel zijn; otherwise blijft het eindbeeld onrustig na afwerking.
- Waar draait metal stud plafond details vooral om? Randafwerking, naden en sparingen bepalen uiteindelijk de uitstraling bij strijklicht.
- Kan ik isolatie toevoegen boven het plafond? Ja, isolatie kan vaak, afhankelijk van de opbouw en aansluitingen.
- Zijn er tips voor het plannen van meerdere spots? Ja, maak vooraf een lampen- en kabelplan en plan sparingen vroeg.
How to: een Gyproc Metal Stud Plafond plaatsen
Samenvatting van de praktische aanpak
Het montagesysteem werkt met metalen profielen en gipsplaten en biedt een heldere, compacte structuur voor ruimte- en kabelbeheer. Belangrijke aandachtspunten zijn het strak uitlijnen van het frame, het correct plaatsen van ophangpunten, en het zorgvuldig afwerken van naden en schroefgaten. Door vooraf plannen, juiste afstanden en een doordachte optiekeuze tussen enkel of dubbel raster bouw je een plafond dat zowel functioneel als esthetisch voldoet.
