Metselen op bestaande fundering: constructieve eisen en werkwijze bij uitbreiding

Een uitbouw of serre tegen een bestaande woning kan de woningwaarde vergroten en extra ruimte opleveren, maar de fundering van de aanbouw verdient altijd maximale aandacht. Een niet goed doordachte fundering kan scheuren, verzakkingen of zelfs falen van delen van de constructie veroorzaken. Juist als de uitbouw tegen een al bestaand gebouw wordt geplaatst, is koppeling of juist scheiding van de funderingen een cruciaal onderwerp dat per situatie beslist moet worden.

Fundering afhankelijk van gewicht en ondergrond

Het gewicht van de nieuwe constructie bepaalt mede het type fundering. Een lichte uitbouw vergt minder draagkracht dan een zwaar gebouwde ruimte. Er zit echter verschil tussen een uitbouw van houtskeletbouw en gemetselde wanden, en vaak zelfs een combinatie van zware en lichte onderdelen, zoals een glaspui met wanden van houtskeletbouw. De ondergrond speelt hierbij een belangrijke rol: zandpakketten leveren een sterk draagvlak, klei, veen en löss zijn slap en kunnen inklinken onder belasting. Op zand kan bijvoorbeeld een fundatie op staal toegepast worden, maar dit is vaak ongeschikt voor diepere uitbouwen of serres, zeker bij ~2 meter of meer diepte.

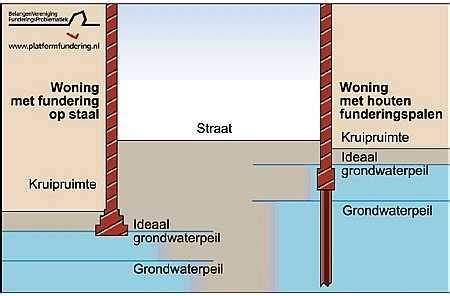

Soorten funderingen en wanneer ze te gebruiken

• Fundatie op staal: direct op draagkrachtig zand, vaak de goedkoopste optie voor korte, minder diepgaande uitbreidingen. Niet altijd geschikt voor diepe uitbouwen of serres; voorwaarden zijn onder andere parallelle grondlagen en voldoende verdichting.
• Funderingsbalken (zwevende buis/liggers met bekisting): wapening in de bekisting, beton erin gestort, waardoor de lasten op draagkrachtige zandlagen komen te rusten. Geschikt voor zwaardere constructies en grotere uitbouwen.
• Palenfundering (betonpalen): nodig bij kleigronden, veen of löss waar draagkrachtige lagen dieper liggen. De lasten worden via palen naar dieper liggende zandlagen gebracht.

Wanneer de uitbouw los van het hoofdgebouw staat, is het vaak verstandig de fundering als losstaande constructie te ontwerpen. Een koppeling kan ertoe leiden dat de grond meer belast wordt en scheurvorming of verschuivingen in beide delen optreden. Lokale condities bepalen in hoeverre een koppeling of een losse verbinding noodzakelijk is.

Verduidelijking van juridische kaders en bouwregelgeving

In Nederland geldt dat bij bestaande bouw én verbouwing de regels voor het kwaliteitsniveau van toepassing zijn zoals vastgelegd in het Bouwbesluit en aanvullende bepalingen. Als een uitbouw deel uitmaakt van een bestaande constructie maar een uitbreiding betreft, geldt doorgaans het kwaliteitsniveau van bestaande bouw voor delen zoals gevels en vloeren. Voor de toedeling van belastingen en lange termijn stabiliteit wordt gekeken naar langjarige instandhouding en partiële veiligheidsfactoren (NEN 8700, NEN 8707).\nHet is mogelijk dat gemeenten via maatwerkvoorschriften aanvullende eisen stellen, vooral wanneer de belasting of de fundering wordt aangepast. Een aanbouw kan daardoor onder “verbouw” vallen of bij grotere wijzigingen juist onder “nieuwbouw” of “geheel vernieuwen” vallen, afhankelijk van de situatie en de mate van verandering.

Praktische aandachtspunten uit regelgeving

• Koppel de fundering oud-nieuw alleen wanneer dit constructief verantwoord is en geen scheurvorming veroorzaakt in metselwerk of omliggende constructies.
• Houd rekening met een dillatatie voeg bij verbindingen tussen oud en nieuw om spanningen op te vangen.
• Bij uitbreiding kan de gemeente eisen dat de fundering voldoet aan langjarige instandhouding (wanneer de nieuwe constructie aanzienlijk belastingen toevoegt).
• Vraag bij twijfel advies aan een constructeur en laat de berekeningen en constructieplannen toetsen door de gemeente en eventueel een bouwinspecteur.

Technische uitwerking en werkwijze voor jouw situatie

Bij jouw situatie - een garage en een uitbreiding tegen het bestaande pand - is het van belang de aansluiting technisch verantwoord te maken en de fundering te plannen op basis van de ondergrond en het gewicht van de gehele constructie. Enkele stappen die vaak gevolgd worden:

1. Analyseer de ondergrond van zowel het bestaande als het voorgenomen deel (bodemonderzoek kan nodig zijn). Bepaal of de huidige fundering geschikt is voor de extra belasting of dat een nieuwe fundering aansluit op de draagkrachtige lagen.
2. Kies het type fundering voor de uitbreiding op basis van de ondergrond: fundatie op staal bij zandachtige bodem of palen bij klei/veen/löss; overweeg aparte bekisting en wapening voor funderingsbalken bij diepe uitbouwen.
3. Decideer of koppelen van de funderingen noodzakelijk is of dat een scheiding beter is om scheurvorming te voorkomen. Houd rekening met een dillatatie voeg tussen oud en nieuw.
4. Bepaal de breedte en diepte van de verlenging van de fundering. Houd rekening met spouwmuren en buitenschil; dimensioneer zodat de nieuwe fundering voldoende draagkracht heeft zonder de oude fundering te belasten onnodig.
5. Voer een correcte uitvoering uit: controleer de bekisting, leg wapening correct, stort beton volgens de specificaties en laat het beton goed uitharden.
6. Documenteer alle berekeningen en uitvoeringsdetails en laat ze controleren door de constructeur en de gemeente; borg dat de uitvoering voldoet aan het Bouwbesluit en eventuele maatwerkvoorschriften.

Vragen en mogelijke aanpak bij jouw concrete opmerkingen

Je beschrijft vragen zoals het boren van gaten, het plaatsen van betonijzer en de diepte van wapening. In de praktijk geldt dat pistoolmatig gaten boren en direct ijzerinvoer plaatsen meestal niet volstaat zonder aanpassing aan het beton en zonder voldoende ankers en wapingsmaatvoering. De wapening moet aan de fundering en de muur worden gekoppeld volgens een berekening en volgens de aansluitingsmethoden zoals chemische ankers of verstijvers met voldoende diameter en diepte. De koppeling dichterbij elkaar dan 50 cm kan in sommige gevallen wenselijk zijn, maar vereist een onderbouwde berekening. Dak- en muuropeningen moeten qua brandveiligheid, waterdichtheid en thermische isolatie op hetzelfde kwaliteitsniveau blijven als voor bestaande bouw of zorgen voor minimaal gelijkwaardig niveau.

Voor het realiseren van een serieuze verbinding tussen oud en nieuw en het uitbreiden van de fundering kun je de volgende aanpak overwegen:

• Maak een schets van de situatie en laat deze beoordelen door een constructeur.
• Plan de verlenging van de fundering breedte en diepte zodanig dat deze comfortabel aansluit bij de woningfundering en de draagkracht behoudt.
• Behandel de dillatatie voeg bij de grens oud/nieuw en voer deze later af met een passende voegmassa.
• Overweeg een combinatie van ankers (chemische ankers of mechanische ankers) voor een veilige koppeling tussen oud en nieuw en zorg voor bescherming tegen corrosie.

Advies en Follow-up

Bij dit soort projecten is het cruciaal om een constructeur te raadplegen voor de berekening van de belasting en de exacte funderingskeuzes. De gemeente kan aanvullende eisen stellen op basis van langjarige instandhouding en de specifieke funderingsconstructie. Een plan met duidelijke plattegronden en berekeningen vergroot de kans op een soepel vergunningstraject en voorkomt kostbare fouten tijdens de uitvoering.

Data en voorbeeldberekeningen

Ter illustratie kan een overzicht van veelgebruikte opties helpen bij het kiezen van de juiste aanpak:
