In de huidige bouwsector zijn materialen die zowel duurzaamheid als efficiëntie bevorderen van groot belang. Stalen hoeklijnen zijn hier een uitstekend voorbeeld van. Ze worden in diverse constructies ingezet en bieden structuur en stabiliteit aan verschillende bouwprojecten. Dankzij hun robuuste karakter zijn ze ideaal voor het ondersteunen van hoeken en randafwerkingen. Deze hoeklijnen worden vaak toegepast in zowel residentiële als commerciële projecten, waardoor ze een veelgebruikt item zijn binnen de bouwsector. Door hun veelzijdigheid vind je deze hoeklijnen terug in toepassingen variërend van eenvoudige huisrenovaties tot grootschalige bouwprojecten.

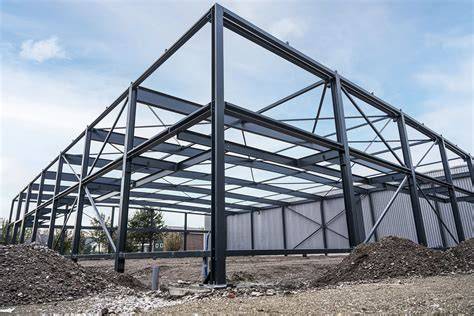

Gevelmetselwerk in combinatie met een stalen binnenblad of stalen draagconstructie komt vaker voor dan je denkt. Niet enkel in de utiliteitsbouw, maar ook in de woningbouw wordt het vaak gezien als een constructieve oplossing. De detaillering, uitvoering en verankering verdienen daarbij de nodige aandacht. Wanneer het metselwerk als ‘schil’ om een gebouw heen wordt gezet, wordt de stabiliteit uit de verankering aan het binnenblad gehaald. Het binnenblad kan onderdeel uitmaken van de hoofddraagconstructie of stabiliteit ontlenen aan de hoofddraagconstructie.
Belangrijke concepten: doorbuiging en stabiliteit

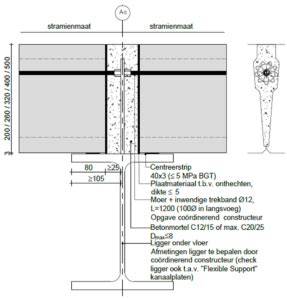

Staalconstructies hebben een grotere vervormingsvrijheid dan metselwerk zelf. Gevelmetselwerk kan samenwerken met het binnenblad wanneer de stijfheden van beide bladen ongeveer gelijk zijn. Als het binnenblad veel stijver is dan het gevelmetselwerk dan zijn er geen problemen te verwachten; de situatie wordt echter anders als het binnenblad aanzienlijk minder stijf is. Kalkzandstenen binnenbladen in een staalconstructie zijn wel voldoende stijf voor rechtstreekse verankering van het gevelmetselwerk, waarbij de wand goed verankerd moet zijn aan de staalconstructie.
In de praktijk geldt voor gevelmetselwerk dat de maximale bijkomende doorbuiging gecontroleerd moet worden. In de hoogte (verticaal) is dit 1/500 van de overspanning bij een verdiepingshoogte van circa 2,6 meter en maximaal 5 mm. In de breedte (horizontaal) is dit 1/1000 van de overspanning met een maximum van 4 mm. Deze doorbuigingseisen gelden ook voor staalconstructies waar gevelmetselwerk op komt te staan of aan bevestigd wordt, zoals borstweringssteunen of een secundaire constructie in de spouw.
Voorbereiding en verankering
Verankering van gevelmetselwerk gebeurt meestal met spouwankers. De grootste afstand tussen ankers mag 0,625 meter zijn en de horizontale randafstand mag niet groter zijn dan 0,2 meter. Voor staalconstructies waar gevelmetselwerk aan verankerd wordt of op gezet wordt, moeten dezelfde doorbuigingseisen gelden als voor andere constructies waar metselwerk op komt te staan. Bij dilateren van gevelmetselwerk voor een staalkader geldt een maximale horizontale randafstand van 0,2 meter; indien nodig kan extra dilataties noodzakelijk zijn.
De verankering van gevelmetselwerk aan staal vereist vaak speciale spouwankers, metaal- of kunststofkokerankers, en in sommige gevallen houten regels als alternatief. Verankering met spouwankers moet voldoen aan de Eurocodes (NEN-EN 1996 en NEN-EN 845-3) en bij voorkeur met gecertificeerde producten worden uitgevoerd. Lassen van spouwankers op staalconstructies wordt afgeraden vanwege corrosierisico en kwaliteitsrisico’s; schieten van spouwankers op staal veroorzaakt vaak alsnog problemen met corrosie. Speciale gebogen spouwankers voor borstwerings- en dakrandsteunen kunnen in hoogte meebewegen met zetting van binnen- en buitenblad.
Verticale en horizontale metselwerkverankering
Bij verticale metselwerkverbanden is de buigtreksterkte vaak kleiner dan bij horizontale overspanningen. Wapening kan de sterkte verhogen, maar bij verticaal halfsteens verband is dit vaak niet mogelijk omdat er geen doorgaande lintvoegen zijn. Hierdoor wordt de spouwanker verankering dichter bij elkaar geplaatst. Spouwankers dienen bij voorkeur in horizontale voegen te worden ingebracht; wanneer dit niet mogelijk is (bijvoorbeeld bij verticaal tegelverband), moeten de verticale voegen volledig vol en zat gemetseld worden. Voor horizontale voegen geldt bovendien dat spouwankers niet in dezelfde voeg mogen worden geplaatst als metselwerkwapening.
Wanneer het opzetten van gevelmetselwerk op staal niet sterk genoeg blijkt om overspanningen te dragen, kan metselwerkwapening een optie zijn om de belasting te verdelen. De hoeveelheid en het type wapeningswerk dient berekend te worden volgens Eurocode en project-specifieke belastingen. Dilataties zijn eveneens cruciaal: ze voorkomen dat trekspanningen in het gevelmetselwerk leiden tot scheurvorming en schade aan de staalconstructie.
Specifieke scenario’s en oplossingen

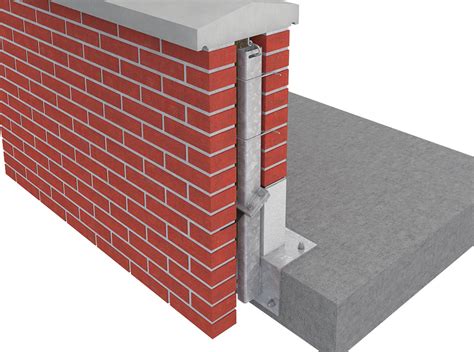

Wanneer gevelmetselwerk op een staalconstructie wordt geplaatst, kunnen borstwerings- en dakrandsteunen rekening houden met vervormingen. Een luchtspouw van minimaal 40 mm kan noodzakelijk zijn om beweging tussen binnen- en buitenblad mogelijk te maken. In sommige gevallen kan het nodig zijn extra kolommen toe te voegen om verankering binnen de 200 mm randafstand te realiseren.
Een belangrijke praktijkregel is dat muurafdekkers op het binnen- en buitenblad niet als oplossing dienen, aangezien beide bladen onafhankelijk van elkaar moeten kunnen uitzetten en krimpen. Borstweringssteunen kunnen muurafdekkers op een verantwoorde manier dragen als de verankering correct is uitgewerkt, vaak in combinatie met binnenbladverankeringen.
Praktische aanpak en ontwerpcommunicatie
Het correct ontwerpen en uitvoeren van gevelmetselwerk bij staalconstructies vereist vroegtijdige aandacht. Een constructieberekening is essentieel en dient de mogelijkheid tot oplegging op metselwerk te onderbouwen. Een onafhankelijke constructeur kan berekenen of en hoe dilataties en wapeningswerk de overspanningen dragen, en welke verankeringen geschikt zijn. Het vermijden van onveilige situaties en kostbare latere aanpassingen leent zich het best tot vroege planning en communicatie met VvE’s en vergunningverleners.
Praktische toepassingen en aanvullende overwegingen
Een stalen hoekprofiel biedt een efficiënte oplossing voor het versterken van muren, hoeken of wanden in zowel woningen als industriële ruimten. Voor wandversteviging adviseren we een warmgewalst hoekprofiel van minimaal 5 mm dik, met het gebruik van hoogwaardige bevestigingsmiddelen zoals chemische ankers of spreidbouten voor beton en houtdraadbouten voor houtskeletbouw. Een ongelijkzijdig hoekprofiel (bijv. 100x50 mm) wordt vaak aanbevolen vanwege betere momentweerstand.
Om condensatie achter staal te voorkomen, moet mogelijk een isolerende laag tussen muur en hoekprofiel worden toegepast. Voor stalen hoekprofielen die rechtstreeks tegen een muur geplaatst worden, kan staal of staalafwerking met voorbehandeling zoals stralen en natlakken en eventueel galvanisatie worden toegepast om corrosie te voorkomen. Voor grotere projecten kan een 8-12 mm dik hoekprofiel gebruikelijk zijn, maar dit dient altijd door een constructeur te berekenen te worden.
Praktische casus en kostenoverzicht
Kosten voor het slopen van een dragende muur en het plaatsen van een stalen balk op metselwerk variëren sterk per project. Een overzicht van de gebruikelijke kosten is als volgt: bouwtekeningen (€600-€1.000), inmeten (€400-€600), legeskosten (€300-€600), constructieberekening (€400-€800), stempels (€250-€450), sloop dragende muur (€1.200-€1.500), stalen balk (€300-€450), plaatsen balk (€1.200-€1.800), afvalcontainer (€300-€500). Totale kosten kunnen variëren van circa €4.900 tot €7.700, met gemiddeldes die vaak tussen €2.600 en €4.800 liggen afhankelijk van projectomvang en complexiteit.
Daarnaast speelt de vergunningsituatie een grote rol. Het verwijderen van een dragende muur en het plaatsen van een stalen balk vereist doorgaans een omgevingsvergunning en een constructieberekening. Voor gevels die geen dragende functie hebben, kunnen sommige werkzaamheden zonder vergunning uitgevoerd worden, maar altijd in overeenstemming met de geldende regels en veiligheidseisen.
Veiligheids- en onderhoudsoverwegingen
Regelmatig onderhoud en inspectie van spouwankers en beschermende afwerkingen is cruciaal om corrosie en verminderde stabiliteit te voorkomen. Opschoning, voorbehandeling en natlakken leveren een betere lange termijn bescherming op. Het gebruik van corrosiebestendige materialen en tijdige aanpak van scheuren dragen bij aan de duurzaamheid van het geheel.
Toepassingsvoorbeelden en best practices
Of je nu een zware voorzetwand plaatst, een muurdoorbraak verstevigt of een hoek in een industrieel pand wilt beschermen: een stalen hoekprofiel is de ideale oplossing. De kracht van de versteviging is afhankelijk van de montage en de gekozen bevestigingsmiddelen, en dient altijd te worden berekend door een constructeur. Voor wandversteviging adviseren we een hoekprofiel met een juiste fluenteflens en passende randafstanden, en het inzetten van isolatie waar nodig om koudebruggen te voorkomen.
Samenvattend is gevelmetselwerk op staalconstructies mogelijk, mits aan de vereiste stabiliteit, doorbuiging, verankering en dilatatie-eisen wordt voldaan. Dit vereist vroegtijdige afstemming met een constructeur en de VvE waar nodig, zodat de uitvoering veilig en kostenefficiënt kan plaatsvinden.
