Minimale dekking en verankeringslengte wapening bij betonconstructies

In deze verhandeling wordt de minimale dekking en de verankeringslengte van wapening in opleggingen van breedplaatvloeren op dragende wanden behandeld volgens de relevante normen en praktijkonduidelijkheden. Er wordt aandacht besteed aan de eisen vanuit EN 1992-1-1, de milieuklassen, de sterkteklasse en de uitvoeringsaspecten die bepalend zijn voor duurzaamheid en sterkte van betonconstructies.

Belang van minimale verankeringslengte en dekking bij oplegging breedplaatvloer

Volgens artikel NEN-EN1992-1-1 art. 8.4.4: lb,min is de grootste waarde van: 0,3 · lb,rqd10 · Øk100mm. Hiervan is de eerste voorwaarde in de meeste gevallen te verwaarlozen omdat bij de oplegging het buigend moment zo goed als nihil is. Dan blijven er 2 voorwaarden over met als ondergrens 100mm waaraan voldaan moet worden.

Nu doet zich in de praktijk dagelijks de situatie voor dat er dragende wanden van 100mm worden toegepast, hier liggen dan in de meeste gevallen de breedplaten 90mm op in verband met productietoleranties. Laten we aannemen dat er is een dekking van 15mm op basis van milieuklasse XC1 benodigd is, dan loopt de wapening theoretisch 90-15=75mm voorbij de dag van de oplegging. Aangenomen wordt dat de maximale staafdiameter een Ø10 is, dan wordt er niet voldaan aan de ondergrens van 100mm. Dit resulteert in aanvullende wapening op de breedplaat om te kunnen voldoen aan de gestelde eisen van bovengenoemd artikel uit de Eurocode. Hierdoor wordt voldaan aan de minimale verankeringslengte van 100mm de wapening doordat de onderwapening middels de aanvullende staven op de plaat worden verlengd met voldoende verankeringslengte.

Op basis van bovenstaande weer een interessante discussie met een aannemer gehad vandaag; hij vroeg: “Waarom doen jullie toch al die haarspelden op de breedplaat toepassen, andere bureau’s/leveranciers doen dit niet?”. Voor de bepaling van de benodigde dikte van de dekkingzone van diepwanden worden zowel vanuit het ontwerp als vanuit de uitvoering eisen gesteld. Vanuit het ontwerp betreft dit de minimaal benodigde dekking om voldoende aanhechting te bereiken en de minimaal benodigde dekking om voldoende levensduur te kunnen garanderen gerelateerd aan de voorziene omgevingscondities en de berekende scheurwijdte in de gebruiksfase.

Ontwerp- en uitvoeringsaspecten van dekking en zelfverdichting

Op 3 aspecten volgen eisen t.a.v. van de dekking: constructieklasse, milieuklasse en sterkteklasse volgens EN 1992-1-1. Vanuit de uitvoering geldt dat tijdens de realisatie voldoende ruimte moet zijn voor omhooggerichte stroming van de betonspecie om goede verdringing van de steunvloeistof mogelijk te maken. Dit kan tot afzonderlijke eisen leiden die in de ontwerpfase meegenomen moeten worden. Voor de eisen volgend uit de toetsing van sterkte en levensduur zal de EN1992 moeten worden gevolgd evt. aangevuld door project specifieke eisen.

Voor diepwanden geldt dat het geringe vermogen tot zelfverdichting moet worden meegenomen, met name waar een strengere milieuklasse moet worden gehanteerd. Uit onderzoek (zie bijlage E) is gebleken dat dit vermogen in de dekkingzone doorgaans beperkt is, hetgeen leidt tot een buitenste zone van poreus beton en een minder goede omhulling van de wapeningstaven. Bij projecten met verhoogde vloei-eigenschappen en betere zelfverdichtende eigenschappen is vastgesteld dat deze poreuze zone minimaal is en daarmee de weerstand tegen water- en chloride-indringing voldoende groot.

Nominale en minimale dekking

Bij het ontwerp wordt een nominale dekking, cnom, gespecificeerd, gebaseerd op de minimale dekking aanwezig in de gebruiksfase, cmin, met hierop uitvoeringstoleranties Δcdev. Zie ook figuur 35: cmin = max ( cmin;b ; cmin;dur + ∆cdur,γ ) en cnom = max ( cmin + ∆cdev ; k2 ). Hierin zijn cmin;b en cmin;dur de minimaal benodigde dekking uit respectievelijk aanhechting en levensduur; ∆cdur,γ de toeslag vanwege porositeit van de buitenste zone; ∆cdev de toeslag vanwege plaatsingstolerantie k2 de minimale aan te houden waarde voor de nominale dekking, gegeven de toleranties bij direct tegen de grond gestort beton.

De Eurocode geeft een minimumeis voor Δcdev die voor diepwanden onvoldoende is, in verband met de tolerantie op plaatsing van de wapening, dikte bentonietcake, etc. In CUR76 is hiervoor een minimumwaarde van 25 mm aangegeven. Voor ∆cdur,γ geldt eveneens 25 mm. Uit laboratoriumonderzoek op monsters van gerealiseerde diepwandpanelen is de juistheid van deze waarde bevestigd. Daarnaast geldt een separate eis dat met een tolerance k2 van minimaal 50 mm op cmin;dur gerekend moet worden, aangezien het beton rechtstreeks tegen de grond wordt gestort. Op basis van alle genoemde waarden wordt gevonden: cnom = max ( cmin;b + 25mm; cmin;dur + 50mm ).

Verankeringslengte en montage in de sleuf

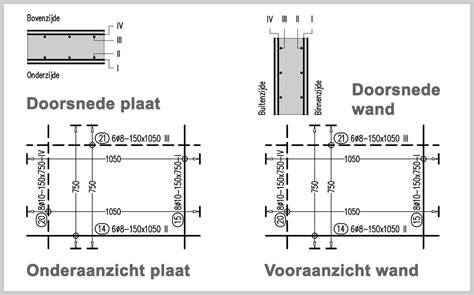

Bij de vertaling van de nominale dekking naar de benodigde dikte van de diepwand moet rekening worden gehouden met extra ruimte op de maat van de afstandhouders. Dit vereist in de detaillering Δdc, meestal beperkt tot 2 tot 5 mm. De relatie tussen de dikte van de grijper en het diepwandpaneel versus de breedte van de wapeningskorf wordt: Dwapening = Ddiepwand,nom - 2 cnom - 2 Δdc. Hierbij zijn Dwapening en Ddiepwand,nom respectievelijk de buitenafmeting van de wapeningskorf en de nominale dikte van het diepwandpaneel.

Daarnaast geldt de EN1538 voor uitvoerbaarheid: een minimale dekking van 75 mm is vereist. Bij Dmax ca. 32 mm kan deze worden verhoogd tot 100 mm. Bij hoge concentratie wapening of bij hogere zwichtspanning van bentoniet vanuit microstabiliteit kan ook een hogere dekking nodig zijn. Praktisch blijkt men vaak uit te komen op minimaal 100 mm dekking; bij waterbouwkundige projecten is cnom zelfs 125 of 150 mm niet ongebruikelijk.

Toepassing van wapeningsstaal en dekking in praktijk

Wapeningsstaal speelt een cruciale rol bij het versterken van betonnen constructies. Het neemt trekkrachten op, voorkomt scheuren en verbetert buig- en druksterkte. Voor betonvloeren dient u onbehandelde wapeningsmatten te gebruiken; verzinkte bouwstaalmatten zijn geschikt voor buitentoepassingen zoals hekwerk. Naast wapeningsstaal is ook betondekking van groot belang; dit geeft de afstand tussen het oppervlak van het wapeningsstaal en het buitenoppervlak van het beton aan. Betonnen stelblokjes/hunebedjes dekken 25 tot 55 mm, stoter betonribben 25 tot 100 mm, ringafstandhouders en pionafstandhouders bieden verschillende mogelijkheden voor zowel horizontale als verticale wapening met dekking van staal tussen 4 en 16 mm resp. 4 tot 15 mm.

Normatieve basis en controles

Het is essentieel om de juiste betondekking te garanderen en de duurzaamheid en sterkte van constructies te waarborgen. Raadpleeg ontwerpcodes: elk land heeft normen die minimale dekking specificeren op basis van blootstellingsklasse en omgeving. Overweeg de blootstellingsklasse: bepaalt de mate van blootstelling aan vocht, zouten, chemicaliën en vorst. Controleer op corrosierisico: bij blootstelling aan vocht, chloriden of agressieve stoffen moet de dekking voldoende zijn om corrosie te voorkomen. Het correct toepassen van wapeningsstaal en de juiste dekking zijn vitaal voor lange levensduur van constructies.

De belangrijkste normen voor standaard en voorgespannen wapening staan in EN 1992-1-1 en de nationale bijlagen. Verdere inzichten uit de randvoorwaarden van uitvoeringsdocumenten en ROK-normen tonen aan hoe detaillering en constructieve keuzes de uiteindelijke dekking en verankeringslengte bepalen. Voor specifieke gevallen zoals bruggen, tunnels en diepwandconstructies gelden aanvullende eisen zoals correspondentie met NPR 2053, EAD-systemen en kabelverankeringsregels.

Samenvattende richtlijnen voor ontwerp en uitvoering

- Bij oplegging van breedplaatvloeren op wand geldt minimaal 100 mm verankeringslengte, met mogelijke aanvullingen door onderliggende wapening.
- Dekkingstoleranties en porositeitsassumpties leiden tot additionele dekking, doorgaans minstens 25 mm voor Δcdev en minimaal 50 mm voor cmin;dur.
- De nominale dekking wordt berekend als cnom = max ( cmin;b + 25mm; cmin;dur + 50mm ).
- Bij explosieve of waterbouwwerkzaamheden kan cnom hoger zijn, zoals 125-150 mm in waterbouwkundige projecten.
