Bij vloerverwarmingssystemen wordt onderscheid gemaakt tussen hoog- en laagtemperatuursystemen en systemen die gebruik maken van blok- of stadsverwarming. We spreken van hoogtemperatuur- of HT-systemen als de aanvoertemperatuur vanuit de warmtebron tussen de 65 °C en 90 °C ligt. We spreken van laagtemperatuur- of LT-systemen als de aanvoertemperatuur vanuit de warmtebron tussen de 30 °C en 65 °C ligt. Als vloerverwarming wordt aangesloten op blok- of stadsverwarming met een hoge aanvoertemperatuur, dan worden Hiervoor mengverdelers met een circulatiepomp toegepast.
Plaatsing en hoogte van de verdeler
Een vloerverwarmingsverdeler kan op vrijwel elke plek in huis worden geplaatst, maar plaatsing in de meterkast is niet toegestaan. Vrijwel alle energie-leveranciers tolereren namelijk geen aanpassingen of uitbreidingen in het centrale punt waar gas, elektra en water samenkomen. Het is echter wel aan te bevelen om de verdeler in een droge, centraal gelegen ruimte te hangen. Wanneer u gebruik gaat maken van een hoogtemperatuur- of LTV-verdeler die is uitgerust met een pomp, dan is het raadzaam deze niet ín of tegen de muur van een slaapkamer te plaatsen.
In de meeste gevallen wordt de verdeler 40 cm tot 50 cm boven de vloer opgehangen.
Aansluitopties en kenmerken
Als vloerverwarming wordt aangesloten op een CV-systeem met een aanvoertemperatuur van maximaal 45 °C, dan worden hiervoor in de meeste gevallen open verdelers (zonder pomp) gebruikt. Als vloerverwarming wordt aangesloten op blok- of stadsverwarming met een hoge aanvoertemperatuur, dan worden ook hiervoor mengverdelers toegepast. Deze verdelers zijn voorzien van een thermostaatknop in de aanvoer waarmee de vloertemperatuur ingesteld wordt. De woning verwarmt.
Een goed aangesloten verdeler is het hart van je watergedragen vloerverwarming: hij verdeelt het warme water over de groepen en borgt het juiste debiet en temperatuur. Sluit je de verdeler verkeerd aan, dan krijg je koude zones, ruis of onnodig verbruik. Hieronder vind je een helder aansluitschema, het praktische 3-stappenplan en concrete tips voor aansluiten op een cv-ketel of warmtepomp. Zo ga je zekerder te werk en maak je je systeem klaar om in te regelen.
Wat doet de verdeler en welke kies je?
De verdeler mengt en verdeelt warm water over de vloerverwarmingsgroepen en zorgt dat elke groep het juiste debiet krijgt. Werk je met lage aanvoertemperaturen, zoals een warmtepomp of een goed ingestelde LTV-cv, dan volstaat meestal een open verdeler zonder pomp. Lever je een hogere aanvoertemperatuur vanuit de cv, dan is een mengverdeler met eigen pompset en thermostaatkraan nodig om veilig tot ca. 35-45 °C te regelen.
Bij Benelux Vloerverwarming kies je voor RVS 4301 verdelers met inregelbare flowmeters en ventielinserts, passend op de meeste thermische motoren. Denk aan de RVS Basic-Line verdeler voor watergedragen systemen en opties zoals een thermometerset om aanvoer en retour te monitoren. Voor stadsverwarming is een mengset met Wilo-pomp en thermostaatkraan beschikbaar, vaak in combinatie met een pompregeling voor vloerverwarming. Twijfel je welke uitvoering je nodig hebt? Bekijk het overzicht met vloerverwarming verdelers.
Benodigdheden

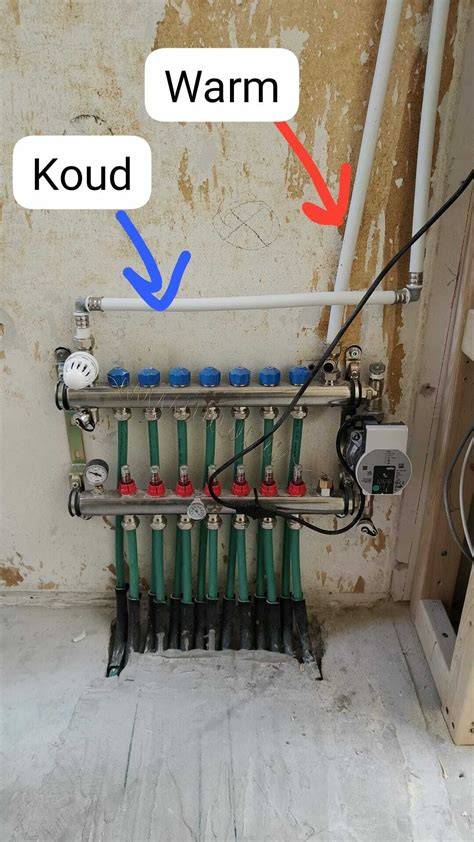

Leg de juiste materialen klaar voordat je begint. Dat werkt sneller en voorkomt fouten. RVS verdeler Basic-Line met flowmeters Euroconus klemverbindingen passend bij je buis Kunststof geleidenbochten voor nette bochtstralen Thermometerset voor aanvoer en retour Vloerverwarmingbuis 16 mm met passende koppelingen Rolmaat, waterpas, boor, pluggen, steeksleutels, pijpschaar, afdichtmateriaal Aansluitschema in het kort Volg altijd de markeringen op de verdeler. Meestal is de aanvoer de balk met flowmeters en de retour de balk met ventielen - controleer de pijlen of symbolen. Van retour terug naar warmtebron.
Verdeler plaatsen en ophangen
Bepaal de plek dicht bij de vertrekken die je verwarmt en laat voldoende werkruimte vrij. Teken de hartlijn van de verdeler af, gebruik een waterpas en boor de gaten voor de wandbeugels. Plaats pluggen, hang de beugels en klik of schroef de verdeler vast. Houd de onderkant vrij van de vloer zodat je de buizen ontspannen met geleidenbochten kunt laten opkomen. Monteer eventueel voetconsoles als er geen stevige wand is. Controleer of de servicekranen en ontluchters toegankelijk blijven.
Vloerverwarmingsbuizen aansluiten
Knip elke buis recht af. Schuif knelmoer en klemring op de buis, plaats de tule en steek de buis volledig tot aan de aanslag in de Euroconus-aansluiting. Schroef de knelmoer met de hand aan en trek deze na met twee sleutels zonder te overbelasten. Herhaal dit per groep op aanvoer en retour. Plaats geleidenbochten onderaan voor een ruime bocht en let op de groepsvolgorde zoals in je legplan staat. Open de flowmeters volledig als startpunt voor later inregelen.
Aansluiten op warmtebron, vullen en testen
Sluit de aanvoerleiding van de cv-ketel of warmtepomp op de aanvoerbalk aan en de retour op de retourbalk. Gebruik passende aansluitkoppelingen en dichtmethodes. Vul het systeem groep voor groep en ontlucht op de hoogste punten en bij de verdeler. Test op lekkage en laat het systeem op bedrijfsdruk draaien. Streef bij bedrijf naar een retour die 5-10 °C lager is dan de aanvoer en stel de flow per groep via de flowmeters bij. Werk je met een cv met hoge aanvoertemperatuur, gebruik dan een mengset met pomp en thermostaatkraan en begrens de aanvoer tot ca. 40 °C. Na het aansluiten richt je de installatie optimaal in via vloerverwarming inregelen en instellingen.
Kosten en montage door Benelux Vloerverwarming
Liever zeker zijn van een perfect aangesloten verdeler en in nette tijd opgeleverd? Onze montage is voor watergedragen vloerverwarming inclusief RVS Basic-Line verdeler met debietmeters en thermostatisch ventiel, 5-laagse PE-RT buis 16 mm, randisolatie, legplannen, afpersen op 3 bar en pers- en opleveringsrapporten. Pompgroep, elektrisch na-regelen en waterzijdig aansluiten op de primaire cv vallen buiten de basis. Indicatie per m2 excl. btw vanaf 50 m2: tacker 21,45-23,65, draadnet 23-30, noppenplaat 30-50, infrezen 32,50, droogbouw 80-120. Veelgekozen meerprijzen: pompset met mixinrichting 225 per verdeler, vullen en spoelen 9 per groep. Elke situatie is anders - ondergrond, groepen, hartafstanden en afstanden tot de warmtebron bepalen de prijs. Vraag daarom altijd een offerte op maat aan.
Veelgestelde vragen
Welke leiding gaat naar de vloerverwarming verdeler? De warme aanvoer van je cv of warmtepomp gaat naar de aanvoerbalk van de verdeler, de retour keert terug naar de warmtebron. Herken de aanvoer aan de hogere temperatuur en vaak aan de balk met flowmeters. Met een thermometerset kun je dit zeker stellen en een delta T van 5-10 °C controleren.
Hoe sluit je vloerverwarming aan op een cv? Levert je cv hoge temperatuur, gebruik dan een mengset met pomp en thermostaatkraan en begrens de aanvoer tot ca. 40 °C. Sluit aanvoer op aanvoer en retour op retour, vul en ontlucht per groep en stel het debiet met de flowmeters af. Bij lage-temperatuur cv kan een open verdeler zonder pompset volstaan.
Hoe groepen verdelen en inregelen? Plan per ruimte een of meerdere groepen, bij 16 mm buis meestal tot ca. 100 m per groep. Open alle groepen, laat het systeem opwarmen en stel per groep de flowmeters af tot de retour 5-10 °C onder de aanvoer ligt. Met zone-regeling en ventielinserts kun je later per kamer automatiseren en fijnafstellen.
Klaar om je verdeler en koppelingen te bestellen of wil je montage uitbesteden? Vloerveredding verdeler instellen na de aanleg ervan? We helpen u graag op weg met instructies, tips en tricks.
Uitgelegd stappenplan en do’s en don'ts
DO’S
- Bepaal vooraf of een pomp nodig is. Neem je een verdeler met of zonder pomp? Dit hangt af van het vloeroppervlakte.
- Kies voor zoneregeling. Veel mensen kiezen bij vloerverwarming voor zoneregeling, zodat ze per ruimte de temperatuur kunnen bepalen.
- Denk aan de randzone. In sommige situaties, bijvoorbeeld bij een glazen pui, is het verstandig om een randzone te maken.
- Kies een slimme plaats voor de verdeler. Denk aan ontwerp en toegankelijke plek onder de trap, in de berging of dichtbij de meterkast.
- Laat een warmteverliesberekening maken. Deze berekening vertelt precies hoeveel warmte je nodig hebt.
DON’TS
- Vloerkoeling: aanvoertemperatuur te laag. Als die onder het dauwpunt ligt, dan gaat de vloer condenseren.
- Boren in de vloer. Voorkom dat je na het aanleggen moet boren in de vloer.
- Vloertemperatuur tot 29 graden. Een temperatuur hoger dan 29 graden is niet comfortabel.
- Niet-diffusiedichte leidingen. Kies diffusiedichte leidingen om roest en verontreiniging te voorkomen.
- Geen dilatatievoegen. Dilatatievoegen voorkomen scheuren in de vloer.
