Je hebt alles eruit gesloopt en je houdt enkel het skelet over. Bij het slopen heb je kunnen uitvinden op welke groep in de meterkast dat gedeelte is aangesloten. Je hebt immers de groep uitgeschakeld voordat je begon te slopen. Vanuit dat groep kan je alles weer opbouwen. Fase (Bruin) geeft stroom en Nuldraad (Blauw) gaat terug naar de zekeringskast. Je hebt dan een gesloten circuit.
In die gesloten circuit kan je vertakkingen maken, maar let wel hoeveel je op 1 groep wilt plaatsen i.v.m. overbelasten van je groep waardoor de zekering in werking gaat. Vertakkingen kan je d.m.v. centraaldozen te plaatsen die ten alle tijden toegankelijk zijn, dus niet wegwerken boven het plafond of in de muur weg stuccen. Je kan ook vertakkingen maken in bijvoorbeeld.
Aarde begint in je meterkast en die komt vanuit de vloer/grond. Ga alleen toevoegen en niets aan veranderen. Je moet echt een elektra plan maken voor je stopcontacten, lichtpunten, etc. Zo kan je ook denken hoe diep je wanddoos moet zijn en waar het geplaatst moet worden. Denk aan bijvoorbeeld een uitbreiding voor een mogelijkheid een slimme schakelaar te maken d.m.v. bijvoorbeeld SONOFF artikelen die de mogelijkheid geeft om via Google Assistant je licht te bedienen. Om daarop voor te bereiden kan je denken om bij elke lichtschakelaar een nuldraad (blauw) door te voeren. Je hoeft het alleen af te doppen voor het geval dat je toch besluit om smarthome te realiseren.
Achter elke lamp/contactdoos kan je een centraaldoos maken. Je ziet dat alles op uitkomt in de meterkast. Ga dus niet de nuldraad pakken van een andere groep, dan gaan je stoppen door. Ik ben geen expert maar dit is wat ik tot nu toe van opgestoken heb en wilt delen. Er komt echt veel meer bij kijken. Je kunt namelijk niet oneindig veel lampen of stopcontacten op 1 eindgroep plaatsen. Een schema kunnen maken en lezen is dan wel handig.
Leidingen in steenachtige wanden plaats je verticaal. Helemaal met WALKER eens. Om te begrijpen hoe elektra ongeveer werkt en wat TS vroeg is waar gaat het uiteindelijk naar toe heb ik aan de hand daarvan een bericht gestuurd hoe het globaal werkt. Maar zoals WALKER ook aangeeft: er komt echt veel meer bij kijken.
Ga ook niet veel draden door 1 pvc buis trekken want dat veroorzaakt warmte en brand. Dat is een hardnekkig misverstand. Je mag zoveel draden in een buis trekken als je zonder beschadiging voor elkaar krijgt. Je hebt het over opbouw elektra. Ik neem aan dat je alleen het schakelmateriaal opbouwt. Of lopen jouw elektrabuizen ook over de wand?
In het eerste geval lopen jouw buizen al in de wand. Ga je gipsplaten weghalen tot op het skelet, dan zitten jouw buizen en inbouwdozen (voor opbouwmateriaal, dus mogelijk een oude kleine maatvoering) er nog gewoon. De buis loopt richting jouw plafond en zal daar naar de centraaldoos lopen. Vanaf de centraaldoos zal een en ander naar of een andere centraaldoos lopen, of naar jouw meterkast. In het tweede geval zie je de buizen over de muur richting plafond lopen. Wil je in dit geval alles in de muur verleggen, dan zullen er nieuwe buizen met nieuwe bedrading gelegd moeten worden naar de inbouwdoos die in de muur geplaatst moet worden.
W Il je alleen alles van opbouw naar inbouw maken of wil je ook wandcontactdozen / schakelaars toevoegen of verplaatsen? Dan wordt het een heel wat uitgebreider verhaal. De bestaande bedrading bestaat uit een bruine (fase), blauwe (nul) en geel/groene-draad (aarde). Al zal de geel/groene-draad er bij jou niet in zitten, omdat het stopcontact niet geaard is. Je kunt de bedrading van het bestaande stopcontact doorlussen naar het extra stopcontact. Doorlussen vanuit een was naar de volgende moet je niet te vaak doen. Hooguit 2x zou ik zeggen. Doorlassen met lasklemmen in een 50mm diepe doos kun je wel vaker doen.
Uitleg Groepenkast 2025 - De Elektrische Installatie in de Meterkast uitgelegd

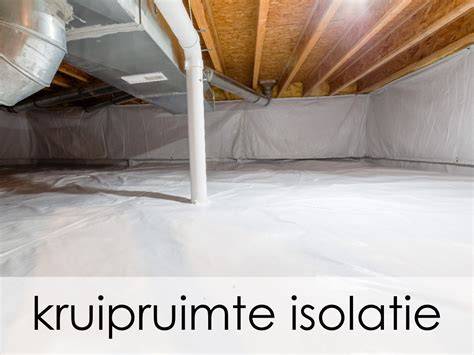

Praktische stappen voor het opbouwen van een wandcontactdoos vanuit kruipruimte
- Maak een duidelijk elektra plan voordat je begint: bepaal stopcontacten, lichtpunten en de verdeling over de groepen in de meterkast.
- Schakel de desbetreffende groep uit en controleer dat alle spanning echt uit is voordat je sloopwerk uitvoert.
- Verzamel alle bedrading: bruin (fase), blauw (nul) en geel/groen (aarde) en bepaal welke draden naar welke wanddoos of schakeling gaan.
- Beperk het aantal armaturen en stopcontacten op één eindgroep om overbelasting te voorkomen en houd rekening met toekomstige uitbreiding (slimme schakelaars, etc.).
- Integreer centraaldozen op toegankelijke plaatsen en voorkom dat ze weggewerkt worden in plafond of muur terwijl je vertakkingen maakt.
- Verleg of inpandig leggen van buizen: bepaal of buizen al in de wand lopen of over de muur gaan en pas het plan hierop aan; als je muren opent, houd rekening met het verdwijnen van oude bekabeling en de noodzaak voor nieuwe bedrading.
- Let op veiligheidsregels: ga niet te veel draden in één buis stoppen; gebruik lasklemmen in diepe dozen waar nodig en zorg voor een goede aarding vanuit de meterkast.
- Werk stap voor stap en test tussentijds of alles werkt volgens het plan voordat je verder gaat met afwerking.
Je ziet dat alles uiteindelijk op uitkomt in de meterkast en dat de verbindingen via centraaldozen toegankelijk blijven. Als het nodig is kan je ook een uitbreiding bedenken voor een slimme schakelaar en eventueel de nuldraad bij elke schakelaar doorvoeren, maar dop het af als je besluit geen smarthome te installeren. Verbind nooit de nuldraad met een andere groep om te voorkomen dat de zekering slaat.
