Onderdelen cv ketel expansievat werking en functies

Het expansievat regelt de druk in je cv-installatie en is daardoor een onmisbare schakel. De inhoud van een expansievat voor woningen varieert van 18 tot 50 liter, maar welke is nu juist geschikt voor jou? Het expansievat, ook bekend als een drukvat, vangt de drukverschillen op die ontstaan doordat water uitzet of krimpt. Water dat verwarmd wordt, zet immers uit met 3%. Aangezien een cv-installatie een gesloten systeem is met metalen buizen, die niet mee kunnen uitzetten, is er nood aan een flexibele oplossing die die drukverschillen kan opvangen. Dat is de taak van het expansievat. Een expansievat bestaat uit 2 helften gescheiden door een membraan. Het ene deel staat in verbinding met de cv-installatie en is gevuld met water. Het andere is gevuld met stikstof. Zodra het watervolume toeneemt, wordt het gas in elkaar gedrukt. Hierdoor loopt de druk op zonder dat dit gevaar oplevert.

Een expansievat is een van de belangrijkste onderdelen om gevaarlijke situaties en schade voorkomen. Bij het opwarmen van het water in de cv-ketel wordt de druk op het reeds beschreven circuit opgevoerd. Dit betekent dat de druk op leidingen groeit, evenals de kans op het knappen van de leidingen. Wist u dat het verwarmen van water ertoe kan leiden, dat het water met 3% uitzet? Het expansievat wordt opgebouwd uit twee verschillende delen, die gescheiden worden door een membraan. In het eerste deel bevindt zich water, wat vanuit de cv-ketel afkomstig is. Het tweede deel van het expansievat wordt gevuld met een gas, wat in veel gevallen stikstof is. Een van de eigenschappen van dit gas, is het feit dat het zich makkelijk laat samendrukken. Op het moment dat de druk op het circuit rond de cv-ketel toeneemt, wordt het expansievat ingeschakeld. De toegenomen druk maakt dat het membraan zich richting het deel met gas zal bewegen. Het gas wordt hierbij samengedrukt, waardoor de druk op het circuit als geheel afneemt.

Hoe werkt het expansievat precies

In feite ontsnapt een deel van de druk op deze manier. Mocht het expansievat de druk niet voldoende kunnen verlagen, dan heeft men een alternatief: het overstortventiel. Via die automatische ventiel kan een deel van het hete water het circuit verlaten. Het is van groot belang, dat het expansievat regelmatig en op de juiste wijze wordt onderhouden. Doordat een deel van het expansievat gevuld is met gas, is het sterk af te raden om hier zelf mee aan te slag te gaan. Onze loodgieters staan voor u klaar, om u hier de helpende hand bij te bieden. Door het expansievat regelmatig te laten onderhouden, blijft deze goed functioneren en is de kans op schade of ongelukken klein.

Het expansievat heeft als doel om drukverschillen op te vangen die ontstaan als gevolg van water dat uitzet in een gesloten systeem, zoals een centrale verwarming. Het water zet bijvoorbeeld uit wanneer het wordt verwarmd in de cv-installatie. Het expansievat wordt daarom ook wel drukvat genoemd. Het expansievat (drukvat) absorbeert de drukverschillen die ontstaan als gevolg van het uitzetten of krimpen van water tijdens het verwarmen of afkoelen van het water in de cv-installatie. Het water in de cv-installatie kan ongeveer 3% uitzetten. Het metaal van de radiatoren en leidingen zijn niet flexibel en kunnen de drukverschillen niet opvangen. Het expansievat heeft twee compartimenten. Deze compartimenten zijn gescheiden door een membraan. Het éne compartiment is gevuld met stikstof. Het andere compartiment staat in verbinding met de vloeistof van het systeem. Gas is in tegenstelling tot vloeistof samendrukbaar.

Kiezen en installeren van het juiste expansievat

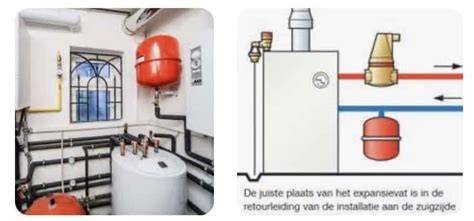

De statische hoogte is dus 0. Staat je ketel in de kelder en de hoogst geplaatste radiator op zolder? Dat kan variëren van 20 kW tot 50 kW. Heb je een ketel met een vermogen van 20 kilowatt en hangt je hoogste radiator 7 m boven de ketel, dan heb je een expansievat nodig van 18 liter met een voordruk van 1 bar. De prijs van een expansievat wordt bepaald door de inhoud en de voordruk. Een prijsvoorstel op maat ontvangen? Maak gebruik van onze offerteservice en ontvang maximaal 3 offertes van erkende vakmannen in je buurt. Zo bespaar je tot 20%. De plaats van het drukvat in de verwarmingsinstallatie is van groot belang. Aan de zuigzijde van de pomp: om een minimale druk te garanderen. Een defect expansievat leidt tot tikkende geluiden, mindere verwarmingscapaciteit en hogere energiekosten.

Bij het kiezen van een expansievat is de statische hoogte van je installatie een belangrijke factor. Dit verwijst naar het hoogteverschil tussen de hoogste radiator en de cv-ketel en bepaalt de juiste voordruk van het expansievat. Een verkeerde afstemming kan leiden tot problemen zoals een te lage waterdruk of juist overmatige drukopbouw, wat de efficiëntie van je verwarmingssysteem negatief beïnvloedt. Een goed functionerend expansievat draagt bij aan een stabiele en energiezuinige verwarming. De inhoud en voordruk van het expansievat zijn cruciaal. Een te klein vat kan leiden tot een te hoge druk in het systeem, terwijl een te groot vat onnodig veel ruimte inneemt. Controleer daarom de specificaties van je huidige installatie of vraag advies aan een specialist om de juiste maat te bepalen. Ook de prijs speelt een rol. Expansievaten zijn verkrijgbaar in verschillende prijsklassen, meestal tussen de €30 en €140, afhankelijk van capaciteit en merk. Houd rekening met extra kosten voor installatie, vooral als je het expansievat niet zelf vervangt. Daarnaast zijn de afmetingen van belang. Het nieuwe vat moet passen binnen de beschikbare ruimte in je cv-installatie. Een te groot vat kan installatieproblemen veroorzaken, terwijl een goed passend exemplaar bijdraagt aan een efficiënte werking van het systeem.

Onderhoud en controle

Het is van groot belang, dat het expansievat regelmatig en op de juiste wijze wordt onderhouden. Door het expansievat regelmatig te laten onderhouden, blijft deze goed functioneren en is de kans op schade of ongelukken klein. Een eenvoudige manier om te controleren of je expansievat nog goed functioneert, is de tiktest. Tik met een hard voorwerp, zoals een schroevendraaier, op het vat en luister goed. Klinkt het geluid helder en hol? Dan is het vat waarschijnlijk in orde. Hoor je een doffe klank? Dat kan betekenen dat het membraan beschadigd is en het vat vervangen moet worden. Met deze snelle controle spoor je problemen vroegtijdig op. Daarnaast is regelmatig cv-ketel onderhoud belangrijk. Tijdens een onderhoudsbeurt controleert een monteur niet alleen de ketel, maar ook het expansievat. Een defect vat kan drukproblemen veroorzaken, waardoor je verwarming minder efficiënt werkt en mogelijk schade oploopt. Het ontluchten van je expansievat voorkomt luchtophoping, wat de drukregeling kan verstoren. Lucht in het systeem kan leiden tot onregelmatige verwarming en hogere energiekosten. Een goed ontlucht expansievat zorgt voor een stabiele en efficiënte werking van je cv-installatie.

Na ongeveer zeven jaar kan het membraan in het vat slijten. Dit kan drukproblemen veroorzaken en de efficiëntie van je verwarming verminderen. Hoe weet je of jouw expansievat aan vervanging toe is? Als je een van deze problemen opmerkt, werkt het vat niet meer zoals het hoort. Bij het vervangen van een expansievat wordt het oude vat verwijderd en een nieuw exemplaar geplaatst. Dit is een nauwkeurige klus die je het beste door een professional kunt laten uitvoeren. Zo ben je zeker van een correcte installatie en optimale werking. Een expansievat werkt met een gespannen systeem: een te lage voordruk kan leiden tot onvoldoende wateropname, terwijl een te hoge druk de werking kan verstoren. In veel systemen wordt het expansievat gecombineerd met een open verdeler voor centrale verwarming - deze elementen werken samen om drukfluctuaties op te vangen en de installatie stabiel te houden.

Druk, gas en membraan

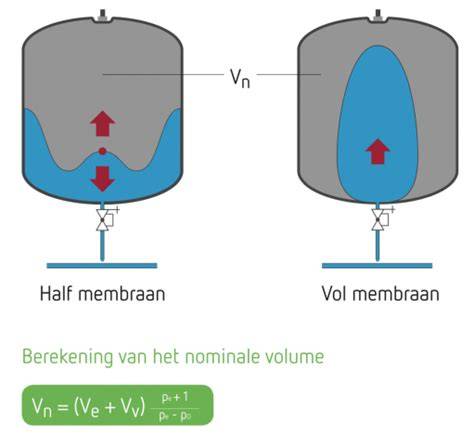

Een membraan is een flexibel rubberen onderdeel dat het expansievat in twee compartimenten verdeelt: water en gas. Wanneer water in de cv-ketel opwarmt en uitzet, wordt het gas samengedrukt door het membraan, waardoor de druk stabiel blijft. Als het membraan verslijt of scheurt, kan het expansievat zijn werk niet goed doen. Een tiktest kan aangeven of er water en stikstof gescheiden blijven; twee verschillende geluiden duiden op een goed functionerend vat. Een kapot expansievat lekt; dan loopt het water naar binnen of treedt het overstortventiel in werking. Regelmatige controle en bijvulling van stikstof zijn essentieel om drukschommelingen te voorkomen.

Installatie, vervanging en veiligheidsaspecten

Bij vervanging moet het systeem worden leeggelopen. Slang op aftapkraan, kraan open, oud expansievat losmaken, nieuw vat plaatsen en het systeem weer bijvullen tot circa 1,5 bar. Vervolgens ontluchten en controleren of de druk op 1,5-2 bar blijft. Een specialist kan deze handelingen vakkundig uitvoeren en zorgt voor correcte installatie en optimale werking. Een kapot expansievat kan lekkage veroorzaken en het overstortventiel in werking zetten. Houd rekening met de vorstvrije plaatsing, spannings- en trillingvrije inbouw en met stikstof als gas in het gasgedeelte.

In Nederland wordt het expansievat vaak gecombineerd met een open verdeler voor centrale verwarming. Zo worden drukfluctuaties opgevangen en blijft de installatie stabiel. De levensduur van een expansievat is gemiddeld circa zeven jaar; na die tijd kan het membraan poreus worden en lekkage optreden. Het is verstandig om preventief te vervangen na deze periode. Regelmatig onderhoud en controle door een professional verminderen de kans op storingen en verhogen de veiligheid en efficiëntie van de installatie.

Overzicht van belangrijke onderdelen van de cv-installatie

1. De gaskogelkraan: aansluiting van de cv-ketel op het gasnet.
2. De vul- en aftapkraan met sleutel: vullen en aftappen van de installatie.
3. Inlaatcombinatie bij cv-ketels met boiler: maakt aansluiting van boiler op gesloten systeem mogelijk.
4. De vulkraan met keerklep en beluchter: bijvullen en voorkomen dat water terugstroomt.
5. De vulslang: bijvullen van de installatie, met voldoende lengte.
6. Uitgang van de cv-ketel: start van het leidingwerk naar radiatoren en vloerverwarming.
7. Druk- en expansievat: vangt drukverschillen op en zorgt voor veiligheid en stabiliteit.
8. Warmtewisselaar: hart van de ketel voor warmteoverdracht; verschillende typen mogelijk.
9. Circulatiepomp: zorgt voor circulatie van verwarmd water in het gesloten circuit.

Wist u dat het expansievat soms twee functies combineert met open verdeler en driewegklep bij cv-ketels? Een driewegklep kan schakelen tussen warm water en verwarming bij cv-combiketels. Het onderhoudende team van monteurs kan ook advies geven over de keuze van het juiste expansievat en bijbehorende onderdelen.

Samenvatting: waarom een expansievat cruciaal is

Het expansievat vangt drukverschillen op die ontstaan door waterexpansie bij verwarming en krimp bij afkoeling. Zonder dit vat zou de systeemdruk te sterk schommelen, wat kan leiden tot schade aan leidingen en componenten, storingen en minder efficiëntie. Een goed functionerend expansievat draagt bij aan een stabiele en energiezuinige verwarming en verlengt de levensduur van de cv-installatie.
