Een van de manieren voor ventileren is met een luchtbehandelingskast: hoe werkt dat systeem precies? Lucht & Ventilatie legt de werking van een luchtbehandelingskast uit in deze nieuwe blog. Hoe is de werking van een luchtbehandelingskast?
Een luchtbehandelingskast wordt gebruikt voor het centraal ventileren van een pand. Het systeem is vaak terug te vinden in gebouwen in de utiliteit zoals kantoren, scholen, ziekenhuizen, bedrijfspanden en openbare ruimtes. U ziet ze terug in speciale technische ruimtes of op het dak van gebouwen. De werking van een luchtbehandelingskast gaat als volgt: het systeem voert verse lucht aan en voert vervuilde lucht af. Zo worden onder andere de temperatuur en de luchtvochtigheid op het juiste niveau gehouden.
Wat bevat een luchtbehandelingskast?
Een luchtbehandelingskast bestaat uit verschillende onderdelen. Het is een behuizing voor een ventilator, filter, warmteterugwinning, verwarmings- en/of koelelementen en overige onderdelen. De toevoerlucht wordt gezuiverd met het filter. De meeste kasten maken gebruik van een warmtewisselaar. Deze zorgt ervoor dat de warmte van de vervuilde afgevoerde lucht teruggewonnen wordt en afgegeven wordt aan de binnenkomende, verse lucht. Zo stijgt het temperatuurrendement tot wel 90%. Die warmteterugwinning gebeurt vaak met een warmtewiel of tegenstroomwisselaar. Deze systemen werken allebei anders.

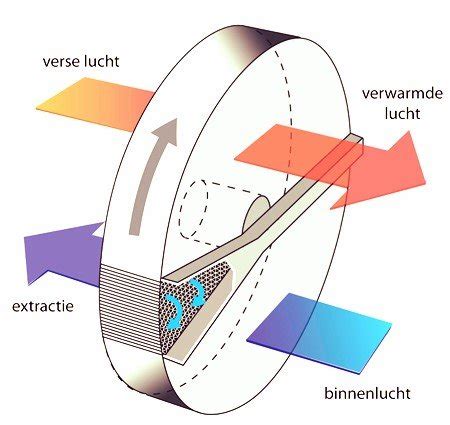

Warmtewiel: luchtbehandelingskasten die zijn uitgerust met een warmtewiel, bevatten een draaiende rotor. Deze rotor fungeert als een warmte-uitwisselaar, waarbij de warmte uit de afgevoerde lucht wordt opgenomen en vervolgens aan de verse toevoerlucht wordt overgedragen terwijl het wiel draait. Hoewel de luchtstromen niet volledig gescheiden zijn, biedt dit systeem aanzienlijke voordelen. Met name tijdens de wintermaanden, doordat het ook de mogelijkheid biedt om vocht terug te winnen. Dit resulteert in een comfortabeler binnenklimaat.
Tegenstroomwisselaar: De werking van een luchtbehandelingskast met dit type wisselaar is anders. In een kast met een tegenstroomwarmtewisselaar zijn de verse buitenlucht en de verwarmde retourlucht uit het gebouw volledig gescheiden van elkaar. De wisselaar zorgt ervoor dat de buitenlucht wordt verwarmd. U kunt extra onderdelen toevoegen aan de luchtbehandelingskast om de lucht extra te verwarmen of koelen met koel- en verwarmingsbatterijen. Ook zijn er mogelijkheden de kast te voorzien van geluiddempers, bevochtiging of uit te rusten met een in- of extern geplaatste warmtepomp (eventueel met een verlengd frame).
Luchtbehandelingskasten zijn voor zowel binnen als buiten geschikt, en moeten voldoen aan de wetgeving op ERP-gebied.
Waarom een luchtbehandelingskast?
Met een luchtbehandelingskast bespaart u op de energiekosten door het hoge rendement bij de warmteterugwinning. De lucht hoeft immers minder verwarmd te worden aangezien warmte van de afgevoerde lucht teruggewonnen wordt. U heeft altijd een gezond binnenklimaat. Vuile lucht wordt het pand uitgevoerd, terwijl er frisse lucht binnenkomt. Een juist binnenklimaat is niet alleen belangrijk voor onder andere de concentratie van personeel, maar ook voor onderhoud van het gebouw zoals het voorkomen van schimmelvorming.
U kunt zelf het binnenklimaat bepalen. U regelt zelf het binnenklimaat met betrekking tot bijvoorbeeld de temperatuur of de luchtvochtigheid. De luchtbehandelingskasten van Lucht & Ventilatie Bekijk het assortiment luchtbehandelingskasten van Lucht & Ventilatie. Onze systemen hebben een aantal standaard opties: regeling op CO2, vocht of drukgestuurd. Op deze manier meet de kast precies welke waardes het zijn en hoeveel ventilatie er nodig is. De kasten zijn verder in platte, hoge of smalle uitvoeringen mogelijk, waardoor ze in ieder pand goed tot hun recht komen. Ook een kast voorzien van enkel bovenaansluitingen is een optie. Door de makkelijke bediening en het eenvoudige gebruik heeft u de keuze tussen een standalone werking of aansturing vanuit een gebouwbeheersysteem.
Wat is een LBK en wat regelt hij?
Een luchtbehandelingskast (LBK) is een professionele installatie dat bedoeld is voor het verzorgen van de centrale ventilatie in bedrijfs- en utiliteits spanden. Met dit apparaat kan de temperatuur en daarnaast luchtvochtigheid op een aangenaam niveau gehouden worden. Een luchtbehandelingskast is de behuizing voor een ventilator, filter, verwarmings- en/of koelelement, warmteterugwinning en overige appendages. De werking van een installatiesysteem is minder complex dan het lijkt. De wisselaar bij een kruisstoomsysteem bestaat uit roestvrijstalen of aluminium platen die afwisselend vlak en gegolfd zijn. Langs deze platen stroomt gescheiden van elkaar gescheiden de toevoer- en afvoerlucht.
Wetgeving en kwaliteitsbewaking
De wortel van ongewenste onderdruk ligt vrijwel altijd in een verstoring van het luchtbalansprincipe: er verdwijnt simpelweg meer lucht uit een afgesloten ruimte dan er op gecontroleerde wijze binnenkomt. De Sifon is een belangrijk component voor je luchtbehandelingskast (LBK) dat dient om condenswater veilig af te voeren. Tijdens het gebruik van een luchtbehandelingskast ontstaat er condensatie door het verschil in temperatuur tussen de luchtstromen. De Sifon werkt door het opgevangen condenswater via een waterdichting af te voeren. Hierdoor wordt het water veilig uit de luchtbehandelingskast geleid. Zorg ervoor dat de Sifon correct is aangesloten op de afvoerleidingen van de luchtbehandelingskast. Test na het monteren van de Sifon of het water correct wordt afgevoerd en er geen lekkages zijn.
Het Bouwbesluit 2012 vormt hierbij de primaire kapstok. Onvoldoende toevoer of een te krachtige afvoer kan leiden tot ongewenste onderdruk, wat op zijn beurt de gestelde ventilatieprestaties kan ondermijnen. Daar waar onderdruk bewust wordt gecreëerd, zoals in laboratoria, cleanrooms of isolatiekamers in ziekenhuizen, speelt de Arbowetgeving een cruciale rol. De geschiedenis van onderdruk in de bouw is primair een verhaal van toenemende controle en bewustwording van een inherent fysisch fenomeen.
Onderdruk en overdruk in de bouwpraktijk
Onderdruk is een situatie waarbij de luchtdruk binnen een ruimte lager is dan de luchtdruk buiten. Onderdruk kan leiden tot ongewenste luchtstromen van ongefilterde lucht uit kruipruimtes of via kieren, wat de binnenluchtkwaliteit verslechtert. Bij luchtdichtheidstesten, zoals de blowerdoortest, wordt een gebouw opzettelijk in onderdruk gezet om luchtlekkages in de gebouwschil op te sporen en de luchtdichtheid te meten. De Sifon is een belangrijk component voor je luchtbehandelingskast (LBK) dat dient om condenswater veilig af te voeren. Tijdens het gebruik van een luchtbehandelingskast ontstaat er condensatie door het verschil in temperatuur tussen de luchtstromen. De Sifon werkt door het opgevangen condenswater via een waterdichting af te voeren. Hierdoor wordt het water veilig uit de luchtbehandelingskast geleid. Zorg ervoor dat de Sifon correct is aangesloten op de afvoerleidingen van de luchtbehandelingskast. Test na het monteren van de Sifon of het water correct wordt afgevoerd en er geen lekkages zijn.
Overdruk wordt toegepast om te voorkomen dat externe contaminanten een schone ruimte binnendringen, bijvoorbeeld in cleanrooms of operatiekamers, of om rookvrije vluchtroutes te garanderen bij brand. Een cruciaal beheersinstrument is onderdruk; maar er zijn valkuilen: bij woningventilatie kan onderdruk ontstaan door onvoldoende toevoer, waardoor tocht en hoger energieverbruik ontstaan. Een te krachtig of onjuist afgesteld mechanisch ventilatiesysteem kan de oorzaak zijn. In laboratoria of spuiterijen wordt onderdruk juist doelbewust gehandhaafd als veiligheidsmaatregel.
