Maximale overspanning vrijhangend plafond gipsplaten met Metal Stud systemen en tips voor regelwerk

Bij een enkele beplating van 12,5 mm dik en een Metal stud® profiel van 50 mm breed, kan een maximale overspanning gemaakt worden van 2,55 m als de profielen met een tussenafstand van 30 cm worden geplaatst (max, 2,15 m met tussenafstand 50 cm). Voor grotere overspanningen werkt het PlaGyp® systeem gemakkelijker of dient u toch af te steunen d.m.v. een ophangstrook in multiplex die het Metal Stud® plafond opdeelt. Een tabel met de mogelijkheden kan je terugvinden in het Gyproc® Doe-Boek op p. 64.

Je wilt een regelwerk voor een gipsplaten plafond maken. Maar hoe ga je te werk? Of het nu gaat om het plaatsen van een geheel nieuw plafond of het vervangen van een oud plafond, een gipsplaten plafond geeft een strakke uitstraling en kan zowel op hellende als rechte plafonds toegepast worden. Met onderstaande handleiding kunt u zelf aan de slag om een regelwerk voor een gipsplaten plafond te maken.

Voorbereidingen regelwerk maken

Voordat begonnen kan worden met het plaatsen van het regelwerk dienen er voorbereidingen getroffen te worden. Om het werken te vergemakkelijken dient de kamer helemaal leeg te zijn. Het is raadzaam om een kamersteiger te huren, waarmee makkelijker gewerkt kan worden dan op een ladder. Is er sprake van een oud plafond dan zijn er twee opties: er wordt een verlaagd plafond aangebracht, waarbij gebruik wordt gemaakt van het oude, eventueel bijgewerkte regelwerk of het oude plafond wordt eerst verwijderd, waarna een compleet nieuw plafond inclusief regelwerk aangebracht wordt. Ten slotte dienen alle bouwmaterialen en gereedschappen in ruime mate aanwezig te zijn om de werkzaamheden zonder grote onderbrekingen door te kunnen voeren.

Benodigdheden regelwerk gipsplafond

Voor het plaatsen van regelwerk voor een gipsplaten plafond zijn de volgende bouwmaterialen nodig:

• Vuren regels (rachels, meestal vuren 22x50 bruto) of metalen profielen die als regelwerk geplaatst gaan worden
• Schroeven en eventueel pluggen
• Afstandhouders
• Zaag
• Waterpas
• Schroef/boormachine
• Rolmaat
• Potlood

Om de benodigde hoeveelheid houten latten (aantal meters rachels) te kunnen bepalen moet het plafond gemeten worden, zowel in de breedte als de lengte. Vervolgens moet berekend worden hoeveel latten nodig zijn per gipsplaat, hoe zwaarder de plaat, hoe kleiner de afstand tussen de latten mag zijn en hoe meer rachels er nodig zijn. Het regelwerk voor gipsplaten wordt doorgaans horizontaal en verticaal geplaatst, waardoor vakjes ontstaan.

Stappenplan voor het maken van het regelwerk voor een gipsplaten plafond

Stap 1 - Het maken van het regelwerk

De latten worden eerst verticaal geplaatst en vervolgens horizontaal. Het is daarbij van groot belang dat de hartafstand (afstand van het midden van de ene regel naar de andere regel) afgestemd is op de breedte van de te gebruiken gipsplaten. Dat wil zeggen dat de hartafstand kan variëren van 30 - 60 centimeter. Houd er rekening mee dat het regelwerk de basis is van het plafond en daarom moeten de latten perfect waterpas geplaatst worden. Dit geldt zowel voor een nieuw (verlaagd) plafond als voor een plafond dat op een bestaand plafond geplaatst wordt. Eventuele onregelmatigheden kunnen gecorrigeerd worden met zogenaamde afstandhouders. Voor een afwijkend plafond dient het regelwerk volgens hetzelfde principe geplaatst te worden, waarbij het van groot belang is dat alle latten waterpas geplaatst worden.

Stap 2 - Plaatsen van een lat langs de muur

Werk altijd van de ene naar de andere kant en eindig met het plaatsen van een lat langs de muur.

Stap 3 - Gipsplaten tegen het regelwerk schroeven

Hierna kunnen de gipsplaten tegen het regelwerk geschroefd worden, waarbij gezorgd moet worden dat de platen aan alle kanten even breed zijn. Moeten platen op maat gezaagd worden, zorg dan ervoor dat het verschil evenredig verdeeld wordt, voor een esthetische aanblik van het plafond.

Bekijk materialen voor een geïsoleerd, verlaagd plafond.

Op het geplaatste regelwerk kunnen direct gipsplaten geschroefd worden, maar het regelwerk kan ook dienen als basis voor het maken van een nieuw verlaagd plafond. Indien er sprake is van een oud plafond, dan kan het bestaande regelwerk gebruikt worden om er een verlaagd plafond aan te maken. Hierbij wordt het regelwerk via metalen verbindingsstukken als het ware verbonden met het erboven liggende houtwerk, waardoor optisch gezien een zwevend plafond gecreëerd wordt. Het maken van een verlaagd plafond heeft als voordeel dat er spotjes geplaatst kunnen worden en het plafond nog beter geïsoleerd kan worden.

Voorbeelden en opties voor plafondsystemen

Voor een verlaagd plafond met metalen profielen kun je overspanningen tot 480 cm overbruggen door bredere metalen profielen te gebruiken of door een extra ophangstrook aan het plafond te bevestigen. Een verlaagd plafond met metalen profielen is gemakkelijk te isoleren: leg het isolatiemateriaal gewoon bovenop het profielenframe. Als de plafondbreedte kleiner is dan de lengte van de gipsplaat, plak de plaat dan overlangs om kopse voegen te verminderen. Bij grotere breedtes kunnen platen dwars op de profielen worden gemonteerd.

Bij het gebruik van metalen profielen om een verlaagd plafond te plaatsen, moet rekening worden gehouden met de maximale plafondoverspanning. De Metal Stud® plafondsystemen vormen een handig frame van verzinkt staal waarop de gipsplaten gemonteerd worden. De ruimte tussen de profielen kan gevuld worden met isolatiemateriaal zoals glaswol- of steenwolplaten.

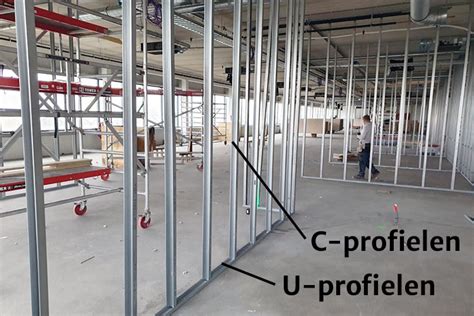

Kies je voor een enkel of dubbel raster? Voor een dubbel raster werk je met twee soorten profielen: Metal stud C-plafondprofielen en Metal stud U-plafondprofielen (U27). De maximale overspanning is afhankelijk van de breedte van het toegepaste metal stud profiel, de beplating en de volledige systeemopbouw. Begin met het bevestigen van het U-profiel aan de omliggende wanden. Door foamband op het U-profiel aan te brengen, kun je de geluidsoverdracht via de aansluiting beperken. Bevestig het U-profiel altijd op een voldoende draagkrachtige ondergrond.

Afhankelijk van het materiaal van de wanden gebruik je de volgende bevestigingsmiddelen: hout (schroeven), bestaande gipswand (hollewandbevestiging afhankelijk van draagkracht), of beton/metselwerk (plug-schroefcombinatie zoals Fischer DUOPOWER). Bevestig het U-profiel aan de wand met een hart-op-hartafstand van 600 mm tussen de bevestigingspunten. De U-profielen kun je met een blikschaar inkorten tot de juiste lengte. Vervolgens monteer je de C-profielen bovenop de U-profielen om het hoofdregelwerk te creëren. Deze C-profielen plaats je op een onderlinge afstand van 1250 mm. Het hoofdregelwerk bevestig je vervolgens aan het plafond met afhangers en bevestigingsmiddelen die geschikt zijn voor de ondergrond en belasting van het plafond.

De afhangers worden geplaatst met een maximale afstand van 1000 mm tussen de bevestigingspunten. Let op: plaats de eerste ophangpunten van de C-profielen op maximaal 400 mm van de wand voor extra stabiliteit langs de randen van het plafond. Onder het hoofdregelwerk monteer je de plaatdragende C-plafondprofielen. Deze schuif je in de U-profielen en plaats je op een onderlinge afstand van 400 mm. Bevestig deze plaatdragende C-profielen aan het hoofdregelwerk met metal stud kruisverbinders. Plaats een kruisverbinder op ieder punt waar de C-profielen elkaar kruisen. De C-profielen kun je verlengen met een verbindingsstuk; zorg ervoor dat verbindingen tussen naast elkaar liggende profielen verspringen voor extra stabiliteit.

Nadat het metalen frame van verzinkt staal is gemonteerd, kun je de gipsplaten vastschroeven om het verlaagde plafond af te maken. Monteer de gipsplaten haaks op de plaatdragende C60/27-profielen. Laat de naden tussen de platen verspringen en zorg dat kopse naden voldoende worden ondersteund. Gebruik gipsplaatschroeven met een lengte die past bij het aantal plaatlagen. Draai de schroeven zo diep dat de kop iets in de plaat ligt, zonder het karton te beschadigen. Volg voor de schroefafstanden, randafstanden en voegafwerking de verwerkingsvoorschriften van de fabrikant.

Tip: Wil je verlichting, installaties of andere elementen in of aan het plafond aanbrengen? Controleer dan vooraf of de gekozen systeemopbouw geschikt is voor de extra belasting. Zwaardere onderdelen bevestig je doorgaans rechtstreeks aan de bovenliggende bouwconstructie en niet alleen aan de gipsplaat of plafondprofielen.

Bestel en leveranciersadviezen

Bestel direct gipsplaten! Bij een plafond met een enkel raster worden de C-plafondprofielen zowel als hoofdregelwerk als plaatdragend regelwerk gebruikt. Dit betekent dat er slechts één laag profielen is die de gipsplaten draagt en aan het bouwplafond wordt opgehangen. Hierdoor zijn er doorgaans meer afhangpunten nodig dan bij een dubbel raster. Dit zorgt voor meer bevestigingswerk aan de bovenliggende constructie en een langere montagetijd.

De juiste afhanger kiezen: drie opties blijven beschikbaar: de ankerhanger (voor balklaag met haakse bevestiging, vaste lengte 170 mm), de directhanger (flexibiliteit voor een verlaging tussen 30 en 125 mm), en de nonius hanger (voor grotere afstanden tussen bouwplafond en verlaagd plafond). De nonius hanger bestaat uit drie onderdelen die samen nodig zijn: nonius onderhanger, nonius bovenhanger en nonius pen. Kies de nonius hanger wanneer je grote afstanden moet overbruggen.

In een samenvatting: de maximale overspanning is sterk afhankelijk van de breedte van het gebruikte profiel, de beplating en de volledige systeemopbouw. Houd rekening met hart-op-hart afstanden, bevestigingsmiddelen, en de gekozen ophangpunten, en controleer altijd de verwerkingsvoorschriften van de fabrikant bij afwijkende componenten of extra belastingen.

Extra help bij ontwerp en berekening

Met onderstaande tabel kun je bepalen hoeveel producten je ongeveer nodig hebt voor een plafond met een enkel of dubbel raster, uitgaande van een hart-op-hart afstand van 400 mm. Voor profielen met 300 mm hart-op-hart afstand verhoogt de factor, en bij 500 mm verhoogt deze juist minder. Raadpleeg altijd de actuele verwerkingsvoorschriften van de fabrikant voor de juiste aantallen en afmetingen.

1. Kies het juiste raster: enkel of dubbel.
2. Bepaal de hart-op-hart afstand en pas de berekeningen aan op basis van het gekozen plaatmateriaal en gewicht.
3. Bereken het benodigde aantal ophangpunten en afhangpunten voor stabiliteit.
4. Maak een definitieve teken- en montagemap met aantekeningen voor afstandhouders en verbindingsstukken.

Heeft u nog vragen over het monteren van een metal stud plafondsysteem? Neem dan gerust contact op met één van onze productspecialisten.
