Een systeemplafond (verlaagd plafond) is een slimme oplossing om leidingen, kabels en oneffenheden in het bouwkundig plafond netjes weg te werken. Het systeem bestaat uit een raster van profielen waarin plafondplaten worden gelegd.
Veilig werken en voorbereiden
Werk veilig. Gebruik een stevige trap; klap de beveiliging volledig open.
Voordat je gaat ophangen, bepaal je waar de hoofdprofielen moeten blijken te komen.
Tijdsinvestering, vergunningen en ruimtelijke randvoorwaarden
Als richtlijn: montage van een systeemplafond in een ruimte van ongeveer 10 × 8 meter duurt vaak circa 14 tot 20 uur, afhankelijk van situatie en ervaring.
Voor een systeemplafond is meestal geen vergunning nodig. Houd wel rekening met de minimale plafondhoogte die voor sommige situaties wordt aangehouden (bijvoorbeeld rond 2,6 meter) en met installatieruimte. Bij verlichting geldt vaak: houd voldoende ruimte tussen armatuur en bouwkundig plafond (bijvoorbeeld minimaal 10 cm).
Planning en lay-out
Een goede planning bepaalt of je plafond er strak uitziet. Leg plafondplaten meestal parallel aan de langste muur. Je wilt aan beide zijden een vergelijkbare randplaat. Voorbeeld (richting 120 cm): als de uitkomst 2,58 platen is, dan is de rest 0,58 × 120 cm = 69,6 cm. Deel door 2 = 34,8 cm randplaat aan beide kanten.
Tip: als je vloer niet helemaal vlak is, meet dan vanaf één referentiepunt en vertrouw niet op “meten vanaf de vloer” in elke hoek.
Installatie van het hoofdregelwerk
Voordat je gaat ophangen, bepaal je waar de hoofdprofielen moeten blijken te komen. Nu ga je de ophangpunten maken in het bouwkundig plafond. Ophangdraad gebruik je om hoofdprofielen op te hangen. Snelhangers schroef je (met oog/schroef) in het bouwkundig plafond. Daarna klem of haak je de hanger aan het hoofdprofiel en stel je de hoogte af.
Nu komt een belangrijk punt: zorgen dat het raster haaks is. Span een draad op deze lijn. Hoofdprofielen worden vaak verlengd met een koppeling. Laat koppelingen verspringen (niet allemaal op dezelfde lijn) en zorg dat een koppeling niet precies op een plek komt waar het systeem kwetsbaar wordt. Als de hoofdprofielen hangen, span je opnieuw referentielijnen om te controleren dat alles recht en haaks blijft. Zorg dat profielen niet onder onnodige spanning staan. Tip: werk per “baan” af en controleer steeds.
Raster bevestigen en afwerken
Als het raster staat, kun je de platen leggen.
In sommige ruimtes wil je een deel lager maken, bijvoorbeeld bij een balk of leidingzone. Een praktische aanpak is het gebruik van een strook multiplex (bijvoorbeeld 60 cm breed) als onderplaat van de koof. Bevestig deze stevig en werk de randen af met profielen op de juiste hoogte. Bij obstakels (balken/leidingen) kun je een koof bouwen met een frame van hout of metal stud. Daarna werk je dit af met plaatmateriaal (bijvoorbeeld gips) en laat je het systeemplafond aansluiten op de nieuwe rand.
Armaturen en afwerking
Laat armaturen niet alleen op de plafondplaat steunen. Spots en armaturen kunnen vaak in bestaande platen worden geplaatst.
Ophangsysteem in actie: schilderijen en decoratie
Met een professioneel schilderij-ophangsysteem hang je eenvoudig schilderijen, fotolijsten, posters en foto’s op. Het gemak van een ophangsysteem is de flexibiliteit die het u biedt. Een ophangsysteem bestaat uit een rail, draden en haken. Het enige wat u aan de wand of het plafond bevestigt, zijn de houders waarop u de rail vastklikt. Zodra de rail geplaatst is, zet u er de draad met een draaiende beweging in vast. Schuif de haken over de draden en uw schilderij ophangsysteem is klaar voor gebruik! De ophangsystemen worden meestal geleverd inclusief montagesetjes. Mocht u er toch niet uitkomen of heeft u liever wat hulp? Het gewicht van een schilderij bepaalt voor een gedeelte welk Artiteq ophangsysteem u nodig heeft. De verschillende ophangsystemen kunnen een maximaal gewicht dragen van 20 kg tot 100 kg per meter. Daarnaast heeft u de keuze uit verschillende kleuren zoals aluminium, crème en wit. Ook zijn er een aantal ophangsystemen overschilderbaar. Wilt u net dat beetje extra? Dan kunt u kiezen voor een ophangsysteem inclusief verlichting zoals de Combi Rail Pro Light. Zo komt uw wanddecoratie nog beter tot zijn recht. Wilt u een schilderij, fotolijst, poster of canvasdoek ophangen óf verhangen zonder te boren? Na de eenmalige montage van een ophangsysteem hoeft u niet langer ieder kunstwerk apart op te hangen. Uw muren blijven dus onbeschadigd. Doordat u met draden werkt die u kunt verschuiven, creëert u in een handomdraai een totaal nieuwe setting aan de muur. De ophangsystemen van Artiteq kunnen vrijwel op elk type wand op plafond gemonteerd worden. Wist u dat er speciale wandlijsten en wandhouders zijn waarmee u allerlei rondslingerende documenten, lijstjes, foto’s en uitnodigen eenvoudig en overzichtelijk ordent? Handig voor in de keuken of op uw kantoor. In het oerwoud van bevestigingsmiddelen tref je slimme ophangsystemen met staalkabel. Aan de bovenkant van de gripper bevindt zich een buisje. Hier word de staalkabel ingestoken. Dit gedeelte gaat naar beneden zodra je de kabel invoert. De gripsystemen zijn inwendig voorzien van kogeltjes en een conisch systeem. Ik wil twee ophangsystemen tegen over elkaar gebruiken. Steek de staalkabel eerst in het systeem. Gebruik een rondbektang of een telefoontang en draai de kabel om de bek heen. Draai de kabel flink op spanning. Hier hebben we de speciale automatische B-Lock gripper. Deze is getest en gekeurd door APAVE (Frankrijk) Met deze gripper kun je zonder speciaal gereedschap een lus maken.

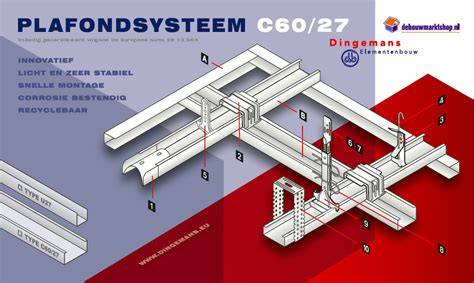

Materialen en varianten: Metal Stud vs PlaGyp
Het Metal Stud®-systeem plaats je volledig los van de bestaande constructie. Let er wel op dat je op voorhand goed de overspanningen berekent, want die zijn bepalend. Twijfel je? Bezorg ons dan de exacte afmetingen en we helpen jou bij het kiezen van het juiste Metal Stud®-systeem. Doordat het systeem niet is bevestigd op de bovenliggende constructie worden trillingen niet rechtstreeks doorgegeven en verbeter je de akoestische isolatie van de kamer.
PlaGyp® wordt met plafondhangers wél bevestigd aan de bestaande constructie. Om het juiste PlaGyp®-systeem te kiezen moet je kijken of de bovenliggende ruimte uit houten balken of beton bestaat. Onder een houten balklaag gebruik je PlaGyp S (een systeem met enkel regelwerk) terwijl je onder beton kiest voor PlaGyp D (met dubbele onderstructuur).
Dubbel raster vs enkel raster
Bepaalt hoe je het plafond verdeelt en hoeveel bevestigingspunten nodig zijn. Bij een dubbel raster monteer je extra kruisverbinders en heb je vaak minder gefaseerde druk op de bovenliggende constructie. Bij een enkel raster gebruik je beide types profielen als hoofdregelwerk en plaatdragend regelwerk, met doorgaans meer afhangpunten.

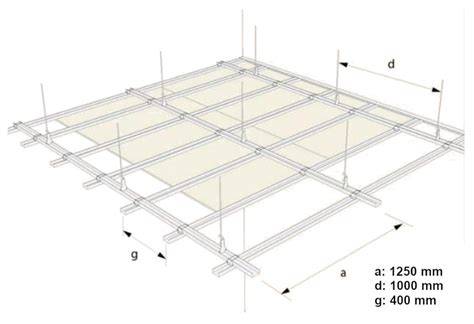

Hart-op-hart afstanden en afhangpunten
De juiste hart-op-hart afstanden voor verschillende gipsplaten zijn afhankelijk van het soort raster en profiel. Voor de metal stud U-plafondprofielen geldt bijvoorbeeld dat de afstanden tussen de bevestigingspunten afhankelijk zijn van het ondergrondtype en de belasting. Raadpleeg altijd de verwerkingsvoorschriften van de fabrikant en gebruik passende bevestigingsmiddelen per ondergrond (hout, gipswand, beton of metselwerk).
Bevestiging en afwerking per ondergrond
De U-profielen bevestig je aan de wand met een hart-op-hartafstand van 600 mm tussen de bevestigingspunten. De eerste ophangpunten van de C-profielen plaats je op maximaal 400 mm van de wand. Onder het hoofdregelwerk monteer je de plaatdragende C-plafondprofielen op een onderlinge afstand van 400 mm. Bevestig deze aan het hoofdregelwerk met kruisverbinders en laat verbindingen verspringen om stabiliteit te bevorderen.
Specifieke onderdelen en ophangsystemen
De afhangpunten kunnen bestaan uit ankerhangers, direct hangers of nonius hangers. De ankerhanger is geschikt voor een balklaag en heeft een vaste lengte van 170 mm. De directhanger biedt flexibiliteit voor een hangafstand van 30 tot 125 mm onder het bouwplafond. De nonius hanger is bedoeld voor grotere afstanden en bestaat uit meerdere onderdelen die samen een volledige set vormen.
Bij grotere ruimtes en zwaardere toepassingen kan een strook multiplex of een koof nodig zijn om obstakels als balken of leidingen af te dekken. De afwerking gebeurt met gipsplaten die haaks op de plaatdragende profielen worden bevestigd. Naden en voegafwerking dienen volgens fabrikantvoorschriften te gebeuren.
Extra toepassingen en tips
Wij bieden drie opties aan voor ophanging: ankerhanger, direct hanger en nonius hanger, afhankelijk van de situatie en gewenste hoogte. Wil je een plafondverlaging plannen, controleer dan of de gekozen systeemopbouw geschikt is voor extra belasting zoals verlichting of installaties.
Een verlaagd plafond onder houten balken bevestigen
Samenvatting van opties en aanbevelingen
Voor de montage van een metalen plafondsysteem is het belangrijk om de juiste combinatie van gipsplaten, profielen en hart-op-hart afstanden te kiezen die bij elkaar horen. De maximale overspanning, het type ondergrond en de gewenste plafondverlaging bepalen de keuze tussen enkel of dubbel raster. Controleer altijd de actuele verwerkingsvoorschriften van de fabrikant en gebruik passende bevestigingsmiddelen.
