Vocht dat in een buitenmuur binnendringt, kan aanzienlijke problemen veroorzaken met de diverse materialen die zich in de spouw van de muur bevinden. Traditionele spouwmuren zijn ontworpen om weerbestendig te zijn, wat betekent dat ze luchtdicht en waterdicht zijn om thermisch efficiënt te functioneren en vocht uit de spouw te weren. In plaats van ventilatie hebben deze muren boorgaten langs het buitenmetselwerk om vocht af te voeren. Deze boorgaten faciliteren tevens een luchtstroom door de spouw, gecreëerd door de wind.

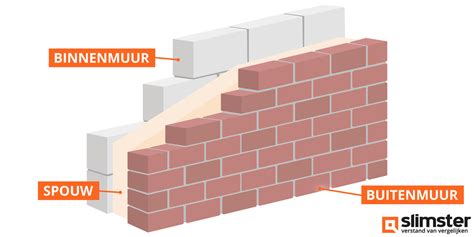

Het belangrijkste voordeel van een spouwwandsysteem ten opzichte van andere systemen is de goede isolatiewaarde die het biedt. Het luchtruim binnen de spouw is cruciaal omdat het zorgt voor een thermische breuk tussen de twee afzonderlijke wandlagen. Dit resulteert in minder warmteverlies van binnen naar buiten. Spouwmuren worden veel toegepast in zowel de woning- als utiliteitsbouw, met name in kust- of koudere klimaten. Vaak wordt er in de spouw van de muur een stijve isolatie aangebracht voor extra thermische voordelen.
Spouwmuren zijn constructies die weerstand bieden tegen waterindringing en luchtinfiltratie. Beide metselwerksoorten kunnen dragend zijn, hoewel het gebruikelijker is dat de binnenzijde van het metselwerk de belasting draagt. De massa van de wand en de onderbreking door het tussenliggende luchtruim maken de spouwmuur een effectieve thermische barrière voor de meeste constructietypen. Omdat spouwmuren bedoeld zijn om weerbestendig te zijn, mogen luchtstenen niet in een spouwmursysteem worden gebruikt. Luchtstenen kunnen wel, en worden vaak, gebruikt in regenwandschermen ter ventilatie.
Het regenwandsysteem is zo ontworpen dat de tweede laag of het interieur van het metselwerk waterdicht is. Dit stelt zowel vocht als lucht in staat om de buitenste laag binnen te dringen zonder schade aan het interieur te veroorzaken. Dit is bijzonder belangrijk bij systemen die zijn ontworpen met isolatie binnenin de spouw, aangezien isolatiemateriaal beschadigd kan raken bij contact met vocht.
Afmetingen en constructie van spouwmuren
De breedte van spouwmuren varieert afhankelijk van diverse factoren. Het feitelijke luchtruim tussen de wanden van een spouwmursysteem dient minimaal 50 mm te bedragen. Bij gebruik van twee standaard bakstenen muren, met een breedte van 92 mm en de minimale benodigde luchtruimte, kan de totale breedte van een spouwmuur slechts 235 mm bedragen.
Meestal wordt een buitenmuur van standaard metselsteen gecombineerd met een betonnen metselwerkeenheid (betonblok). In een dergelijk systeem varieert de totale wanddikte van 286 mm tot 337 mm, uitgaande van een luchtruimte van 50 mm. De boorgaten worden gepositioneerd aan de onderzijde van de spouwmuren, net boven het metalen flitswerk. Andere veelvoorkomende locaties voor boorgaten zijn bij raam- of deuropeningen en bij dakranden.
De boorgaten zijn doorgaans gemaakt van plastic of metalen buizen en zijn enigszins schuin geplaatst om waterafvoer mogelijk te maken. Weer gaten moeten onder een geschikte hoek worden geïnstalleerd; een te steile hoek kan de wateropname belemmeren.
Isolatie in spouwmuren
Isolatie kan worden aangebracht binnen het luchtruim van een spouwmuur, bevestigd aan de tweede (interne) wand. Meestal wordt hardschuim gebruikt, maar soms ook andere soorten isolatie, zoals korrelvulling. Bij gebruik van hardschuimisolatie dient er een ruimte van 25 mm tussen de isolatie en het buitenvlak van het metselwerk te worden gehandhaafd. Isolatie kan ook worden aangebracht binnen betonnen binnenmuren of als lattenisolatie op een binnenmuur van hardhout. Wanneer isolatie op een binnenmuur wordt geplaatst, moet het minimale luchtruim van 50 mm in de spouw nog steeds behouden blijven.
Omdat spouwmuren uit twee afzonderlijke metselwerkjes bestaan, moeten ze structureel als één geheel worden verbonden. Metselwerkbanden, vaak gemaakt van niet-corrosieve metalen, bieden zijdelingse ondersteuning aan de spouwmuur en zijn instelbaar om de spouwbreedte te compenseren. Spouwmuren vereisen geen extra ventilatie buiten de boorgaten om de integriteit van het systeem te waarborgen. Het is essentieel dat het buitenoppervlak van de muur zo waterdicht mogelijk is. Door beweging, degradatie en mogelijke vochtinfiltratie maken spouwmuren gebruik van metalen flitsen en boorgaten voor waterafvoer. De boorgaten bieden tevens het voordeel dat de wind voor een zekere mate van luchtstroming in de spouw kan zorgen.
Geveldoorvoeren en ventilatie
Een geveldoorvoer is een essentieel onderdeel van een ventilatiesysteem dat de lucht van binnen naar buiten leidt via de gevel van een gebouw. Deze doorvoer zorgt voor een veilige afvoer van lucht, bijvoorbeeld afkomstig van een afzuigkap of droger. Geveldoorvoeren zijn geschikt voor diverse muurtypen, waaronder spouwmuren en massieve muren. Het ontwerp van de geveldoorvoer minimaliseert weerstand, wat zorgt voor een optimale luchtstroom en voorkomt dat er condensatie optreedt in de muur.
Geveldoorvoeren worden vaak toegepast voor de lucht
Sommige geveldoorvoeren zijn eenvoudig te installeren en vereisen geen directe aansluiting op een ventilatiesysteem, terwijl andere ontworpen zijn om aan te sluiten op systemen zoals WTW of mechanische ventilatie. De installatie van een geveldoorvoer vereist zorgvuldigheid; doorgaans wordt deze aangesloten op een spirobuis die door de muur wordt geleid. Een goede aansluiting op de spirobuis is cruciaal om lekken te voorkomen en de efficiëntie van de ventilatie te waarborgen.
Regelmatig onderhoud, zoals het controleren en reinigen van het ventilatierooster, is belangrijk om de optimale werking van de geveldoorvoer te garanderen en luchtstroombeperkingen door vuil en stof te voorkomen. Geveldoorvoeren bieden een betrouwbare en efficiënte afvoer van vervuilde lucht en zijn geschikt voor verschillende muren en ventilatiesystemen.
Ventilatie in spouwmuren: Belang en onderzoek
Spouwmuurventilatie kan cruciaal zijn om vocht- en schimmelproblemen te voorkomen. Wanneer er te veel waterdamp in de spouw aanwezig is en dit niet kan ontsnappen, kunnen er problemen ontstaan. De meeste spouwmuren zijn uitgerust met open stootvoegen en soms ventilatieroosters, die luchtstromen creëren om vervuilde lucht en overtollige waterdamp uit de woning naar buiten te ventileren en verse lucht de spouw in te laten stromen, waardoor de spouw kan ventileren en drogen.
Wanneer isolatiemateriaal in een spouw wordt aangebracht, kan dit het ventilatiepatroon veranderen. Vroeger werd gedacht dat spouwmuurisolatie tot vochtproblemen zou leiden door een gebrek aan ventilatie. Echter, onderzoek, onder andere door TU Delft, heeft aangetoond dat een geïsoleerde spouw niet leidt tot vochtophoping. Het onderzoek wees uit dat ongeveer 95% van het drogen aan de buitenkant plaatsvindt en slechts ongeveer 5% van het vocht via de spouw moet worden afgevoerd, wat geen specifieke ventilatie vereist.
Een geïsoleerde spouwmuur is bovendien vaak droger. Een spouw zonder isolatie kan te kampen hebben met condensatie, omdat warme lucht vanuit de woning in de spouw in contact komt met het koudere buitenblad. Is de spouwmuur echter geïsoleerd, dan komt deze warme lucht niet meer in contact met koude oppervlakken, waardoor de kans op condensatie afneemt en de spouw droger wordt. Hierdoor is er minder ventilatie nodig in een goed geïsoleerde spouwmuur.
Bij gebruik van ademende, open isolatiematerialen zoals glaswol of steenwol, wordt het risico op vochtproblemen verder verlaagd. Deze materialen kunnen vocht vasthouden en weer afgeven wanneer het luchtvochtigheidsgehalte daalt, wat een vochtregulerende werking geeft. Bij het isoleren van een bestaande spouwmuur wordt isolatiemateriaal vaak ingeblazen, waardoor het creëren van een luchtspouw vóór het isolatiemateriaal lastig is. Echter, door het gebruik van ademend materiaal is de ventilatie minder noodzakelijk.
Bij nieuwbouw, waarbij de spouw wordt geïsoleerd met kunststof isolatieplaten zoals PIR of EPS, wordt vaak een smalle luchtspouw gecreëerd langs de isolatieplaten alvorens de buitenmuur wordt opgetrokken, vaak met behulp van spouwankers. Dit zorgt voor continue ventilatie in de spouwmuur.
Situaties waarin extra ventilatie nodig is
Ondanks spouwmuurisolatie kan er toch behoefte zijn aan (extra) ventilatie. Indien de buitengevel dampdicht is, bijvoorbeeld door verf of geglazuurde stenen, kan vocht niet naar buiten ventileren. In dergelijke gevallen is extra ventilatie wenselijk. Ook bij vochtdoorslag, vochtplekken op binnenmuren of spouwvervuiling (zoals puinresten of cementbaarden) is spouwmuurventilatie sterk aan te raden. Spouwvervuiling kan de ventilatie verstoren doordat het de binnen- en buitenmuur met elkaar verbindt.
Ventilatie via stootvoegen en muurbuizen

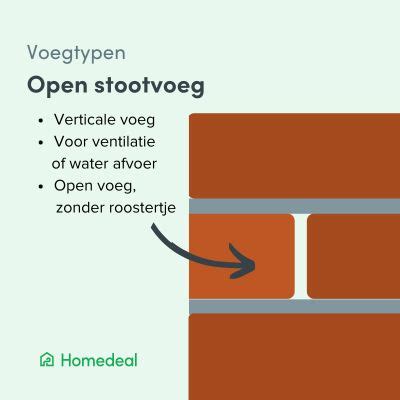

Met open stootvoegen kan een spouwmuur ventileren. Een stootvoeg, een verticale voeg die tot aan de spouw reikt, zorgt voor een continue luchtstroom die de spouwmuur ventileert. Vaak worden er in de stootvoegen roosters geplaatst om inregenen en de toegang van ongedierte te voorkomen. Als er onvoldoende stootvoegen zijn voor adequate ventilatie, kunnen er extra worden aangebracht, bij voorkeur door een vakman.
Hoewel ventilatie van de spouwmuur voornamelijk plaatsvindt via open stootvoegen, zijn er ook speciale ventilatieproducten voor de spouwmuur beschikbaar, meestal in de vorm van muurbuizen met roosters in de gevel. Deze buiten- en ventilatieroosters zijn verkrijgbaar in diverse maten en vormen.
Platte ventilatiebuizen
Een platte buis is een type ventilatiebuis met een laag profiel, ontworpen om lucht te transporteren in situaties met beperkte installatieruimte. Deze buizen, gemaakt van duurzame materialen zoals metaal of kunststof, bieden een slim alternatief voor traditionele ronde ventilatiebuizen. Bij het kiezen van een platte buis is het belangrijk rekening te houden met de afmetingen van de ruimte, de vereiste luchtstroom en de compatibiliteit met het ventilatiesysteem.
Rechthoekige ventilatiekanalen van bijvoorbeeld 220 x 90 mm zijn speciaal ontworpen voor diverse ventilatietoepassingen. Door hun compacte en platte vorm passen deze kanalen gemakkelijk achter kasten of onder plafonds, wat ze ideaal maakt voor ruimtes waar een traditionele ronde buis niet bruikbaar is. Omdat ze vaak van wit kunststof zijn gemaakt, zijn de kanalen bestand tegen vocht, wat ze geschikt maakt voor gebruik in badkamers of toiletten. Door de platte vorm kunnen rechthoekige ventilatiekanalen eenvoudig worden geïntegreerd achter wanden of plafonds zonder de luchtstroom te beperken.
Een platte buis, zoals het Eco+ afvoerkanaal van 220 x 90 mm, is een universeel systeem met een breed scala aan onderdelen zoals bochten en koppelingen, waardoor het naadloos kan worden aangesloten op bestaande installaties. Het voordeel van een luchtkanaal ten opzichte van een flexibele afvoerslang is dat de kanalen en onderdelen aan de binnenzijde glad zijn, wat zorgt voor minder luchtweerstand. De maat 220 x 90 mm is een standaardmaat voor Bora afzuigingen, die een krachtige en soepele luchtstroom vereisen.
Mechanische ventilatie - ventieldop en ventilatiekanaal schoonmaken
Doorvoeren en installatie
Een doorvoer is noodzakelijk voor diverse toepassingen op verschillende locaties, zoals muurdoorvoer, dakdoorvoer, doorvoer voor platte daken, en verdieping- of vloerdoorvoer. Voor het plaatsen van een doorvoer is het boren van een gat essentieel. In dit gat wordt vervolgens een buis, muurdoorvoer, nisbus of dakdoorvoer gemonteerd. Indien nodig, wordt de afdichting waterdicht gemaakt, waarna de lucht afvoer of kabels en leidingen geplaatst kunnen worden.
Types doorvoeren en installatieprocedures
- Muurdoorvoer: Vaak gebruikt voor de afvoer van kooklucht via de afzuigkap, het doorvoeren van elektra- en airconditioningleidingen, en het aansluiten van mobiele airco's, rookafvoer van houtkachels en centrale WTW-ventilatie.
- Doorvoer plat dak: Wordt vaak geplaatst door platte daken van bitumen en EPDM voor het doorvoeren van elektrakabels en koelleidingen van airco's. Ook palletkachels en ventilatiesystemen worden hier vaak op aangesloten.
- Vloerdoorvoer: Komt het vaakst voor en kan nodig zijn voor het doorvoeren van rioleringsbuizen naar andere verdiepingen, het aansluiten van internet en zonnepanelen, of het voorzien van extra ruimtes van afzuiging en ventilatie. Kruipruimte luiken kunnen ook als vloerdoorvoer worden beschouwd.
Het boren van een gat voor een doorvoer gebeurt meestal met een diamantboor of kroonboor. Het huren van een diamantboorset is een optie, maar het is vaak voordeliger om dit specialistische werk te laten uitvoeren door een gespecialiseerd bedrijf.
Bij het monteren van een doorvoer is het cruciaal de juiste maat en toepassing te kiezen. Een afzuigkap kan eenvoudig worden aangesloten op een 2-delige schuifbuis in de maten 150 mm en 125 mm. Een kachelpijp door een vloer wordt doorgaans doorgevoerd met behulp van een nisbus. Voor een pannendak is een doorvoer met loodflappen voor de afdichting nodig, en voor een bitumendak een dakdoorvoer met een plakplaat. Muurdoorvoeren worden nivellerend naar buiten geplaatst om vocht en condens af te voeren, en rioleringsafvoeren onder een hoek van 3 graden.
Het afdichten van de doorvoer is essentieel om lekkages of brandgevaar te voorkomen. Voor waterdichte afdichting wordt kit aanbevolen, geen PUR-schuim. Een afzuigkapdoorvoer kan worden afgedicht met voldoende bitumen tape. Dakdoorvoeren moeten worden dichtgebrand door een dakdekker. Doorvoeren van houtkachels vereisen extra aandacht tegen brandgevaar; vul de ruimte langs de doorvoer altijd op met brandwerende wol.
Het boren van gaten voor doorvoeren kan worden uitgevoerd door gespecialiseerde boorservices, die diverse ronde gaten in muren, beton en daken boren. 80% van de boringen voor het plaatsen van een doorvoer wordt droog uitgevoerd, wat ideaal is voor schone boringen in bewoonde situaties. Voor bouwbedrijven en ruwbouw hanteren zij voordeligere prijzen, omdat hier met water kan worden geboord.
De keuze voor de juiste doorvoer hangt af van factoren zoals de diameter van de ventilatiekanalen, het type dak of gevel, en de afstand tot andere ventilatieopeningen of obstakels. Advies over de meest geschikte doorvoer is beschikbaar. Naast doorvoeren zijn ook bijbehorende materialen zoals spirobuis, bevestigingsbeugels en afdichtingstape verkrijgbaar.
Symptomen van onvoldoende spouwventilatie
Onvoldoende spouwventilatie kan leiden tot diverse problemen, waaronder vochtplekken op binnenmuren, afbladderende verf of een muffe geur. Het optimaliseren van de spouwventilatie is essentieel om een huis te beschermen tegen vochtschade en een gezondere leefomgeving te creëren. Een effectieve spouwventilatiestrategie zorgt voor duurzame bescherming van de woning en een comfortabel binnenklimaat.
