Om optimaal van je vloerverwarming te kunnen genieten en om het hoogste rendement te behalen, is het van belang om de juiste verdeler voor je installatie te kiezen. Een vloerverwarming verdeler zorgt ervoor dat warm water gelijkmatig verdeeld wordt over alle verwarmingsbuizen. Er bestaan twee soorten verdelers; een open en een gesloten verdeler. Beide verdelers hebben een andere werking. Maar hoe weet je nou of je een open of gesloten verdeler nodig hebt voor jouw vloerverwarming?
Wat is een vloerverwarming verdeler?

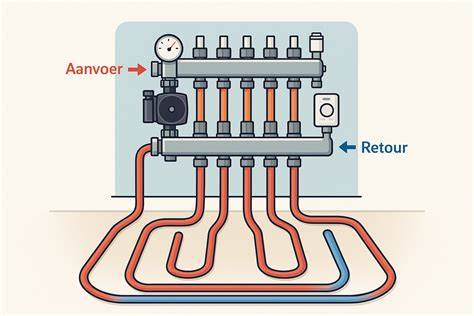

Een vloerverwarming verdeler is een holle pijp waarop een aantal kranen zijn gemonteerd. Het apparaat zorgt ervoor dat water met een constante temperatuur door alle verwarmingsbuizen verdeeld wordt. De verdeler pompt hierbij het warme water gelijkmatig door het hele systeem. Een verdeler regelt niet alleen de verdeling van het water, maar ook de temperatuur en de druk. Een verdeler vormt het kloppende hart van je vloerverwarmingssysteem.
Open verdeler vs. gesloten verdeler
Open verdeler (zonder pomp)
Een open verdeler brengt warm water dat afkomstig is van de warmtebron rechtstreeks naar de groepen van de vloerverwarming. Een open verwarming verdeler bevat geen pomp die het warme water vermengt met het koude water dat door de vloer heeft gecirculeerd. Het is dus extra belangrijk dat de warmtebron de juiste temperatuur levert. Een open verdeler wordt vooral gebruikt bij een vloerverwarming in combinatie met een warmtepomp. Een warmtepomp is namelijk vaak voorzien van een eigen pomp die het water door de vloerverwarming pompt en de temperatuur stabiel houdt. Als je werkt met lage aanvoertemperaturen, zoals bij een warmtepomp of een goed ingestelde LTV-CV, dan volstaat meestal een open verdeler zonder pomp.
Gesloten verdeler (met pomp)
In tegenstelling tot een open verdeler is een gesloten verdeler wel voorzien van een energiezuinige pompmodule. Dit systeem wordt ook wel mengverdeler genoemd. De pomp van de gesloten verdeler zorgt voor de stroming in de verwarmingsbuizen. Het warme water (45+ graden) uit de warmtebron wordt in de verdeler vermengd met koud water dat al door het vloerverwarmingssysteem heeft gecirculeerd en zijn warmte heeft afgegeven. Om ervoor te zorgen dat er niet te heet water de vloer in gaat, is een voeler en een thermostaatkraan nodig. Bij lage temperatuursystemen is een LTV-verdeler nodig. Een gesloten verdeler is geschikt als er hogere aanvoertemperaturen vanuit de cv komen, of wanneer een pomp noodzakelijk is voor een stabiele verdeling.
Kiezen tussen open en gesloten verdeler
De keuze hangt af van je warmtebron en persoonlijke voorkeur. Een cv-ketel alleen kan een open verdeler minder geschikt maken. Een verdeler met pomp (mengverdeler) is handig bij renovaties of when er sprake is van hogere aanvoertemperaturen. Voor stadsverwarming zijn speciale verdelers nodig die geschikt zijn voor hogere temperaturen en drukken. LT-systemen (lage temperatuur) werken met water van 35-45 graden, HT-systemen met water tot 70 graden.
Installatie en plaatsing
Positionering van de verdeler
De verdeler moet het liefst zo dicht mogelijk bij de warmtebron worden geïnstalleerd, zodat de transportleidingen zo kort mogelijk zijn. Vaak wordt een verdeler in een hal, bijkeuken of inbouwkast geplaatst. Na de vloerinstallatie moet de vloer geëgaliseerd zijn voordat de verdeler wordt aangestaan. De verdeler regelt met de CV-ketel wat de warmteafgifte per ruimte is, en deze stellen wij voor u in nadat de vloerverwarming is geplaatst.
Aansluitschema en stappenplan
- Verdeler plaatsen en ophangen: bepaal de plek dicht bij de vertrekken die je verwarmt, teken de hartlijn, boor gaten, hang de beugels en bevestig de verdeler. Houd de onderkant vrij van de vloer zodat je buizen met geleidenbochten kunt laten opkomen.
- Vloerverwarmingsbuizen aansluiten: knip elke buis recht af, schuif knelmoer en klemring op de buis, steek de buis volledig in de Euroconus-aansluiting en draai vast.
- Aansluiten op warmtebron, vullen en testen: sluit de aanvoer- en retourleidingen aan, vul groep voor groep en ontlucht. Test op lekkage en laat het systeem op bedrijfsdruk draaien. Bij hoge aanvoertemperatuur gebruik je een mengset met pomp en thermostaatkraan en beperk de aanvoer tot circa 40 °C.
Advies bij aanschaf en montage
Bij Benelux Vloerverwarming kies je voor RVS 4301 verdelers met inregelbare flowmeters en ventielinserts, passend op de meeste thermische motoren. Voor stadsverwarming is een mengset met Wilo-pomp en thermostaatkraan beschikbaar, vaak met pompregeling voor vloerverwarming. Voor een vakkundige installatie kun je kiezen voor montage inclusief RVS Basic-Line verdeler met debietmeters en thermostatisch ventiel, 5-laagse PE-RT buis 16 mm, randisolatie, legplannen en opleveringsrapporten. De kosten hangen af van ondergrond, groepen, hartafstanden en afstanden tot de warmtebron; vraag altijd een offerte op maat aan.
Locatie en benodigde materialen
Benodigdheden: RVS verdeler Basic-Line met flowmeters, Euroconus klemverbindingen, kunststof geleidenbochten, thermometerset voor aanvoer en retour, vloerverwarmingbuis 16 mm met passende koppelingen, rolmaat, waterpas, boor, pluggen, steeksleutels, pijpschaar, afdichtmateriaal. Laat de servicekranen en ontluchters toegankelijk blijven tijdens installatie.
Werkingsprincipe en modelvarianten
De werking van een vloerverwarming verdeler is een continu proces van verwarmen, verdelen en regelen. Verdelers met pomp hebben een ingebouwde circulatiepomp en zijn ideaal voor renovaties waarbij een bestaand systeem wordt uitgebreid. Verdelers zonder pomp zijn afhankelijk van de pomp van de warmtebron. LT-systemen werken met lagere temperaturen en zijn geschikt voor warmtepompen; HT-systemen werken met hogere temperaturen. De meeste modellen zijn uitgerust met een mengkamer en een eigen pomp; de hoge aanvoertemperatuur wordt gemengd met terugstroomwater om de gewenste temperatuur te bereiken.
Aanwijzingen voor inregelen en onderhoud
Na installatie is het van belang de verdeler goed in te stellen. Open alle groepen, laat het systeem opwarmen en stel per groep de flowmeters af zodat de retour 5-10 °C lager ligt dan de aanvoer. Voor woningen met lage temperatuur als warmtepomp, blijft het advies veelal: open verdeler zonder pomp volstaat; bij hogere aanvoertemperaturen gebruik je een mengverdeler met pomp en thermostaatkraan. Een goed functionerende verdeler voorkomt koude plekken en onnodig verbruik en draagt bij aan een duurzaam verwarmingssysteem.
Een goed aangesloten verdeler is het hart van je watergedragen vloerverwarming: hij verdeelt het warme water over de groepen en borgt het juiste debiet en temperatuur. Sluit je de verdeler verkeerd aan, dan krijg je koude zones, ruis of onnodig verbruik. Hieronder vind je een helder aansluitschema, het praktische 3-stappenplan en concrete tips voor aansluiten op een cv-ketel of warmtepomp.
Magazijn, distributiecentrum en fulfilmentcentrum: wat betekenen deze termen?
Veelgestelde vragen
- Welke leiding gaat naar de vloerverwarming verdeler? De warme aanvoer van je cv of warmtepomp gaat naar de aanvoerbalk van de verdeler, de retour keert terug naar de warmtebron. Herken de aanvoer aan de hogere temperatuur en vaak aan de balk met flowmeters. Met een thermometerset kun je dit zeker stellen en een delta T van 5-10 °C controleren.
- Hoe sluit je vloerverwarming aan op een cv? Levert je cv hoge temperatuur, gebruik dan een mengset met pomp en thermostaatkraan en begrens de aanvoer tot ca. 40 °C. Sluit aanvoer op aanvoer en retour op retour, vul en ontlucht per groep en stel het debiet met de flowmeters af. Bij lage-temperatuur cv kan een open verdeler zonder pompset volstaan.
- Hoe groepen verdelen en inregelen? Plan per ruimte een of meerdere groepen, bij 16 mm buis meestal tot ca. 100 m per groep. Open alle groepen, laat het systeem opwarmen en stel per groep de flowmeters af tot de retour 5-10 °C onder de aanvoer ligt. Met zone-regeling en ventielinserts kun je later per kamer automatiseren en fijnafstellen.
