Een prefab betonpaal is een betonpaal die in zijn geheel de grond in geheid wordt om als fundering te dienen. De betonpaal valt onder een fundering op palen en is verreweg de meest gebruikte funderingsvorm.
Wanneer Gebruik Je een Prefab Betonpaal?
De algemene regel voor een fundering is dat deze in een zandgrond geplaatst moet zijn. Waar deze zandlaag zich bevindt, kan met een grondonderzoek worden vastgesteld. Aan de hand van dit onderzoek kan worden bepaald welk type fundering er nodig is.
Wanneer de zandlaag onder het grondoppervlak ligt, zal voor een fundering op staal worden gekozen. Deze vorm van funderen vindt enkel plaats onder het grondoppervlak en dus is het noodzakelijk dat de zandlaag hier al aanwezig is. Wanneer de laag echter dieper ligt, kan er niet voor een fundering op staal worden gekozen en is een fundering op palen nodig. Palen gaan uiteraard dieper de grond in en kunnen op die manier de diepere zandlagen bereiken. Voor een prefab betonpaal geldt dat deze in de grond geheid wordt, totdat hij de zandlaag heeft bereikt.
Regionale Verschillen in Nederland
In het oosten van Nederland liggen de zandlagen vrij dicht tegen het grondoppervlak. Hier is het vaak niet nodig om een fundering op palen te plaatsen. In het westen is dit daarentegen wel vrijwel altijd het geval. De grafiek hieronder illustreert dit: het gele vlak vertegenwoordigt de zandlaag. Aan de linkerkant (op de plek van de duinen in het westen van Nederland) ligt deze hoog, om vervolgens te verdwijnen en aan de rechterkant (het oosten van Nederland) weer omhoog te komen.
Andere Vormen van Fundering op Palen
Een prefab betonpaal is zeker niet de enige vorm van een fundering op palen. Andere vormen zijn:
- De geheide in de grond gevormde paal
- De houten paal
- De geschroefde in de grond gevormde paal
- De avegaarpaal
Meer over deze palen lees je in deze blog!
Belangrijke Overwegingen bij Fundering
Tot slot is het nog even belangrijk dat je weet dat je altijd een omgevingsvergunning aan moet vragen wanneer je een fundering gaat plaatsen. Voor deze vergunningsaanvraag heb je bouwtekeningen en een constructieberekening nodig. Denk hier dus aan en zorg dat je deze op tijd laat maken.
Mocht je meer informatie willen over de prefab betonpaal? Laat dan een berichtje achter in onze berichtenbox! Wij hebben ook nog veel meer blogs geschreven over funderingen.
De Prefab Heipaal: Methode en Toepassing
De methode van prefab palen, ook wel heipalen of betonpalen genoemd, wordt door BHP veel toegepast in de dagelijkse werkzaamheden. De prefab heipaal wordt ingeheid met hydraulische hamers, waarmee de prefab betonpalen trapsgewijs de grond in worden gedrukt. Het inheien gebeurt gecontroleerd, zowel voor de paal als voor de omgeving. Kies voor snel en betrouwbaar funderen met onze hoogwaardige prefab palen. BHP heeft ruime ervaring in het toepassen van deze efficiënte methode voor uiteenlopende bouwprojecten. Onze prefab heipalen/betonpalen bieden een gecontroleerde en kwalitatieve oplossing voor diverse grondgesteldheden en kunnen zelfs hoge paalbelastingen aan.
Prefab heipalen (beton)
Fundering op Palen: Draagvermogen en Soorten
Fundering op palen wordt toegepast wanneer de draagkrachtige grond zeer diep gelegen is. De paal ontleent zijn draagvermogen aan het steunen van de paalpunt op de vaste (zand)grond en in mindere mate aan de kleef van de omringende grond aan de paalwand.
De bekendste soorten paalfundering zijn:
- Houten palen: kenmerken zich door snelle levering, redelijk eenvoudige heimachine, maar met gevaar van houtaantasting, vooral bij verlagen grondwaterstand. Aantasting kan vermeden worden door toepassen van een betonnen opzetter of oplanger.
- Prefab betonpalen: de gladde betonpaal is het meest gebruikte type heipaal in Nederland. Kenmerken zijn wapeningen voor transport en trek- en drukgolven en horizontale gronddruk. De paallengte mag niet groter zijn dan 70 maal de diameter van de paalschacht. Een prefab paal met verzwaarde paalpunt heeft nadelen waardoor deze nauwelijks meer wordt toegepast. De maximale lengte is circa 35 meter. Een speciaal soort betonnen palen wordt bij betonkernactivering toegepast.
- In de grond gevormde betonpalen: nadat tot op de vaste grondslag een gat in de grond is gemaakt, wordt een wapening in het gat geplaatst en volgestort met beton. Een voordeel is dat de lengte van de paal tijdens het maken van het gat kan worden bepaald, wat extra voordelig is bij sterk wisselende hoogte van de vaste grondslag. Grotere lengten zijn mogelijk dan bij prefab betonpalen. De verschillende schroefpalen zijn in de grond gevormde palen die geluidsarm en trillingsvrij zijn. Ook de vibro-paal wordt in de grond gevormd. Een nadeel kan zijn dat door plaatselijk sterke grondwaterstromen het betonmengsel gedeeltelijk wordt weggespoeld voordat het hard is.
- Groutpaal (groutinjectiepaal, schroefinjectiepaal, injectiepaal, Leka-paal, kokerpaal; een draaipaal)
- Heipaal (algemene term voor geheide palen)

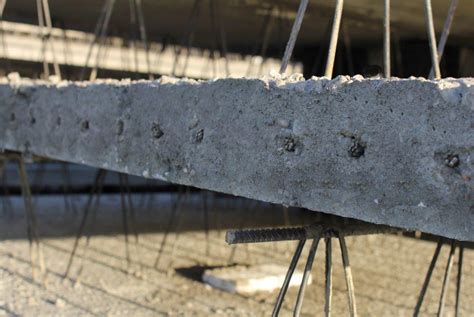

De voorgespannen prefab betonpaal is waarschijnlijk de meest bekende en meest toegepaste betonpaal van Nederland. Doordat de palen van tevoren gefabriceerd worden, is bij een correcte uitvoering precies bekend wat er aan draagvermogen in de grond wordt gebracht. De productie van prefab palen is in handen van dochterbedrijven.
De vierkante voorgespannen prefab betonpaal is een grondverdringend geheid systeem dat in principe overal toegepast kan worden waar trillingen en geluid niet tot overlast leiden. Moderne milieuvriendelijke hydraulische heiblokken worden waar mogelijk gebruikt.
Prefab Betonnen Heipalen: Productie en Kwaliteit
Bij DCW Beton leveren we heipalen die letterlijk de basis vormen voor uiteenlopende bouwprojecten. Betonnen heipalen zijn een betrouwbare en duurzame keuze voor funderingen, zeker op de vaak slappe bodem in Nederland. We produceren en leveren verschillende soorten betonnen palen, afgestemd op de technische eisen van elk project.
DCW Beton levert prefab betonnen heipalen die onder gecontroleerde omstandigheden in de fabriek worden geproduceerd. Vaak zijn deze palen voorgespannen en worden ze in vaste lengtes aangeleverd. Deze heipalen worden geleverd in verschillende doorsneden, lengtes en draagvermogens. Dankzij de geautomatiseerde productie zijn de palen maatvast, vormstabiel en van constante kwaliteit.
Er zijn verschillende methodes voor het plaatsen van palen:
- Bij deze methode wordt de paal ter plekke in de grond gevormd.
- Bij deze methode wordt er ter plekke een gat geboord of geschroefd, waarna beton wordt gestort en vaak ook wapening wordt aangebracht.
- Bij dit systeem wordt eerst een stalen buis in de grond geheid, vervolgens wordt deze volgestort met beton, waarna de buis weer wordt getrokken.
Betonnen heipalen worden toegepast wanneer de bovenste bodemlagen niet voldoende draagkrachtig zijn. In Nederland, met zijn vaak slappe klei- en veengronden, is dat in veel gevallen zo.
Toepassingen Buiten de Bouw
Heipalen worden niet alleen gebruikt voor funderingen. Betonnen palen vinden ook hun weg naar toepassingen buiten de bouw, zoals in de agrarische en recreatieve sector. Zo worden onze palen regelmatig ingezet als robuuste afrastering voor rijbakken, weilanden of terreinafscheidingen. Dankzij hun stevigheid, duurzaamheid en rechte vorm zijn ze uitermate geschikt als vaste staanders voor hekwerken of afrasteringssystemen.
De Keuze van de Juiste Heipaal
De keuze voor een type betonnen heipaal hangt af van de ondergrond, de belasting van het bouwwerk en de omgevingsfactoren zoals geluid en trillingen. Een goed geotechnisch onderzoek vormt de basis voor een veilige en efficiënte fundering. Bij DCW Beton denken we graag met je mee. We leveren uit voorraad én op maat.
Logistiek en Uitvoering van Heiwerkzaamheden
Prefab palen kunnen vóór ontgraven worden geheid met een oplanger, of na ontgraven vanaf de zijkant van de kuip, vanaf een traverse over de kuip of vanaf een ponton drijvend in de kuip.
De prefab betonpalen worden per type (lengte, schacht, voorspanning, kopwapening) voorzien van een unieke kleurcode zodat op de bouwplaats onderscheid te maken is. Tevens worden de palen met een geboortekaart geleverd. Na aankomst worden de palen vanaf de vrachtwagen gelost met een hulpkraan. Er is ruimte nodig voor het opstellen van de hulpkraan, evenals het lossen en de opslag van de prefab palen met toebehoren. De aan- en afvoerroute moeten verhard zijn, bijvoorbeeld d.m.v. rijplaten. De hulpkraan moet ook langs de kuip kunnen rijden. Dat geldt ook voor de heistelling, indien deze naast de kuip staat. De heikraan kan bijvoorbeeld op dragline schotten worden opgesteld. Voor het verplaatsen van de heistelling naar verschillende werkniveaus kan een zandoprit of een oplopend plateau van schotten worden gerealiseerd met een maximale helling van circa 1:7 Ã 1:10.
De paal kan met stroppen (aantal stroppen volgens fabrieksinstructie) worden gehesen en verticaal worden geplaatst. Vervolgens wordt het heiblok boven de paalkop gepositioneerd. Nadat de paal is ingesloten in de passe-partout, wordt het heiblok op paalkop geplaatst. De heistelling wordt dan in lijn met de paal gesteld en de makelaar in verticale stand. De kraan positioneert de paal dan boven de piket en laat deze zakken.
Tijdens het heien moet er worden gekalenderd om te controleren of de paal net zo snel zakt als voorspeld. Dit geeft informatie over de weerstand in de grond. De eerste paal wordt zo dicht mogelijk bij een sondering geheid die gebruikt is voor de heianalyse. Deze paal wordt over de gehele lengte gekalenderd om de heibaarheidsanalyse te verifiëren. Op basis van kalendering kan er worden besloten om het kalenderbeeld bij te stellen. Ook kan men eventueel overgaan tot het wijzigen van de energieafgifte (valhoogte of zelfs type heiblok).
Nadat de paal op diepte is gekomen, wordt als steekproef of bij vermoeden van paalbreuk akoestisch doorgemeten of er sprake is van paalbreuk. Tenslotte worden de koppen vaak gesneld of gebouchardeerd ten behoeve van de verdere afwerking.
Het Belang van een Degelijke Fundering
Elk bouwwerk begint met een degelijke fundering. In Nederland zijn de meeste bouwwerken, vanwege de slappe bodem, gefundeerd op palen. Het gaat daarbij voornamelijk om geprefabriceerde betonnen heipalen.
Voordelen van Geprefabriceerde Betonnen Heipalen
Het funderen op geprefabriceerde betonnen heipalen biedt legio voordelen. Zo wordt de hoge draagkracht gecombineerd met zeer geringe zettingen. Dit resulteert in perfecte kwaliteit door prefabricage, en de paal wordt getest tijdens de uitvoering.
Belang van een Betrouwbare Fundering
Een onjuiste fundering leidt tot scheuren in gevels, scheefstand van de gehele constructie en in het ergste geval tot instorting. Het belang van een betrouwbare fundering is daarmee volledig duidelijk. De geprefabriceerde betonnen heipaal is bij uitstek geschikt voor een kwaliteitsfundering.
Het Funderingsontwerp
Het funderingsontwerp is gebaseerd op bodemonderzoek. In Nederland wordt dat onderzoek meestal uitgevoerd met behulp van sonderingen. De bodemgegevens zoals in het sondeerrapport worden gepresenteerd, moeten worden vertaald naar een fundering met prefab heipalen.
Soorten Heipalen
Er zijn heipalen in soorten en maten. De geprefabriceerde betonnen heipaal is doorgaans een voorgespannen paal, met een gladde schacht. Naast deze recht-toe-recht-aan paal, is er een groot assortiment prefab heipalen beschikbaar, elk voor specifieke toepassingen.
Productie en Uitvoering van Heipalen
De productie van heipalen vindt plaats onder ideale omstandigheden in de fabriek van de heipalenfabrikant. Het productieproces gaat van de grondstoffen van het beton tot aan de levering van de heipalen op het bouwwerk: van zand tot klant. Na de productie en levering op het werk van de heipalen, is het tijd voor de uitvoering van het heiwerk. De palen worden vakkundig de grond ingeheid. Achter dit typisch Hollands schouwspel gaat een wereld aan kennis en kunde.
Invloed op de Omgeving
Elk bouwwerk in de bebouwde omgeving heeft invloed op de omgeving. Al is het maar van de radio op de steiger; omwonenden gaan horen en voelen dat er wat gebeurt. De eerste activiteit op een bouwwerk is het maken van de fundering, het heien. Dat dit soms voor last zorgt, valt haast niet aan te ontkomen. Maar overlast valt te voorkomen.
