Prefab spanten van Jonckheere: werking, ontwerp en toepassingen

Een spant is een houten of stalen balkenstelsel waarop het dakbeschot van een hellend dak geplaatst wordt.

De spantbenen (kapbenen, kapspruiten) zijn hier de schuine "verticale" balken van het dakgebint die aan de onderzijde van de dakbedekking (het dakbeschot) grenzen.

De horizontale balken die het dak dragen, heten gordingen.

De staven die in de knooppunten bij elkaar komen, worden bij houten spanten via bijvoorbeeld halfhoutverbinding, pen-en-gat of spijkerplaten of bouten verbonden; bij stalen spanten meestal via lassen en soms via bouten.

Een kapspant loopt van scheidingsmuur tot scheidingsmuur.

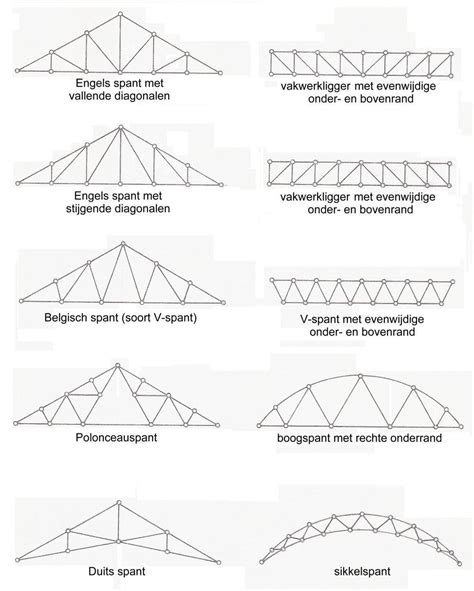

Typen en terminologie van spanten

Eng. (zonder onderregel) rafter; (met onderregel) truss, trussed rafter; portaalspant is portal frame.

Hollands spant (en Oud-Hollands spant, verg. Vakwerkspant) omvat onder andere verschillende ontwerpbenaderingen voor draagconstructies.

Veel soorten spantconstructies zijn te vinden op Woodenways en in naslagwerken zoals A Visual Dictionary Of Architecture van Francis D.K. Ching.

Spanten komen in diverse vormen en materialen voor; houten spanten worden steeds meer verdrongen door stalen spanten.

Modern prefab spanten: productie en technologie

De nieuwe productie en verbindingstechniek die door Technotrain is ontwikkeld is uniek in de wereld.

De uitvinding opent een wereld van mogelijkheden voor slim, efficiënt, circulair, duurzaam en modulair bouwen met hout.

De unieke vingerlas en lijmmethode is gepatenteerd voor heel Europa, en heeft de noodzakelijke onderzoeken en testen glansrijk doorstaan.

Alle spanten hebben een zogenaamde ‘vingerlas’; deze verbinding is afgeleid uit een van de grootste uitvindingen aller tijden: het menselijk lichaam.

Elke vingerlas is uniek; CAD-tekeningen worden omgezet naar machineprogramma’s waarna de CNC-frezer de CNC-machine instelt en voor elke batch de passing controleert.

De gefreesde delen worden middels een hydraulische pers gezet onder een constante druk; de hiervoor toegepaste lijm wordt handmatig aangebracht.

Na uitharding (15 min.) worden alle vingerlassen nagelopen en lijmresten verwijderd; dit is een vierde procescontrole.

Spanten worden genummerd en gebundeld; opslag vindt in de fabriek plaats.

Sinds enkele jaren is Spantenfabriek STIP gecertificeerd; een STIP-gecertificeerd bedrijf garandeert dat men 100% verantwoord hout krijgt.

Kernprincipes en ontwerpkenmerken

Spanten kennen we in verschillende vormen en materialen; houten spanten worden steeds meer verdrongen door stalen spanten.

Spanten met een vrije overspanning worden het meest gebruikt als hoofdspanten in constructies voor schuren en loodsen maar ook voor woningen.

De spanten hebben een momentvaste hoekverbinding, ook wel knieverbinding genoemd, en een momentvaste nokverbinding; hierdoor hebben deze spanten in de overspanningrichting geen extra stabiliteitsverbanden nodig.

Spanten kunnen ook voorzien worden van tussenkolommen of windstijlen, zoals bij de eindspanten of kopspanten.

Vakwerk, verbindingen en montage

Vakwerkspanten zijn spanten waar diagonale schoren in verwerkt zijn die een onder- en bovenligger verbinden; hierdoor ontstaan driehoeken die grotere krachten kunnen opvangen.

Een spant is veelal gemaakt van een IPE of een HEA gewalst stalen profiel, welke in de juiste hoek wordt gezaagd, eventueel geboord, voorzien van kop- en voetplaten en gordingsplaten (gordinglippen).

Ook hoekkeper- en kilkeper-spanten behoren tot de mogelijkheden.

Toepassingen en praktijkvoorbeelden

Bij de bouw van een achterhuis en aanpassingen aan woningen kunnen spanten worden toegepast als hoofddrager voor kapconstructies; er zijn voorbeelden van twee stalen spanten met zolderbalk gemonteerd voor een nieuw achterhuis.

De bestaande constructie kan worden aangepast met een spantvak extra; spanten leveren een vrij dragende constructie zonder tussenliggende kolommen.

Voor aanpassingen aan panden kunnen spanten ingezet worden; spanten worden geleverd en gemonteerd met lippen voor de gordingen en zolderbalken die lippen hebben ten behoeve van de balklaag.

Gebr. Middelveld BV zorgt de gehele montage van constructies; zij zijn gespecialiseerd in maatwerk bij de constructie van spanten.

De geïndustrialiseerde houten prefab spanten zijn structurele elementen die vervaardigd zijn uit verduurzaamde houten onderdelen die door middel van metalen kramplaten verbonden worden.

Het maximale vochtgehalte van de houten onderdelen voor assemblage bedraagt 22%; de kwaliteit van het hout volgens de visuele sorteerklasse (STS 04) is S6 & S8.

De verduurzaming houdt in dat de houten onderdelen een preventieve behandeling voor gebruiksklasse 2 tegen aantasting van schimmels en insecten krijgen alvorens ze geassembleerd worden.

Het gebruikte drenkingsproduct is SARPECO 9; de metalen kramplaten zijn aan één zijde voorzien van tanden die uit het plaatstaal geponst worden (kwaliteit S250GD+Z).

Certificering en kwaliteit

Technotrain werkt aan KOMO-certificering; STIP-certificering biedt opdrachtgevers zekerheid over de kwaliteit en herkomst van het hout.

Een klant van een STIP-gecertificeerd bedrijf weet zeker dat hij 100% verantwoord hout krijgt door samenwerking met STIP-gecertificeerde bedrijven.

Samenvattende kenmerken van prefab spanten Jonckheere

• Voorspoedige verbindingstechnieken met vingerlas en lijm, gecomputeriseerd productieproces en strikte kwaliteitscontroles.
• Schakelingen tussen houten en stalen spanten afhankelijk van toepassing en overspanningsbehoefte.
• Voordelen: circulair en modulair bouwen met lage materiaallast en snelle montage op locatie.
• Toepassingen variëren van woningkapconstructies tot loodsen, garages en achterhuizen.
