Prefabvloeren behoren tot de oudste prefabproducten. De markt biedt een grote variëteit van prefab vloer- en daksystemen aan. Prefabbouw, ook wel elementenbouw, montagebouw, systeembouw of unitbouw genoemd, is het bouwen uit prefab-bouwonderdelen zoals vloeren, wanden en daken. Prefab betonvloeren zijn betonnen vloerelementen die in de fabriek worden vervaardigd en vervolgens op de bouwplaats worden geplaatst.
Type prefab vloeren in de woningbouw
Een prefab vloer of systeem vloer is (meestal betonnen) vloer die volgens een bepaald systeem gelegd wordt, d.w.z. uitgaande van standaardonderdelen zoals betonbalken, en als isolatiemateriaal polystyreen (piepschuim). De ribcasette- en kanaalplaatvloer zijn belangrijke voorbeelden; de ribbenvloer bestaat uit een dunne bovenplaat met dikkere zijribben en een isolerende onderkant van PS of EPS. De kanaalplaatvloer omvat voorgefabriceerde platen met holle kanalen en voorgespannen wapening.
Afdichtingsmiddelen zoals oa. een waterkerende folie, een luchtdicht membraan en een luchtdichte kantstrook zorgen voor water- en luchtdichte aansluitingen. Een luchtdichte kantstrook is een flexibele scheidingsstrip die tussen de dekvloer en aangrenzende bouwelementen wordt aangebracht. Membranen zijn dunne vliezen die bepaalde stoffen doorlaten en andere tegenhouden; damp doorlaatbaar, maar waterdicht waar nodig.
Werkvolgorde en montagevoorschriften
Prefab vloerelementen worden in de fabriek vervaardigd en naar de bouwplaats getransporteerd. Montagevoorschriften van de fabrikant zijn altijd leidend, zodat het nauwkeurig plaatsen van de prefab vloer elementen soepeler verloopt: het werk op de bouwplaats moet goed voorbereid worden.
Het monteren van prefab vloer elementen beton gebeurt door middel van horizontale montage waarbij de elementen aan een constructie van stalen of betonnen kolommen verankerd worden. Verankering in het beton van een kanaalplaatvloer kan plaatsvinden door ankers te boren op plaatsen waar de kanalen zich bevinden; verankering vindt plaats in het beton van boven- en/of onderschil. Een aanduiding voor afdichtingen is essentieel: de aansluiting tussen begane grondvloer en muur vereist luchtdichtheid, doorgaans gerealiseerd met afdichtingscoatings of butylband bij kanaalplaatvloeren om luchtlekkages te voorkomen.
Afdichting van prefab vloer elementen
Aansluiting begane grondvloer en binnenmuur: de kier moet luchtdicht gemaakt worden, wat vaak met een afdichtingscoating gebeurt. Afdichting kanaalplaatvloer: de kanalen vormen een risico op luchtlekkages en dienen vooraf afgedicht te worden met bijvoorbeeld butylband. Vaak worden ook andere afdichtmiddelen zoals kunststof doppen of pluggen toegepast.
Aandachtspunten voor de aansluiting van prefab vloer elementen
- Beschadigingen aan prefab elementen
- Maatvoering bouwkundig kader en prefab elementen
- Onjuiste verankering
- Ongewenste contactbruggen tussen elementen
- Afdichtingen onjuist geplaatst, beschadigd of niet aanwezig
- Waterkerende / werende lagen onjuist geplaatst, beschadigd of niet aanwezig
Kanaalplaatvloeren en ribbenvloeren
Een ribcassettevloer (CVP) is een type ribbenvloer met een dunne voorgespannen plafondplaat en EPS-onderzijde. Kanaalplaatvloeren bestaan uit voorgefabriceerde betonplaten met holle kanalen en kunnen overspannen tot aanzienlijke afstanden; ze vereisen geen druklaag aan de bovenzijde. De kanaalplaatvloer heeft doorlopende kanalen die ruimte bieden voor leidingen en installaties, wat montagevriendelijkheid oplevert.
De combinatievloeren (broodjesvloeren) bestaan uit voorgespannen liggers met tussenliggende vulblokken van lichtbeton of EPS. Ten opzichte van ribbenvloeren en balkenvloeren biedt dit systeem zelfdragend karakter en betere hanteerbaarheid door de kleinere elementen. In de loop der jaren ontstond ook de zogenoemde TT-plaatvloer (dubbele T-balkvloer) met dunne platen en twee hoge ribben die constructieve sterkte leveren. Brede plaatvloeren zijn platen met onderwapening en tralieliggers die gedeeltelijk ingestort zijn; ze vormen samen met de druklaag een constructieve plaatvloer.
Sterkte, geluid en isolatie: varianten en toepassingen
Staalframevloeren worden steeds vaker toegepast in nieuwbouw vanwege optimale ruimte voor ventilatie en installaties, met grote diameters die het ventilatiesysteem stiller maken. Prefab vloeren zoals massieve vloeren of stempelvrije vloeren bieden snelle plaatsing en consistente kwaliteit doordat de productie gecontroleerd gebeurt in de fabriek. Een stempelvrije vloer maakt op de bouwplaats een volledig massieve vloer mogelijk zonder tijdelijke ondersteuning.
Toepassingsvoorbeelden en systeemkeuzes
Prefabsystemen zoals de combinatievloer met betonnen liggers en EPS vulelementen worden veel ingezet in woningbouw en utiliteitsbouw. Een kanaalplaatvloer maakt overspanningen tot 6-17 meter mogelijk en is geschikt voor woningen en utiliteitsbouw. Breedplaatvloeren zorgen voor snelle montage en flexibele inzet in verschillende gradaties van belastingen. Het kiezen van het juiste systeem hangt af van overspanning, belasting, installatiegemak en luchtdichtheidseisen.
Voorbeelden van leveranciers en systemen
Prefab vloeren kunnen bestaan uit massieve betonvloeren en vloeren met geïntegreerde wapening, of maatwerkvloeren met sparingen voor installaties. Fabrikanten zoals Prefab Beton Barneveld en BTF Prefab bieden twee hoofdtypen: massieve en stempelvrije vloeren, vaak volledig in eigen fabriek geproduceerd. De systemen sluiten naadloos aan op prefab wanden, gevels en daken, wat vooral in houtbouwprojecten gunstig is.
Voordelen en kenmerken van prefab vloeren
- Snellere montage en minder arbeid op de bouwplaats
- Duurzaam en biobased (indien toegepast op houtbouw met biobased isolatiematerialen)
- Constante kwaliteit door productie onder gecontroleerde omstandigheden
- Aangepast maatwerk, inclusief installatiedoorvoeren
Concrete stap-voor-stap aanpak voor jouw project
1) Bepaal het vloer systeem op basis van overspanning en te dragen belasting. 2) Laat installaties zoals leidingen en elektra reeds in de fabriek verwerken indien mogelijk. 3) Plan de montage op de bouwplaats met een draaiboek en verankeringsdetails. 4) Voer luchtdichtheidsafdichtingen uit bij aansluitingen en kanaalplaatkanalen. 5) Controleer na montage de afwerking en vloeroppervlak voor tolerance en waterdichtheid.
Historische context van prefab vloeren
Tussen 1940 en 1990 veranderde de constructiewijze van betonskeletten en -vloeren ingrijpend: prefab vloeren vervingen ter plaatse gestort beton, met een evolutie van balkenvloeren via ribben-, kanaalplaat-, en combinatievloeren naar modernere prefab systemen. De oliecrisis in 1973 stimuleerde energiezuiniger bouwen en leidde tot adoptie van isolatielagen en kanaalplaatvloeren. Later werd staalframevloeren geïntroduceerd vanwege flexibiliteit en installatievriendelijkheid.

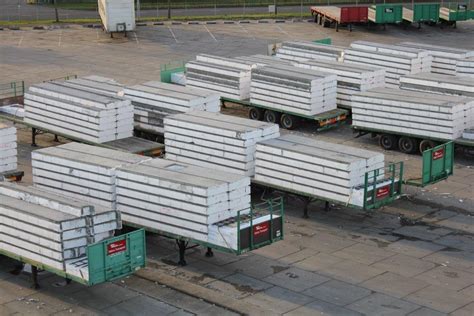

Illustraties en ondersteunende media
Installatie van holle kernplaten #shorts #civieletechniek #ibs #installateur #prefab #stagiair
Toepassing en montage vereisen nauwkeurige engineering. Hieronder een gevisualiseerd stappenplan voor de montage en afdichting van prefab vloeren.
Praktische samenvatting van aanbieders en oplossingen
Prefabsystemen van onder andere Holcim, Prefab Beton Barneveld en BTF Prefab bieden een scala aan oplossingen, waaronder massieve vloeren, breedplaatvloeren, kanaalplaatvloeren en stempelvrije vloeren. De combinatie van prefab vloeren met prefab wanden en daken versnelt de bouwtijd, verlaagt de kosten en verhoogt de kwaliteit en duurzaamheid van het eindproduct.
Technische aanduidingen en montage-informatie
- Prefab vloeren worden doorgaans voorgespannen of massief uitgevoerd afhankelijk van systeem en overspanning.
- Belastingsverdeling en wapening hangen samen met het gekozen vloer-type: kanaalplaatvloeren bieden ruimte voor installaties; ribben- en combinatievloeren leveren structurele sterkte met variabele rib- en sparingsprofielen.
- Verankeringen worden in beton of kanalen toegepast, waarbij boren op specifieke kanalen essentieel is en dammen met wapening niet kunnen worden geboord.
- Afdichtingen en membranen zijn cruciaal voor luchtdichtheid en waterdichtheid, met verschillende methoden afhankelijk van het systeem.
