Doel van deze handleiding
Deze handleiding richt zich op het netjes wegwerken van de kabelboom bij de Puch Maxi. Een geordende kabelboom verbetert de betrouwbaarheid en veiligheid van de scooter en voorkomt beschadigingen door slijtage of losse kabels.
Voorbereiding en benodigde materialen
• Schone werkruimte en voldoende licht
• Schroevendraaiers en steeksleutels in verschillende maten
• Draadbinders (tie-wraps) en kabelhouders
• 2,5 mm tot 4 mm slangklemmen of kabelstrips
• Isolatietape en ademende kabelbinders
• Eventueel kabeltules en kabelkanalen voor afdekking
Stappenplan om de kabelboom netjes weg te werken
- Uit-/inbouw van onderdelen - demonteer zo nodig delen die de kabelboom kruisen of belemmeren bij het wegwerken.
- Identificeer kabelgroepen - groepeer kabels op functie (motor, ontsteking, verlichting, signaaldraden) en label ze voor toekomstige referentie.
- Routing - plan strakke, vriendelijke bochten met korte buigstralen; vermijd scherpe hoekjes die kabels kunnen beschadigen.
- Bevestiging - gebruik kabelbinders op regelmatige afstanden; zet ze niet te strak zodat kabels kunnen uitzetten bij warmte.
- Bescherming - leid kabels langs beschermende kanalen of tussenplaten; zorg voor voldoende afstand tot verwarmings- en bewegende delen.
- Afwerking - verberg overtollige lengtes in kopse kanten en maak een nette bundel; gebruik zuivere uiteinden en sluit af waar nodig.
- Controle - controleer alle verbindingen op spanning, isolatie en bevestiging voordat je de motor start.
Specifieke tips voor de TV-2E ontstekingsmodule
De elektronische ontstekingsmodule TV-2E kan van invloed zijn op de werking van de ontstekingslijn; zorg bij wegwerken dat de module niet tegen hittebronnen, vibraties of scherpe randen komt. Routeer kabels zo dat de ontstekingskabels een zo kort mogelijke en rechte route hebben naar de ontstekingsspoel.
Veiligheid bij onderhoud
- Verzeker de accu losgekoppeld is voordat je begint met werken aan de kabelboom.
- Werk met geïsoleerde gereedschappen en draag indien nodig beschermende kleding.
- Controleer na het wegwerken of alle onderdelen vrij kunnen bewegen zonder de kabels te raken of te beschadigen.

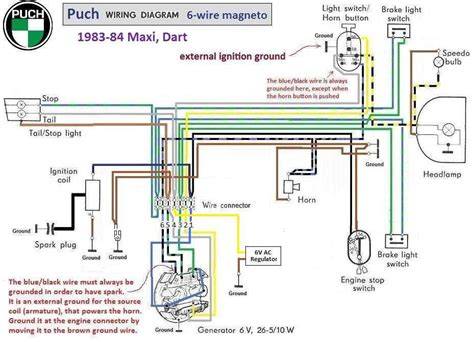

Indeling in kaartvorm (conceptueel diagram)

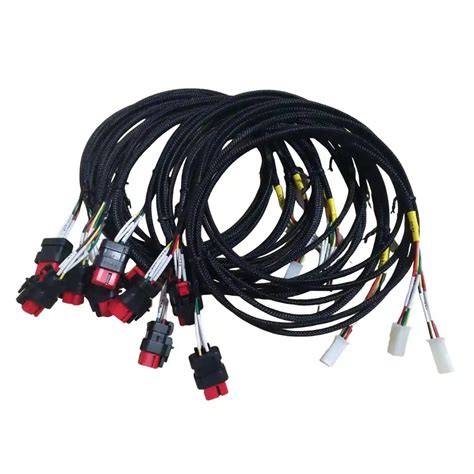

Om de uitleg te verrijken, kan een visueel diagram helpen: groeperen van kabels per functie, routing langs eventuele belemmeringen en veilige bevestigingspunten.
voorbeelden van mogelijke routing
- Linkerkant: voeding en accu-kabels in één bundel langs de motorzijde.
- Schakelcircuit en signaaldraden in een aparte bundel richting dashboard.
- Ontstekingskabels langs beschermde kanalen naar de ontstekingsmodule TV-2E.
Controlelijst bij voltooiing
- Alle kabels gebundeld volgens functie en gemarkeerd.
- Bevestiging is afgetrokken tot juiste spanning zonder knikken.
- Isolatie in goede staat en geen blootliggende draden.
- Teststart en controle van verlichting en ontsteking.
- Inspectie op bewegende delen en spanningvrije routes.
Daarnaast kan Tank Cure worden gebruikt voor het onderhoud van metalen oppervlakken en het beschermen tegen corrosie. Dit is optioneel maar kan helpen bij oudere voertuigen die aangeraden zijn in combinatie met onderhoudswerkzaamheden aan de bromfietstank en aanverwante delen.
I Figured Out Why I Had No Spark! || How To Fix Spark On A Puch Moped!
Veiligheids- en onderhoudsadviezen
Een schone en georganiseerde kabelboom verbetert de betrouwbaarheid en veiligheid. Houd rekening met de hitte, trillingen en ruimtebeperkingen in de motorruimte. Regelmatig onderhoud voorkomt storingen en verlengt de levensduur van de scooter.
