Soorten PVC afvoer koppelstukken en toepassingen

PVC hulpstukken zijn verbindingsstukken gemaakt van polyvinylchloride (PVC) die gebruikt worden om leidingen met elkaar te verbinden, van richting te veranderen of van diameter te wijzigen. Deze hulpstukken zijn essentieel voor het creëren van een waterdicht en duurzaam leidingsysteem. Het voordeel van PVC ligt in de eigenschappen van het materiaal: het is corrosiebestendig, chemisch stabiel en heeft een lange levensduur van meer dan 50 jaar. Bovendien is PVC lichtgewicht en eenvoudig te bewerken, wat de installatie aanzienlijk vergemakkelijkt.

Waarom PVC hulpstukken en buizen?

PVC afvoerbuizen vormen de basis van vrijwel ieder riolerings- en afvoersysteem in en rondom je woning of bedrijfspand. Of je nu een nieuwe badkamer aansluit, een toiletafvoer vervangt of een complete buitenriolering aanlegt, met de juiste PVC buis zorg je voor een betrouwbare en duurzame waterafvoer. Wanneer je kiest voor een PVC afvoerbuis, kies je voor gebruiksgemak, lange levensduur en een uitstekende prijs-kwaliteitverhouding. PVC is licht van gewicht, eenvoudig te verwerken en bestand tegen vocht en veel voorkomende huishoudelijke chemicaliën.

De binnenwand van een PVC afvoerbuis is glad, waardoor vuil en water zich minder snel hechten aan het oppervlak. Dit verkleint de kans op verstoppingen en draagt bij aan een onderhoudsarm systeem. Met PVC afvoerbuizen heb je de minste kans op verstoppingen. Bovendien is PVC recyclebaar, wat bijdraagt aan een duurzamere bouwpraktijk.

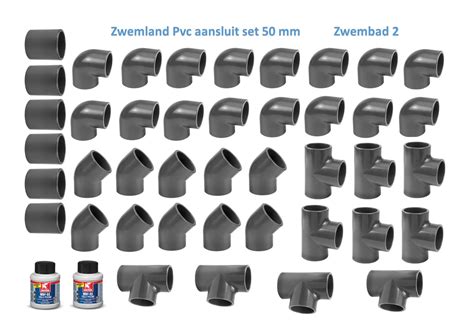

Belangrijkste soorten koppelstukken en hulpstukken

Bochten en kniestukken

Bochten zijn onmisbaar wanneer uw leidingsysteem van richting moet veranderen. De meest voorkomende hoeken zijn 45°, 67,5° en 90°. Een 90° bocht gebruikt u voor scherpe richtingsveranderingen, terwijl 45° bochten zorgen voor een geleidelijkere overgang die de doorstroming minder belemmert. Voor afvoerleidingen verdient een 45° bocht vaak de voorkeur omdat deze minder weerstand biedt aan het stromende water en daardoor minder kans geeft op verstoppingen. Bij regenwaterafvoer kunt u ook dubbele bochten tegenkomen die een S-vorm creëren.

T-stukken, Y-stukken en verdelers

T-stukken maken het mogelijk om leidingen te vertakken. Een gewoon T-stuk verdeelt de hoofdleiding in twee richtingen onder een hoek van 90°. Y-stukken bieden een meer geleidelijke verdeling onder een hoek van 45° of 67,5°. Voor complexere installaties bestaan er ook kruisstukken die vier aansluitingen mogelijk maken, of speciale verdelers voor meerdere aftakkingen.

Koppelingen en verbindingsstukken

Koppelingen verbinden twee leidingdelen van dezelfde diameter met elkaar. U vindt verschillende uitvoeringen: rechte koppelingen voor eenvoudige verlengingen, reparatiekoppelingen voor het vervangen van beschadigde leidingdelen, en flexibele koppelingen die kleine bewegingen kunnen opvangen. Speciale koppelingen zoals klemsystemen maken montage mogelijk zonder lijm of gereedschap. Deze zijn ideaal voor tijdelijke installaties of situaties waarin u later nog aanpassingen wilt maken.

Verloopstukken

Wanneer u leidingen van verschillende diameters moet verbinden, heeft u een verloopstuk nodig. Deze hulpstukken zorgen voor een geleidelijke overgang tussen verschillende leidingdiameters, bijvoorbeeld van 110mm naar 75mm. Excentrische verloopstukken hebben een asymmetrische vorm en worden gebruikt wanneer u de bovenkant of onderkant van de leiding op gelijke hoogte wilt houden. Concentrische verloopstukken hebben een symmetrische vorm waarbij beide leidingen centraal op elkaar aansluiten.

Afsluitkappen en eindkappen

Deze hulpstukken sluiten het uiteinde van een leiding af. Eindkappen worden permanent gemonteerd, terwijl afsluitkappen vaak een schroefverbinding hebben voor onderhoudsdoeleinden.

Specifieke koppelingen: slip, knel, expansie en schroefdraad

1. Slipkoppelingen zijn de meest gebruikte PVC koppelingen. Ze zijn ontworpen om over het uiteinde van een PVC-buis te glijden en worden op hun plaats vastgezet met een oplosmiddelcement. Slipkoppelingen zijn ideaal voor het maken van verbindingen in krappe ruimtes waar de leidingen niet op traditionele wijze kunnen worden aangesloten.

2. Knelkoppelingen worden gebruikt om twee PVC-buizen met verschillende diameters met elkaar te verbinden. Ze zijn eenvoudig te installeren en vereisen geen speciaal gereedschap of technieken. Knelkoppelingen zijn ontworpen met een dop met schroefdraad die op de buis wordt geschroefd, waardoor de rubberen pakking aan de binnenkant wordt samengedrukt en een waterdichte afsluiting ontstaat.

3. Expansiekoppelingen worden gebruikt om twee PVC-buizen met elkaar te verbinden die onderhevig zijn aan uitzetting en krimp als gevolg van temperatuurveranderingen. Ze zijn ontworpen om beweging tussen de leidingen mogelijk te maken met behoud van een waterdichte afsluiting.

4. Schroefdraadkoppelingen worden gebruikt om twee PVC-buizen met elkaar te verbinden met behulp van draadeinden. Ze zijn ontworpen om een duurzame en veilige verbinding te bieden, waardoor ze geschikt zijn voor toepassingen die een hoge druk- en temperatuurbestendigheid vereisen.

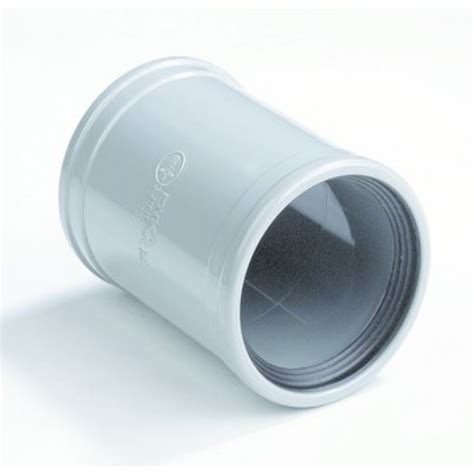

Manchetverbinding vs lijmverbinding

PVC afvoerbuizen zijn verkrijgbaar met een lijmverbinding of met een manchetverbinding. Bij een lijmverbinding lijmt u de PVC buis met hard PVC lijm aan het PVC hulpstuk. Een gladde PVC buis of afvoerbuis heeft een glad uiteinde. De gladde afvoerbuizen worden met elkaar verbonden met PVC hulpstukken lijm door middel van een lijmverbinding met hard PVC lijm. De PVC hulpstukken lijm hebben een aangevormde mof. Door de binnenzijde van de mof en de buitenzijde aan het uiteinde van de PVC buis glad in te smeren met hard PVC-lijm, verlijm je deze twee onderdelen.

Bij een manchetverbinding sluit de rubberen ring in de mof aan de PVC buis of aan het PVC hulpstuk de verbinding waterdicht af door ze enkel in elkaar te schuiven. PVC buizen worden meestal geleverd met een aangevormde mof en met aan de binnenzijde een rubberen ring. Hiermee creëer je een waterdichte verbinding zonder dat je hoeft te lijmen. Het enkel in elkaar schuiven van de manchet over de volgende PVC buis geeft een waterdichte verbinding. Er is enige ruimte voor zetting in een manchetverbinding.

Diameters, wanddikte en stijfheidsklassen

De diameter van een rioolbuis wordt bepaald door de hoeveelheid water en vuil die erdoorheen moet worden afgevoerd. Zo heeft de afvoer van een wastafel bijvoorbeeld een kleinere diameter dan die van een toilet. Voor de aansluiting van een wasbak wordt doorgaans een diameter van 50 mm gebruikt, en voor het aansluiten van een WC is dit 110 mm.

De PVC afvoerbuis is leverbaar in diverse diameters. Voor de PVC afvoer binnenshuis worden de volgende diameters gebruikt: 32 mm, 40 mm, 50 mm, 75 mm, 110 mm. Voor de riolering buiten het huis worden de onderstaande diameters PVC buis gebruikt: 110 mm, 125 mm, 160 mm, 200 mm, 250 mm, 315 mm. De PVC afvoerbuis is leverbaar in de volgende diameters: 32 mm, 40 mm, 50 mm, 75 mm, 90 mm, 110 mm, 125 mm en 160 mm.

Bij buitenriolering worden meestal pvc buizen en hulpstukken met manchetverbinding gebruikt. Voordeel hiervan is dat ze niet gelijmd hoeven worden, eenvoudig in elkaar te schuiven zijn, en geen starre verbinding hebben. Bij installatie buiten in de grond bijvoorbeeld kan het voorkomen dat de grond na verloop van tijd inklinkt.

De wanddikte van de buis heeft te maken met de verschillende toepassingen van de PVC buis. Een hemelwaterafvoerbuis wordt bevestigd aan de muur en heeft een kleinere wanddikte nodig, doordat er geen verkeersbelasting is. Bij een PVC drukbuis is de waterdruk die de PVC buis moet aankunnen bepalend voor de wanddikte. Hoe dikker de wanddikte van de PVC buis hoe meer waterdruk op de waterleiding kan worden gezet.

Wanddikte en ringstijfheid worden vaak aangegeven in stijfheidsklassen SN1, SN2, SN4 of SN8. De meest gebruikte drukklasse is SN4. Rioolbuizen met een stijfheidsklasse SN4 worden het meest toegepast. Deze PVC rioolbuizen kunnen worden aangelegd onder een oprijpad waar voertuigen over heen rijden. Alleen indien er regelmatig zware tractors met zware aanhangers over het pad rijden, adviseren wij om een PVC buis met stijfheidsklasse SN8 te kiezen.

Toepassingen per type buis en hulpstuk

• Binnenriolering: deze buizen worden binnenshuis toegepast en zijn vaak grijs of wit van kleur. Ze worden gebruikt voor de afvoer van water uit toiletten, douches, wastafels, baden en wasmachines.
• Buitenriolering: deze buizen worden buiten en ondergronds toegepast en zijn meestal grijs, oranje (roodbruin) of groen. Ze zijn geschikt voor afvoer van vuilwater of regenwater en beter bestand tegen externe belasting door grond en verkeer.

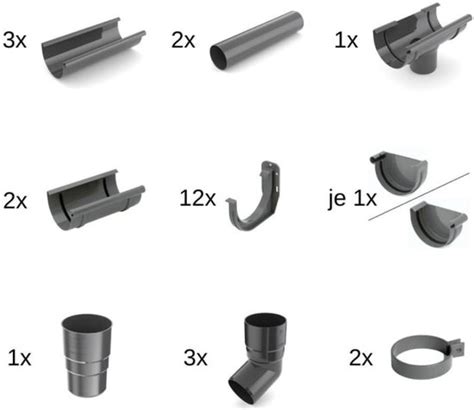

• Hemelwaterafvoer: voor regenwaterafvoer worden vaak grotere diameters en speciale hulpstukken gebruikt; sommige buizen (70, 80, 100 mm) worden alleen boven de grond toegepast.
• PVC drukbuizen: gebruikt voor de aanvoer van water onder druk, bijvoorbeeld bij een zwembad of vijver; deze buizen hebben een vermelde maximale drukcapaciteit.
• Gres naar PVC overgangen: speciale overgangsstukken (krimpmof) maken een waterdichte aansluiting tussen gres- en PVC-buizen mogelijk.

Installatie- en montagetips

Begin altijd met een grondige planning van uw leidingsysteem. Teken het traject uit en bepaal waar u welke hulpstukken nodig heeft. Meet alle afstanden nauwkeurig op en houd rekening met de diepte van de hulpstukken in de berekening. Controleer of u alle benodigde materialen heeft: hulpstukken, leidingen, lijm, primer, zaagblad en schuurpapier.

Zaag PVC leidingen altijd haaks af met een scherp zaagblad. Oneffenheden en bramen verwijdert u met schuurpapier of een vijl. Een schone, rechte snede is essentieel voor een goede verbinding. Voordat een PVC buis gelijmd kan worden, dient deze ontvet of gereinigd te worden. Hiervoor zijn speciale reinigers en ontvetters beschikbaar. Breng de reiniger of ontvetter aan op een doek en ga hiermee over de buis of het hulpstuk. Reinig en ontvet vervolgens het te verlijmen oppervlak. Breng daarna de lijm snel en gelijkmatig rondom aan op beide lijmvlakken. Verbind de PVC buis met het hulpstuk en verwijder overtollig lijm.

Bij het verbinden met manchetten ontbraam je de zaagrand zodat de rubberen ring niet beschadigt. Zorg voor voldoende ondersteuning van het leidingsysteem met leidingklemmen of ophangbeugels. PVC leidingen kunnen uitzetten bij temperatuurwisselingen, dus laat ruimte voor beweging. Test je installatie altijd grondig voordat je leidingen inbouwt of afdekt. Vul het systeem met water en controleer alle verbindingen op lekkages.

Buigen van PVC buizen

Er zijn verschillende methoden om PVC buizen te buigen. De veiligste methode is het gebruik van bocht- en L-koppelingen. Opties die hitte gebruiken maken gebruik van het feit dat PVC materiaal zachter wordt bij verhitting, waardoor het makkelijker te buigen is. Zodra de pijp en het PVC materiaal zijn afgekoeld, behoudt de buis de gevormde hoek. Let op uw gezondheid: bij verwarming kunnen PVC buizen schadelijke gassen uitstoten of in brand vliegen. Zorg dus voor een veilige werkomgeving en kies indien mogelijk voor een optie zonder het verhitten van de PVC pijp.

Methoden met warmte: een föhn of warmtepistool kan worden gebruikt om het materiaal te verhitten. Een andere methode is het gebruik van kokend water of stoom. Altijd voorzichtig werken en handschoenen gebruiken.

Onderhoud en reparatie

PVC hulpstukken vereisen minimaal onderhoud, maar regelmatige controle voorkomt grote problemen. Controleer zichtbare verbindingen jaarlijks op scheurtjes of verkleuring. Houd afvoeren vrij van grof vuil en gebruik regelmatig een biologische afvoerreiniging om aanslag te voorkomen. Kleine scheurtjes kunt u tijdelijk repareren met PVC reparatietape of -pasta. Voor permanente reparatie vervangt u het complete hulpstuk. Gebruik hiervoor reparatiekoppelingen die u zonder demontage van de hele leiding kunt installeren.

Praktische overwegingen bij keuze

De keuze voor het juiste PVC hulpstuk bepaalt of uw installatie direct goed werkt én toekomstbestendig is. Begin met het bepalen van de juiste diameter en controleer of alle hulpstukken dezelfde normering hebben (bijvoorbeeld EN 1329 voor binnenhuis afvoer). Kies voor kwaliteitsmerk producten met CE-markering en garantie. Goedkope alternatieven kunnen op korte termijn duurder uitvallen door vroegtijdige vervangingen. Investeren in de juiste PVC hulpstukken en zorgvuldige installatie bespaart u op lange termijn tijd, geld en ergernis.

Waar koop je PVC buizen en hulpstukken?

PVChandel, PVC24, PVCVoordeel en Leidingshop zijn voorbeelden van webshops en leveranciers waar u een compleet assortiment PVC buizen en hulpstukken kunt kopen. Ze bieden uiteenlopende diameters, lengtes, kleuren en stijfheidsklassen, vaak met duidelijke productinformatie en specificaties. Een One-stop shop op het gebied van leidingsystemen maakt het mogelijk alles in één keer te kopen, inclusief benodigde hulpstukken en mantelbuizen om leidingen en kabels te beschermen. Bovendien brengen veel leveranciers de materialen thuis.

Praktische productkenmerken

• Lengtes variëren van 1 tot en met 6 meter, afhankelijk van de leverancier.
• Buizen kunnen leverbaar zijn met aangevormde manchetten of lijmmoffen.
• Transparante PVC buizen zijn beschikbaar voor toepassingen waarbij druk en zichtbaarheid van binnenin relevant zijn.
• Sommige gerecyclede PVC buizen (bijv. Recypipe) zijn niet voorzien van een keurmerk en klasse en worden toegepast in situaties waarbij dit niet relevant is, zoals afvoer van hemelwater of stort van poeren.

Samenvattende opmerkingen

Bij elk leidingproject zijn er onderdelen die het verschil maken tussen jarenlang zorgeloos gebruik en een voortdurende bron van frustratie door verstoppingen of lekkages. De keuze voor het juiste PVC hulpstuk en de correcte montage bepalen het succes. Gebruik de juiste diameter, stijfheidsklasse en aansluitmethode (manchet of lijm) afhankelijk van toepassing: binnenriolering, buitenriolering, hemelwaterafvoer of druktoepassingen. Een goed werkend afvoersysteem is onmisbaar voor iedere woning, bedrijfspand of installatie.
