Een verticale radiator is te herkennen aan de smalle maar hoge vorm. Deze mooie serie radiatoren hebben veelal een vlakke voorplaat of een vlakke voorplaat met verticale lijnen maar zijn ook leverbaar met een geribbelde voorplaat, welke het meeste vermogen hebben. Een verticale radiator is een fijne toevoeging aan uw huis en is ideaal voor situaties waarbij slechts een beperkte wandbreedte beschikbaar is. Benieuwd naar de mogelijkheden? Ons assortiment verticale radiatoren bestaat uit de merken Thermrad, Henrad, Brugman en Vasco.
Stap-voor-stap: aansluiten van een verticale radiator
Stap 1. Voordat u begint, zorg ervoor dat u alle benodigde materialen bij de hand heeft. Een verticale radiator wordt (bijna) altijd via de onderkant aangesloten (alleen de Alto serie van Henrad kan tevens via de bovenkant worden aangesloten). Ophangbeugels, een ontluchter en de nodige blindstoppen worden met de verticale radiator meegeleverd. U dient alleen te bepalen hoe de radiator wordt aangesloten en waar de leidingen komen te zitten. Het kraanwerk en de aansluitkoppelingen bepaalt u op basis van de gewenste aansluiting.
Stap 2. Bepaal de ideale locatie voor de radiator en zorg ervoor dat deze stevig aan de muur bevestigd kan worden.
Stap 3. Bevestig de ophangbeugels op de juiste hoogte en zorg ervoor dat deze stevig aan de muur worden bevestigd. Deze beugels zullen de radiator ondersteunen en stabiliseren. De verticale radiator plaatst u vervolgens op de J-beugels en met de stelschroeven wordt de radiator aan de bovenkant vastgezet.
Stap 4. Snijd de leidingen op maat en zorg ervoor dat ze schoon en recht zijn voor een goede verbinding.
Stap 5. Afhankelijk van de aansluiting monteert u het onderblok of de staartstukken op de radiator. Sluit vervolgens de leidingen aan op het kraanwerk van de radiator met behulp van de juiste (aansluit)koppelingen of knelsetjes.
Stap 6. U kunt tegenwoordig kiezen voor 3 manieren qua bediening; handbediend (open en dicht), thermostatisch middels een thermostaatkop of thermostatisch middels een slimme thermostaatkop.
Stap 7. Zorg ervoor dat u een ontluchtingsventiel plaatst op het hoogste punt van de radiator.
Stap 8. Zodra alles is aangesloten, controleer dan op eventuele lekkages door het verwarmingssysteem langzaam op te warmen.
Stap 9. Zorg ervoor dat u de radiator ontlucht nadat het systeem op temperatuur is gekomen. Met bovenstaande stappen kunt u een verticale radiator correct aansluiten.
Aanvullende overwegingen en toebehoren
Naderhand heeft u uiteraard ook alle toebehoren die u nodig heeft om een verticale radiator aan te sluiten. Denk aan het juiste onderblok, staartstukken, knelfittingen, Sanivesk PTFE tape en een ontluchter. Let op de keuze voor de juiste aansluiting: onderkant is gebruikelijk, bovenkant alleen mogelijk bij specifieke series zoals de Alto-serie van Henrad.

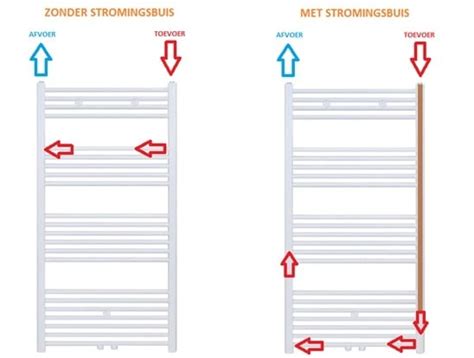

Aansluitmethoden: waarom kiezen voor bovenkant of onderkant
De meeste verticale radiatoren sluiten via de onderkant aan. Een aantal ontwerpvarianten biedt echter ruimte voor een bovenbindingsoptie. Daarnaast bestaan er stromingsbuizen die nodig kunnen zijn als de aanvoer en retour zich aan de bovenkant bevinden, zodat het warme water efficiënt door de hele radiator circuleert. Het kiezen van kruislingse versus parallelle aansluiting kan de warmteverdeling beïnvloeden. Kruislings aansluiten kan de warmte beter verdelen over de gehele radiator, zeker bij langere radiatoren of wanneer leidingen ver uit elkaar liggen.
Kruislings aansluiten vs. parallel aansluiten
Een kruislingse aansluiting betekent dat de aanvoer- en retourleidingen van de radiator aan tegenovergestelde zijden van de radiator worden aangesloten. Dit kan zorgen voor een betere warmteverdeling en maakt het mogelijk de radiator af te sluiten zonder het hele systeem af te sluiten, en eenvoudiger ontluchten en reinigen. Echter, het kan lastiger zijn om de temperatuur te regelen en de installatie kan complexer zijn als leidingen verder uit elkaar liggen. Bij parallelle aansluiting bevinden aanvoer en retourleidingen zich aan dezelfde zijde van de radiator, wat eenvoudiger kan zijn maar minder evenredige warmteverdeling oplevert.
Praktische stappen bij kruislings aansluiten
- Zorg dat de aanvoer- en retourleidingen op de juiste plek zitten.
- Sluit de aanvoerleiding aan op de onderste aansluiting aan de ene kant van de radiator.
- Sluit de retourleiding aan op de bovenste aansluiting aan de andere kant van de radiator.
- Sluit de overige leidingen aan op de juiste plekken.
- Vul het systeem met water en ontlucht de radiator.
Tips en aandachtspunten bij installatie
- Zorg voor de juiste materialen en gereedschappen, controleer leidingen op de juiste plek voordat u begint.
- Bevestig de radiator-beugels waterpas aan de muur en laat voldoende vrije ruimte rondom de radiator (minimaal 10 cm aan zowel boven- als onderzijde en 5 cm vanaf de wand).
- Gebruik een stromingsbuis als de aanvoer en retour zich aan de bovenkant bevinden of als de afvoer uit het plafond komt.
- Maximaal 1,2 meter tussen de beugels, en gebruik een buigtang en pijpensnijder voor bochten en inkorten van leidingen.
- Controleer de druk na het vullen van water: 1,5 tot 2 bar bij de ketel en herhaal indien nodig totdat er geen borrelend geluid meer is.
Materialen en gereedschappen uit het overzicht
Materialen: 3Paneelradiator, Knelfittingen, Sanivesk PTFE tape 12mm x 12m, Gastec 10pp, 1x Gereedschappen: Baseline verstelbare Engelse sleutel 250mm, Sencys inbussleutelset met kogelkop - 9 stuks, Metaalzaag, Virax potlood-afbramer met 3 lemmets, Rolmaat, Waterpas, Praxis bouwemmer 12 liter, Klopboormachine.
Verwarming laten installeren of repareren? Hulp nodig bij het installeren van je verwarming? Meer over radiatoren Inspiratie: Een keuken make-over in maar één weekend! Stappenplan Radiator aansluiten, Radiator verven, Inspiratie Thuis energie besparen?
Uw zekeringkast eenvoudig uitgelegd - uw Eltra toolkit
Samenvatting van realistische installatievoorbeelden
Wanneer een oude radiator wordt verwijderd en vervangen door een nieuw type, kunnen de aansluitingen mogelijk op een andere plek zitten. In dat geval moeten leidingen verlengd worden tot het juiste punt, en moeten de nieuwe beugels op de muur gemonteerd worden met pluggen en zware schroeven. Bij het aansluiten van een nieuwe radiator begint men met het omhoog hangen aan de muur, vervolgens het aansluiten van de aanvoer- en afvoerleidingen, het vullen en ontluchten van het systeem en uiteindelijk controleren van de drukmeter op circa 1,5 tot 2 bar.
