Een nieuwe radiator aansluiten doe je waarschijnlijk niet elk jaar. Grote kans dus dat je niet weet waar je moet beginnen. Daarom hebben wij een stappenplan geschreven om je op weg te helpen naar de perfecte nieuwe radiator voor in jouw huis. Van het kiezen van de juiste radiator tot het plaatsen van die nieuwe radiator. Het installeren van een radiator begint bij het kiezen van de juiste nieuwe radiator.

Kiezen van de juiste radiator en afwegingen voor warmteafgifte

Radiatoren verschillen in de hoeveelheid warmte die ze afgeven. Hoe meer vermogen (of capaciteit) de radiator heeft, hoe groter de warmteafgifte. Hoeveel vermogen jouw radiator nodig heeft, is afhankelijk van de ruimte waarin je de radiator gaat plaatsen. Hoe groter de ruimte, hoe meer vermogen je nodig hebt. Ook de gewenste temperatuur in die ruimte is van belang: in de badkamer geven we bijvoorbeeld vaak de voorkeur aan een hogere temperatuur dan in onze slaapkamer. Het is verstandig goed te berekenen welk vermogen minimaal nodig is. Zo voorkom je koude ruimtes en te hoge stookcosten.

Voorbereiding en uitschakelen van de installatie

Trek de stekker bij de ketel uit het stopcontact om de CV-installatie uit te schakelen. Draai alle radiatorkranen open van alle radiatoren die hoger en gelijk hangen aan de radiator die je los wilt koppelen. Als de radiator die je los wilt koppelen zich op de laagste verdieping van het huis bevindt, monteer je een vulslang op de vul- en aftapkraan. Vervolgens draai je deze aftapkraan open. Draai met een ontluchtingssleutel de aftapkraan open en laat het water uit de installatie stromen. Draai de aftapper open van de radiator die je wilt vervangen. Draai met een sleutel de aan- en afvoerleidingen en de kraan van de radiator los. Schroef de beugels los en vang het eventuele restwater op. Let op: dit water kan vuil en zwart zijn.

Installatie van de nieuwe radiator

Als de oude radiator van de muur is, kun je het nieuwe model plaatsen! Voor het aansluiten van een nieuwe radiator heb je een aansluitset of aansluitblok nodig. De radiator moet altijd op de koudste plek in de badkamer hangen. Houd aan de boven- en onderzijde van de radiator ten minste 10 cm vrij. Zorg er ook voor dat de radiator minimaal 5 cm vrij van de wand hangt. Wanneer een verwarmingspijp door een muur heen moet zorg er dan voor dat het gat wat ruimer is dan de grootte van de pijp.

Een radiator wordt aangesloten op de wateraanvoer. Deze aanvoer kan op verschillende plekken in de badkamer zitten en is bepalend voor welke aansluiting je radiator nodig heeft. De meest gangbare aansluitingen zijn links/rechts/onder en midden/onder. Dit geeft aan waar het water de radiator binnenkomt en weer naar buiten gaat. Je hebt daarbij keuze uit een haaks of recht model. Als de aanvoer uit de muur komt, heb je een haaks model nodig. Als de wateraanvoer uit de vloer komt, is er een recht aansluitblok nodig.

In oudere huizen komt de afvoer soms uit het plafond, waardoor de radiator niet goed opwarmt. Warme lucht stijgt op, dus met een afvoer uit het plafond warmen alleen de bovenste buizen van de radiator op. Met een afvoer uit het plafond heb je daarom een stromingsbuis nodig. Dit is een soort pin die je in de meest linkse of rechtse buis van de radiator plaatst. De stromingsbuis dwingt het water naar beneden te gaan, zodat het niet direct opstijgt en dus wel de hele radiator verwarmt.

Is jouw nieuwe radiator hetzelfde type als de oude? Dan kunnen de aansluitingen van de oude radiator worden overgezet naar het nieuwe exemplaar. In dat geval kun je dus ook de oude bevestiging gebruiken. Bij een ander type radiator moeten nieuwe beugels op de muur gemonteerd worden, met pluggen en zware schroeven. Klinkt dit allemaal al erg ingewikkeld? Bevestig de radiator-beugels waterpas aan de muur. Zorg ervoor dat er aan de boven en onderzijde van de radiator ten minste 10 cm vrije ruimte is. De radiator moet ook minimaal 5 cm vrij van de wand hangen. Bevestig het ontluchtingskraantje en het aftapkraantje.

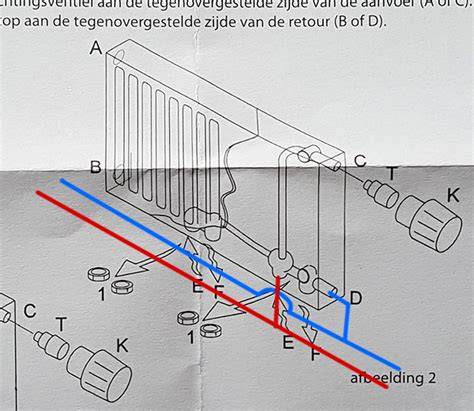

LET OP: De aanvoer (het hoogste punt) en de afvoer (het laagste punt) moeten de langst mogelijke weg door de radiator afleggen. Dat wil zeggen dat je bijvoorbeeld links boven de aanvoer bevestigt en rechts onder de afvoer. Bevestig de kraan of thermostaatkraan en de afvoerverbinding op de radiator. Zorg dat je een aftakking van de ringleiding naar de radiator maakt. Neem de kortste weg naar de radiator, met zo min mogelijk bochten. En bevestig deze leiding met beugels aan de muur. De afstand tussen de beugels mag maximaal 1,2 meter zijn. Om bochten naar de radiator te maken, is een buigtang vereist. Deze kun je meestal wel ergens huren. Om de leidingen in te korten is een pijpensnijder nodig. Dan ben je ervan verzekerd dat de pijp recht is ingekort. Bevestig de aanvoer en afvoer/retour aan de verwarming met behulp van knelfittingen. Plaats de moer en de knelring over de leiding.

Wanneer alles correct is aangesloten, kun je het systeem met water vullen. Het wordt aangeraden het bijvullen of afvullen te doen met zijn tweeën. Draai de radiatorkranen open en sluit de ontluchters. Zet druk op de leidingen. Op de manometer kun je de druk bijhouden. Vul de installatie tot circa 1.7 bar en draai vervolgens alle kranen weer dicht. Ontlucht de radiator die zich op het hoogste punt in huis bevindt. Draai de ontluchter open totdat er water uitkomt en sluit hem daarna weer. Controleer de druk. Is deze te laag? Vul de druk dan weer bij tot circa 1.7 bar. Herhaal deze stap totdat de radiatoren geen borrelend geluid meer maken. Controleer nog eens of de drukmeter van de ketel een druk van 1,5 tot 2 bar aangeeft.

Conditie en varianten van radiatoren

Bij de aanschaf van een radiator komt veel kijken. Naast de visuele aspecten als kleur, vorm en mogelijke accessoires is het vooral van belang te kijken naar de functionaliteit. Voor een bijverwarming kunt u bijvoorbeeld kiezen voor elektrische verwarming, maar voor plaatsing onder ramen is het verstandig een niet te hoge radiator te nemen. Een horizontale compact radiator heeft vier aansluitingen aan de zijkant. Je kunt links of rechtsboven de radiatorkraan monteren, en links of rechtsonder het voetventiel. Op het voetventiel komt de retourleiding. Komen de leidingen uit de vloer of uit de wand onder de radiator? Dan heb je als het goed is een ventielradiator. Kies je ervoor om de radiator aan de onderkant aan te sluiten? Dan moeten de leidingen 50 mm uit elkaar gemonteerd worden. Deze set bestaat uit een h-blok en een radiatorknop. Komen de leidingen uit de muur of vloer haaks of recht, dan is een verticale radiator met middenaansluiting het beste product voor je. Verticale radiatoren zijn er in diverse varianten. In de meeste gevallen sluit je de verticale radiator zonder middenaansluiting aan de onderkant aan. Dit doe je met een radiatorkraan en een voetventiel. Wil je de verticale radiator aan de bovenkant aansluiten? Controleer dan eerst of dit mogelijk is met de radiator die je hebt, anders dan moet je een stromingsbuis plaatsen.

Een convectorradiator heeft een andere constructie: een verwarmingselement met kleine lamellen en een losse omkapping. Een convectorput verwarming is meestal in de vloer geplaatst met een rooster erboven, en de aanvoer en retour moeten onder de vloer uitkomen. Een plintverwarmer is een compacte radiator met een ventilator die in de plint wordt ingebouwd.

Na alle aansluitingen kun je verder met de afwerking: Tenslotte kun je alle plaatsen waar een leiding door de muur of plafond komt afwerken met een kunststof rozet. Een nieuwe radiator aansluiten kun je zelf, mits je de juiste materialen hebt en nauwkeurig te werk gaat.

De uiteindelijke bevestiging en test vormen de afsluitende fasen: controleer de drukmeter van de ketel en zorg voor de juiste druk. Controleer iedere verbinding op lekkage en ontlucht waar nodig nogmaals. Met dit stappenplan kun je zelf makkelijk en correct een radiator aansluiten of installeren en bespaar je op installatiekosten van een vakman.
