Radiator aansluitset zijwaarts installatie en werking: uitgebreide gids voor installatie en gebruik

Ga je aan de slag met de verwarming in huis? Het ophangen van je nieuwe cv-ketel of het plaatsen van nieuwe radiatoren doe je dan natuurlijk met het juiste installatiemateriaal en gereedschap van Praxis in handen. In dit artikel combineren we de informatie uit het provided draft met gestructureerde uitleg over het kiezen, plaatsen en onderhouden van radiatoren en de benodigde aansluitsets.

Welke materialen en onderdelen heb je nodig?

Het assortiment radiatoren en installatiematerialen omvat knelsets, cv-buisbuigels, blokvoetventielen, malleabeles, radiatorbochten, afsluiters, koppelingen, ringen en T-stukken. Al het installatiemateriaal is van genormeerde kwaliteitsmerken, zodat je zeker weet dat je straks lekker warm zit. Daarnaast vind je speciale cv-aansluitpakketten waarmee je alles in één keer bij de hand hebt, inclusief thermostaat en middenaansluitset.

Soorten radiatoren en passende kranen

Zodra de radiator op zijn plek hangt, kun je kiezen uit verschillende radiatorkranen met uiteenlopende modellen en functies. Horizontale of rechte kranen bepalen hoe je moet reiken om de kraan open of dicht te draaien. Je kunt kiezen voor gewone radiatorkranen (zonder thermostaat) of thermostatische radiatorkranen voor individuele kamerniveau regeling. Indien je interieur modern is, kun je ook kiezen voor kranen met een nostalgische of juist strakke look.

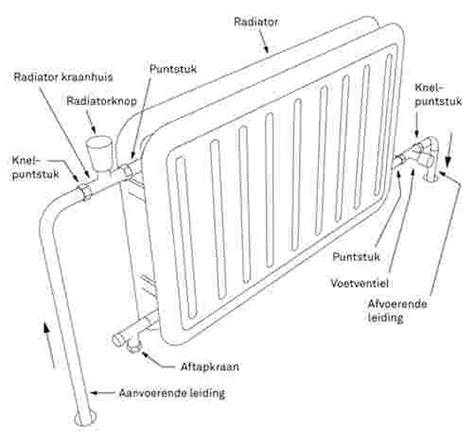

Installatieplanning en stappenplan radiator aansluiten

Voordat je begint, schakel je de cv-installatie uit en laat je het systeem leeglopen. Houd rekening met veiligheid en lekkagepreventie. Hieronder volgt een samenhangend stappenplan dat de essentie van de DIY-handleiding uit de draft samenvat, met verduidelijking waar nodig.

1. Waar hang je de radiator? Kies een plek, vaak onder een raam om koude lucht tegen te gaan. Gebruik een waterpas en markeer de beugels. Zorg dat de installatie uitstaat en het systeem neerslaat.
2. Montage van de beugels Boor gaten en bevestig de beugels stevig aan de muur, controleer tussentijds met een waterpas. Nauwkeurig werken zorgt voor een recht hangende radiator en efficiënte warmteafgifte.
3. Radiator ophangen Hang de radiator op de beugels en controleer dat hij stevig vastzit maar nog enige speling heeft voor de volgende stappen.
4. Radiatorkranen aansluiten Bevestig de radiatorkranen met teflontape aan de schroefdraad van de radiatoren. Draai niet te strak aan om schade te voorkomen. Stel zo nodig een thermostatische kraan in stand vijf voordat je deze vast draait.
5. Leidingen aansluiten Sluit de aanvoer- en retourleidingen aan op de radiator. Gebruik een waterpomptang om de verbindingen goed vast te zetten en controleer direct op lekkages.
6. Vullen en ontluchten Vul het systeem via de vulkraan en ontlucht elke radiator apart totdat er na ontluchting water zonder luchtbellen naar buiten komt. Sluit vervolgens alle kranen weer.
7. Testen Zet de CV-installatie aan en controleer of de radiator gelijkmatig warm wordt en of er nergens lekkages zijn. Pas zo nodig de koppelingen aan.

Extra: bij elektrische radiatoren is geen waterleiding nodig; sluit deze aan op het elektriciteitsnet en stel de gewenste temperatuur in.

Aansluitsets en onderblokken: wat doen ze en waarom zijn ze belangrijk?

Een onderblok is een essentieel onderdeel van de radiatorinstallatie. Het zorgt voor de verbinding tussen de radiator en de leidingen en verdeelt het warme water gelijkmatig door de radiator. Er zijn verschillende soorten onderblokken, zoals tweepijps- en eenpijps-onderblokken, afhankelijk van het soort systeem. Een goed functionerend onderblok faciliteert eenvoudige temperatuurregeling via een thermostaatknop en kan extra accessoires ondersteunen zoals handdoekhouders of kledingrekken. Het juiste onderblok helpt ook om lekkages te voorkomen en draagt bij aan energiebesparing doordat de warmte efficiënter wordt verdeeld.

Belangrijk: schakel de watertoevoer uit voordat je het onderblok vervangt, en vervang lekkages tijdig om schade te voorkomen.

• Lekkage: controleer teflontape en pakkingen op slijtage; draai verbindingen voorzichtig aan.
• Radiator warmt niet op: ontlucht de radiator om lucht uit het systeem te verwijderen; controleer thermostaatinstellingen.
• Drukverlies: controleer op lekkages en vul het systeem bij tot de juiste druk (meestal 1,5-2 bar).
• Ongewone geluiden: ontlucht grondig en controleer of de radiator waterpas hangt.
• Defecte thermostaatkraan: reinig of vervang indien nodig.

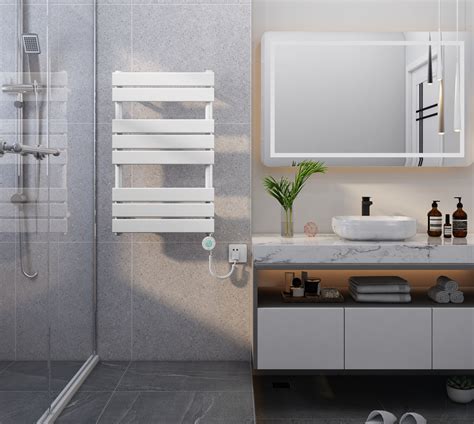

Radiatoren komen in diverse ontwerpen zoals designradiatoren, handdoekradiatoren en paneelradiatoren. Handdoekradiatoren hebben vaak een middenaansluiting of links/rechts aansluitingen, afhankelijk van de positie van de leidingen. Bij handdoekradiatoren is het kiezen van hoogte, lengte, aansluitingstype en vermogen cruciaal. Voor elektrische handdoekradiatoren is geen waterleiding nodig; een stopcontact volstaat.

Het aansluiten van een radiator kan vaak zelf worden uitgevoerd, maar bij complexe aanpassingen of twijfel is het verstandig een professional in te schakelen. Een installateur kan snel problemen oplossen en zorgt voor een veilige, correcte aansluiting. Voor kleine projecten, zoals een eenvoudige vervanging of installatie van een mid-aansluiting, kun je met de juiste materialen en stappenplan vaak zelf aan de slag.

Bij het kiezen van een radiator en aansluitset is het belangrijk rekening te houden met de gewenste uitstraling en het type aansluiting (midden, links/rechts, haaks, of recht). Bedenk ook welk type radiatorkraan past bij de installatielocatie en of een thermostatische kraan voordelen biedt voor individuele kamers. Een goed gekozen en correct geïnstalleerde radiator zorgt voor comfort, energiebesparing en een lange levensduur van je verwarmingsinstallatie.

Hoe plaats je een radiator? Stap per stap uitgelegd.

Technische specificaties en voorbeeldproducten

Productbeschrijving: Hoogwaardige Radiatoren met milieuvriendelijke afwerking, drukproef getest op 1,5 keer de bedrijfsdruk, en leveringsomvang inclusief middenaansluitset. Max. werkdruk 10 bar, max. bedrijfstemperatuur 110 °C. Beschikbare varianten: middenaansluitset, tweepijpsarmatuur, en verschillende warmteklassen.

Samenvatting van de installatiestappen

1. Verticale meting en markering van beugels.
2. Beugels bevestigen op muur met waterpas.
3. Radiator ophangen en kruislings afstellen indien lang (>2 m).
4. Knelfittingen bevestigen en knelringen strak aanzetten met kalibratie waar nodig.
5. Onderblok bevestigen en leidingen op de juiste lengte knippen.
6. Thermostaatkraan en eventuele blindstop of ontluchter monteren.
7. Leidingen aansluiten en systeem vullen; ontluchten per radiator.
8. Testen en controleren op lekkages; mogelijk afstellen van druk.
