Om goed te kunnen bepalen welke aansluitmogelijkheden jouw radiator nodig heeft is het belangrijk om te weten waar jouw huidige aanvoer- (warm water in de radiator) en retour (koud/afgekoeld water uit de radiator) leidingen (komen te) zitten.
Hoe weet ik welke leiding mijn aanvoer en welke leiding mijn retour is?
Weet je niet welke van de 2 leidingen de aanvoer en welke de retour is? Bepalen welke leiding aanvoer en welke leiding retour is kun je eenvoudig testen door de radiator even te laten afkoelen en vervolgens de CV (hoog) aan te zetten en dan te voelen welke van de 2 leidingen als eerste warm wordt, dat is dan de aanvoerleiding en de andere is dan automatisch de retour.
Nieuwe versus bestaande leidingen.
Kies je voor de aanleg van een complete nieuwe installatie dan heb je vaak meer mogelijkheden en bepaal je op basis van jouw eigen voorkeur waar je de leidingen in de radiator wilt hebben.
Vervolgens bespreek je met jouw installateur waar de leidingen dus moeten komen.
Aansluitcode en praktijkvoorbeelden
In onderstaand overzicht (kun je zien welke aansluitmogelijkheden (op de radiator) er allemaal bestaan.
Alle mogelijke in en uitgangen op de radiatoren hebben een standaard nummer (van 1 t/m 8 en MO/MB)).
De aansluiting van een radiator wordt dan ook vaak in een cijfercombinatie gegeven. Hierbij staat het eerste cijfer voor de aanvoer en het 2e cijfer voor de retour.
In onderstaande afbeelding staan alle mogelijke combinaties overzichtelijk weergegeven.
Aansluitvoorebeelden uit de praktijk.
Omdat de mogelijkheden per type radiator nogal verschillend kunnen zijn hebben we hieronder alle (meest voorkomende) mogelijkheden op een rij gezet voor je.
1. Voor horizontale radiatoren met parallelle leidingen
en linksonder in de radiator moeten komen, kies je aansluitcode 11
en rechtsonder in de radiator moeten komen, kies je aansluitcode 88
en midden onder in de radiator moeten komen, kies je aansluitcode MO (soms ook MM genoemd)
en rechtsonder naast de radiator moeten komen, kies je aansluitcode 67. Dit is een zogenaamde enkelzijdige aansluiting.
en linksonder naast de radiator moeten komen, kies je aansluitcode 32. Dit is een zogenaamde enkelzijdige aansluiting.
en rechtsonder in de zijkant van de radiator moeten komen, kies je aansluitcode 77 (soms ook 70 genoemd).
en linksonder in de zijkant van de radiator moeten komen, kies je aansluitcode 22 (soms ook 20 genoemd).
Let op: deze aansluitingen komen alleen voor bij convector radiatoren.
2. Voor horizontale radiatoren met leidingen los van elkaar naar de zijkant
en links en rechts aan de zijkanten in de radiator moeten komen.
Waarbij de aanvoer bovenkant rechts en retour onderkant links zitten, kies je voor aansluitcode 62. Dit is een zogenaamde kruislingse aansluiting.
en links en rechts aan de zijkanten in de radiator komen. Waarbij de aanvoer bovenkant links en retour onderkant rechts zitten, kies je voor aansluitcode 37. Dit is een zogenaamde kruislingse aansluiting.
en zowel aanvoer als retour aan de rechter zijde in de radiator komen, kies je voor aansluitcode 67. Let op, aanvoer zit altijd aan de bovenkant, retour aan de onderkant. Dit is een zogenaamde enkelzijdige aansluiting.
en zowel aanvoer als retour aan de linker zijde in de radiator komen, kies je voor aansluitcode 32. Let op, aanvoer zit altijd aan de bovenkant, retour aan de onderkant. Dit is een zogenaamde enkelzijdige aansluiting.
3. Aansluitmogelijkheden voor verticale en handdoekradiatoren
waarbij de leidingen parallel (vaak op 50 mm van elkaar af) aan elkaar lopen naar de radiator toe:
en midden onder in de radiator moeten komen, kies je voor aansluitcode MO (soms ook MM genoemd)
NB: wil je dat de leidingen midden boven in de radiator komen, dan kies je voor aansluitcode MB. In de meeste gevallen heb je dan wel een stromingsbuis nodig om te zorgen dat de radiator goed verwarmt wordt.
en los van elkaar lopen en links (aanvoer)- en rechts(retour)onder in de radiator moeten komen, kies je voor aansluitcode 18
en los van elkaar lopen en rechts (aanvoer)- en links(retour)onder in de radiator moeten komen, kies je voor aansluitcode 81
NB: moeten de leidingen links (aanvoer)- en rechts(retour)boven in de radiator komen, kies dan voor aansluitcode 45.
Moeten de leidingen rechts (aanvoer)- en links(retour)boven in de radiator komen, kies dan voor aansluitcode 54.
In de meeste gevallen heb je dan wel een stromingsbuis nodig om te zorgen dat de radiator goed verwarmt wordt.
Soorten leidingen en merken
Kortom, er zijn legio aansluitmogelijkheden en vaak verschillen deze per radiator (-type).
Mocht je er niet uitkomen. Neem dan gerust contact met ons op.
De buizen en leidingen die wij aanbieden, zijn speciaal ontworpen om te voldoen aan de strenge eisen van moderne verwarmingssystemen. Ze zijn namelijk voorzien van het KIWA en KOMO keurmerk.
- Soorten leidingen: CV leidingen, Flexibele waterleiding, Geïsoleerde waterleidingen
- Soorten buizen: Perskoppeling, Kniekoppeling, Kruisstukken
Efficiëntie en energiebesparing: Goed ontworpen en geïnstalleerde buizen en leidingen zorgen voor een gelijkmatige en constante toevoer van warm water naar jouw radiatoren of vloerverwarming.
Daarnaast minimaliseren radiator- en centrale verwarmingsbuizen en leidingen het energieverlies door warmteoverdracht.
Kosten, duurzaamheid en merken
Bij verwarmingsinstallaties is duurzaamheid en betrouwbaarheid belangrijk. Hoogwaardige buizen en leidingen van onderstaande merken zijn gemaakt van duurzame materialen, zoals roestvrij staal, koper of PEX (cross-linked polyethylene).
Merken die staan voor kwaliteit: Bonfix, BPE, Valsir, Danfoss, RDU, Ponor, Walraven, TKMPentec.
Belangrijke kenmerken en voordelen van ons merkenaanbod: hoogwaardige materialen, duurzaamheid, efficiënte warmteoverdracht, optimaal functioneren van verwarmingsinstallatie, verschillende afmetingen verkrijgbaar.
Zo kies je de juiste buizen en leidingen voor jouw systeem
Juiste buizen en leidingen kiezen voor jouw systeem: onze experts helpen je graag bij.
Zo kun je ons foto’s sturen van jouw huidige situatie. Op basis hiervan krijgen wij een goed beeld en kunnen wij je een passend advies geven.
Ook kunnen we op basis hiervan een kostenindicatie geven van de montage, door een van onze erkende monteurs.
Verwarmen is niet alleen belangrijk voor uw eigen comfort, maar ook voor het behoud van uw woning. De juiste kamertemperatuur helpt namelijk om vocht en schimmelvorming tegen te gaan.
Bent u er nog niet uit welke radiatoren in aanmerking komen voor uw nieuwbouw of renovatieproject, en welk type radiator geschikt is voor welke eisen? Bij de keuze tussen verschillende radiatoropties spelen meerdere factoren een rol.
Uitgangssituatie en renovatiegedachten
Allereerst is de uitgangssituatie bepalend. Beschikt uw woning op dit moment al over een verwarmingssysteem dat u wilt moderniseren?
Dan kan het verstandig en duurzaam zijn om bestaande aansluitingen en verwarmingsleidingen te hergebruiken. Dat beperkt mogelijk al de keuze wat betreft het type radiator.
Belangrijk in dat geval is dat u energetische maatregelen treft. Daar hoort niet alleen de vervanging van het verwarmingssysteem bij, maar vaak ook een goede isolatie van gevel, dak en ramen, of de installatie van een warmtepomp.
Ook de inrichting van de ruimte beïnvloedt de keuze van de radiator: waar komt hij te hangen en hoeveel ruimte is er beschikbaar?
Warmte-overdracht: straling versus convectie
Voor uw wooncomfort is de keuze van het juiste type radiator van groot belang. Verschillende radiatoren geven warmte namelijk op een verschillende manier af.
Afhankelijk van het model overheerst de stralingswarmte of de convectiewarmte.
Stralingswarmte werkt vergelijkbaar met zonlicht. De warmte gaat van de radiator over op andere vaste voorwerpen in de ruimte en wordt zo vanuit verschillende punten in de kamer uitgestraald.
Bij convectie wordt de warmte die ontstaat door het hete water in de radiator via speciale ingebouwde platen afgegeven aan de lucht in de ruimte.
Historische en moderne radiatortypen
Paneelradiatoren, ook wel vlakke radiatoren genoemd, behoren tot de meest gebruikte radiatortypen. Ze bestaan uit meerdere vlakke staalplaten waar warm verwarmingswater doorheen stroomt.
Paneelradiatoren hebben voordelen zoals lage aanschafkosten, goede energie-efficiëntie en weinig onderhoud.
Ledenradiatoren, vaak ook ribbelradiatoren genoemd, zijn de klassieke radiatorvormen en hebben afzonderlijke leden. De warmteafgifte verloopt overwegend via convectie.
Buisradiatoren zijn talrijk en geschikt voor badkamers; ze combineren convectie en straling en bieden flexibiliteit in ontwerp.
Convectoren leveren vooral convectiewarmte en zijn ruimtebesparend; ze komen vaak onder grote raampartijen en in bedrijfsruimtes voor.
Infraroodverwarming produceert hoge stralingswarmte en werkt elektrisch; geschikt als bijverwarming of voor afzonderlijke ruimtes.
Mobiele oplossingen: radiatoren en heaters zijn verplaatsbaar en gebruiken een stopcontact.
Vloerverwarming biedt een grote oppervlakteverwarming met lage aanvoertemperatuur en is ideaal bij gebruik van warmtepompen of zonne-energie.
Plaatsing en installatie van radiatoren
Radiatoren plaatsen: in grotere kamers en keukens moeten radiatoren aan buitenmuren worden bevestigd, bij voorkeur onder ramen.
Deze plaatsing voorkomt tocht en zorgt voor een betere menging van warme en koude lucht.
In goed geïsoleerde gebouwen kan de plaatsing minder kritisch zijn; ventilatie blijft wel belangrijk voor luchtkwaliteit.
Afronding: praktisch advies en hulp
Kijk bij het kiezen van een aansluitset niet alleen naar de functie, maar ook naar het leidingwerk. De meeste moderne radiatoren hebben een standaard 1/2" aansluiting.
Met een handmatige kraan bepaalt u zelf de doorstroom (open/dicht).
Wil je zelf de radiator aansluiten, maar is het je niet helemaal duidelijk welke hulpmaterialen je nodig hebt? Komen de leidingen bij je uit de vloer en wil je de radiator aan de onderkant aansluiten?
Komen de leidingen bij je onder de radiator uit de wand en wil je de radiator aan de onderkant aansluiten? Komen de leidingen bij je uit het plafond (van boven) en wil je de radiator aan de zijkant aansluiten?
Komen de leidingen bij je uit de wand en wil je de radiator aan de zijkant aansluiten?
Komen de leidingen bij je dicht bij elkaar uit de wand vlak bij de vloer en wil je de radiator aan de zijkant aansluiten?
Bij de installatie van een radiator moet je beslissen hoe je deze gaat aansluiten. Een van de opties is om de radiator kruislings aan te sluiten. Maar wanneer moet je dit eigenlijk doen? In dit artikel bespreken we de voor- en nadelen van een kruislingse aansluiting en geven we tips voor het aansluiten van een radiator.
Kruislingse aansluiting betekent dat de aanvoer- en retourleidingen van de radiator aan tegenovergestelde zijden van de radiator worden aangesloten. Dit in tegenstelling tot een parallelle aansluiting, waarbij de aanvoer- en retourleidingen aan dezelfde zijde van de radiator worden aangesloten.
Er zijn verschillende situaties waarin het aan te raden is om een radiator kruislings aan te sluiten. Een van de belangrijkste redenen is dat dit zorgt voor een betere warmteverdeling in de ruimte. Bij een parallelle aansluiting wordt de warmte namelijk voornamelijk aan de bovenkant van de radiator afgegeven, terwijl bij een kruislingse aansluiting de warmte gelijkmatiger wordt verdeeld over de hele radiator.
Naast een betere warmteverdeling zijn er voordelen zoals het afsluiten van de radiator zonder het hele systeem af te sluiten en het gemakkelijker ontluchten en reinigen.
Er zijn ook nadelen verbonden aan een kruislingse aansluiting. Zo is het lastiger om de temperatuur te regelen, omdat de aanvoer- en retourleidingen niet naast elkaar zitten.
Hoe sluit je een radiator kruislings aan? Een stappenplan geeft richting: zorg dat de aanvoer- en retourleidingen op de juiste plek zitten; sluit de aanvoerleiding aan op de onderste aansluiting aan de ene kant; sluit de retourleiding aan op de bovenste aansluiting aan de andere kant; sluit de overige leidingen aan op de juiste plekken; vul het systeem met water en ontlucht de radiator.
Tips voor het aansluiten van een radiator: zorg dat je de juiste materialen en gereedschappen hebt; controleer of de leidingen op de juiste plek zitten voordat je begint met aansluiten; sluit de radiator aan volgens de instructies van de fabrikant; vul het systeem met water en ontlucht de radiator voordat je de verwarming aanzet; laat de verwarming eerst rustig opwarmen voordat je de temperatuur gaat regelen.
Conclusie: een kruislingse aansluiting kan zorgen voor een betere warmteverdeling en efficiënter verwarmen, maar vereist aandacht voor installatie en regelingen.

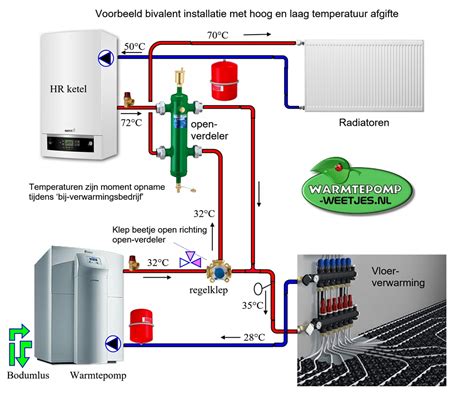

natuurkunde uitleg CV INSTALLATIE
Werd wel gedaan om leiding te besparen, en met bv 4 radiatoren 2 x 2 op de verdeler aan te sluiten. Iedereen bedankt voor alle informatie. Ik ben inmiddels wel overtuigd dat het een 1pijps systeem is verdeeld over de boven en beneden verdieping van het huis. Nu alleen nog een gelijk onderblok vinden. Mijn grote vraag is, wat voor soort cv leiding kan ik op de bestaande aansluiten.
Dit is een 15 mm metalen buis met een pvc (of soort gelijk plastic) mantel er strak om heen. Ik heb begrepen dat deze buis niet meer gebruikt wordt. Dit soort installaties werden ook wel met wicu buis gemaakt. Dit is soepel koper op rol en is prima te solderen.
Wil u aan de slag met uw CV-installatie en bent u van plan leidingen te gaan kopen en leggen? Dat is zeker goed te doen wanneer u een beetje handig bent! Bij RadiatorKopen.nl weten wij exact welke materialen u nodig heeft. We vertellen graag alles over de radiator, CV-buis, leidingen en meer.
Wanneer u van plan bent om een nieuwe radiator te plaatsen, is het goed om te weten welke leidingen u nodig heeft en hoeveel er hiervan aangelegd moeten worden. Deze pompt het warme water vanuit de CV naar alle radiatoren. Er moeten in ieder geval twee CV-leidingen naar toe worden geleid. Deze dienen voor de wateraanvoer en de waterafvoer. Voor een optimale doorstroming van het water is het wenselijk om de CV-buis en leidingen niet te veel te buigen.
Radiator leidingen kunnen gemaakt zijn van diverse soorten materiaal en maten. Dit zijn veelal koper, staal of kunststof. Waar een koperen buis wel geschikt is om tapwater van te drinken, zijn stalen buizen dat niet. Voor een CV-ketel kunt u dan ook een stalen CV-buis kopen. Voor verdere informatie en advies over de juiste keuze van leidingen voor uw specifieke behoeften, kunt u contact met ons opnemen.
Een buis van kunststof wordt meestal gebruikt bij aanleg van nieuwbouwwoningen of bij renovatie van bestaande gebouwen. Deze worden bijvoorbeeld gebruikt voor vloerverwarmingssystemen. Ook hier worden de buizen met elkaar verbonden met persfittingen of knelfittingen. Een groot voordeel van de kunststof CV-buis is dat deze voordeliger is dan de meeste stalen buizen.
Bij het gebruik van kunststofbuizen is het belangrijk om rekening te houden met de materiaaleigenschappen en de vereisten van uw specifieke toepassing. Deze dunwandige CV-buis is gemaakt van staal. Deze buizen worden verbonden door knelfittingen of soldeerfittingen. Voor uw reguliere woning lopen deze maten uiteen tussen de 12 en 22 millimeter. Het is essentieel om bij het kiezen van het juiste formaat rekening te houden met de warmtebehoefte en de afstand die de warmte moet afleggen. Onze deskundige medewerkers kunnen u adviseren bij het selecteren van de juiste maat CV-buis voor uw specifieke situatie.
Verder bieden wij ook een ruime keuze aan accessoires en gereedschappen om uw installatie soepel te laten verlopen. De dikwandige CV-buis is gemaakt van staal en heeft een massief uiterlijk in een zwarte kleur. Veelal worden deze verbonden door draadfittingen of gelaste fittingen. Deze buizen zijn geschikt voor toepassingen waar extra duurzaamheid en drukbestendigheid vereist zijn.
Welke CV-leiding of CV-buis u dient te kopen hangt af van het systeem waar u de buizen op aan gaat sluiten en voor welke doeleinden deze gebruikt worden. Een belangrijk feit is dat voor het aansluiten van de waterleiding u kunststof of koperen leidingen moet gebruiken. Dit is de veiligste manier om water te kunnen drinken. Wanneer u namelijk een stalen of metalen buis gebruikt kunnen er metaaldeeltjes in het water terecht komen wat uiteindelijk niet goed is voor onze gezondheid. Een stalen buis is wel erg geschikt voor uw CV-installatie. Het is echter van cruciaal belang om de juiste materialen te kiezen om ervoor te zorgen dat uw drinkwater schoon en veilig blijft.
Het netjes afwerken van een radiator is wel zo wenselijk, zeker wanneer u net een nieuwe woning betrekt of uw huidige woning netjes wilt houden. De leidingen bevinden zich veelal op zichtbare plekken als net boven de vloer of uit het plafond. Een radiator buis of leiding kan heel gemakkelijk weggewerkt worden in bijvoorbeeld de muur. Dit kan door middel van een freesmachine. Deze maakt een gat in de muur waar de desbetreffende leidingen in verwerkt kunnen worden. Wanneer u zelf redelijk handig en technisch bent zou u dit in principe zelf onder handen kunnen nemen.
Vertrouwt u het niet dan is het handig om een specialist in te schakelen. Een leiding wegwerken in de muur is een mooie mogelijkheid en wordt vaak als het meest netjes bevonden. Het is tevens een goede oplossing om in plaats daarvan een ombouw te maken om de leidingen. Dit wordt bijvoorbeeld vaak in badkamers gedaan. Op deze manier wordt een buis of leiding ook zeer netjes weggewerkt. De materialen die u voor deze wanden kunt gebruiken zijn bijvoorbeeld gipsplaten of MDF. Deze kunnen makkelijk naar wens geschilderd worden en de leidingen zijn niet meer zichtbaar.
Wilt u meer informatie over het aanleggen van radiator leidingen? Bent u van plan om een radiator te kopen en weet u niet welke leidingen daarbij horen? Of wilt u leidingen kopen maar wilt u graag advies? Wij staan bij RadiatorKopen.nl voor u klaar! Neem contact op voor een gericht advies en bel ons op 085 - 130 16 50 of vul ons contactformulier in. Dan nemen wij spoedig contact op! Onze experts helpen u graag bij het kiezen van de juiste leidingen die perfect aansluiten op uw radiator en verwarmingssysteem.
Economische teref: verduurzaming en installatie-opties
Met slimme oplossingen zoals de Gira ruimtetemperatuurregelaar stuurt u verschillende verwarmingssystemen comfortabel aan en past u ze individueel aan uw dagelijks leven aan, of het nu gaat om klassieke radiatoren of vloerverwarming.
Het aansluiten van een radiator, ook wel verwarming genoemd, hoeft niet zo moeilijk te zijn. Maar er zijn diverse soorten radiatoren en deze hebben vaak een bijbehorende manier om aangesloten te worden.
