Radiatoren zijn een essentieel onderdeel van je verwarmingssysteem en een correcte aansluiting is cruciaal voor comfort en energiebewustzijn. Dit artikel combineert de instructies uit het aangeleverde draft en structureert ze tot een duidelijke, uitvoerbare gids voor het aansluiten en installeren van een radiator, inclusief knelpunten en oplossingen. We behandelen zowel watergedragen als elektrische radiatoren, leggen uit hoe je de juiste koppeling kiest, welke lengtes en bevestigingen nodig zijn, en hoe je druk en ontluchting beheert voor een lekvrij en efficiënt systeem.
Voorbereiding en veiligheidsmaatregelen
Om een radiator veilig te vervangen, moet eerst de cv-ketel van de stroom worden gehaald en het systeem leeggemaakt. Trek de stekker bij de ketel uit het stopcontact, draai alle radiatorkranen hoger en gelijk aan de radiator die losgekoppeld wordt open, en sluit zo nodig de vul- en aftapkraan met een vulslang aan als de radiator zich op de laagste verdieping bevindt. Open daarna de aftapkraan en laat het water uit de installatie stromen. Dit voorkomt wateroverlast en maakt het werk makkelijker.
Demontage van de oude radiator
Demontage begint bij het losdraaien van de radiatorkraan bovenaan en het voetventiel onderaan de radiator. Verwijder het onderblok en vang restwater op; let op vuil en zwarte resten in het water. Draai vervolgens de aanvoer- en retourleidingen los met een sleutel. Als de oude radiator muurvast zit, kun je deze verwijderen en ruimte maken voor het nieuwe model.
Aanschaf en voorbereiding van de nieuwe radiator
Bij het kiezen van een nieuwe radiator let je op capaciteit (vermogen) en benodigde aansluitingen, afhankelijk van de ruimte en gewenste temperatuur. De meest voorkomende aansluitingen zijn zijaansluiting (links/rechts), onderaansluiting (onder) en soms midden-aansluiting. Houd rekening met de afstand tot muur en plafond en zorg voor voldoende vrije ruimte rondom de radiator (minimaal 10 cm aan zowel boven- als onderzijde, en minimaal 5 cm van de wand).
Bevestigen van ophangbeugels en positionering
Bevestig de ophangbeugels aan de muur op de juiste hoogte en uitlijning. Meet de afstand van de zijkant van de radiator tot het midden van een ophangbeugel en teken dit over op de muur voor nauwkeurige uitlijning. Bevestig vervolgens de beugels met pluggen en schroeven, controleer met een waterpas dat alles recht hangt en hang de radiator op zodra de beugels bevestigd zijn.
Aansluiten van de onderkant en het onderblok

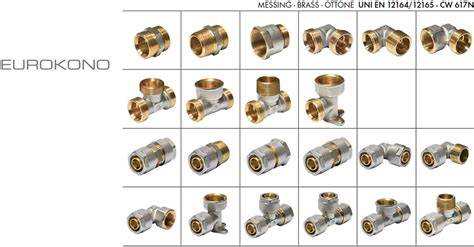

Bij montage gebruik je een onderblok dat zorgt voor de verbinding tussen radiator en aanvoer- en retourleidingen. Breng afdichtingen aan op schroefdraad indien nodig (bijv. teflontape) en schroef de onderblok stevig aan de aansluitingen van de radiator. Verwijder daarna kort de knelkoppelingen van het onderblok, zet het onderblok op de aanvoer- en retouraansluiting en markeer waar de meerlagenbuis ingekort moet worden. Snijd de buis kort af, kalibreer met een kalibreerhulpstuk zodat de buis weer rond is, en monteer de knelkoppelingen weer op de radiatorkraan.
Verbinding met de leidingen en installatievarianten
Verbind de aanvoer en retour/retour aan de verwarming met behulp van knelfittingen. Plaats moeren en knelringen over de leidingen voordat je de verbindingen vastzet. Afhankelijk van je situatie kan de stijgbuis al in de radiator zitten waardoor extra installatie niet nodig is. De meeste radiatoren hebben een voorziening voor een thermostaatkraan; draai de thermostaatkraan op stand vijf vast nadat de CV-installatie is uitgeschakeld en de leidingen zijn aangesloten. Voor de afwerking kun je een blindstop gebruiken bij rechtaan aansluitingen waar de opening achterblijft.
Vullen, ontluchten en controleren van het systeem

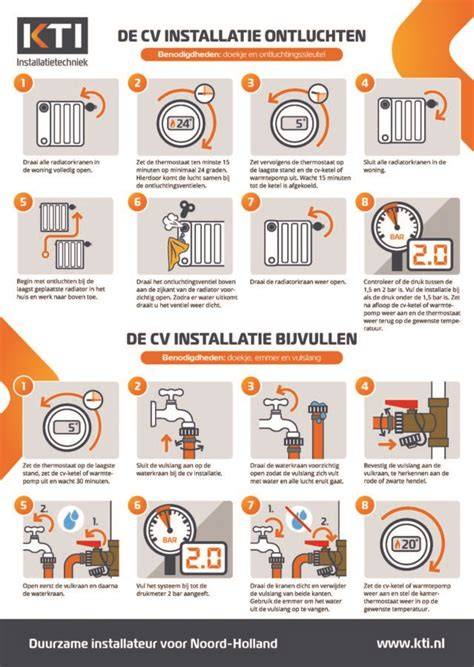

Nadat alle verbindingen correct zijn aangesloten, vul je het systeem met water tot de aanbevolen druk (meestal circa 1,5-2 bar). Open daarna alle radiatorkranen en sluit de ontluchters. Ontlucht de radiator op het hoogste punt totdat er een constante waterstraal uitkomt en controleer de druk op de ketel. Vul opnieuw bij indien nodig tot circa 1,7 bar en herhaal totdat de borrelende geluiden stoppen. Controleer of alle radiatoren gelijkmatig warm worden en dat er nergens lekkage is.
Specifieke installatie- en aansluitvarianten
Er zijn verschillende systeemtypes voor radiatoren: eenpijps- en tweepijpssystemen, en eenpuntsaansluitingen. Eenpijpssystemen werken in series en warmen de latere radiatoren minder snel op; tweepijpssystemen gebruiken aparte aanvoer- en retourleidingen waardoor elke radiator consistent verwarmt. Eenpuntsaansluitingen zijn handig bij renovaties waar bestaande cv-leidingen gebruikt worden. Kies de juiste aansluiting op basis van de opbouw van jouw ruimte en de positie van de leidingen (wel of geen stromingsbuis bij bovenaansluiting).
- Controleer of de aanvoer en afvoer correct zijn gelokaliseerd en gemarkeerd (rood/wit of met standaardlabels) bij een nieuwe installatie.
- Als de aanvoer uit de muur komt, gebruik dan een haaks model; als die uit de vloer komt, gebruik een recht aansluitblok.
- Bij bovenaansluiting kan een stromingsbuis nodig zijn om volledige doorstroming te garanderen.
- Kalibreer de meerlagenbuis en monteer de koppelingen netjes om lekken te voorkomen.
Problemen en oplossingen bij aansluiting
- Lekkage: controleer afdichtingen en knelkoppelingen; controleer of teflontape goed is aangebracht en draai verbindingen aan waar nodig.
- Radiator wordt niet warm: ontlucht opnieuw; controleer thermostaatinstellingen en de hydraulische balans van het systeem.
- Drukverlies: vervolgproblemen kunnen lekken of slechte aansluitingen zijn; vul het systeem bij tot de juiste druk en controleer alle verbindingen.
- Geluidsproblemen: borrelen of tikkende geluiden wijzen op lucht in het systeem; ontlucht en controleer waterstand en waterpeil.
Extra: elektrische radiatoren
Elektrische radiatoren vereisen geen waterleidingen en alleen een stroomaansluiting. Monteer de beugels, sluit aan op het stroomnetwerk en stel de gewenste temperatuur in. Elektrische radiatoren zijn ideaal voor ruimtes zoals badkamers en kantoren, en met groene stroom duurzaam.
Veelvoorkomende fouten en when to call a professional
- Verkeerde aanvoer- en retourleidingen: markeer of controleer bij bestaande systemen welke leiding warm wordt bij openen van de kraan.
- Onvoldoende vermogen bij HR-ketels: oudere ketels leveren vaak hogere aanvoertemperaturen; overweeg hogere capaciteit radiatoren en afstemming van alle radiatoren voor balans.
- Geen voetventiel op de afvoer: voeg voetventiel toe aan de afvoerpunt om leegloop te kunnen controleren zonder systeem leeg te laten lopen.
- Geen stromingsbuis bij bovenaansluiting: voeg stromingsbuis toe om volledige doorstroming te garanderen.
Aansluitcodes en voorbeelden
Aansluitcodes geven aan waar de aanvoer en retour zitten. Hieronder enkele voorbeelden van horizontale radiatoren met verschillende aansluitingen: 11, 88, MO/MM, 67, 32, 77, 70, 22, 20. Voor verticale en handdoekradiatoren bestaan ook specifieke codes zoals MO, MB, 18, 81, 45. Raadpleeg de fabrikant voor exacte codes en configuraties bij jouw model.
Richtlijnen en tips voor een nette installatie
Bevestig de radiatorbeugels waterpas, zorg voor voldoende vrije ruimte rondom en volg de kortste weg voor leidingen met zo min mogelijk bochten. Gebruik een buigtang voor hoeken en een pijpensnijder om leidingen netjes in te korten. Verbind de aanvoer en afvoer met knelfittingen en controleer na afsluiten de druk en lekkages.
