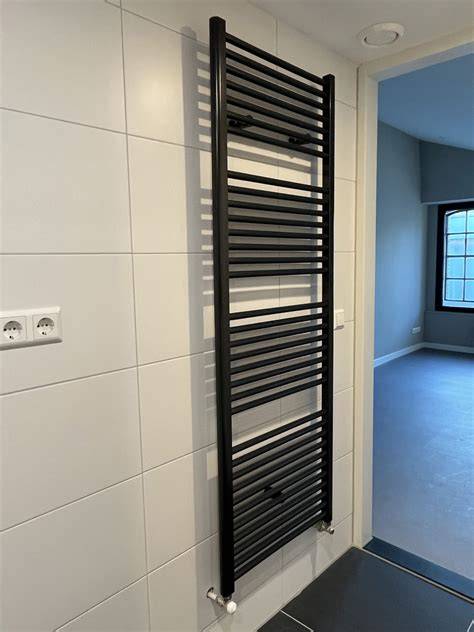

Radiator leiding beugel installatie en montage

Als je de oude radiator hebt verwijderd, is het tijd om de radiator aan te sluiten.

Toen je dit stappenplan volgt, kan je zelf makkelijk en correct een radiator aansluiten of installeren.

Zodra de materialen zijn aangekomen, kan je de radiator aansluiten.

Volg je dit handig stappenplan dan kan je zelf makkelijk en correct een radiator aansluiten of installeren.

Dit heb je nodig.

Materialen en gereedschappen

• 3Paneelradiator
• Knelfittingen
• Sanivesk PTFE tape 12mm x 12m
• Gastec 10pp1x
• 8 Baseline verstelbare Engelse sleutel 250mm
• Sencys inbussleutelset met kogelkop - 9 stuks
• Metaalzaag
• Virax potlood-afbramer met 3 lemmets
• Rolmaat
• Waterpas
• Praxis bouwemmer 12 liter
• Klopboormachine

De radiator bekleding en vensterbank in één, en radiatoren inspiratie en stapsgewijze handleidingen leveren hulp bij installatie.

Veiligheid en voorbereiding

Als je oude radiator hebt verwijderd, is het tijd om de radiator aan te sluiten.

We gaan er in dit scenario van uit dat je een oude radiator gaat vervangen en deze dus nog moet afsluiten.

Om dit veilig te kunnen doen, is het van groot belang de stekker uit de cv-ketel te halen om zo de verwarming uit te schakelen.

Nu is het tijd om de te vervangen radiator te laten leeglopen en te demonteren.

Voorbereiding van de verbinding

Je begint met de radiatorkraan bovenaan de radiator en het voetventiel onderaan de radiator dicht te draaien.

Nu je radiator gedemonteerd is, kunnen we de nieuwe radiator aansluiten.

Neem vervolgens het onderblok bij de hand. Dit onderblok zorgt voor de verbinding tussen de radiator en de aanvoer- en retourleidingen.

Breng indien nodig afdichting aan op de schroefdraad (bijvoorbeeld met teflon of afdichtingsdraad) en schroef ze stevig in de aansluitingen van de radiator.

Eens het onderblok op de radiator is bevestigd, meet je de afstand van de zijkant van de radiator tot het midden van de eerste aansluiting van het onderblok.

Dit is belangrijk om correcte afmetingen te hebben voor het aansluiten van de leidingen.

Teken op de achterkant van de radiator het center midden van de aansluiting van het onderblok door met een stift en meet daarna vanuit die aanduiding de afstand met de onderkant van de radiator.

Eens je dit gedaan hebt, zet je deze afstand ook over op de muur.

Ophangbeugels en montage aan de muur

Nu je afmetingen getekend zijn, is het tijd om de ophangbeugels te bevestigen aan de muur.

Op de meeste radiatoren zijn er beugels gemonteerd op de achterkant en hoef je enkel nog de ophangbeugels aan de muur te monteren.

Meet de afstand van de zijkant van de radiator tot het midden van een ophangbeugel.

Nu je de zijkanten weet, kan je hetzelfde doen voor de onderkant. Hiervoor dien je de ophangbeugels, die normaal gezien aan de muur moeten komen, even op de beugels van de radiator te plaatsen om zo de juiste afmetingen te hebben.

Eens je dit gedaan hebt, meet je de afstand van de onderkant van de radiator tot de onderkant van de ophangbeugel. Teken dit vervolgens ook uit op de muur.

Bevestig nu de ophangbeugels aan de muur. Dit doe je door gaten te boren in de muur en die voorzie je van pluggen en schroeven.

Hangen je ophangbeugels op? De beugels hangen op, dit wil zeggen dat de radiator opgehangen kan worden.

Aansluiten en kalibreren van de leidingen

In stap 2 heb je de koppeling vastgeschroefd op de radiator met behulp van het onderblok. In deze stap verwijder je het onderblok terug even, maar zorg je ervoor dat de koppeling wel op zijn plaats blijft zitten in de radiator.

Nu je radiator bevestigd is aan de muur, kunnen we beginnen met het aansluiten.

Beginnen doen we met de knelkoppelingen te verwijderen van het onderblok.

Zet het onderblok even op de aanvoer en afvoer aansluiting en teken af waar de meerlagenbuis eventueel ingekort moet worden.

Kort vervolgens de Alpex of meerlagenbuis in met een tang.

Zijn je leidingen al op de correcte lengte? Kalibreer vervolgens de meerlagenbuis met een kalibreerhulpstuk voordat je de knelkoppelingen monteert, zodat de buis opnieuw perfect rond is en de koppelingen correct en lekvrij gemonteerd kunnen worden.

Eens je de meerlagenbuis gekalibreerd hebt, is het tijd om het onderblok aan te sluiten op de meerlagenbuis.

Is deze stap voltooid? Aangezien de meeste radiatoren een stijgbuis in de radiator hebben, is het niet nodig om deze nog manueel te installeren.

De radiatorkraan of thermostatische kraan moet wel nog geïnstalleerd worden. Deze is vlot te installeren en hoef je enkel op de voorziene plek vast te draaien.

Zowel radiatorkranen als de voorziene aansluiting voor de kraan zijn beide voorzien van een schroefdraad voor een vlotte en simpele montage.

Belangrijk hierbij is wel dat je de thermostatische kraan op standje vijf zet voor je ze vast draait.

Monteer aan de andere kant van de radiator een radiatorstop of blindstop. Aangezien je sommige radiatoren langs twee kanten kan aansluiten, wil dit zeggen dat er bijvoorbeeld bij een rechtse aansluiting links nog een opening kan zijn. Dit kan je afwerken met een blindstop.

Vervolgens monteer je bovenaan de radiator de ontluchter. En voilà, je radiator is klaar voor gebruik.

Afwerking en drukcontrole

Vul de installatie met water en controleer de druk.

Het wordt aangeraden het bijvullen of afvullen te doen met zijn tweeën. Draai de radiatorkranen open en sluit de ontluchters.

Zet druk op de leidingen. Op de manometer kun je de druk bijhouden. Vul de installatie tot circa 1.7 bar en draai vervolgens alle kranen weer dicht. Ontlucht de radiator die zich op het hoogste punt in huis bevindt. Draai de ontluchter open totdat er water uitkomt en sluit hem daarna weer. Controleer de druk. Is deze te laag? Vul de druk dan weer bij tot circa 1.7 bar. Herhaal deze stap totdat de radiatoren geen borrelend geluid meer maken. Controleer nog eens of de drukmeter van de ketel een druk van 1,5 tot 2 bar aangeeft.

Aandachtspunten en tips

Bij de aanschaf van een radiator komt veel kijken. Naast de visuele aspecten als kleur, vorm en mogelijke accessoires is het vooral van belang te kijken naar de functionaliteit.

Voor een bijverwarming kunt u bijvoorbeeld kiezen voor elektrische verwarming, maar voor plaatsing onder ramen is het verstandig een niet te hoge radiator te nemen.

Bevestigingsbeugels worden gebruikt voor het veilig en stabiel bevestigen van buizen, leidingen en kabels aan wanden, plafonds of constructies. Ze voorkomen doorhangen, trillingen en spanningsbelasting op koppelingen en zorgen voor een professionele afwerking van installaties.

Bevestigingsbeugels zijn montagemiddelen waarmee je buizen, leidingen, kabels, radiatoren en afvoeren stevig vastzet. Ze worden vaak gecombineerd met schroeven, pluggen of stokschroeven.

Kant-en-klare montage en veelvoorkomende aansluitingen

De meest gangbare aansluitingen zijn links/rechts/onder en midden/onder. Dit geeft aan waar het water de radiator binnenkomt en weer naar buiten gaat.

In oudere huizen komt de afvoer soms uit het plafond, waardoor de radiator niet goed opwarmt. Met een stromingsbuis kan je water naar beneden dwingen zodat de hele radiator verwarmt.

Als jouw nieuwe radiator hetzelfde type is als de oude, kunnen de aansluitingen van de oude radiator worden overgezet naar het nieuwe exemplaar.
