Het aansluiten van een radiator, ook wel verwarming genoemd, hoeft niet zo moeilijk te zijn. Maar er zijn diverse soorten radiatoren en deze hebben vaak een bijbehorende manier om aangesloten te worden. Een horizontale compact radiator is een compact radiator (zoals op onderstaande afbeelding), en heeft vier aansluitingen aan de zijkant. Je kunt links of rechtsboven de radiatorkraan monteren, en links of rechtsonder het voetventiel. Op het voetventiel komt de retourleiding. Is jouw radiator langer dan 2 meter? Dan adviseren we je om de radiator kruislings aan te sluiten, anders wordt deze niet in zijn geheel warm.
Komen de leidingen uit de vloer of uit de wand onder de radiator? Dan heb je als het goed is een ventielradiator. Kies je ervoor om de radiator aan de onderkant aan te sluiten? Dan moeten de leidingen 50mm uit elkaar gemonteerd worden. In dit geval komt een aansluitset van pas. Deze set bestaat uit een h-blok en een radiatorknop. Komen de leidingen voor je verwarming haaks of recht uit de muur of vloer, dan is een verticale radiator met middenaansluiting het beste product voor je. Verticale radiatoren zijn er in diverse varianten. In de meeste gevallen sluit je de verticale radiator zonder middenaansluiting aan de onderkant aan. Dit doe je met een radiatorkraan en een voetventiel. Wil je de verticale radiator aan de bovenkant aansluiten? Controleer dan eerst of dit mogelijk is met de radiator die je hebt, anders dan moet je een stromingsbuis plaatsen om het hete water eerst aan de onderkant van de radiator te brengen.

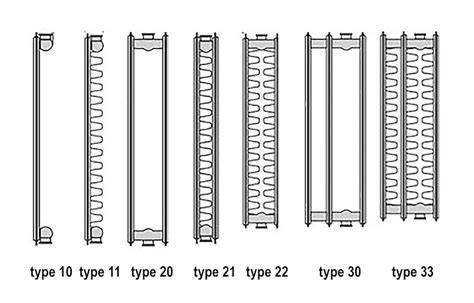

Een convector verwarming is een ander type radiator. Een paneelradiator, zoals de horizontale en verticale verwarming, bestaat uit één compleet onderdeel. Een convector heeft als basis een verwarmingselement met allemaal kleine lamellen, waar een losse omkasting omheen gaat. Een convectorradiator wordt aan de onderkant aangesloten met een aansluitset. Een convectorput verwarming heb je vast wel eens gezien. Dit zijn verwarmings-elementen die in de vloer zijn geplaatst met een rooster erover. Hier komt warme lucht doorheen. Het aansluiten van een convectorput verwarming is niet simpel. De aanvoer en retourleiding van de cv-ketel moeten onder de vloer uitkomen. Tip: Je kunt het best de leidingen zo hoog mogelijk aansluiten, zodat er geen hoogstaand grondwater in de convectorput komt te staan.
Een plintverwarmer is een kleine radiator met een ventilator erachter die mechanisch de lucht in beweging brengt. Hierdoor kan uit een kleine unit al veel vermogen worden gegenereerd. Een plintverwarmer dient te worden ingebouwd in een plint. Meestal is dit de plint van een keuken. Je dient een gat te zagen in deze plint. Vervolgens kan je de stekker die de ventilator aandrijft in het stopcontact te doen.
Een radiator kan je dus op verschillende manieren aansluiten. Allereerst hangt het er vanaf wat voor radiator je wenst te monteren. Wij zullen dan z.s.m. Wil je zelf de radiator aansluiten, maar is het je niet helemaal duidelijk welke hulpmaterialen je nodig hebt?
Komen de leidingen bij je uit de vloer en wil je de radiator aan de onderkant aansluiten? Komen de leidingen bij je onder de radiator uit de wand en wil je de radiator aan de onderkant aansluiten? Komen de leidingen bij je uit het plafond (van boven) en wil je de radiator aan de zijkant aansluiten? Komen de leidingen bij je uit de wand en wil je de radiator aan de zijkant aansluiten? Komen de leidingen bij je dicht bij elkaar uit de wand vlak bij de vloer en wil je de radiator aan de zijkant aansluiten?
Je gebruikt een verouderde webbrowser. Vaak zie zie je dat de radiatoren doorgelust zijn. Dus radiator slaapkamer 1ste verdieping zit recht boven radiator woonkamer en die 2 radiatoren zijn met elkaar verbonden. Overal houten vloeren. Bij de ketel plaats ik een verdeel stuk voor af-en aanvoer. De leidingen van de 3 radiatoren eerste verdieping gaan allemaal zelfstandig naar de ketel toe en ook gaan er van het verdeelstuk 2 leidingen recht omlaag door zoldervloer, etage vloer en begane grond vloer naar de kruipruimte. Daar weer een verdeler die naar alle radiatoren begane grond gaan. Kleeft er nu een groot nadeel aan deze constructie. Dit principe heb ik wel gezien met CV-slangen die vanuit een verdeelstuk vertrekken. Thermohydraulisch is het geen probleem zolang de buisdiameters voldoende groot zijn. Ketel is nog niet aangeschaft, zover zijn we nog lang niet. Het is wel de bedoeling dat een monteur die gaat aansluiten en dan ook gelijk hele CV werking kan testen. Transmissieberekening is dat echt nodig?
Soorten systemen en aansluiting
Bij de ketel plaats ik een verdeel stuk voor af-en aanvoer. De leidingen van de 3 radiatoren eerste verdieping gaan allemaal zelfstandig naar de ketel toe en ook gaan er van het verdeelstuk .... Ik bedoelde ook die 3 van de eerste verdieping naar een verdeler, want die hoeven alleen maar een stukje omhoog en dan door plafond en ze komen uit op de zolder waar de CV staat. Deze constructie is dus niet aan te raden? Gaat dit goed? Gaat dit goed? Wat maakt het nu uit of je een verdeler onder de vloer plaatst of met een aantal (2?) T-'s bijv. Overigens is het me niet duidelijk hoe de radiatoren op de verdiepping worden aangesloten. Een goede tekening van heel de woning heb ik helaas niet. Hartelijk dank voor je tekening. Dat schept toch duidelijkheid en gelukkig kan het dus makkelijk met die T-stukken. Dan gaan we het zo maar doen.

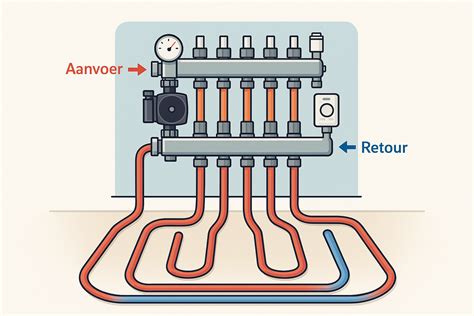

Radiatoren kunnen volgens systeem in serie of parallel worden geplaatst. Bij centrale verwarming heb je de keuze tussen eenpijp- en tweepijpsystemen. De radiatoren staan dus parallel. Het tweepijpsysteem is over het algemeen iets duurder dan het eenpijpsysteem, maar geniet de voorkeur in moderne woningen. Twee varianten: Tweepijpsysteem met koperen of kunststof leidingen (collector, elke radiator heeft aparte aanvoer- en retourleiding) en Tweepijpsysteem met stalen buizen. Het eenpijpsysteem werd veel toegepast in de woningbouw in de jaren 70 en 80. Radiatoren worden in serie geschakeld, zodat het retourwater van de vorige radiator dient als aanvoer van de volgende. De laatste radiator geeft daardoor wat minder warmte af dan de eerste. Om dat te compenseren moeten de radiatoren verhoudingsgewijs groter zijn naarmate ze verder van de warmtebron staan. Een bypass kan helpen bij dit verschil.
Een extra aandachtspunt is het afdoppen van radiatoren: het afdoppen biedt flexibiliteit bij verbouwingen, energiebesparing, efficientie en bescherming tegen lekkages. Hieronder een stappenplan voor het afdoppen van een radiator.
Stappenplan afdoppen van een radiator
- Zet de verwarming uit en laat water in de leidingen afkoelen.
- Draai de radiatorkraan en het terugslagventiel dicht.
- Ontlucht de radiator voorzichtig.
- Koppel de radiator los van de leidingen met een verstelbare moersleutel.
- Plaats doppen op de leidingen en gebruik teflon tape of afdichtpasta.
- Controleer op lekken voordat je de radiator volledig loslaat.
Voorkomende fouten bij het afdoppen zijn onvoldoende afdichting, verkeerd type doppen, en niet uitschakelen van de cv-ketel. Voor permanente afdop van een radiator kun je overwegen om dit door een professional te laten doen. Soms is het beter een verdeler onder de vloer of een paar T-stukken te gebruiken afhankelijk van de situatie. Een goede tekening van de woning helpt bij het plannen.
Aansluitingen en leidingen in huis
Het leidingwerk is een onmisbaar onderdeel van uw cv-installatie. De leidingen transporteren het verwarmde water uit de cv-ketel naar de radiatoren, waardoor uw huis daadwerkelijk verwarmd kan worden. Er bestaan hoofdleidingen (22 mm) en vertakkingen naar radiatoren (15 mm). Cv-leidingen kunnen netjes in de muur worden weggewerkt, maar moeten flexibele delen en mantelbuis hebben om uitzetting door warmte op te vangen. Als leidingen door de muur lopen moet rekening gehouden met uitzetten. Voor een 15 mm leiding wordt een gat van 18 mm gebruikt.
Cv-leidingen kunnen gebogen worden met een buigijzer; zo min mogelijk bochten houden bevordert de stroming. Isoleren van Cv-leidingen is slim om warmteverliezen te beperken. Bij het verleggen of vervangen van leidingen kan een vakman uitkomst bieden. Feenstra biedt diensten aan voor verleggen of vervangen van leidingen.
Het afdoppen van leidingen is ook mogelijk voor waterleidingen en gasleidingen. Bij waterleidingen zijn knelkoppelingen handig voor tijdelijke afsluitingen, terwijl solderen de betrouwbare methode is voor permanente afsluitingen. Belangrijke aandachtspunten bij het afdoppen van waterleidingen zijn onder andere het afsluiten van de hoofdkraan, leeglopen van de leidingen, en legionellapreventie. Een professional inschakelen blijft aangeraden bij complexe klussen of leidingen achter muren.
Gasleidingen afdoppen kan in vier stappen: sluit de hoofdkraan, plaats een gasdop, open de hoofdgasafvoer weer en controleer op lekkages met een sopje. Elektrische radiatoren vereisen geen wateraansluiting; trek gewoon de stekker uit het stopcontact en maak bevestigingen los. Raadpleeg bij twijfel altijd een elektricien.
Designradiator ophangen - EIGEN HUIS & TUIN
Samenvattend: er zijn meerdere manieren om radiatoren en leidingen door te lussen en aan te sluiten, afhankelijk van het type radiator en de installatie. De keuze tussen eenpijps- en tweepijpsystemen, de positie van aansluitingen (onder, zijkant, boven), en de wens om al dan niet te doorlussen bepaalt de benodigde materialen en stappen.
