In dit artikel worden de belangrijkste aandachtspunten besproken bij het plaatsen van water- en cv-leidingen onder een vloer die op zand is gestort zonder dekvloer. Er wordt ingegaan op warmte in de vloer, aarding, materialen, verbindingen, isolatie en praktische tips om fouten te voorkomen.
Belangrijke uitgangspunten bij leidingen onder de vloer
Warme leidingen in de vloer zijn geen probleem. Bij vloerverwarming wordt de hele vloer warm en zet deze uit als hij warm wordt; als je alleen warm water en enkele radiatoren vanuit de vloer wilt aansluiten, wordt de vloer niet echt warm en hoef je daarom geen rekening te houden met uitzetten van de vloer. Wel moet je rekening houden met de dikte bovenop de leiding en met de ruimte rondom de leidingen. Een te dunne vloer boven een lange leidingstrook kan leiden tot een minder stevig geheel.
Kunststof leidingen in mantelbuis: geen aarding nodig, maar wel mantelbuis gebruiken. Koperen waterleiding ook in mantelbuis. Dikwandige stalen cv-pijp isoleren en/of in mantelbuis. Dunwandige cv-buis niet in de weggewerkte vloer gebruiken. Koperen waterleiding moet worden gesoldeerd in de vloer. Knel- of klemfittingen zijn niet toegestaan. In kunststof alleen persfittingen toegestaan. Leg de leidingen netjes en logisch in de vloer zodat later duidelijk is waar ze liggen.
Aarding en materiaalkeuzes
Isoleren is afhankelijk van het materiaal: kunststof leidingen hoeven doorgaans niet te worden geïsoleerd voor aarding, kunststof met mantelbuis wel. Een koperen waterleiding moet volgens regels gesoldeerd zijn en is in de vloer meestal al geaard bij de watermeter; extra aarding in de badkamer wordt doorgaans als voldoende beschouwd. Cv-leidingen hoeven alleen in de badkamer te worden geaard.
Bij mantelbuizen moet je zorgen dat de buis voldoende ruimte biedt voor uitzetting en krimp. De mantelbuis voorkomt scheuren van vloer en muur bij temperatuurwisselingen.
Leidingen en verbindingen in de vloer

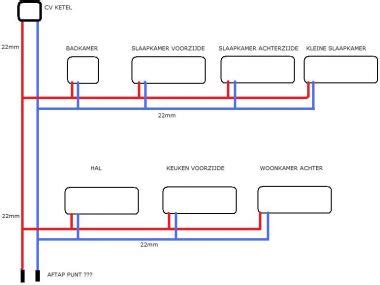

Voor cv-leidingen geldt: 22 mm hoofdleiding en 15 mm aftakkingen naar radiatoren. Een T-koppeling 22x15x22 mm knel maakt de aftakking mogelijk. Houd radiatoren zo dicht mogelijk bij de hoofdleiding en vermijd onnodige bochten zodat het water goed kan doorstromen. Buigen gebeurt met een buigijzer; buis op maat snijden met een pijpensnijder. Gebruik knelkoppelingen niet in de zichtbare installatie; deze kunnen lekken veroorzaken.
In kunststof leidingen: gebruik mantelbuizen voor uitzetting/krimp en laat de pijp minimaal 4 cm uit de muur/vloer steken voor koppelingen. Kaart knelkoppelingen af; liever persfittingen met speciaal gereedschap. Voor de muur- of vloer-installatie geldt: kunststof buis is vaak in het zicht in muren en vloeren minder geschikt, overgangskoppelingen zijn beschikbaar om overgang van kunststof naar staal mogelijk te maken.
Isolatie van leidingen onder de vloer
Verwarming- en waterleidingen onder de vloer verliezen warmte in kruipruimtes; isoleren is energiebesparend. Verwarmingsbuizen onder de vloer kunnen met buisisolatie of met speciale buisisolatie met sluitmechanisme worden afgewerkt. Let op: niet alle buizen hoeven geïsoleerd te worden; vooral leidingen in ruimtes die niet verwarmd worden (zoals kruipruimte) profiteren daarvan.
Voordelen van geïsoleerde leidingen: minder warmteverlies, snellere warmwaterbereiding, bescherming tegen bevriezing en lagere stookkosten. Bij radiatoren is er vaak beperkte ruimte rond het leidingwerk; spuitisolatie biedt een naadloze oplossing die goed past bij obstakels. Dunne isolatieplaten (2-4 cm) kunnen rondom radiatoren gebruikt worden maar houd rekening met de ruimte en toegankelijkheid voor onderhoud.
Isoleren in de kruipruimte en vloeren met radiatoren

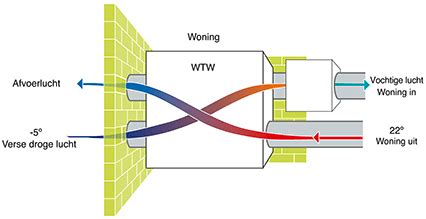

Denk aan de kruipruimte: vocht kan leiden tot corrosie en verkorting van de levensduur van leidingen; bodemisolatie helpt vocht onder controle te houden. Een voorbeeld is bodemisolatie zoals Tonzon, die combinatie biedt met speciale bandagefolie en Warmte Terug Win (WTW) folie. Deze systemen verhogen het rendement van de isolatie en helpen warmteverlies te beperken.
Wanneer vloerisolatie nodig is rond radiatoren, pas je de methode aan de beperkte ruimte aan. Spuitisolatie biedt de beste naadloze dekking, maar vereist vakmanschap. Voor dunne ruimtes kunnen 2-4 cm isolatieplaten passen of zelfs reflecterende isolatie van enkele millimeters bij extreem beperkte ruimte.
Aarding en aansluiting van cv-leidingen
CV-leidingen: aardingspunten en aansluiting. In de badkamer is voldoende aarding gebruikelijk. Koperen waterleiding moet worden gesoldeerd; knel- of klemfittingen zijn ongeschikt, vooral in weggewerkte vloeren. Afwerking met mantelbuis en voldoende spilpunten voor onderhoud.
Bij ontwerpen en uitvoering: leg de leidingen visueel logisch, maak foto's voor referentie en plan waar afsluiters en koppelingen komen zodat onderhoud later mogelijk blijft zonder hoge kosten.
Praktische tips en veelvoorkomende vragen
- Houd de aftakking naar radiatoren zo kort mogelijk; voor langere aftakking is 22 mm aan te raden in de hoofdleiding en 15 mm aftakkingen naar radiatoren.
- Geen bypass wordt aanbevolen in veel gevallen; elk huis is anders, houd rekening met balans en regulatorische afstelling.
- Bepaal strategische positie van de valleiding naar beneden om verschillen in lengtes naar radiatoren te minimaliseren.
- Buig de leidingen zonder knieën; gebruik bochten om zonder kink te verlopen en voorkom scheuren.
- Ontwerp met voldoende ruimte boven de leidingen; 1 cm dekvloer over een flink vloeroppervlak kan leiden tot een minder stevige constructie.
- Beperk condensafvoer naar dakgoot; condensafvoer via dakgoot is niet toegestaan in sommige gevallen.
- Maak toegangspanelen bij afsluitkranen en koppelingen zodat onderhoud mogelijk blijft zonder de isolatielaag te beschadigen.
Over ventilatie en condensatie: zorg voor dampschermen aan de warme zijde van de isolatie en voorkom koudebruggen rond leidingdoorgangen. Ventilatie blijft belangrijk, vooral in vochtige ruimtes.
Tabel: belangrijkste aannames en maten
| Onderdeel | Diameter | Aandachtspunt | Opmerking |
|---|---|---|---|
| Hoofdcv-leiding | 22 mm | Aansluitingen | Houd hoofdleiding zo recht mogelijk |
| Radiatoraftakking | 15 mm | Aftakking | Maak zo min mogelijk bochten |
| Gat voor mantelbuik | 22 mm buis: gat 25 mm; 15 mm buis: gat 18 mm | Montage | Gaten groter zodat buis kan uitzetten/krimpen |
Conclusies en samenvatting van praktische aanbevelingen
Een doordachte planning van leidingen onder een vloer op zand, zonder dekvloer, vereist aandacht voor materiaalkeuzes, isolatie, aarding en onderhoudsvriendelijkheid. Houd de ruimte boven leidingen voldoende, gebruik mantelbuis rondom buizen en voor kunststof leidingen persfittingen. Bij radiatoren is het verstandig 22 mm hoofdleiding te kiezen met 15 mm aftakkingen, en zorg voor voldoende bochten en uitzettingsruimte. Isolatie van leidingen in kruipruimte of onder vloer verlaagt warmteverlies en verhoogt comfort. Voor vloerisolatie rond radiatoren geldt dat spuitisolatie vaak de beste naadloze oplossing biedt, terwijl dunne platen geschikt kunnen zijn in beperkte ruimtes.
