Hoe werkt een radiator met 4 aansluitingen aansluiten en installeren

Hoe sluit je een radiator aan? Eens je materialen zijn aangekomen, kan je de radiator aansluiten. Alvorens je een nieuwe radiator kan aansluiten, is het wel belangrijk om enkele maatregelen te nemen. We gaan er in dit scenario van uit dat je een oude radiator gaat vervangen en deze dus nog moet afsluiten. Om dit veilig te kunnen doen, is het van groot belang de stekker uit de cv-ketel te halen om zo de verwarming uit te schakelen. Nu is het tijd om de te vervangen radiator te laten leeglopen en te demonteren. Je begint met de radiatorkraan bovenaan de radiator en het voetventiel onderaan de radiator dicht te draaien.

Eens je radiator gedemonteerd is, kunnen we de nieuwe radiator aansluiten. Zet hiervoor de radiator even verticaal, zodat je iets vlotter kan werken. Neem vervolgens het onderblok bij de hand. Dit onderblok zorgt voor de verbinding tussen de radiator en de aanvoer- en retourleidingen. Breng indien nodig afdichting aan op de schroefdraad (bijvoorbeeld met teflon of afdichtingsdraad) en schroef ze stevig in de aansluitingen van de radiator. Eens het onderblok op de radiator is bevestigd, meet je de afstand van de zijkant van de radiator tot het midden van de eerste aansluiting van het onderblok. Dit is belangrijk om correcte afmetingen te hebben voor het aansluiten van de leidingen. Teken op de achterkant van de radiator het center midden van de aansluiting van het onderblok door met een stift en meet daarna vanuit die aanduiding de afstand met de onderkant van de radiator. Eens je dit gedaan hebt, zet je deze afstand ook over op de muur.

Nu je afmetingen getekend zijn, is het tijd om de ophangbeugels te bevestigen aan de muur. Op de meeste radiatoren zijn er beugels gemonteerd op de achterkant en hoef je enkel nog de ophangbeugels aan de muur te monteren. Meet de afstand van de zijkant van de radiator tot het midden van een ophangbeugel. Nu je de zijkanten weet, kan je hetzelfde doen voor de onderkant. Hiervoor dien je de ophangbeugels, die normaal gezien aan de muur moeten komen, even op de beugels van de radiator te plaatsen om zo de juiste afmetingen te hebben. Eens je dit gedaan hebt, meet je de afstand van de onderkant van de radiator tot de onderkant van de ophangbeugel. Teken dit vervolgens ook uit op de muur. Bevestig nu de ophangbeugels aan de muur. Dit doe je door gaten te boren in de muur en die voorzie je van pluggen en schroeven . Hangen je ophangbeugels op? De beugels hangen op, dit wil zeggen dat de radiator opgehangen kan worden.

In stap 2 heb je de koppeling vastgeschroefd op de radiator met behulp van het onderblok. In deze stap verwijder je het onderblok terug even, maar zorg je ervoor dat de koppeling wel op zijn plaats blijft zitten in de radiator. Nu je radiator bevestigd is aan de muur, kunnen we beginnen met het aansluiten. Beginnen doen we met de knelkoppelingen te verwijderen van het onderblok. Zet het onderblok even op de aanvoer en afvoer aansluiting en teken af waar de meerlagenbuis eventueel ingekort moet worden. Kort vervolgens de Alpex of meerlagenbuis in met een tang. Zijn je leidingen al op de correcte lengte? Kalibreer vervolgens de meerlagenbuis met een kalibreerhulpstuk voordat je de knelkoppelingen monteert, zodat de buis opnieuw perfect rond is en de koppelingen correct en lekvrij gemonteerd kunnen worden. Door het afsnijden van de meerlagenbuis zullen de rondingen van de buizen namelijk niet meer mooi rond zijn. Een kalibreerhulpstuk zorgt opnieuw voor juiste en mooie rondingen waardoor je de koppelingen beter kan bevestigen.

Eens je de meerlagenbuis gekalibreerd hebt, is het tijd om het onderblok aan te sluiten op de meerlagenbuis. Is deze stap voltooid? Aangezien de meeste radiatoren een stijgbuis in de radiator hebben, is het niet nodig om deze nog manueel te installeren. De radiatorkraan of thermostatische kraan moet wel nog geïnstalleerd worden. Deze is vlot te installeren en hoef je enkel op de voorziene plek vast te draaien. Zowel radiatorkranen als de voorziene aansluiting voor de kraan zijn beide voorzien van een schroefdraad voor een vlotte en simpele montage. Belangrijk hierbij is wel dat je de thermostatische kraan op standje vijf zet voor je ze vast draait. Monteer aan de andere kant van de radiator een radiatorstop of blindstop. Aangezien je sommige radiatoren langs twee kanten kan aansluiten, wil dit zeggen dat er bijvoorbeeld bij een rechtse aansluiting links nog een opening kan zijn. Dit kan je afwerken met een blindstop. Vervolgens monteer je bovenaan de radiator de ontluchter. En voilà, je radiator is klaar voor gebruik. Volg je dit handig stappenplan dan kan je zelf makkelijk en correct een radiator aansluiten of installeren. Zo heb je zelf 100% controle over de gekozen materialen en bespaar je op installatiekosten van een vakman.

Heb je na het lezen van dit artikel nog vragen over het kopen of aansluiten van een radiator? Als je de oude radiator hebt verwijderd, is het tijd om de radiator aan te sluiten. Dit heb je nodig: Materialen: 3Paneelradiator, Knelfittingen, Sanivesk PTFE tape 12mm x 12m, Gastec 10pp; Gereedschappen: Baseline verstelbare Engelse sleutel 250mm, Sencys inbussleutelset met kogelkop - 9 stuks, Metaalzaag, Virax potlood-afbramer met 3 lemmetjes, Rolmaat, Waterpas; Praktisch overzicht met stappen en opties per situatie.

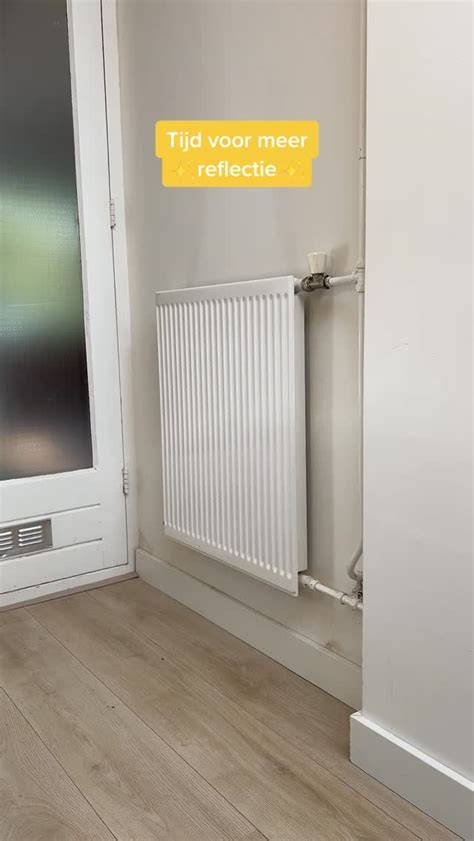

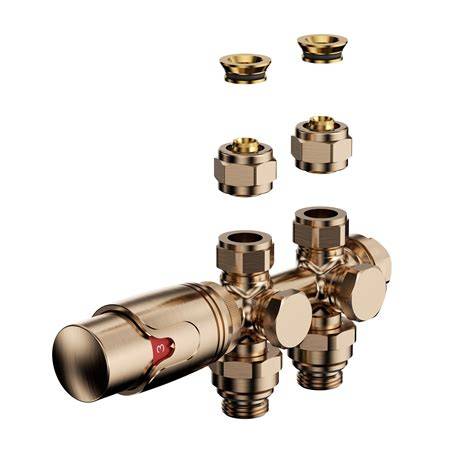

De onderblokken en hun opties

Een onderblok is een component van een radiatorinstallatie en wordt gebruikt om de radiator op het leidingwerk aan te sluiten. Het onderblok zorgt ervoor dat het water gelijkmatig door de radiator stroomt en dat de temperatuur in de kamer consistent blijft. Er zijn verschillende soorten onderblokken beschikbaar, zoals tweepijps- en eenpijps-onderblokken, die geschikt zijn voor verschillende soorten radiatorinstallaties. Een onderblok heeft voordelen zoals een gelijkmatige warmteverdeling, eenvoudige temperatuursregeling via een thermostaatknop en de mogelijkheid om onderhoud uit te voeren zonder lekkages. Een vierde reden om een onderblok te installeren is de mogelijkheid om extra functionaliteit toe te voegen, zoals een handdoekhouder of kledingrek. Een goed functionerend onderblok helpt energie te besparen doordat warmte efficiënt wordt gebruikt.

Praktische installatie-aanwijzingen: schakel de watertoevoer uit, maak de leidingen los, verwijder het oude onderblok en plaats het nieuwe onderblok, sluit de leidingen weer aan en schakel de watertoevoer weer in. Controleer op lekkages en zorg voor schoon en droog werk. Regelmatig onderhoud, zoals het reinigen van het onderblok en controleren op lekkages, verlengt de levensduur en behoudt de efficiëntie.

Aansluitschema en varianten

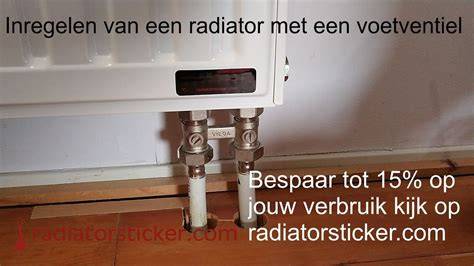

Vier zijaansluitingen komen vaak voor bij een horizontale compacte radiator, met opties voor links/rechtsboven de radiatorkraan en links of rechts onder het voetventiel. Bij radiatoren langer dan 2 meter wordt geadviseerd kruislings aan te sluiten. Voor leidingen uit vloer of wand wordt meestal een ventielradiator gebruikt met een haak- of rechtst aansluitblok. Als het gaat om een verticale radiator, sluit je meestal aan de onderkant aan met een radiatorkraan en voetventiel; voor bovenaansluiting kan een stromingsbuis noodzakelijk zijn om de doorstroming te waarborgen.

Zij-onderblokken zijn handig wanneer de aansluitingen parallel uit de vloer of wand komen en je een nettere afwerking wilt zonder losse kranen en voetventielen. In dat geval vervangt het zij-onderblok het retourventiel en brengt een korte 15 mm CV-buis de aanvoer naar boven. Voor elke configuratie bestaan universele onderblokken of specifieke ontwerpen (ventielradiator of thermostatisch onderblok).

Extra uitleg bij afmetingen en montage op muur

Meet de afstand van de zijkant van de radiator tot het midden van de eerste aansluiting van het onderblok en teken dit op de muur, zodat de ophangbeugels precies geplaatst kunnen worden. Mocht het nodig zijn, teken ook de onderkant van de radiator op de muur voor de juiste hoogte en uitlijning. Gebruik pluggen en schroeven en controleer horizontale uitlijning met een waterpas. Plaats daarna de beugels en hang de radiator op. Zorg dat er voldoende vrije ruimte rondom de radiator is (minimaal 10 cm aan de boven- en onderzijde, en minimaal 5 cm van de wand).

Onderhoud en veelvoorkomende problemen

Veelvoorkomende problemen zijn lekkages, niet warm worden, drukverlies en ongewenste geluiden zoals borrelen en tikt. Oplossingen: controleer afdichtingen en koppelingen, ontlucht de radiator, controleer de thermostaatkraan en vul het systeem bij tot de juiste druk (ongeveer 1,5-2 bar). Houd het systeem schoon en vrij van obstakels rond het onderblok en de radiator. Bij hardnekkige problemen is het verstandig een professional in te schakelen.

Extra: elektrische radiatoren

Heb je een elektrische radiator? Het aansluiten daarvan is eenvoudiger: geen waterleidingen nodig, maar wel een stroomaansluiting. Plaats de radiator met de meegeleverde beugels, sluit aan op stroom en stel de gewenste temperatuur in. Elektrische radiatoren zijn geschikt voor badkamers en kantoren en kunnen met groene stroom duurzaam zijn.

Krukpunten en samenvatting van de stappen

• Schakel de CV uit en laat systemen leeglopen, sluit radiatorkranen en verwijder de oude radiator.
• Bevestig de ophangbeugels op de muur met waterpas en hou rekening met minimale vrije ruimte.
• Monteer het onderblok en schroef de knelkoppelingen adequaat vast, kalibreer meerlagenbuis en verbind met aanvoer/retour.
• Installeer radiatorkranen (thermostatisch of handmatig) en eventuele blindstopten of stromingsbuizen volgens de aansluitingen.
• Vul en ontlucht het systeem, controleer druk en lekkages, en test de verwarming. Pas aan waar nodig.
