Instructies voor het aansluiten van een radiator met onderaansluiting

Het aansluiten van een radiator, ook wel verwarming genoemd, hoeft niet zo moeilijk te zijn. Maar er zijn diverse soorten radiatoren en deze hebben vaak een bijbehorende manier om aangesloten te worden. Een horizontale compact radiator is een compact radiator (zoals op onderstaande afbeelding), en heeft vier aansluitingen aan de zijkant. Je kunt links of rechtsboven de radiatorkraan monteren, en links of rechtsonder het voetventiel. Op het voetventiel komt de retourleiding. Is jouw radiator langer dan 2 meter? Dan adviseren we je om de radiator kruislings aan te sluiten, anders wordt deze niet in zijn geheel warm. Komen de leidingen uit de vloer of uit de wand onder de radiator? Dan heb je als het goed is een ventielradiator. Kies je ervoor om de radiator aan de onderkant aan te sluiten? Dan moeten de leidingen 50mm uit elkaar gemonteerd worden. In dit geval komt een aansluitset van pas. Deze set bestaat uit een h-blok en een radiatorknop. Komen de leidingen voor je verwarming haaks of recht uit de muur of vloer, dan is een verticale radiator met middenaansluiting het beste product voor je. Verticale radiatoren zijn er in diverse varianten. In de meeste gevallen sluit je de verticale radiator zonder middenaansluiting aan de onderkant aan. Dit doe je met een radiatorkraan en een voetventiel. Wil je de verticale radiator aan de bovenkant aansluiten? Controleer dan eerst of dit mogelijk is met de radiator die je hebt, anders dan moet je een stromingsbuis plaatsen om het hete water eerst aan de onderkant van de radiator te brengen. Een convector verwarming is een ander type radiator. Een paneelradiator, zoals de horizontale en verticale verwarming, bestaat uit één compleet onderdeel. Een convector heeft als basis een verwarmingselement met allemaal kleine lamellen, waar een losse omkasting omheen gaat. Een convectorradiator wordt aan de onderkant aangesloten met een aansluitset. Een convectorput verwarming heb je vast wel eens gezien. Dit zijn verwarmingselementen die in de vloer zijn geplaatst met een rooster erover. Hier komt warme lucht doorheen. Het aansluiten van een convectorput verwarming is niet simpel. De aanvoer en retourleiding van de cv-ketel moeten onder de vloer uitkomen. Tip: Je kunt het best de leidingen zo hoog mogelijk aansluiten, zodat er geen hoogstaand grondwater in de convectorput komt te staan. Een plintverwarmer is een kleine radiator met een ventilator erachter die mechanisch de lucht in beweging brengt. Hierdoor kan uit een kleine unit al veel vermogen worden gegenereerd. Een plintverwarmer dient te worden ingebouwd in een plint. Meestal is dit de plint van een keuken. Je dient een gat te zagen in deze plint. Vervolgens kan je de stekker die de ventilator aandrijft in het stopcontact te doen. Een radiator kan je dus op verschillende manieren aansluiten. Allereerst hangt het er vanaf wat voor radiator je wenst te monteren. Wij zullen dan z.s.m. Wil je zelf de radiator aansluiten, maar is het je niet helemaal duidelijk welke hulpmaterialen je nodig hebt? Komen de leidingen bij je uit de vloer en wil je de radiator aan de onderkant aansluiten? Komen de leidingen bij je onder de radiator uit de wand en wil je de radiator aan de onderkant aansluiten? Komen de leidingen bij je uit het plafond (van boven) en wil je de radiator aan de zijkant aansluiten? Komen de leidingen bij je uit de wand en wil je de radiator aan de zijkant aansluiten? Komen de leidingen bij je dicht bij elkaar uit de wand vlak bij de vloer en wil je de radiator aan de zijkant aansluiten? Als je de oude radiator hebt verwijderd, is het tijd om de radiator aan te sluiten. Dit heb je nodigMaterialen3PaneelradiatorKnelfittingenSanivesk PTFE tape 12mm x 12m Gastec 10pp1xGereedschappen8Baseline verstelbare Engelse sleutel 250mm1xSencys inbussleutelset met kogelkop – 9 stuks1xMetaalzaagVirax potlood-afbramer met 3 lemmets1xRolmaatWaterpasPraxis bouwemmer 12 liter1xKlopboormachine

Algemene stappen voor het aansluiten

Verklaring: aansluiting van verschillende typen radiatoren vereist verschillende benaderingen; overleg met vakman kan verstandig zijn. Sluit bij voorkeur de radiator altijd via de onderzijde aan. Bij verticale radiatoren die toch via de bovenzijde worden aangesloten, is het nodig om een stromingsbuis aan de radiator toe te voegen. Een stromings- of stijgbuis zorgt ervoor dat bij radiatoren met een bovenaansluiting het warme water eerst naar beneden wordt gebracht. Onderaan de radiator wordt het water vrijgelaten en stijgt het door de warmte weer op. Door het toepassen van een stromingsbuis bij een bovenaansluiting zal de radiator goed doorstromen en wordt deze optimaal verwarmd. Bij het aansluiten van een nieuwe radiator ontstaat er lucht in het systeem. Doordat er een luchtbel in de radiator zit, zal deze niet goed of onvolledig warm worden, de radiator blijft lauw of een gedeelte van de radiator warmt niet op. Lucht in de radiator herken je, naast temperatuurafwijkingen, aan suizen, tikken en het horen vallen van water in de radiator. Ontlucht de radiator daarom altijd volgens de instructies. Schakel de cv-installatie uit en draai voorzichtig de ontluchtingskraan open. Na het ontluchten moet je het systeem weer bijvullen met water. De werkdruk (gemiddeld 1,8 bar) kan verschillen per installatie, lees hiervoor de handleiding.

Stappenplan voor een horizontale of verticale radiator

1. Benodigdheden verzamelen en bepalen welk type radiator je hebt.
2. Meet de benodigde ruimte en bepaal montagepunten.
3. Bevestig eerst de ophangbeugels waterpas aan de muur.
4. Hang de radiator op de beugels en schroef de koppelingen vast met het onderblok.
5. Sluit de radiator aan op het verwarmingssysteem en verwijder lucht uit het systeem.
6. Controleer de druk en vul bij tot ca. 1,7 bar. Ontlucht indien nodig opnieuw.
7. Monteer indien nodig een stromingsbuis bij bovenaansluitingen en plaats de kraan of thermostaatkraan.
8. Monteer een radiatorstop of blindstop aan de andere kant en bevestig de ontluchter bovenaan de radiator.
9. Test het systeem en zorg voor voldoende vrije ruimte rondom de radiator.

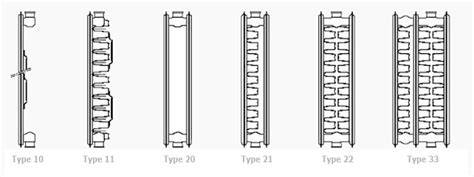

Specifieke instructies per type radiator

Een horizontale compact radiator heeft vier aansluitingen aan de zijkant. Je kunt links of rechtsboven de radiatorkraan monteren, en links of rechtsonder het voetventiel. Op het voetventiel komt de retourleiding. Een verticale radiator sluit je meestal aan zonder middenaansluiting aan de onderkant aan; gebruik dan een radiatorkraan en een voetventiel. Wil je de verticale radiator aan de bovenkant aansluiten? Controleer of dit mogelijk is; anders voeg een stromingsbuis toe. Een convectorradiator wordt aan de onderkant aangesloten met een aansluitset. Een convectorput is ingebouwd in de vloer en vereist een speciale aansluiting voor water. Een plintverwarmer vereiset een gat in de plint en een aansluiting op het stopcontact voor de ventilator.

Nieuwe radiator of vervanging

Eens je dit gedaan hebt, kun je de oude radiator vervangen; schakel eerst de cv-ketel uit en laat de installatie afvullen en ontluchten. Meet en teken de afmetingen voor bevestiging, bevestig de ophangbeugels en hang de radiator op. Sluit de leidingen aan met knelfittingen en knelringen, kalibreer de meerlagenbuis, en sluit het onderblok aan op de radiator en de leidingen. Monteer de thermostaatkraan, ontluchter en eventueel een blindstop aan de andere kant. Je radiator is nu klaar voor gebruik. Vergeet niet om de cv-ketel weer in te schakelen en de druk te controleren.

Een nieuwe radiator aansluiten kun je zelf doen dankzij dit stappenplan en de begeleiding van vakmensen. Neem contact op met vakmannen voor advies en ondersteuning waar nodig.
