Radiatoren vormen samen met leidingen en een cv-ketel een gesloten circuit, waar warme vloeistof doorheen stroomt. De radiatoren geven de warmte uit die vloeistof af aan langsstromende lucht volgens het tegenstroomprincipe: warme water stroomt aan de bovenkant naar beneden terwijl de afgekoelde waterstroom via de onderkant terugkeert naar de ketel. Dit proces zorgt voor convectie en een efficiënte verwarming van de ruimte. Verticale radiatoren bieden een slank ontwerp en vallen op door hun design en praktische voordelen in kleine ruimtes.
Werking en ontwerp van verticale radiatoren

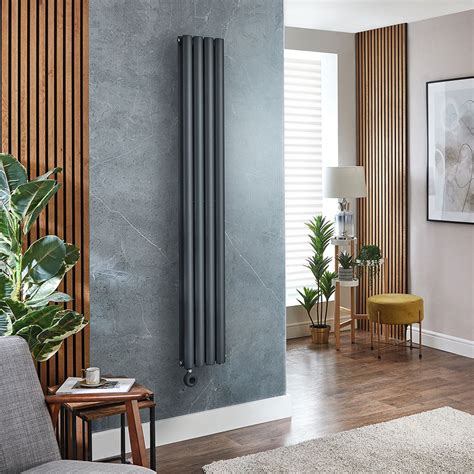

Verticale radiatoren hebben een slank en smal ontwerp dat perfect is voor ruimtes met beperkte wandruimte. Ze worden meestal geïnstalleerd langs verticale muren en kunnen variëren in hoogte en breedte, afhankelijk van de beschikbare ruimte en de verwarmingsbehoeften van de kamer. Het ontwerp bestaat uit een reeks verticale buizen of lamellen die het warme water doorlaten en de warmte afgeven aan de omringende lucht. Deze lamellen zijn vaak voorzien van convectielamellen of ribben die het oppervlak vergroten en de warmteafgifte maximaliseren.
Radiatoren werken op basis van convectie en stralingswarmte om een ruimte te verwarmen. Wanneer warm water door de radiator stroomt, wordt de warmte aan de metalen lamellen afgegeven. De lucht rondom verwarmt en stijgt op, terwijl koelere lucht daalt en een natuurlijke circulatie creëert die de ruimte gelijkmatig verwarmt. Het afgekoelde water stroomt onderin de radiator door naar de cv-ketel om opnieuw opgewarmd te worden.
De warmteafgifte van een radiator werkt het beste met een zo groot mogelijk oppervlak. De convectielamellen of ribben van verticale radiatoren zorgen voor een groter verwarmingsoppervlak, wat resulteert in een snellere en gelijkmatigere warmteafgifte. Het ontwerp van verticale radiatoren maakt ze bijzonder geschikt voor kleine ruimtes zoals badkamers, gangen en kleine slaapkamers, waar wandruimte schaars is.
Installatieprincipes: aansluiting en stroming
Sluit bij voorkeur de radiator altijd via de onderzijde aan. Bij verticale radiatoren die toch via de bovenzijde worden aangesloten, is het nodig om een stromingsbuis aan de radiator toe te voegen. Een stromings- of stijgbuis zorgt ervoor dat bij radiatoren met een bovenaansluiting het warme water eerst naar beneden wordt gebracht. Onderaan de radiator wordt het water vrijgelaten en stijgt het door de warmte weer op. Door het toepassen van een stromingsbuis bij een bovenaansluiting zal de radiator goed doorstromen en wordt deze optimaal verwarmd.
Moderne centrale verwarmingssystemen zijn voorzien van parallel geplaatste radiatoren: iedere radiator is aangesloten op ‘koude’ en ‘warme’ leidingen die rechtstreeks van en naar de cv-ketel gaan. De radiatoren van oudere systemen zijn met elkaar verbonden door één leidingstelsel. De doorstroming per radiator regelen gaat niet. Wel kan de luchtcirculatie rond de radiator worden geregeld, door een klep dicht te draaien. De lucht rond de radiator stopt met circuleren, waardoor deze weinig warmte afgeeft maar wel warm blijft.
Lucht in het systeem en ontluchten
Bij het aansluiten van een nieuwe radiator ontstaat er lucht in het systeem. Doordat er een luchtbel in de radiator zit, zal deze niet goed of onvolledig warm worden. Lucht in de radiator herken je aan suizen, tikken en het horen vallen van water in de radiator. Ontlucht de radiator daarom altijd volgens de instructies. Schakel de cv-installatie uit en draai voorzichtig de ontluchtingskraan open. Na het ontluchten moet je het systeem weer bijvullen met water. De werkdruk (gemiddeld 1,8 bar) kan verschillen per installatie; lees hiervoor de handleiding.
Als je een verticale radiator hebt en deze niet goed kunt ontluchten, kun je kijken naar de aanvoer en retour: voelen bij de aanvoer moet het water enigszins doorstromen. Als er een duidelijk verschil is tussen aanvoer en retour, wordt het water in de radiator afgekoeld. Als de aanvoer en retour geen duidelijke temperatuurverandering tonen, kan dit wijzen op beperkte doorstroming of een (mogelijke) foutieve aansluiting.
Veelvoorkomende problemen en controles
- Uw radiator warmtzijdig niet op: voel aanvoer en retour. Bij een goede stroming zou de aanvoer warmer zijn dan de retour. Als dit niet zo is, kan er een luchtbel of obstructie zijn, of een verkeerde aansluiting.
- Bij een ombouw of bovenaansluiting: controleer of een stromingsbuis aanwezig is en correct gemonteerd. Zonder stromingsbuis kan het water niet efficiënt naar beneden stromen en kan de radiator minder effectief zijn.
- Thermostaat en ruimtetemperatuur: controleer of er een thermostaat in de ruimte aanwezig is en of de ingestelde temperatuur realistisch bereikt wordt. Een slecht geïsoleerde of slecht afgesloten ruimte kan de werking beïnvloeden.
- Isolatie en luchtdichtheid van de woning: in een goed geïsoleerde woning moeten verticale radiatoren een ruimte vlot kunnen verwarmen zonder dat deze extreem heet wordt. Het hangt af van de aanvoertemperatuur en isolatiegraad.
Installatie en plaatsen van radiatoren: waar en waarom
Plaats radiatoren bij buitenmuren, bij voorkeur onder ramen. Dit helpt koude luchtstroom tegen te gaan en warme lucht te mengen voor een gelijkmatige verwarming. In goed geïsoleerde gebouwen is de exacte plaatsing minder kritisch; goede ventilatie en luchtverversing blijven belangrijk. Verticale radiatoren zijn bijzonder geschikt voor smalle ruimtes zoals gangen, badkamers en kleine kamers, waar traditionele horizontale radiatoren minder praktisch zijn.
Onderhoud en tips voor efficiëntie
De grootste voordelen van verticale radiatoren blijven het grote verwarmingsoppervlak en de efficiënte convectie. Ze bieden flexibiliteit in plaatsing en esthetiek, en kunnen in elektrische varianten extra functies zoals WiFi-connectiviteit en programmeerbare timers hebben. Zorg voor een goede luchtcirculatie rond de radiator en laat de ruimte waar mogelijk voldoende vrij rond de radiator zodat warme lucht vrij kan stijgen.
Vergelijking en keuzes: welke radiator past bij jouw huis?
Verticale radiatoren bieden verschillende ontwerp- en materiaalkeuzes: staal, aluminium, roestvrij staal, glas en traditionele gietijzeren varianten. Stalen radiatoren zijn duurzaam en hebben een goede warmteafgifte; aluminium verwarmt snel en is licht van gewicht; roestvrij staal is zeer duurzaam en corrosiebestendig; glazen radiatoren voegen een designaccent toe; gietijzeren radiatoren leveren veel stralingswarmte. Voor vloerverwarming en warmtepompen kunnen grotere oppervlakken en lage aanvoertemperaturen gunstig zijn, terwijl kleinere radiatoren geschikt blijven voor specifieke ruimtes met beperkte ruimte.
Tip van Abel: ombouw en aanpassingen rond radiatoren
Tip van Abel: wil je een ombouw rond je radiatoren plaatsen? Zorg dat de lucht rond de radiator kan blijven circuleren. Een goede ontluchting en correct afgestelde stroming dragen bij aan optimale verwarming en comfort in elke ruimte. Als een radiator niet goed doorstroomt, kan het helpen om te controleren of de aanvoer correct is aangesloten en of er geen obstructies zijn in de leidingen.
Korte samenvatting van belangrijke kenmerken
- Verticale radiatoren hebben een groter oppervlak in contact met de lucht en leveren daardoor efficiëntere warmteafgifte.
- Ze nemen minder wandruimte in beslag en zijn ideaal voor smalle ruimten en modern ontwerp.
- Correcte aansluiting (onderzijde) en eventueel een stromingsbuis bij bovenaansluiting zijn cruciaal voor goede doorstroming.
- Ontluchten en bijvullen van water zijn essentieel bij installaties en onderhoud van radiatoren.
- Toepassing van convectie en stralingswarmte zorgt voor aangename en efficiënte verwarming.
Mocht je hulp nodig hebben bij het kiezen van de juiste verticale radiator voor jouw huis, bekijk dan de verschillende opties op basis van verwarmingscapaciteit, materiaal, ontwerp en installatievereisten. Experten staan klaar om je te adviseren en te helpen bij de installatie.
